MANUALE UTENTE UC 24SGH HiKOKI

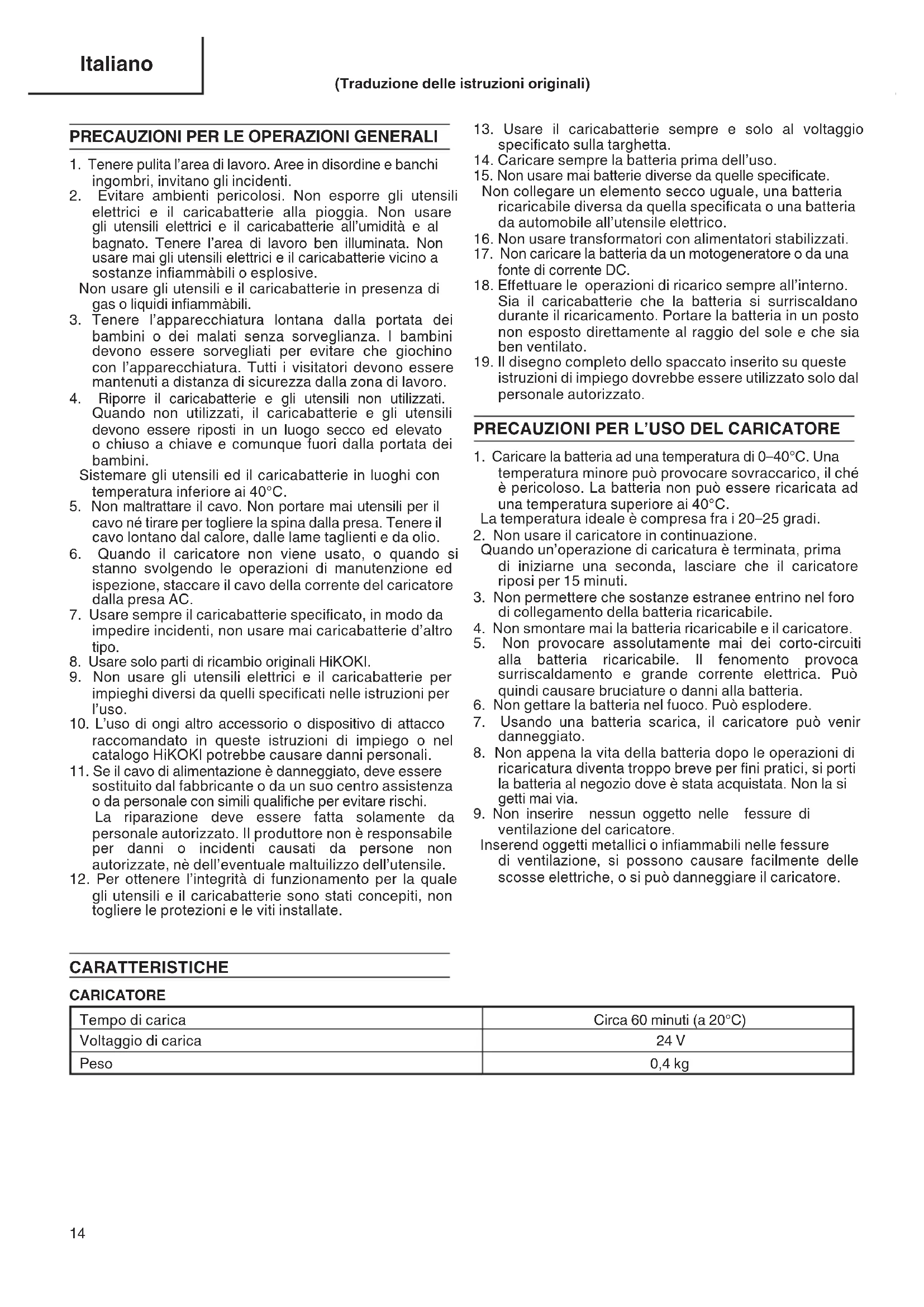

PRECAUZIONI PER LE OPERAZIONI GENERALI

1. Tenere pulita l’area di lavoro. Aree in disordine e banchi

ingombri, invitano gli incidenti.

2. Evitare ambienti pericolosi. Non esporre gli utensili

elettrici e il caricabatterie alla pioggia. Non usare gli utensili elettrici e il caricabatterie all’umidità e al bagnato. Tenere l’area di lavoro ben illuminata. Non usare mai gli utensili elettrici e il caricabatterie vicino a sostanze inammàbili o esplosive. Non usare gli utensili e il caricabatterie in presenza di gas o liquidi inammàbili.

3. Tenere l’apparecchiatura lontana dalla portata dei

bambini o dei malati senza sorveglianza. I bambini devono essere sorvegliati per evitare che giochino con l’apparecchiatura. Tutti i visitatori devono essere mantenuti a distanza di sicurezza dalla zona di lavoro.

4. Riporre il caricabatterie e gli utensili non utilizzati.

Quando non utilizzati, il caricabatterie e gli utensili devono essere riposti in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini. Sistemare gli utensili ed il caricabatterie in luoghi con temperatura inferiore ai 40°C.

5. Non maltrattare il cavo. Non portare mai utensili per il

cavo né tirare per togliere la spina dalla presa. Tenere il cavo lontano dal calore, dalle lame taglienti e da olio.

6. Quando il caricatore non viene usato, o quando si

stanno svolgendo le operazioni di manutenzione ed ispezione, staccare il cavo della corrente del caricatore dalla presa AC.

7. Usare sempre il caricabatterie specicato, in modo da

impedire incidenti, non usare mai caricabatterie d’altro tipo.

8. Usare solo parti di ricambio originali HiKOKI.

9. Non usare gli utensili elettrici e il caricabatterie per

impieghi diversi da quelli specicati nelle istruzioni per l’uso.

10. L’uso di ongi altro accessorio o dispositivo di attacco

raccomandato in queste istruzioni di impiego o nel catalogo HiKOKI potrebbe causare danni personali.

11. Se il cavo di alimentazione è danneggiato, deve essere

sostituito dal fabbricante o da un suo centro assistenza o da personale con simili qualiche per evitare rischi. La riparazione deve essere fatta solamente da personale autorizzato. Il produttore non è responsabile per danni o incidenti causati da persone non autorizzate, nè dell’eventuale maltuilizzo dell’utensile.

12. Per ottenere l’integrità di funzionamento per la quale

gli utensili e il caricabatterie sono stati concepiti, non togliere le protezioni e le viti installate.

13. Usare il caricabatterie sempre e solo al voltaggio

specicato sulla targhetta.

14. Caricare sempre la batteria prima dell’uso.

15. Non usare mai batterie diverse da quelle specicate.

Non collegare un elemento secco uguale, una batteria ricaricabile diversa da quella specicata o una batteria da automobile all’utensile elettrico.

16. Non usare transformatori con alimentatori stabilizzati.

17. Non caricare la batteria da un motogeneratore o da una

fonte di corrente DC.

18. Eettuare le operazioni di ricarico sempre all’interno.

Sia il caricabatterie che la batteria si surriscaldano durante il ricaricamento. Portare la batteria in un posto non esposto direttamente al raggio del sole e che sia ben ventilato.

19. Il disegno completo dello spaccato inserito su queste

istruzioni di impiego dovrebbe essere utilizzato solo dal personale autorizzato.

PRECAUZIONI PER L’USO DEL CARICATORE

1. Caricare la batteria ad una temperatura di 0–40°C. Una

temperatura minore può provocare sovraccarico, il ché è pericoloso. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa fra i 20–25 gradi.

2. Non usare il caricatore in continuazione.

Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

3. Non permettere che sostanze estranee entrino nel foro

di collegamento della batteria ricaricabile.

4. Non smontare mai la batteria ricaricabile e il caricatore.

5. Non provocare assolutamente mai dei corto-circuiti

alla batteria ricaricabile. Il fenomento provoca surriscaldamento e grande corrente elettrica. Può quindi causare bruciature o danni alla batteria.

6. Non gettare la batteria nel fuoco. Può esplodere.

7. Usando una batteria scarica, il caricatore può venir

8. Non appena la vita della batteria dopo le operazioni di

ricaricatura diventa troppo breve per ni pratici, si porti la batteria al negozio dove è stata acquistata. Non la si getti mai via.

9. Non inserire nessun oggetto nelle fessure di

ventilazione del caricatore. Inserend oggetti metallici o inammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore. (Traduzione delle istruzioni originali) CARATTERISTICHE CARICATORE Tempo di carica Circa 60 minuti (a 20°C) Voltaggio di carica 24 V Peso 0,4 kg 0000Book_UC24SGH_WE_NE.indb 14 2019/05/24 14:57:3115 Italiano

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore come mostrato nella Fig. 1.

Quando si inserisce una batteria nel caricatore, la spia pilota si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia pilota lampeggia in rosso (A intervalli di un secondo). (Vedere le Tabella 1) (1) Indicazione della spia Le indicazioni della spia sono come come indicato nella Tabella 1, a seconda delle condizioni del caricatore o della batteria ricaricabile. (2) Temperatura della batteria ricaricabile Le temperature delle batterie ricaricabili sono come indicato nella Tabella 2. Consentire alle batterie che si sono riscaldate, di rareddarsi prima ricaricarle. Tabella 2 Temperature di carica per le baatterie -5°C – 50°C (3) Tempo di carica necessario La Tabella 3 indica il tempo di carica necessario a seconda del tipo di batteria. Tabella 3 Tempo di ricarica (min. circa) a 20°C Capacità batteria (Ah) Tensione battera (V) BATTERIA Ni-MH 2,0 Ah 24 V BSH2420 (20 cellule) 60 min. NOTA: Il tempo di carica varia a seconda della temperatura ambientale.

4. Scollegare il cavo di alimentazione del caricatore

5. Tenere saldamente il caricatore e estrarre la

batteria. NOTA Assicurarsi di estrarre la batteria dal caricatore dopo l‘uso e quindi conservarla. Scarica nel caso di batterie nuove, ecc. Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte. Come mantenere più lunga la durata delle batterie (1) Ricaricare le batterie prima che si scarichino completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si nisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi. (2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di rareddarsi per un po’e quindi ricaricarla. APPLICAZIONI Ricarica della batteria HiKOKI ○ BSH2420 RICARICA Prima di usare il trapano elettrico, caricare la batteria come indicato di seguito.

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia pilota lampeggia in rosso (A intervalli di 1 secondo). Tabella 1 Indicazioni della spia Spia (rossa) Prima della carica Lampeggia Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Durante la carica Si illumina Si illumina stabilmente Carica completa Lampeggia Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Standby di surriscalda- mento Lampeggia Si illumina per 1 secondo. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raredda). 0000Book_UC24SGH_WE_NE.indb 15 2019/05/24 14:57:3116 Italiano ATTENZIONE ○ Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l’uso della batteria, la spia pilota del caricatore lampeggia illuminandosi per 1 secondo e non illuminandosi per 0,5 secondi (spenta per 0,5 secondi.) In questo caso, prima lasciar rareddare la batteria e poi eseguire l’operazione di carica. ○ Poiché il micro computer incorporato impiega circa 3 secondi per confermare che la batteria caricata con l’UC24SGH è stata espulsa, aspettare almeno 3 secondi prema di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, essa può non essere caricata in modo approprioato.

MANUTENZIONE E CONTROLLI

1. Controllo delle viti di tenuta:

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano escluivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se ciò non avviene si può causare un grave incidente.

2. Pulizia della carcassa dell’utensile

Se il caricatore è sporco, pulirlo con uno straccio soce, inumidito di acqua e sapone. Non usare solventi cloridici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

3. Conservazione del caricatore

Quando non è usato, il caricatore deve essere conservato in un luogo asciutto e chiuso o in alto, anché sia fuori dalla portata dei bambini. ATTENZIONE Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. NOTA A causa del continuo programma di ricerca a sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. 0000Book_UC24SGH_WE_NE.indb 16 2019/05/24 14:57:3117 Nederlands ALGEMENTE VOORZORGSMAATREGELEN
