BEDIENUNGSANLEITUNG UC 24SGH HiKOKI

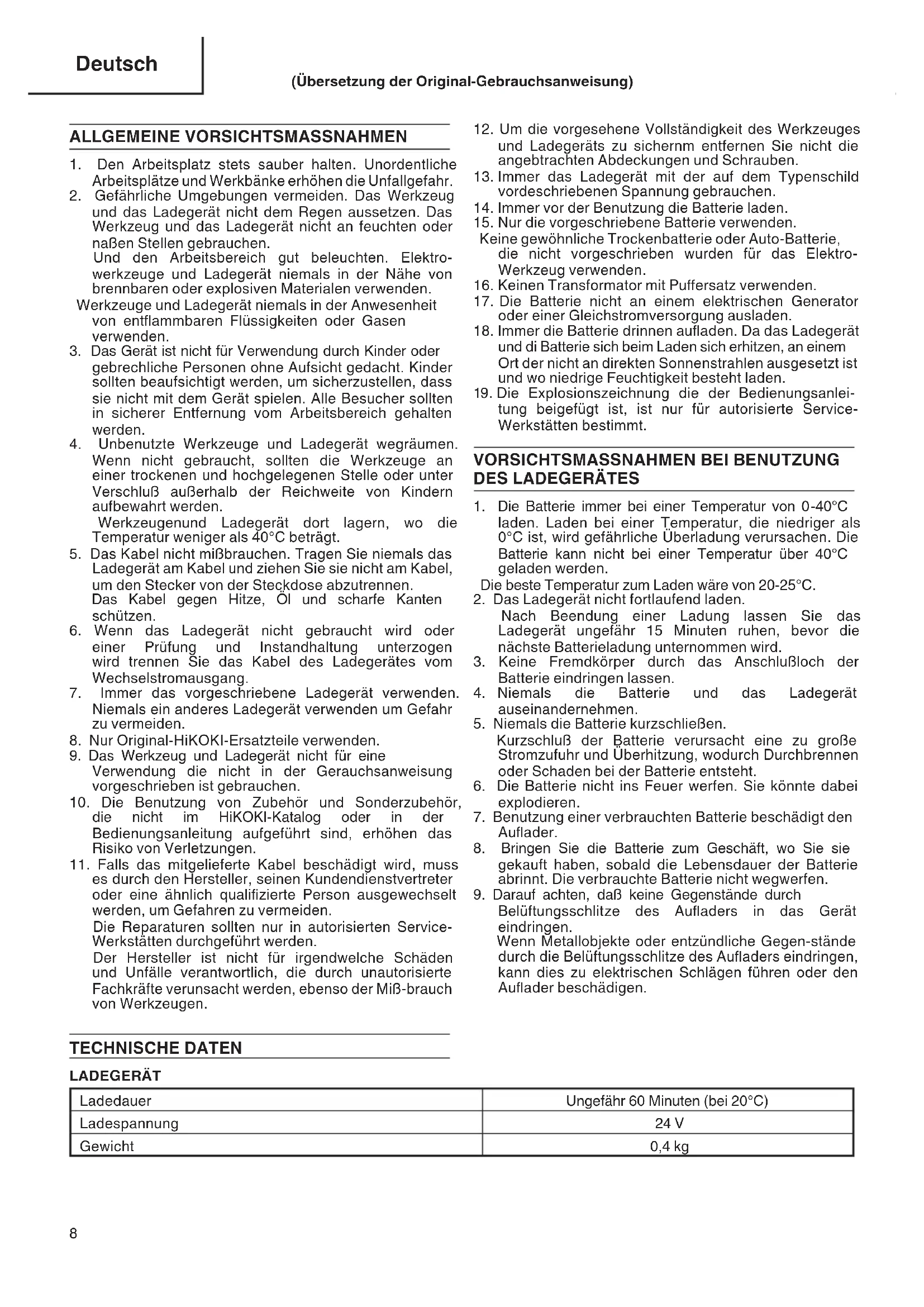

ALLGEMEINE VORSICHTSMASSNAHMSN

1. Den Arbeitsplatz stets sauber halten. Unordentliche Arbeitspläte und Werkbanke erhöhen die Unfallgefahr.
2. Gefährliche Umgebungen vermeiden. Das Werkzeug und das Ladegerät nicht dem Regen aussetzen. Das Werkzeug und das Ladegerät nicht an feuchten oder naßen Stellen gebrauchen.

Und den Arbeitsbereich gut beleuchten. Elektrowerkzeuge und Ladegerät niemals in der Nähe von brennbaren oder explosiven Materialen verwenden.

Werkzeuge und Ladegerät niemals in der Anwesenheit von entflammbaren Flüssigkeiten oder Gasen verwenden.

1. Das Gerät ist nicht für Verwendung durch Kinder oder gebrechliche Personen ohne Aufsicht gedacht. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen. Alle Besucher sollen in Sicherer Entfernung vom Arbeitsbereich gehalten werden.
2. Unbenutzte Werkzeuge und Ladegerät wegräumen. Wenn nicht gebraucht, sollen den die Werkzeuge an einer trockenen und hochgelegenen Stelle oder unter Verschluß außerhalb der Reichweite von Kindern aufbewahrt werden.

Werkzeugenund Ladegerat Dort lagern,wo die Temperatur weniger als 40^ betracht.

1. Das Kabel nicht mißbrauchen. Tragen Sie niemals das Ladegerät am Kabel undziehen Sie sie nicht am Kabel, um den Stecker von der Steckdose abzutreten.
   Das Kabel gegen Hitze, Öl und scharfe Kantenschützen.
2. Wenn das Ladegerät nicht gebraucht wird oder einer Prüfung und Instandhaltung unterzogen wird trennen Sie das Kabel des Ladegerates vom Wechselstromausgang.
3. Immer das vorgeschriebene Ladegerät verwenden. Niemals ein anderes Ladegerät verwenden um Gefahr zu vermeiden.
4. Nur Original-HiKOKI-Ersatzteile verwenden.
5. Das Werkzeug und Ladegerät nicht für eine Verwendung die nicht in der Gerauchsanweisung vorgeschreiben ist gebrauchen.
6. Die Benutzung von Zubehor und Sonderzubehor, die nicht im HiKOKI-Katalog oder in der Bedienungsanleitung aufgeführrt sind, erhöhen das Risiko von Verletzungen.
7. Falls das mitgelieferte Kabel beschädigt wird, muss es durch den Hersteller, seinen Kundendienstvertreter oder eine ähnlich qualifizierte Person ausgewechselt werden, um Gefahren zu vermeiden.

Die Reparaturen sollenn nur in autorisierten ServiceWerkstätten durchgefuhrt werden.

Der Hersteller ist nicht für irgendwelche Schäden und Unfälle verantwortlich, die durch unautorisierte Fachkräfte verunsacht werden,ebinso der Miß-brauch von Werkzeugen.

1. Um die vorgesehene Vollständigkeit des Werkzeuges und Ladegerats zu sichern entfern den Sie nicht die angebetrachten Abdeckungen und Schrauben.
2. Immer das Ladegerät mit der auf dem Typenschild vordeschriebenen Spannung gebrauchen.
3. Immer vor der Benutzung die Batterie laden.
4. Nur die vorgeschriebene Batterie verwenden.
   Keine gewöhnliche Trockenbatterie oder Auto-Batterie, die nicht vorgeschreiben wurden für das Elektro-Werkzeug verwenden.
5. Keinen Transformer mit Puffersatz verwenden.
6. Die Batterie nicht an einem elektrischen Generator oder einer Gleichstromversorgung ausladen.
7. Immer die Batterie drinnen aufladen. Da das Ladegerät und di Batterie sich beim Laden sich erhitzen, an einem Ort der nicht an direkten Sonnenstrahlen ausgesetzt ist und wo niedrige Feuchtigkeit besteht laden.
8. Die Explosionszeichung die der Bedienungsanleitung beigefegt ist, ist nur für autorisierte ServiceWerkstätten bestimmt.

VORSICHTSMASSNAHMEN BEI BENUTZUNG DES LADEGENERATES

1. Die Batterie immer bei einer Temperatur von 0 - 40^ laden. Laden bei einer Temperatur, die niedriger als 0^ ist, wird gefährliche Überladung verursichen. Die Batterie kann nicht bei einer Temperatur über 40^ geladen werden.
   Die Beste Temperatur zum Laden ware von 20 - 25^
2. Das Ladegerät nicht fortlaufend laden.

Nach Beendung einer Ladung让他们 da das Ladegerat umgebung 15 Minuten ruhen, bzw. die nachste Batterieladung unternommen wird.

1. Keine Fremdkörper durch das Anschlußoch der Batterie eindringen halten.
2. Niemals die Batterie und das Ladegerat auseinandernehmen.
3. Niemals die Batterie kurzschlieben.

Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden bei der Batterie entsteht.

1. Die Batterie nicht ins Feuer werfen. Sie können damit explodieren.
2. Benutzung einer verbrauchten Batterie beschädigt den Auflader.
3. Bringen Sie die Batterie zum Geschäft, wo Sie sie gekauft haben, sobald die Lebensdauer der Batterie abrinnt. Die verbrauchte Batterie nicht wegwerfen.
4. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Geräte eindringen.

Wenn Metallobjekte oder entzündliche Gegen-stände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.

TECHNISCHE DATEN

LADEGERAT

Ladedauer	Ungefähr 60 Minuten (bei 20°C)
Ladespannung	24 V
Gewicht	0,4 kg

VERWENDUNG

Für Ladung des HiKOKI Akkumulators O BSH2420

LADEN

Vor Gebrauch des Akku-Werkzeugs, den Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose einstecken. Beim Anschluss des Ladegeräts an eine Netzsteckdose blinkt die Kontrollampe rot auf (in Sekundenabständen).

2. Eine Batterie in das Ladegerät einlagen.

Drucken Sie die Batterie fest in das Ladegerät, wie in Abb. 1 dargestellt.

3. Laden

Beim Einlagen einer Batterie in das Ladegerat leuchtet die Kontrollampe kontinuierlich rot auf. Wenn die Batterie voll aufgeladen ist, blinkt die Kontrollampe in rot (in Sekundenabständen). (Seihe Tafel 1)

(1) Anzeige der Kontrollampe Die Anzeigen der Kontrollampe leuchten gemaβ den Beschreibungen in Tafel 1 auf, entsprechend dem Zustand des verwendenten Ladegerats oder der Akkubatterie.

Tafel 1

Anzeigen der Kontrollampe
Kontrollampe (rot)	Vor dem Laden	Blinkt	Leuchtet für 0,5 Sekunden. Erlöscht für 0,5 Sekunden.
	Beim Laden	Leuchtet	Leuchtet kontinuierlich
	Laden durchgeführt	Blinkt	Leuchtet für 0,5 Sekunden. Erlöscht für 0,5 Sekunden.
	Wegen Überhitzung angehalten	Blinkt	Leuchtet für 1 Sekunden. Erlöscht für 0,5 Sekunden.	Akku überhützt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet).

(2) Über die Temperatur der Akkubatterie

Die Temperatures für Akkumulatoren sind in Tafel 2 enthalten. Heiß gewordene Batterien sollen den dem erneuten Aufladen erst gekühlt werden.

Tafel 2

Temperaturen, bei denen die Batterie geladen werden kann

-5°C – 50°C

(3) Über die Aufladezeit

Tafel 3 Zeigt die erforderliche Ladezeit entsprechend dem Batterietyp.

Tafel 3 Aufladezeit (etwa. min.) bei 20^

	Batteriekapazität (Ah)
Batteries-pannung(V)	Ni-MH BATTERIE
	2,0 Ah
24 V	BSH2420(20 zellen)	60 min.

HINWEIS: Die Aufladezeit kann je nach

Umgebungstemperatur unterschied sein.

4. Den Netzstecker des Ladegerats aus der Steckdoseziehen.

5. Das Ladegerät festhalten und die Batterie herausziehen.

HINWEIS

Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zunehmen und sie aufzubewahren.

Zur Leistung von neuen Batterien

Da die Batteriechemikalien von neuen Batterien und Batterien, die langere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Auflagen der Batterien wieder hergestellt.

Veränderung der Lebensdauer von Batterien

(1) Die Batterien aufladen, bevor sie vollig erschöpf sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhoren und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie vollig erschöpf wird, kann die Batterie beschädigt und ihre Lebensdauer verkurzt werden.
(2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen让他们 und erst aufladen, wenn sie sich abgekühlt hat.

VORSICHT

• Wenn die Akkubatterie geladen wird, während sie aufgrund längerer Einwirkung von direktem Sonnenlicht erhittzt wurde, oder wenn sie soeben verwendet wurde, leuchtet die Steuerleuchte des Ladegerats 1 Sekunde und erlischt dann für 0,5 Sekunden (leuchtet 0,5 Sekunden nicht). In thisem Fall zuerst die Batterie abkühlen setzen und erst dann mit dem Aufladen beginnen.
  ○ Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, daß die im UC24SGH zum Laden eingelegte Batterie Herausgenommen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlagen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird.

INSTANDHALTUNG UND NACHPRÜFUNG

1. Inspektion der Befestigungsschraube:

Alle Befestigungsschrauben werden regelmäßig inspi Ziert und gepruft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

2. Außenreinigung

Wenn das Ladegerat schmutzig ist, es mit einem weichen und trockenen Tuch abwischen oder mit einem in Siefenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden, da sie plastisches Material schmelzen.

3. Lagern des Ladegerates, wenn außer Gebrauch

Wenn außer Gebrauch, das Ladegerät an einer trockenen und hochliegenden Stelle außer Reichweite der Kinder lagern.

VORSICHT

Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

ANMERKUNG

Aufgrund des ständigen Forschungs-und Entwicklungprogramms vor HiKOKI sind Änderungen der hierin gemachteten technischen Angaben nicht ausgeschlossen.
