MANUAL DE UTILIZADOR UC 24SGH HiKOKI

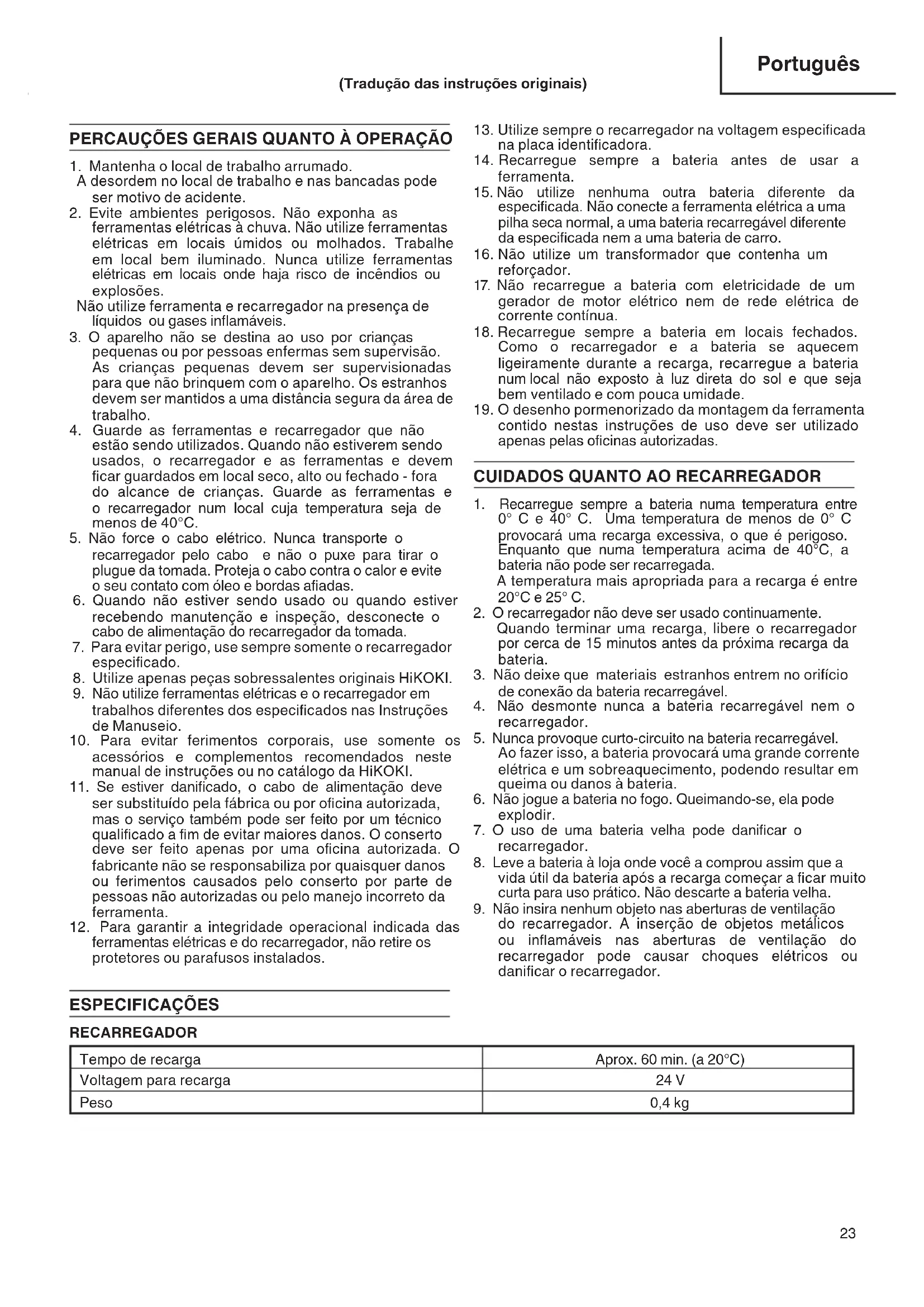

PERCAUÇÕES GERAIS QUANTO À OPERAÇÃO

1. Mantenha o local de trabalho arrumado.

A desordem no local de trabalho e nas bancadas pode ser motivo de acidente.

2. Evite ambientes perigosos. Não exponha as

ferramentas elétricas à chuva. Não utilize ferramentas elétricas em locais úmidos ou molhados. Trabalhe em local bem iluminado. Nunca utilize ferramentas elétricas em locais onde haja risco de incêndios ou explosões. Não utilize ferramenta e recarregador na presença de líquidos ou gases inamáveis.

3. O aparelho não se destina ao uso por crianças

pequenas ou por pessoas enfermas sem supervisão. As crianças pequenas devem ser supervisionadas para que não brinquem com o aparelho. Os estranhos devem ser mantidos a uma distância segura da área de trabalho.

4. Guarde as ferramentas e recarregador que não

estão sendo utilizados. Quando não estiverem sendo usados, o recarregador e as ferramentas e devem car guardados em local seco, alto ou fechado - fora do alcance de crianças. Guarde as ferramentas e o recarregador num local cuja temperatura seja de menos de 40°C.

5. Não force o cabo elétrico. Nunca transporte o

recarregador pelo cabo e não o puxe para tirar o plugue da tomada. Proteja o cabo contra o calor e evite o seu contato com óleo e bordas aadas.

6. Quando não estiver sendo usado ou quando estiver

recebendo manutenção e inspeção, desconecte o cabo de alimentação do recarregador da tomada.

7. Para evitar perigo, use sempre somente o recarregador

8. Utilize apenas peças sobressalentes originais HiKOKI.

9. Não utilize ferramentas elétricas e o recarregador em

trabalhos diferentes dos especicados nas Instruções de Manuseio.

10. Para evitar ferimentos corporais, use somente os

acessórios e complementos recomendados neste manual de instruções ou no catálogo da HiKOKI.

11. Se estiver danicado, o cabo de alimentação deve

ser substituído pela fábrica ou por ocina autorizada, mas o serviço também pode ser feito por um técnico qualicado a m de evitar maiores danos. O conserto deve ser feito apenas por uma ocina autorizada. O fabricante não se responsabiliza por quaisquer danos ou ferimentos causados pelo conserto por parte de pessoas não autorizadas ou pelo manejo incorreto da ferramenta.

12. Para garantir a integridade operacional indicada das

ferramentas elétricas e do recarregador, não retire os protetores ou parafusos instalados.

13. Utilize sempre o recarregador na voltagem especicada

na placa identicadora.

14. Recarregue sempre a bateria antes de usar a

15. Não utilize nenhuma outra bateria diferente da

especicada. Não conecte a ferramenta elétrica a uma pilha seca normal, a uma bateria recarregável diferente da especicada nem a uma bateria de carro.

16. Não utilize um transformador que contenha um

17. Não recarregue a bateria com eletricidade de um

gerador de motor elétrico nem de rede elétrica de corrente contínua.

18. Recarregue sempre a bateria em locais fechados.

Como o recarregador e a bateria se aquecem ligeiramente durante a recarga, recarregue a bateria num local não exposto à luz direta do sol e que seja bem ventilado e com pouca umidade.

19. O desenho pormenorizado da montagem da ferramenta

contido nestas instruções de uso deve ser utilizado apenas pelas ocinas autorizadas.

CUIDADOS QUANTO AO RECARREGADOR

1. Recarregue sempre a bateria numa temperatura entre

0° C e 40° C. Uma temperatura de menos de 0° C provocará uma recarga excessiva, o que é perigoso. Enquanto que numa temperatura acima de 40°C, a bateria não pode ser recarregada. A temperatura mais apropriada para a recarga é entre 20°C e 25° C.

2. O recarregador não deve ser usado continuamente.

Quando terminar uma recarga, libere o recarregador por cerca de 15 minutos antes da próxima recarga da bateria.

3. Não deixe que materiais estranhos entrem no orifício

de conexão da bateria recarregável.

4. Não desmonte nunca a bateria recarregável nem o

5. Nunca provoque curto-circuito na bateria recarregável.

Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento, podendo resultar em queima ou danos à bateria.

6. Não jogue a bateria no fogo. Queimando-se, ela pode

7. O uso de uma bateria velha pode danicar o

8. Leve a bateria à loja onde você a comprou assim que a

vida útil da bateria após a recarga começar a car muito curta para uso prático. Não descarte a bateria velha.

9. Não insira nenhum objeto nas aberturas de ventilação

do recarregador. A inserção de objetos metálicos ou inamáveis nas aberturas de ventilação do recarregador pode causar choques elétricos ou danicar o recarregador. (Tradução das instruções originais) ESPECIFICAÇÕES RECARREGADOR Tempo de recarga Aprox. 60 min. (a 20°C) Voltagem para recarga 24 V Peso 0,4 kg 0000Book_UC24SGH_WE_NE.indb 23 2019/05/24 14:57:3224 Português

Ao inserir a bateria no carregador, a luz avisadora acender-se-á continuamente a vermelho. Quando a bateria car completamente recarregada, a luz avisadora piscará a vermelho (Em intervalos de

(1) Indicação da lâmpada piloto As indicações da lâmpada piloto serão apresentadas na Tabela 1, de acordo com a condição do carregador ou a bateria recarregável. (2) Quanto a temperaturas da bateria recarregável. As temperaturas das baterias recarregáveis são as mostradas na Tabela

2. As baterias que se aqueceram

devem ser esfriadas por um tempo antes de serem recarregadas. Tabela 2 Temperaturas nas quais a bateria pode ser recarregada -5°C – 50°C (3) A respeito do tempo de recarga A Tabela 3 mostra o tempo de recarga necessário de acordo com o tipo de bateria. Tabela 3 Tempo de recarga (em min. aprox.) a 20°C Capacidade da bateria (Ah) Voltagem da bateria (V) BATERIA Ni-MH 2,0 Ah 24 V BSH2420 (20 células) 60 min. NOTA: O tempo de carga pode variar de acordo com a temperatura ambiente.

para fora. NOTA Não esqueça de retirar a bateria do recarregador depois da utilização e de guardá-la de forma correta. Quanto à descarga elétrica no caso de novas baterias, etc. Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vezes. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes. Como prolongar a vida útil das baterias (1) Recarregue as baterias antes que elas se descarreguem completamente. Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danicar e sua vida útil cará menor. (2) Evite fazer a recarga em altas temperaturas. A bateria recarregável se aquece imediatamente depois do uso. Se for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que tiver esfriado por algum tempo. APLICAÇÃO Para recarregar a BATERIA HiKOKI ○ BSH2420 RECARGA Antes de usar a ferramenta elétrica, recarregue a bateria da seguinte forma.

1. Conecte o cabo de eletricidade do recarregador

na tomada. Ao ligar a cha do carregador a uma tomada, a lâmpada avisadora piscará a vermelho (Em intervalos de 1 segundo). Tabela 1 Indicações da lâmpada piloto Lâmpada piloto (vermelha) Antes da recarga Pisca Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Durante a recarga Acende Fica continuamente acesa Recarga completa Pisca Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Standby em caso de sobreaque- cimento Pisca Acende-se por 1 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Bateria sobreaquecida. Não é possível carregar (a carga inicia quando a bateria arrefecer). 0000Book_UC24SGH_WE_NE.indb 24 2019/05/24 14:57:3225 Português ATENÇÃO ○ Se a bateria for carregada enquanto estiver quente por ter permanecido por um longo tempo em local sujeito à luz directa do sol, ou porque acabou de ser usada, a lâmpada piloto do carregador pisca acendendo- se durante 1 segundo e não se acende durante 0,5 segundos (apagada durante 0,5 segundos). Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga. ○ Como o microcomputador integrado leva cerca de

segundos para conrmar se a bateria que está sendo recarregada com UC24SGH foi retirada, espere no mínimo 3 segundos antes de reinseri-la para que continue a ser recarregada. Caso seja reinserida dentro de 3 segundos, ela pode não estar sendo recarregada de maneira correta.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção dos parafusos de xação

Inspecione regularmente todos os parafusos de xação e se certique de que estão corretamente apertados. Caso algum parafuso se afrouxe, reaperte-o imediatamente, do contrário existe risco de graves problemas.

2. Limpeza do recarregador

Quando o recarregador estiver manchado, limpe-o com um pano macio e seco ou com um pano umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

3. Armazenamento do recarregador

Quando não estiver em uso, o recarregador deve ser guardado em local seco, alto e trancado, fora do alcance de crianças. ATENÇÃO Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. NOTA Devido ao contínuo programa de pesquisa e desenvolvimento da HiKOKI, as especicações aqui contidas estão sujeitas a mudanças sem aviso prévio. 0000Book_UC24SGH_WE_NE.indb 25 2019/05/24 14:57:3226

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que Recarregador, identicado por tipo e código de identicação especíco *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)–Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o cheiro técnico. A declaração aplica-se aos produtos com marca CE. Deutsch Ελληνικά
