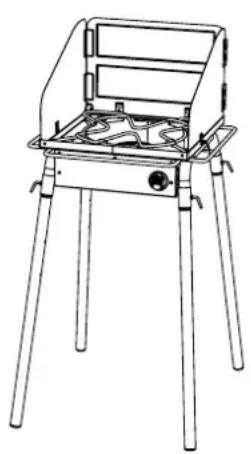

MANUAL DE USUARIO ge90s Petromax

Tabla de contenido Introducción y notas importantes 52 Descripción del producto 52 Instrucciones de seguridad y advertencias 53-54 Países de destino, condiciones de conexión y datos de rendimiento 54 Alcance de suministro y datos técnicos 54-55 Montaje y puesta en marcha 55 Instrucciones para la conexión de gas – gas GLP 55-56 Inspección antes de la primera puesta en marcha e inspecciones periódicas 56-57 Antes de usar la mesa de cocción a gas 57-58 Limpieza y cuidado 58 Mantenimiento y almacenamiento 58 Garantía y servicio técnico 58 Solución de problemas 58-59 Manual de instrucciones de la mesa de cocción a gas Petromax Gracias por elegir la mesa de cocción a gas de Petromax. Estamos convencidos de que disfrutarás de tu mesa de cocción a gas y experimentarás la amplia gama de posibilidades que ofrece la cocina al estilo original en el exterior. Usar el equipo solo al aire libre. Leer detenidamente el manual de instrucciones antes de usar el equipo. Instrucciones de seguridad En caso de oler a gas:

1. No enciendas la mesa de cocción a gas bajo ningún concepto.

2. Cierra el suministro de gas al equipo.

3. Apaga todos los quemadores encendidos.

4. Si el olor persiste, aléjate de la mesa de cocción a gas e informa inmediatamente a los

bomberos y al distribuidor de las bombonas de gas. De lo contrario, puede producirse un incendio o una explosión con daños materiales y lesiones graves o incluso mortales. Introducción y notas importantes En este manual encontrarás información importante para la correcta instalación y puesta en marcha, así como para el uso seguro de tu mesa de cocción a gas Petromax. Por favor, lee detenidamente las presentes instrucciones antes de montar y utilizar tu mesa de cocción a gas Petromax. Presta especial atención a las instrucciones de seguridad. Guarda el manual de instrucciones en un lugar seguro para tenerlo siempre a mano cuando utilices tu mesa de cocción a gas Petromax. Con la entrega de la mesa de cocción a gas Petromax a otras personas, deberá suministrarse sin falta el manual de instrucciones. Descripción del producto La mesa de cocción a gas Petromax es la estación de cocción ideal para cocinar al aire libre. El quemador de gas tiene suficiente potencia para cocinar y freír eficazmente incluso en grandes ollas y sartenes a fuego abierto. El paravientos de amplias dimensiones protege la llama de gas y protege la superficie de cocción de forma efectiva. De esta forma se ahorra energía al cocinar al aire libre. El uso de simple gas GLP permite preparar alimentos y bebidas de forma limpia y controlada, sin humo ni chispas ni residuos de combustión polvorientos. El quemador de gas oculto hace que la cocina de cocción a gas sea agra- dablemente silenciosa durante su uso. Con una carga máxima de hasta 80 kg para la mesa de cocción a gas con un solo quemador y de 100 kg para la mesa de cocción a gas con varios quemadores, las ollas y sartenes de hierro fundido siempre se mantienen de forma segura sobre la mesa y a una altura de trabajo cómoda (87 cm). La mesa de cocción a gas Petromax es portátil, por lo que se puede instalar y poner en funcionamiento rápidamente en el jardín, en la terraza o en el lugar de camping. Términos y símbolos utilizados Las siguientes instrucciones de seguridad deberán observarse estrictamente al utilizarse la mesa de cocción a gas Petromax. El incumplimiento de las siguientes instrucciones de seguridad puede provocar lesiones personales graves y daños materiales. Las instrucciones de seguridad se han dividido en diferentes categorías. Estas categorías no son indicativas de la importancia de las instrucciones. Todas las categorías tienen el mismo peso y deben ser observadas y seguidas correspondientemente. Este símbolo indica una situación que podría provocar problemas de salud o daños en el equipo. ¡OBSERVA SIN FALTA ESTAS INSTRUCCIONES! ge45-s ge90-s5353

q Instrucciones de seguridad y advertencias Instrucciones generales de seguridad y advertencias q La mesa de cocción a gas Petromax no debe ser operada por niños. Durante su uso, todas las partes de la mesa de cocción a gas Petromax se calientan mucho. Mantén a los niños y animales alejados en todo momento de la mesa de cocción a gas Petromax, especialmente mientras está en funcionamiento. q No abandones la mesa de cocción a gas mientras la estés utilizando. q ¡La mesa de cocción a gas no es un calentador y no debe utilizarse a tal fin! q ¡Esta mesa de cocción a gas no está destinada para uso comercial!

¡No u tilices la m esa de co cción a gas h asta qu e se hayan mo ntado y con ect ado cor rec tamente todas las piezas!

Maneja siempre con cuidado tu mesa de cocción a gas Petromax. La mesa de cocción a gas se calienta durante su uso. ¡Nunca dejes la mesa de cocción a gas Petromax desatendida mientras esté el funcionamiento y no la muevas bajo ningún concepto cuando esté en uso o caliente!

El consumo de alcohol y/o de medicamentos con o sin receta puede afectar la capacidad del usuario para montar la mesa de cocción a gas de forma adecuada y de utilizarla de forma segura. Por esta razón, ¡ninguna persona que se encuentre bajo la influencia del alcohol y/o de medicamentos con o sin receta debe operar la mesa de cocción a gas! q ¡Ten siempre a mano agentes extintores de incendios operativos cerca de la mesa de cocción a gas!

No utilices la mesa de cocción a gas en caso de estar dañada o si las mangueras, piezas, etc. están dañadas. No repares nunca los daños por cuenta propia bajo ninguna circunstancia, sino dirígete siempre a tu distribuidor especializado o al fabricante. q ¡No utilices la mesa de cocción a gas con lluvia o viento fuerte! Instrucciones de seguridad y advertencias relativas al lugar de instalación y la operación q Utiliza la mesa de cocción a gas Petromax exclusivamente al aire libre en un lugar bien ventilado. Bajo ningún concepto debes utilizarla en recintos cerrados. ¡No utilices la mesa de cocción a gas Petromax en un garaje, cabaña, refugio o cualquier otro espacio cerrado!

La mesa de cocción a gas no es un equipo empotrable. No instales la mesa de cocción a gas en una unidad deslizante o en un armario. ¡Incorporar el equipo a otra unidad puede provocar un incendio o una explosión, con los consiguientes daños materiales y/o lesiones graves o incluso mortales para las personas! q ¡No utilices nunca la mesa de cocción a gas Petromax en el maletero de un vehículo o en un coche familiar, minifurgoneta, minibús, vehículo todoterreno o caravana! q ¡No utilices la mesa de cocción a gas en embarcaciones u otros medios de transporte!

La mesa de cocción a gas debe utilizarse montada sobre una superficie plana y estable y sin que haya materiales inflamables alrededor de la misma. En suelos blandos, las patas de apoyo de la mesa pueden hundirse, no permitiendo que la mesa se mantenga recta.

Asegúrate de montar y operar el equipo adecuadamente. Para ello es imprescindible seguir los pasos descritos en las presentes instrucciones de uso. A tal fin, consulta los capítulos Instalación y puesta en marcha e Instrucciones para la conexión de gas – gas GLP. No efectúes nunca cambios estructurales en la mesa de cocción a gas. Ello puede provocar accidentes. Además, se extinguirán todos tus derechos derivados de la garantía legal y del fabricante. El incumplimiento de estas instrucciones puede provocar un incendio o una explosión, pudiendo causarse daños materiales y/o lesiones graves o incluso mortales a personas y animales.

Nunca te inclines sobre la mesa de cocción a gas al cocinar. Lleva siempre ropa apropiada. Las mangas largas y anchas se incendian rápidamente. q ¡Riesgo de lesiones! Utiliza siempre un solo utensilio de cocina en cada quemador de gas.

La mesa de cocción a gas y todas sus partes se calientan mucho al usarse. Utiliza guantes resistentes al calor al operar la mesa de cocción a gas. Te recomendamos los guantes Petromax Aramid Pro 300.

Al cocinar con aceite o grasa, siempre debes tener a mano agentes extintores de incen- dios adecuados (extintor de polvo, manta ignífuga) cerca de la mesa de cocción a gas.

En caso de producirse un incendio, tú y todas las demás personas debéis alejaros a una distancia segura de la mesa de cocción a gas y llamar inmediatamente a los bomberos. q Nunca intentes extinguir un incendio de aceite o grasa con agua. De lo contrario, se puede producir un incendio, una explosión o un chorro de fuego con daños materiales y lesiones graves o incluso mortales. q El diámetro de tus utensilios de cocina para la mesa de cocción a gas no debe ser inferior a 15 cm y no superior a 35 cm. q La mesa de cocción a gas con un solo quemador puede cargarse con un máximo de 80 kg, la mesa de cocción a gas con varios quemadores con un máximo de 100 kg.

Si empieza a llover mientras cocinas con la mesa de cocción a gas, desconéctala inmediatamente por completo. No intentes mover el equipo bajo ningún concepto. Instrucciones de seguridad y advertencias para el manejo del gas y la limpieza de la mesa de cocción a gas

Utiliza únicamente bombonas de gas estandarizadas para la mesa de cocción a gas Petromax. q No almacenes bombonas de gas de repuesto o no conectadas debajo o cerca de la mesa de cocción a gas o a menos de 3 metros de la mesa de cocción a gas. q No almacenes y/o no utilices gasolina u otros líquidos o sustancias inflamables a menos de 8 metros de la mesa. q No coloques objetos inflamables sobre o cerca de la mesa de cocción a gas. q No debe haber materiales inflamables (plantas secas, madera, papel, hierba, etc.) encima, debajo, detrás o al lado de la mesa de cocción a gas en un radio de 60 cm. q No está permitido operar la mesa de cocción a gas con gas natural. Remodelar la mesa de cocción a gas para que funcione con gas natural y el intento de utilizar gas natural con esta mesa de cocción a gas son peligrosos y conducirán a la extinción de todos los derechos de garantía.

Si el quemador se apaga durante la operación de la mesa de cocción a gas, cierra todas las válvulas de gas. Espera cinco minutos antes de volver a encender el quemador. Consulta el capítulo Antes de usar la mesa de cocción a gas del presente manual. q Si se produce un incendio de grasa, pon todos los quemadores en "OFF" [•] y cierra la llave de gas de la bombona de gas. Ten siempre a mano un extintor de polvo y/o una manta ignífuga para casos de emergencia. q Tras un periodo prolongado de almacenamiento o no utilización, asegúrate de que la mesa de cocción a gas Petromax no presenta ninguna fuga de gas u obstruc- ciones en el quemador antes de su uso. Para proceder correctamente, consulta las instrucciones en el capítulo Inspección antes de la puesta en marcha inicial e inspecciones periódicas. q No busques nunca las fugas de gas con una llama abierta.

En ningún caso debes utilizar la mesa de cocción a gas Petromax cuando una conexión de gas tenga una fuga. q Cuando no vayas a utilizar la mesa de cocción a gas, cierra la válvula de la bombona de gas y desconecta esta última. Almacena la bombona de gas en un lugar bien ventilado al aire libre o en un espacio semiabierto.

Cuando cambies las bombonas de gas, asegúrate de que no haya fuentes de ignición cercanas.5454

q Protege siempre la manguera de gas del calor excesivo. Mantenla alejada de cual- quier fuente de calor. q Asegúrate de que la bombona de gas solo se recambie o se conecte al aire libre y lejos de las fuentes de ignición. q Una bombona de gas abollada y/u oxidada puede ser fuente de peligro. No utilices nunca una bombona de gas cuya válvula esté dañada. q Incluso en las bombonas de gas casi vacías queda siempre un resto de gas. Por ello es importante transportar y almacenar las bombonas de gas vacías con el mismo cuidado que las llenas. Transporta la bombona de gas exclusivamente con la válvula cerrada, la tapa de cierre de la válvula enroscada o la tapa protectora sobre la válvula en el caso de las bombonas sin collar de protección. No dejes la bombona en el vehículo más que para transportarla y asegúrate de que haya ventilación transversal durante el transporte.

En ninguno de los casos debes intentar desmontar el regulador de gas u otras partes de la manguera de gas mientras la mesa de cocción a gas esté en uso. q No muevas la bombona de gas mientras la mesa de cocción a gas está en funcio- namiento.

Emplea únicamente una manguera de gas y un reductor de presión autorizados oficialmente. q La manguera de gas no debe tener una longitud superior a 1,5 metros.

Limpia regularmente tu mesa de cocción a gas Petromax. Por favor, consulta la información en el capítulo Limpieza y cuidado. q Al limpiar las válvulas y quemadores, no pinches las boquillas o las conexiones con objetos extraños, ya que podrían dañarse. Países de destino, condiciones de conexión y datos de rendimiento Países de destino Categoría de equipo, código de la boquilla Bulgaria, Dinamarca, Estonia, Finlandia, Islandia, Lituania, Letonia, Malta, Países Bajos, Noruega, Rumania, Suecia, República Eslovaca, Eslovenia, España, Hungría, República Checa, Turquía, Chipre, Croacia

B/P (30), 115 Butano, propano y sus mezclas, 30 mbar, 5 kW, 383,4 g/h, ge45-s-30 Butano, propano y sus mezclas, 30 mbar, 10 kW, 766,8 g/h, ge90-s-30 Andorra, Bélgica, Francia, Grecia, Reino Unido de Gran Bretaña e Irlanda del Norte, Irlanda, Italia, Liechtenstein, Luxemburgo, Mónaco, Portugal, San Marino, Suiza

P (50), 110 Propano, 50 mbar, 5 kW, 371,0 g/h, ge45-s Propano, 50 mbar, 10 kW, 742,0 g/h, ge90-s Tipo de gas, presión de conexión, potencia, consumo, número de producto Alcance de suministro y datos técnicos Alcance de suministro Al desempaquetar el equipo, asegúrate de que el alcance de suministro de tu mesa de cocción a gas esté completo. Las siguientes piezas forman parte del alcance de suministro: Mesa de cocción a gas Petromax con un solo quemador:

1. 1 quemador de gas

2. 1 soporte para los utensilios de cocina (extraíble)

5. 4 tornillos de mariposa para el paravientos

6. 4 palancas de sujeción para las patas de apoyo

7. 1 adaptador para el kit de conexión (regulador de presión y manguera)

8. Manual de instrucciones (no representado)

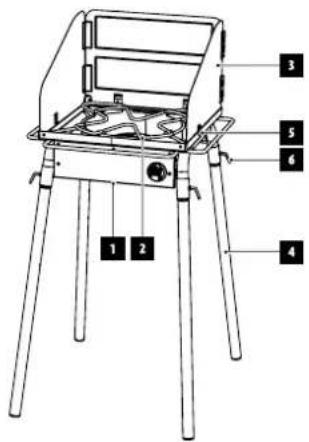

Mesa de cocción a gas Petromax con varios quemadores:

1. 2 quemadores de gas

2. 2 soportes para los utensilios de cocina (extraíbles)

5. 4 tornillos de mariposa para el paravientos

6. 4 palancas de sujeción para las patas de apoyo

7. 1 adaptador para el kit de conexión (regulador de presión y manguera)

8. Manual de instrucciones (no representado)

Datos técnicos Modelo ge45-s, ge45-s-30, ge45-s-37 ge90-s, ge90-s-30, ge90-s-37 Altura x anchura x profundidad 115,6 x 57,7 x 67,7 cm 115,6 x 102,7 x 67,7 cm Material Acero recubierto de polvo Acero recubierto de polvo Material del soporte para los utensilios de cocina Acero inoxidable Acero inoxidable Peso 13,3 kg 20,5 kg Nº de quemadores de gas 1 2 Dimensiones por placa Aprox. 45 x 45 cm Aprox. 45 x 45 cm Carga por unidad de superficie (máx.) 80 kg 100 kg Altura del paravientos (atrás) 28 cm 28 cm Grosor de material del paravientos 2 mm 2 mm Longitud de las patas de apoyo 77,2 cm 77,2 cm Diámetro de las patas de apoyo 3,2 cm 3,2 cm Categoría del equipo y tipo de gas Ver tabla "Países de destino, condiciones de conexión y datos de rendimiento" Ver tabla "Países de destino, condiciones de conexión y datos de rendimiento" Presión de conexión Ver tabla "Países de destino, condiciones de conexión y datos de rendimiento" Ver tabla "Países de destino, condiciones de conexión y datos de rendimiento" Montaje y puesta en marcha No utilices tu mesa de cocción a gas Petromax si hay una pieza defectuosa o si falta alguna. Es imprescindible observar todas las instrucciones del capítulo Instrucciones de seguridad y advertencias del presente manual.

Inserta las patas de apoyo en el dispositivo de la mesa de cocción a gas y ténsalas con las palancas de sujeción y seguidamente coloca la mesa de cocción a gas sobre el suelo (atención: las patas de apoyo pueden fijarse a la mesa de cocción a gas a diferentes distancias). Asegúrate de elegir una superficie plana, estable e ignífuga. De lo contrario, las largas patas de la mesa podrían hundirse impidiendo que la mesa se halle en posición recta. La mesa de cocción a gas también puede utilizarse sin patas.

Si quieres usar tu mesa de cocción a gas con paravientos, coloca el paravientos con las bisagras mirando hacia afuera y fíjalo apretando los tornillos de mariposa. Nota: Las mesas pueden montarse y desmontarse cuantas veces se desee y guardarse para el transporte o almacenamiento.

A continuación, conecta la bombona de gas siguiendo las instrucciones en el siguiente capítulo Conexión de la bombona de gas del presente manual. Seguidamente podrás cocinar y freír al aire libre en tu mesa de cocción a gas Petromax con una olla de fuego, una sartén de fuego y demás. Instrucciones para la conexión de gas – gas GLP La mesa de cocción a gas de Petromax debe utilizarse exclusivamente con gas autorizado. Información importante sobre la bombona de gas La bombona siempre debe ser instalada, transportada y almacenada en posición vertical. La bombona de gas nunca se debe dejar caer al suelo o manejar sin la debida atención. No almacenes nunca la bombona en un lugar expuesto a la luz directa del sol o en un lugar donde la temperatura pueda superar los 51°C (ya no se puede tocar con la mano). No dejes la bombona de gas en el coche, p. ej. en los días en que hace calor. Consulta el apartado Consejos para el manejo seguro del gas GLP. El incumplimiento de las instrucciones de seguridad puede provocar un incendio con daños materiales y lesiones graves o incluso mortales. NUNCA guardes bombonas de gas de repuesto o desconectadas debajo o cerca de tu mesa de cocción a gas. El incumplimiento o la desatención de esta regla puede provocar daños materiales, incendios y/o lesiones graves o mortales. Consejos para el manejo seguro del gas GLP

El gas GLP es un producto petroquímico como el combustible y el gas natural. Se encuentra en estado gaseoso a las temperaturas y presiones habituales. Bajo una determinada presión, por ejemplo en una bombona de gas, el gas se licúa. Cuando se reduce la presión, el líquido se evapora inmediatamente transformándose en gas.

El gas GLP tiene un olor similar al del gas natural debido a una sustancia de olor añadida. Presta siempre atención a este olor para que puedas detectar a tiempo una posible fuga de gas.

• El gas GLP es más pesado que el aire. El gas que sale puede acumularse en los puntos más bajos, no propagándose.

La bombona de gas siempre debe ser instalada, transportada y almacenada en posición vertical.

• Las bombonas de gas no se deben dejar caer al suelo y siempre deben ser manejadas con cuidado.

• Nunca almacenes la bombona de gas en un lugar expuesto a la luz directa del sol o en un lugar donde la temperatura pueda superar los 51°C (ya no se puede tocar con la mano). No dejes la bombona de gas en el coche o expuesta directamente a la radiación solar, por ejemplo, en días en los que hace calor.

• Maneja las bombonas de gas vacías con el mismo cuidado que las llenas. Aun cuando la bombona de gas solo contenga un resto mínimo de gas, sigue tratándose de un gas bajo presión en la bombona. Cierra siempre primero la válvula de la bombona de gas antes de desconectar la bombona de la mesa de cocción a gas.

• No utilices bombonas de gas dañadas. Las bombonas de gas abolladas u oxidadas o las bombonas de gas con válvulas dañadas suponen un peligro y deben ser sustituidas inmediatamente por otras nuevas.5656

• Cada vez que la bombona de gas se (re)conecte a la mesa de cocción a gas se deberá verificar que se ha establecido correctamente la conexión de la manguera de la bombona de gas para así evitar que se produzcan fugas. Realiza la prueba cada vez que recambies la bombona de gas. Importantes medidas de seguridad antes de conectar la mesa de cocción a gas Sigue los siguientes pasos antes de conectar la bombona de gas a la mesa de cocción a gas de Petromax.

1. Antes de conectar la bombona de gas, asegúrate de que no hay fuentes de ignición

y/o fuego abierto en las inmediaciones.

Asegúrate de que se trata de la bombona de gas adecuada con la válvula de la bombona de gas adecuada.

3. Asegúrate de que la válvula de la bombona de gas esté cerrada (la válvula se cierra

girándola en el sentido de las agujas del reloj).

Asegúrate de que la longitud de la manguera de gas no exceda los 1,5 metros y disponga del regulador de presión adecuado.

5. Asegúrate de que ninguna de las piezas tenga un defecto y que la manguera de gas no

tenga grietas, dobleces o zonas quemadas.

6. Asegúrate de que tu mesa de cocción a gas esté completamente apagada y que todas

las válvulas estén cerradas. Conexión de la bombona de gas Utiliza únicamente bombonas de gas estandarizadas para la mesa de cocción a gas Petromax. NUNCA almacenes bombonas de gas de repuesto o desconectadas debajo o cerca de la mesa de cocción a gas de Petromax. Antes de conectar la bombona de gas, asegúrate de que la válvula de la bombona de gas esté cerrada. Asegúrate de que el regulador de presión cumple con los requisitos legales aplicables. Sigue los siguientes pasos para conectar la bombona de gas a la mesa de cocción a gas.

1. Atornilla el adaptador suministrado a la conexión de gas de la mesa de cocción a gas.

Instala el kit de conexión adquirido por separado. Asegúrate de seguir las instrucciones de uso y especialmente las instrucciones de seguridad del fabricante respectivo.

Asegúrate de que la manguera de gas no esté estrangulada y no presente ningún defecto, como zonas porosas o quemadas.

4. No enciendas la mesa de cocción a gas antes de haber verificado que la conexión de

gas no presenta ninguna fuga. Por favor, consulta el apartado Prueba de fugas. Rellenar la bombona de gas Te recomendamos rellenar o recambiar la bombona de gas de la mesa de cocción a gas antes de que esta se vacíe completamente. Lleva la bombona de gas a una tienda espe- cializada para que te la rellenen o recambien. Desmontaje de la bombona de gas: A) En primer lugar, interrumpe el suministro de gas cerrando la válvula de la bombona de gas. A continuación, cierra el suministro de gas con la perilla de control de la mesa de cocción a gas para evitar una posible deflagración. B) Desconectar de la bombona de gas todas las válvulas y la manguera con el regulador de presión. C) Reemplaza la bombona de gas vacía por una nueva en una tienda especializada. Inspección antes de la primera puesta en marcha e inspecciones periódicas Siempre que vayas a utilizar tu mesa de cocción a gas realiza primero una inspección visual y una prueba de fugas. Te recomendamos realizar una prueba de funcionamiento del quemador antes de la primera puesta en marcha y después de cada limpieza del quemador, en el mejor de los casos por personal cualificado y al menos cada dos años.

1. Inspección visual

Durante la inspección visual, asegúrate de que la bombona de gas se haya instalado correctamente. Esto incluye el cumplimiento de las instrucciones de seguridad y la correcta conexión (ver el apartado Instrucciones para la conexión de gas – gas GLP y los apartados subsiguientes). Asegúrate, además, de que la manguera de gas y el regulador de presión cumplan con las normas de seguridad e inspección más actuales y no tengan más de 10 años.

Asegúrate de que tu mesa de cocción a gas esté completamente apagada. Comprueba si hay alguna fuga de gas cada vez que hayas desmontado y vuelto a conectar las piezas que portan gas, como la manguera de gas, el regulador de presión y la bombona de gas. Realiza estas pruebas de fugas incluso en el caso de que tu mesa de cocción a gas haya sido premontada por tu distribuidor. No enciendas nunca los quemadores de gas durante las pruebas de fugas. No busques nunca fugas de gas con una llama abierta. Antes de comprobar si hay alguna fuga, asegúrate de que no se producen chispas o llamas abiertas cerca. Las chispas y llamas abiertas pueden provocar una explosión que puede ocasionar daños materiales y/o lesiones graves o incluso mortales. Cada dos años deberá examinarse el correcto funcionamiento y la seguridad por personal cualificado, ya que pueden producirse fugas en el conducto de gas debido a la edad de las piezas. Sigue los siguientes pasos para comprobar si las conexiones presentan alguna fuga de gas: Para ello, necesitarás una bombona de gas, una solución jabonosa y un paño para aplicar la solución. También puedes utilizar un agente de detección de fugas de espuma adquirible en una tienda especializada. A) Mezclar jabón o líquido lavavajillas o tener a mano un agente de detección de fugas. B) Abra la válvula de la botella de gas girando el volante en el sentido contrario a las agujas del reloj. C) Compruebe si hay fugas humedeciendo las conexiones con la solución jabonosa o el spray de detección de fugas. En caso de formación de burbujas o si una burbuja aumenta se ha detectado una fuga. Forma de proceder tras detectar una o varias fugas Sigue los pasos siguientes si detectas una o varias fugas:

1. Si detectas una fuga en una unión o punto de conexión, aprieta la conexión a mano

(recomendado) y comprueba nuevamente con una solución jabonosa o un spray de detección de fugas si sigue habiendo alguna fuga.

2. Si tras haber vuelto a apretar la conexión sigue habiendo alguna fuga, apaga el gas.

¡NO SIGAS OPERANDO LA MESA DE COCCIÓN A GAS!

3. Utiliza un paño húmedo para limpiar las conexiones y eliminar la solución jabonosa o

el spray de detección de fugas.

A continuación, elimina con un paño seco los restos de líquido que puedan haber quedado en las diferentes partes de la mesa de cocción a gas.

Ponte en contacto con tu distribuidor local. Los datos de contacto de los distribuidores figuran en nuestro sitio web en www.petromax.de.5757

• Si el proceso de ignición no funcionó, repite el proceso.

• Si la llama se extingue (p. ej. por el viento), la válvula se cierra automáticamente y se ajusta el suministro de gas. Este llamado monitoreo de llama sirve para asegurar un manejo seguro de la mesa de cocción a gas de Petromax.

Gira la perilla de control de la placa que desees utilizar a la posición "MIN" [ ] para probar la potencia.

• En la posición "MAX" [ ], la llama debe ser grande. En la posición "MIN" [ ], la llama debe ser pequeña. En cada posición, la llama debe arder de forma homogénea. Si detectas que el aspecto de la llama es irregular, sigue las instrucciones en el capítulo Solución de problemas o ponte en contacto con tu distribuidor local o con nuestro departamento de atención al cliente.

• Coloca ahora una olla o sartén sobre el quemador para empezar a preparar la comida.

Ten en cuenta que el diámetro mínimo y máximo de los utensilios de cocina es de 15 cm y 35 cm, respectivamente. No utilices utensilios de cocina con un diámetro mayor o menor. Utiliza la perilla de control para regular el tamaño de la llama y, en consecuencia, la potencia del quemador correspondiente. Si la ignición del quemador de gas no funciona aun tras varios intentos de encendido con la perilla de control, ponte en contacto con tu distribuidor o con el servicio de atención al cliente. No te inclines sobre la mesa de cocción a gas cuando estés utilizándola. Al encender la mesa de cocción a gas, mantén tu cara, cuerpo y ropa al menos a 30 centímetros de distancia de los orificios de encendido. Si la mesa de cocción a gas se vuelca durante la operación o si se incendian los objetos cerca de la mesa, interrumpe INMEDIATAMENTE el suministro de gas. Para ello, debes cerrar la válvula de la bombona de gas y la perilla de control de suministro de gas del equipo. Encendido manual del quemador de gas

• Asegúrate de que la perilla de control se encuentra en la posición "OFF" [•].

• Abre la válvula de la bombona de gas siguiendo las instrucciones de la bombona de gas y de la perilla.

Si quieres encender la llama con una cerilla, te recomendamos usar una cerilla extralarga. Enciéndela y acércala a los orificios de ignición del quemador de gas.

• Abre el suministro de gas en la cocina.

Comprueba si salen llamas de todos los orificios del quemador y si arden de forma homogénea. Usa ropa apropiada al operar la mesa de cocción a gas. Las mangas largas y anchas se incendian rápidamente. No te inclines sobre la mesa de cocción a gas cuando estés utilizándola. Cuando enciendas la mesa de cocción a gas, mantén tu cara, cuerpo y ropa al menos a 30 centímetros de distancia de los orificios de encendido. Si la ignición del quemador de gas no funciona aun tras varios intentos de encenderlo ya sea manualmente o con la perilla de control, ponte en contacto con tu distribuidor o con nuestro servicio de atención al cliente. Apagado del quemador de gas y desconexión de la bombona de gas Sigue los pasos descritos a continuación para apagar la mesa de cocción a gas:

• Cierra el suministro de gas en el grifo de la bombona de gas cerrando la válvula de gas. En cuanto la llama del quemador se haya apagado, gira la perilla de control del quemador de gas a la posición "OFF" [•] y deja que la mesa de cocción a gas se enfríe completamente. Recomendamos esperar al menos 30 minutos. Desconecta correc- tamente la bombona de gas de la mesa de cocción a gas. Forma de proceder cuando no hay fugas

1. Interrumpe el suministro de gas en la bombona de gas tras completar las pruebas de

2. Utiliza un paño húmedo para limpiar las conexiones y eliminar la solución jabonosa o

el spray de detección de fugas.

A continuación, elimina con un paño seco los restos de líquido que puedan haber quedado en las diferentes partes de la mesa de cocción a gas.

4. Utiliza la mesa de cocción a gas siguiendo las instrucciones descritas en el presente

3. Prueba de funcionamiento del quemador

Recomendamos que la prueba de funcionamiento del quemador sea realizada por personal cualificado antes de la puesta en marcha inicial y posteriormente tras cada limpieza del quemador. Durante la prueba de funcionamiento del quemador debe observarse la llama. Esta solo debe arder en el área prevista del quemador de gas. Si se producen llamas en lugares distintos a los aquí especificados, apaga inmediatamente la mesa de cocción a gas y cierra la bombona de gas. Los siguientes tipos de llama pueden indicar la presencia de un defecto:

• La llama arde en amarillo.

• La llama es demasiado pequeña o se forma hollín. Si el aspecto de la llama de tu quemador no es el adecuado, deberá ajustarse durante la prueba de funcionamiento del quemador. Este ajuste no debes realizarlo tú mismo, ya que por razones de seguridad es preciso que sea realizado por personal cualificado. Aspecto de llama adecuado:

• De todos los orificios del quemador salen llamas.

• Las llamas no se elevan, pero tampoco se hunden.

• Las llamas son azuladas con la punta amarilla. Antes de usar la mesa de cocción a gas Revisa la manguera para comprobar si tiene estrangulamientos, grietas, áreas porosas, desgaste o cortes antes de cada uso de la mesa de cocción a gas. Si detectas algún daño en la manguera, incluso daños aparentemente insignificantes, no debes utilizar la mesa de cocción a gas. Sustituye la manguera exclusivamente por una manguera de repuesto autorizada con un reductor de presión adecuado. Si tienes alguna pregunta, ponte en contacto con tu distribuidor local. Ls datos de contacto de los distri- buidores figuran en nuestro sitio web en www.petromax.de. Uso de la mesa de cocción a gas con el encendedor piezoeléctrico integrado Antes de encender los quemadores de la mesa de cocción a gas debes seguir todos los pasos de los capítulos Montaje y puesta en marcha e Instrucciones para la conexión de gas - Gas GLP y haber leído y comprendido las instrucciones de seguridad. Sigue los pasos descritos a continuación para encender uno de los quemadores de gas de la mesa de cocción a gas y utilizarlo para cocinar. Enciende siempre un quemador tras otro (¡nunca enciendas los dos al mismo tiempo!).

• No coloques aún ninguna olla, cacerola u otro utensilio osbre la cocina apagada.

• Abre la válvula de gas de la bombona de gas.

• Presiona la perilla de control situada en la posición "OFF" [•] y gírala hacia la izquierda hasta la posición de encendido [ ]. Ahora, el suministro de gas está abierto y el gas fluye hacia el quemador. Mantén la perilla presionada y gírala aún más hacia la izquierda hasta la posición "MAX" [ ]. Oirás un clic y se activará la chispa de ignición. Mantén la perilla de control presionada durante unos 5 segundos, de lo contrario el sistema de control de la llama interrumpirá el suministro de gas no pudiéndose completar el proceso de ignición. Al soltar la perilla debería arder la llama.5858

Solución de problemas Problema Posible solución La mesa de cocción a gas se ladea o tambalea Las patas pueden fijarse al bastidor de la mesa de cocción a gas a diferentes distancias. Así se puede evitar que la mesa se ladee o tambalee. Asegúrate de que la superficie sobre la que se monta la mesa sea estable, recta e ignífuga. La bombona de gas no puede ser conectada Comprueba si la bombona de gas/el reductor de presión utilizados cumplen con los requisitos de conexión nacionales. Uno o varios quemado- res no funcionan Cierra el suministro de gas y espera unos minutos hasta que el gas que ya encendido se haya evaporado. Intenta encender otra vez el quemador. Intenta encender el quemador manualmente con una cerilla o algo similar. Posiblemente esté mal ajustado el electrodo del encendedor piezoeléctrico. Comprueba si la válvula de la bombona de gas está abierta. Comprueba si hay fugas. Comprueba si la válvula de gas de tu mesa de cocción a gas está abierta. Ponte en contacto con tu distribuidor o con nuestro servicio de atención al cliente para solicitar una reparación. La bombona de gas está (casi) vacía Comprueba si la bombona de gas está (casi) vacía. Sustituye la bombona de gas por una nueva. Se percibe un olor a gas Cierra el suministro de gas en la bombona de gas y deja que el equipo se enfríe. Asegúrate de que todas las conexiones están bien apretadas (prueba de fugas). El quemador tiene una llama muy pequeña Comprueba si estás usando el reductor de presión adecuado. Comprueba si la bombona de gas está aún suficientemente llena. Comprueba si se escapa gas por algún otro sitio (prueba de fuga). Comprueba si el conducto de gas está bloqueado (p. ej. por un quemador sucio o una manguera estrangulada). El quemador tiene una llama muy grande Comprueba si estás usando el reductor de presión adecuado. Ponte en contacto con tu distribuidor, nuestro servicio de atención al cliente o un especialista en gas. La posición del aire primario del quemador de gas está preajustada y se encuentra fijada con tornillo. No realices cambios en el ajuste del aire primario bajo ningún concepto. La tarea de eliminar un posible defecto le está reservada al personal cualificado. La boquilla de gas es una parte esencial del sistema de ignición. No debes retirarla ni modificarla por cuenta propia. En caso de existir un posible defecto, solo podrá ser reemplazada por personal debidamente cualificado. Limpieza y cuidado No limpies la mesa de cocción a gas cuando esté en funcionamiento o se halle conectada aún a la bombona de gas. No limpies la mesa de cocción a gas antes de haberse enfriado comple- tamente. No limpies la mesa de cocción a gas con limpiadores de horno, limpiadores abrasivos (limpiadores de cocina), limpiadores con ingredientes cítricos u otros agentes de limpieza agresivos o incluso inflamables. No uses un estropajo para ello. Las superficies recubiertas de la mesa de cocción a gas son especialmente delicadas. No sumerjas la mesa de cocción a gas en agua. Todas las partes de la mesa de cocción a gas Petromax pueden limpiarse con productos de limpieza estándar (p. ej. detergentes para vajilla o limpiadores multiuso/neutros) para eliminar los restos de comida y suciedad. Las superficies recubiertas de la mesa del cocción a gas se limpiarán siempre con especial cuidado. Para limpiar la mesa de cocción a gas, sigue los pasos que se describen a continuación. Apaga la mesa de cocción a gas Petromax por completo y espera hasta que se haya enfriado completamente.

1. Desconecta la mesa de cocción a gas correctamente de la bombona de gas.

2. Elimina cuidadosamente la grasa y los demás residuos de las superficies de la mesa de

cocción a gas, así como del paravientos con agua jabonosa tibia y un paño sin pelusas y pasa luego un paño con agua limpia.

3. Elimina todos los restos de agua con un paño seco.

4. Te recomendamos limpiar los quemadores de gas como mínimo una vez al año con

un limpiapipas estándar. Mantenimiento y almacenamiento Guarda la mesa de cocción a gas siempre fuera del alcance de los niños y los animales. No guardes la mesa de cocción a gas con una bombona de gas conectada. La mesa de cocción a gas debe mantenerse siempre seca y fuera del alcance de los niños y los animales. Antes de almacenarla, limpia la mesa de cocción a gas para eliminar los restos de comida y suciedad. Sigue los pasos que se describen a continuación para guardar la mesa de cocción a gas después de su uso.

Asegúrate de que la mesa de cocción a gas esté completamente fría y libre de impurezas gruesas.

2. Asegúrate de que todas las perillas de control se hallan en la posición "OFF" [•].

3. Asegúrate de que la mesa de cocción a gas está desconectada de la bombona de gas

y que la bombona está cerrada.

Coloca la mesa de cocción a gas en un lugar seco y protegido contra la intemperie, por ejemplo, en una caseta de jardín, un garaje o similar.

5. Cubre bien la mesa de cocción a gas para protegerla del polvo.

6. A ser posible, guarda el soporte para los utensilios de cocina de tu mesa de cocción a

gas por separado o empaquétalo bien para evitar que se oxide.

Almacena la bombona de gas en un lugar fresco, seco y a prueba de heladas. Almacena la bombona de gas en un lugar bien ventilado, no en cuartos trasteros o cerca de sumideros, desagües o pozos. Garantía y servicio técnico Garantía Utilizada correctamente, tu mesa de cocción a gas Petromax tiene una garantía de dos años a partir de la fecha de compra. Esto no es válido para las piezas de desgaste. Si tu producto no funciona satisfactoriamente debido a un daño de material o defecto de fabri- cación, tienes derecho a subsanación. A tal fin, ponte en contacto con tu distribuidor local. Servicio técnico Estamos encantados de ayudarte si tienes alguna pregunta o problema. Puedes ponerte en contacto con nuestro servicio de atención al cliente por correo electrónico en: service@petromax.de. Accede en línea a los productos Petromax adecuados para tu mesa de cocción a gas Petromax bajo www.petromax.de.5959

Si se produjera un problema que no puedes resolver mediante uno de los métodos aquí descritos, ponte en contacto con tu distribuidor local o con nuestro departamento de atención al cliente. Consulta la información general de contacto en nuestro sitio web www.petromax.de.6060
