HASZNÁLATI ÚTMUTATÓ ge90s Petromax

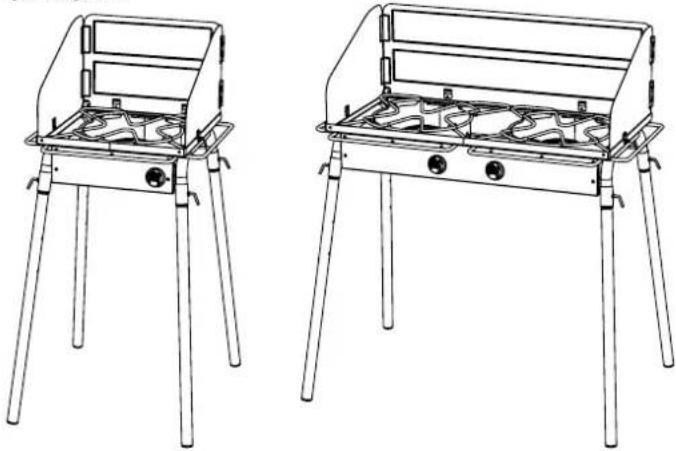

A Petromax kültéri gáztűzhely használati útmutatója Köszönjük, hogy a Petromax kültéri gáztűzhely mellett döntöttél. Biztosak vagyunk benne, hogy kellemesen fog telni az idő a kültéri gáztűzhely használatával, és megélheted a kültéri sütés igazi sokszínűségét. Csak kültéren használd a készüléket. Az üzembe helyezés előtt, kérjük, figyelmesen olvasd el a használati útmutatót. Biztonsági utasítások Gázszag esetén:

1. Semmiképpen se helyezd üzembe a kültéri gáztűzhelyet.

2. Csatlakoztasd a gázbevezetést a készülékhez.

3. Oltsd el a nyílt lángot.

4. Ha a szag továbbra is érezhető, akkor távolodj el a kültéri gáztűzhelytől, és azonnal

értesítsd a tűzoltóságot, illetve a gázpalackok forgalmazóját. Különben tűz vagy- robbanás keletkezhet, ami anyagi károkat és súlyos vagy akár halálos sérülése- ket okozhat. ge45-s ge90-s Tartalomjegyzék Bevezetés és fontos tudnivalók 82 Termékleírás 82 Biztonsági utasítások és figyelmeztetések 83-84 Rendeltetési hely (ország), csatlakoztatási feltételek és teljesítményadatok 84 Szállítási tartalom és műszaki adatok 84-85 Összeszerelés és üzembe helyezés 85 A gázcsatlakozás útmutatója – LP-gáz 85-86 Első üzembe helyezés előtti ellenőrzés és időszakos ellenőrzések 86-87 A kültéri gáztűzhely használata előtt 87 Tisztítás és ápolás 88 Karbantartás és tárolás 88 Garancia és ügyfélszolgálat 88 Hibaelhárítás 88 Bevezetés és fontos tudnivalók Jelen útmutatóban olyan fontos információkat találsz, amelyekre a Petromax kültéri gáztűzhely megfelelő összeszereléséhez és üzembe helyezéséhez, illetve biztonságos alkalmazásához lesz szükséged. Figyelmesen olvasd el ezt az útmutatót a kültéri gáztűzhely összeszerelése és alkalmazása előtt. Különösen a biztonsági utasításokat tartsd be. Őrizd meg a használati útmutatót azért, hogy bármikor elérhető legyen a Petromax kültéri gáztűzhely alkalmazása során. Ha tovább adod valakinek a kültéri gáztűzhelyet, akkor minden esetben add tovább a használati útmutatót is. Termékleírás A Petromax kültéri gáztűzhely a szabadban végzett főzéshez ideális. A gázégő elegendő teljesítményt nyújt még a nagy bográcsokban és serpenyőkben való főzéshez és sütéshez nyílt lángon. A nagyméretű szélvédő védi a gázlángot, és hatékonyan árnyékolja le a főzőfelületet. Így energiatakarékosan főzhet a szabadban. Az LP-gáz egyszerű alkalmazása miatt az ételek és italok elkészítése könnyű és szabályozható anélkül, hogy füst, szikra vagy poros égési maradványok képződnének. Mivel a gázégő el van rejtve, a kültéri gáztűzhely üzemelése halk. Az egy égős kültéri gáztűzhely maximális teherbírása 80 kg, ill. a több égős kültéri gáztűzhelyé 100 kg, így az öntöttvas bográcsok és serpenyők mindig biztonságosan állnak az asztalon kényelmes magasságban (87 cm). A Petromax kültéri gáztűzhely szállítható, így gyorsan fel lehet állítani és üzembe lehet helyezni a kertben, a teraszon vagy kempingezés közben. Alkalmazott fogalmak és szimbólumok A következő biztonsági utasításokat kell feltétlenül betartani a Petromax kültéri gáztűzhely használata során. A következő biztonsági utasítások megszegése esetén súlyos személyi sérülések és anyagi károk keletkezhetnek. A biztonsági utasítások különböző kategóriákba vannak osztva. Ezek a kategóriák nem az utasítások fontosságát jelzik. Az összes kategória azonos fontosságú, és ennek megfelelően kell őket betartani és követni. Ez a szimbólum olyan helyzetre utal, amely egészségkárosodást vagy a készülék sérülését okozhatja. FELTÉTLENÜL TARTSD BE EZEN UTASÍTÁSOKAT!8383

q Biztonsági utasítások és figyelmeztetések Általános biztonsági utasítások és figyelmeztetések

A Petromax kültéri gáztűzhelyet nem üzemeltethetik gyermekek. Alkalmazás közben a kültéri gáztűzhely minden része felforrósodik. Ezért mindig tartsd a gyermekeket és állatokat távol a kültéri gáztűzhelytől, különösen, amikor használatban van! q Soha ne hagyd felügyelet nélkül a kültéri gáztűzhelyet az alkalmazás során! q A kültéri gáztűzhely nem fűtés, és ezért tilos fűtésként alkalmazni! q Ez a kültéri gáztűzhely nem ipari felhasználásra készült! q Csak akkor használd a kültéri gáztűzhelyet, miután már az összes alkatrész megfelelően össze van szerelve és csatlakoztatva van!

Mindig elővigyázatosan kezeld a Petromax kültéri gáztűzhelyet. A kültéri gáztűzhely az alkalmazás során felforrósodik. Üzemelés során soha ne hagyd őrizetlenül a kültéri gáztűzhelyet, és semmiképpen se mozgasd, ha üzemel vagy, ha forró! q Az alkoholfogyasztás és/vagy a vényköteles vagy nem vényköteles gyógyszerek negatív hatással lehetnek a felhasználó azon képességére, hogy megfelelően szerelje össze és biztonságosan alkalmazza a kültéri gáztűzhelyet. Ezért nem kezelhetik a kültéri gáztűzhelyet olyan személyek, akik alkohol és/vagy vényköteles vagy nem vényköteles gyógyszerek hatása alatt állnak! q Mindig tarts működőképes tűzoltókészüléket a kültéri gáztűzhely közvetlen közelében! q Ne használd a kültéri gáztűzhelyet, ha sérült vagy, ha a tömlők, alkatrészek, stb. sérültek. Soha ne javítsd meg a károkat egyedül, hanem minden esetben lépj kapcsolatba egy szakkereskedővel vagy a gyártóval! q Ne használd a kültéri gáztűzhelyet esőben vagy erős szélben! A felállítási helyre és üzemeltetésre vonatkozó biztonsági utasítások és figyelmeztetések

Kizárólag a szabadban használd a Petromax kültéri gáztűzhelyet jól szellőző helyen. Tilos zárt terekben alkalmazni. Ne használd a kültéri gáztűzhelyet garázsban, fészerben, bunkerban vagy más beépített helyen!

A kültéri gáztűzhely nem egy beépíthető készülék. Ne telepítsd a kültéri gáztűzhelyet betolható szerkezetbe vagy szekrénybe. A fentiek megszegése tüzet vagy robbanást okozhat, melyek anyagi károkat és/vagy súlyos vagy akár halálos sérüléseket okozhatnak!

Soha ne használd a Petromax kültéri gáztűzhelyet járművek csomagtartójában vagy kombi, mini-van gépjárművekben, kisbuszokban, terepjárókban vagy lakókocsikban! q Ne használd a kültéri gáztűzhelyet csónakban vagy más szállító járműveken! q Használat esetén a kültéri gáztűzhelyet egyenes, stabil alapzatokra kell felállítani, és nem lehetnek éghető anyagok a közvetlen közelben. Puha alapzaton besüllyedhetnek a lábak, így az asztal már nem áll egyenesen! q Ügyelj a szakszerű összeszerelésre, illetve üzembe helyezésre. Ehhez feltétlenül tartsd be a jelen használati útmutatóban leírt lépéseket. Ehhez lásd az Összeszerelés és üzembe helyezés, illetve a Gázcsatlakozás útmutatója – LP-Gáz című fejezeteket. Soha ne végezzen átépítéseket a kültéri gáztűzhelyen. Ezek balesetekhez vezethetnek. Emellett elveszik minden garancia- és szavatossági igény. A fentiek megszegése tüzet vagy robbanást okozhat, melyek anyagi károkat és/vagy súlyos vagy akár halálos sérüléseket okozhatnak embereken és állatokon is. q Főzés közben sose hajolj a kültéri gáztűzhely fölé. Viselj mindig megfelelő ruházatot. A ruhák hosszú, széles ujjai gyorsan lángra kaphatnak. q Sérülésveszély! Mindig csak egy edényt használj egy gázégőn. q A kültéri gáztűzhely és annak összes alkatrésze felforrósodik az alkalmazás során. Hőálló kesztyűt használj a kültéri gáztűzhely kezelése közben. A Petromax Aramid Pro 300 kesztyűt ajánljuk. q Ha olajat és zsírt használsz, akkor mindig tarts megfelelő tűzoltókészüléket (porral oltó tűzoltó készülék, oltótakaró) a kültéri gáztűzhely közvetlen közelében.

Ha tűz ütne ki, akkor mindenkivel együtt menjetek biztonságos távolságba a kültéri gáztűzhelytől, és azonnal értesítsd a tűzoltóságot! q Soha ne próbáld meg vízzel eloltani az égő olajat vagy zsírt. Különben tűz, robbanás vagy szúróláng keletkezhet, ami anyagi károkat és súlyos vagy akár halálos sérüléseket okozhat. q A kültéri gáztűzhelyen használt edények legalább 15 cm és legfeljebb 35 cm átmérőjűek legyenek. q Az egy égős kültéri gáztűzhely max. 80 kg, a több égős kültéri gáztűzhely max. 100 kg teherbírású.

Ha az üzemelés során esni kezd az eső, akkor azonnal le kell állítani a teljes kültéri gáztűzhelyet. Semmiképpen se próbáld meg mozgatni a készüléket. A kültéri gáztűzhely tisztítására és gázzal történő kezelésére vonatkozó biztonsági utasítások és figyelmeztetések q Csak szabványos gázpalackokkal használd a Petromax kültéri gáztűzhelyet.

Ne tárolj pót gázpalackokat vagy nem csatlakoztatott gázpalackokat a kültéri gáztűzhely alatt vagy annak közelében, ill. 3 m-es körzetében. q Ne tárolj és/vagy használj benzint vagy más könnyen gyúlékony folyadékokat vagy anyagokat a kültéri gáztűzhely 8 m-es körzetében. q Ne tegyél gyúlékony tárgyakat a kültéri gáztűzhelyre vagy annak közelébe.

Nem lehetnek gyúlékony anyagok (száraz növények, fa, papír, fű, stb.) a kültéri gáztűzhely felett, alatt, mögött vagy mellett 60 cm-en belül. q Tilos földgázt használni a kültéri gáztűzhely üzemeltetéséhez. A kültéri gáztűzhely földgázra történő átépítése, és a kültéri gáztűzhely földgázzal történő használatának megkísérlése veszélyes, és az összes garancia- és szavatossági igény elvesztését okozza. q Ha az égő üzemelés során aludna ki, zárd el az összes gázszelepet. Várj öt percet, mielőtt újra meggyújtod az égőt. Ilyenkor a jelen használati útmutatóban lévő A kültéri gáztűzhely használata előtt című fejezetet tartsd be.

Zsír égése esetén, állítsd az égőt „OFF“ [•] állásra, és zárd le a gázpalackot. Vészhelyzet esetére mindig tarts készenlétben egy poroltót és/vagy egy oltótakarót. q Hosszabb tárolás után ellenőrizd a Petromax kültéri gáztűzhely gázszivárgásait és az égő eltömődését használat előtt. Az ehhez tartozó megfelelő útmutatót az Első üzembe helyezés előtti ellenőrzés és időszakos ellenőrzések fejezetben találod. q Soha ne nyílt lánggal keresd a gázszivárgásokat.

Soha ne üzemeltesd a Petromax kültéri gáztűzhelyet, ha az egyik gázcsatlakozás tömítetlen. q Ha nem használod a kültéri gáztűzhelyet, akkor zárd el a palack szelepét, és szereld le a gázpalackot. A szabadban, jól szellőztetett helyen vagy félig nyitott állapotban tárold a gázpalackot. q Biztosítsd, hogy a gázpalack cseréjekor ne legyenek gyújtóforrások a közelben. q A gáztömlőt mindig óvni kell az erős hőtől. Minden hőforrástól tartsd távol.

Biztosítsd, hogy a gázpalack kizárólag a szabadban és gyújtóforrásoktól távol legyen kicserélve vagy csatlakoztatva. q A horpadt és/vagy rozsdás gázpalack veszélyeket okozhat. Semmiképp se használj sérült szelepes gázpalackot.8484

A szinte üres gázpalackban is mindig van egy kis maradék gáz. Ezért ugyanolyan elővigyázattal szállítsd és tárold az üres gázpalackokat, mint a tele gázpalackokat. Kizárólag zárt szeleppel, felcsavarozott szeleptömítő sapkával vagy felhelyezett szelepvédő sapkával szállítsd a gázpalackot védőgallér nélküli palackok esetén. Csak közvetlenül járművel szállítsd a palackot, és közben biztosítsd a keresztirányú szellőztetést.

Semmiképpen se próbáld meg leszerelni a gázszabályozót vagy a gázvezeték egyéb alkatrészeit a kültéri gáztűzhely használata közben. q Ne mozgasd a gázpalackot, ha a kültéri gáztűzhely üzemel. q Kizárólag hatóságilag engedélyezett gáztömlőt és nyomáscsökkentőt használj. q A gáztömlő max. 1,5 m hosszú lehet.

Rendszeresen tisztítsd a Petromax kültéri gáztűzhelyet. Ehhez kövesd a Tisztítás és ápolás című fejezetben szereplő információkat. q Ne tegyél idegen tárgyakat a fúvókákba vagy csatlakozókba a szelepek vagy égők tisztításakor. Különben sérülhetnek. Rendeltetési hely (ország), csatlakoztatási feltételek és teljesítményadatok Rendeltetési hely (ország) Készülékkategória, Fúvóka azonosító Bulgária, Dánia, Észtország, Finnország, Izland, Litvánia, Lettország, Málta, Hollandia, Norvégia, Románia, Svédország, Szlovákia, Szlovénia, Spanyolország, Magyarország, Csehország, Törökország, Ciprus, Horvátország

B/P (30), 115 Bután, propán és elegyeik, 30 mbar, 5 kW, 383,4 g/h, ge45-s-30 Bután, propán és elegyeik, 30 mbar, 10 kW, 766,8 g/h, ge90-s-30 Andorra, Belgium, Franciaország, Görögország, Egyesült Királyság (Nagy-Britannia és Észak-Írország), Írország, Olaszország, Liechtenstein, Luxemburg, Monaco, Portugália, San Marino, Svájc

P (50), 110 Propán, 50 mbar, 5 kW, 371,0 g/h, ge45-s Propán, 50 mbar, 10 kW, 742,0 g/h, ge90-s Gáztípus, csatlakozási nyomás, teljesítmény, fogyasztás,referencia. Szállítási tartalom és műszaki adatok Szállítási tartalom A kicsomagoláskor ellenőrizd, hogy a kültéri gáztűzhely szállítási tartalma teljes-e. A szállítási tartalomban a következő alkatrészeknek kell szerepelni: Egy égős Petromax kültéri gáztűzhely:

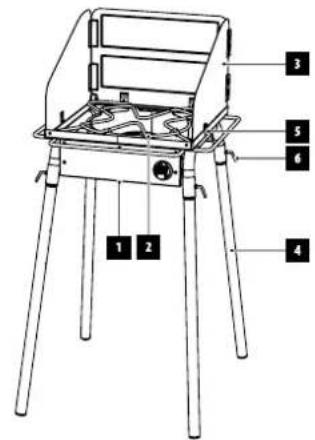

2. 1 alátét az edényekhez (levehető)

3. 1 szélvédő (kihajtható)

5. 4 szárnyascsavar a szélvédőhöz

6. 4 rögzítőkar a lábakhoz

7. 1 adapter a csatlakozókészlethez (nyomásszabályozó és tömlő)

8. Használati útmutató (nincs róla ábra)

2. 2 alátét az edényekhez (levehető)

3. 1 szélvédő (kihajtható)

5. 4 szárnyascsavar a szélvédőhöz

6. 4 rögzítőkar a lábakhoz

7. 1 adapter a csatlakozókészlethez (nyomásszabályozó és tömlő)

8. Használati útmutató (nincs róla ábra)

Műszaki adatok Modell ge45-s, ge45-s-30, ge45-s-37 ge90-s, ge90-s-30, ge90-s-37 Ma x Szé x Mé 115,6 x 57,7 x 67,7 cm 115,6 x 102,7 x 67,7 cm Anyag Acél, porszórt Acél, porszórt Az edényalátét anyaga Nemesacél Nemesacél Súly 13,3 kg 20,5 kg Gázégők száma 1 2 A főzőmezők mérete kb. 45 x 45 cm kb. 45 x 45 cm Felületi terhelés (max.) 80 kg 100 kg A szélvédő magassága (hátul) 28 cm 28 cm A szélvédő anyagvastagsága 2 mm 2 mm A lábak hossza 77,2 cm 77,2 cm A lábak átmérője 3,2 cm 3,2 cm Készülékkategória és gázfajta lásd a táblázatot "Rendeltetési hely (ország), csatlakoztatási feltételek és teljesítményadatok" lásd a táblázatot "Rendeltetési hely (ország), csatlakoztatási feltételek és teljesítményadatok" Csatlakozási gáznyomás lásd a táblázatot "Rendeltetési hely (ország), csatlakoztatási feltételek és teljesítményadatok" lásd a táblázatot "Rendeltetési hely (ország), csatlakoztatási feltételek és teljesítményadatok" Összeszerelés és üzembe helyezés Ne helyezd üzembe a Petromax kültéri gáztűzhelyet, ha hibásak az alkatrészek vagy hiányoznak. Feltétlenül tartsd be a jelen használati útmutató Biztonsági utasítások és figyelmeztetések fejezetében található összes utasítást.

Helyezd a lábakat a kültéri gáztűzhelyen lévő kialakításba, és a rögzítőkarral húzd meg őket, majd állítsd fel a kültéri gáztűzhelyet (Figyelem: A lábak különböző távolságban helyezhetők fel a kültéri gáztűzhelyre). Ügyelj rá, hogy az alapzat egyenes, stabil, illetve tűzálló legyen. Különben a kültéri gáztűzhely hosszú lábai elsüllyedhetnek, így a kültéri gáztűzhely ferdén állhat. A kültéri gáztűzhely lábak nélkül is alkalmazható.

Ha szélvédővel akarod használni a kültéri gáztűzhelyet, akkor a zsanérokkal szereld fel a szélvédőt kívülre, és a szárnyascsavarokkal húzd meg őket. Információ: Az asztalok tetszőleges gyakorisággal állíthatók össze vagy szerelhetők szét, és szállíthatók vagy raktározhatók.

3. Majd csatlakoztasd a gázpalackot jelen használati útmutató A gázpalack csatlako-

ztatása című fejezete szerint. Majd bográcsban, serpenyőben és hasonlókban főzhetsz és süthetsz Petromax kültéri gáztűzhelyeden. A gázcsatlakozás útmutatója – LP-gáz Kizárólag a Petromax kültéri gáztűzhelyhez engedélyezett gázt szabad alkalmazni. A gázpalackra vonatkozó fontos információk A palackot mindig álló helyzetben kell beszerelni, szállítani és tárolni. A gázpalack soha nem eshet le és tilos figyelmetlenül kezelni. Soha ne tárold közvetlen napsugárzásnak kitett helyen vagy olyan helyen, ahol a hőmérséklet 51°C fölé (ami már nem fogható meg kézzel) mehet. Meleg napokon ne hagyd a gázpalackot az autóban. Ehhez lásd az LP-gáz biztonságos kezelésére vonatkozó tippek fejezetet. A biztonsági utasítások figyelmen kívül hagyása olyan tüzet okozhat, amelynek anyagi károk és súlyos vagy akár halálos sérülések lehetnek a következményei. SOHA ne tárold a pót- vagy nem csatlakoztatott gázpalackokat a kültéri tűzhely alatt vagy annak közelében. Ezen szabály figyelmen kívül hagyása vagy be nem tartása esetén anyagi károk, tűz és/vagy súlyos vagy halálos sérülések keletkezhetnek. Tippek az LP-gáz biztonságos kezelésére

Az LP-gáz egy olyan petrolkémiai termék, mint az üzemanyag és a földgáz. Szokványos hőmérsékleten és nyomáson gáz halmazállapotú. Megfelelő nyomáson, pl. gázpalack- ban, a gaz folyékony. Ha csökken a nyomás, akkor a folyadék azonnal párologni kezd, és gáz halmazállapotú lesz.

A hozzákevert szagosító anyag miatt az LP-gáznak ugyanolyan szaga van, mint a földgáznak. Mindig figyelj erre a szagra azért, hogy a kiáramló gázt időben észrevedd.

• Az LP-gáz nehezebb a levegőnél. A kiáramló gáz az alacsonyabban fekvő területeken gyűlik össze, így nem oszlik el.

• A gázpalackot mindig álló helyzetben kell beszerelni, szállítani és tárolni.

• A gázpalackok sose eshetnek le, és mindig óvatosan kell kezelni őket.

Soha ne tárold a gázpalackot közvetlen napsugárzásnak kitett helyen vagy olyan helyen, ahol a hőmérséklet 51°C fölé (ami már nem fogható meg kézzel) mehet. Meleg napokon például ne hagyd a gázpalackot az autóban vagy a tűző napon.

Ugyanolyan elővigyázattal kezeld az üres gázpalackokat is, mintha tele lennének. Még, ha szinte üres a gázpalack, akkor is nyomás alatt álló gáz található a palackban. Legelőször mindig a gázpalackon lévő szelepet zárd el mielőtt leválasztod a palackot a kültéri tűzhelyről.

Ne használj sérült gázpalackokat. A horpadt vagy rozsdás gázpalack vagy a sérült szelepes gázpalack veszélyt jelent, és azonnal újra kell lecserélni.

A gázpalackon lévő tömlő csatlakozóját minden (új-)csatlakoztatáskor ellenőrizni kell, hogy nem szivárog-e. Minden palackcsere után ellenőrizd.8686

Fontos biztonsági intézkedések a kültéri gáztűzhely csatlakoztatása előtt Tartsd be a következő lépéseket, mielőtt csatlakoztatod a gázpalackot a Petromax kültéri gáztűzhelyre.

1. Győződj meg róla, hogy a gázpalack csatlakoztatása előtt ne legyen gyújtóforrás és/

vagy nyílt láng a közvetlen környezetben.

2. Győződj meg róla, hogy megfelelő gázpalack legyen megfelelő szeleppel.

3. Győződj meg róla, hogy a gázpalack szelepje zárva legyen (A szelepet az óramutató

járásával megegyező irányban lehet elzárni).

4. Győződj meg róla, hogy a gáztömlő 1,5 m-nél rövidebb, és megfelelő nyomásszabá-

lyozóval rendelkezik.

Győződj meg róla, hogy egyik alkatrész se legyen hibás és, hogy a gáztömlőn se repedések, se törések, se égett foltok ne legyenek.

6. Győződj meg róla, hogy a kültéri gáztűzhely legyen teljesen kikapcsolva és, hogy az

összes szelep zárva legyen. Gázpalack csatlakoztatása Csak szabványos gázpalackokkal használd a Petromax kültéri gáztűzhelyet. SOHA ne tárold a pót- vagy nem csatlakoztatott gázpalackokat a Petromax kültéri tűzhely alatt vagy annak közelében. A gázpalack csatlakoztatása előtt győződj meg róla, hogy a gázpalack szelepe legyen zárva. A nyomásszabályozót is ellenőrizd, hogy megfeleljen a rád vonatkozó törvényi rendel- kezéseknek. Kövesd a következő lépéseket a gázpalack és a kültéri gáztűzhely csatlako- ztatásához.

1. Csavarozd a mellékelt adaptert a kültéri gáztűzhely gázcsatlakozására.

Telepítsd a külön beszerzett csatlakozókészletet. Közben feltétlenül tartsd be a használati útmutatót, különösen az adott gyártó biztonsági utasításait.

Győződj meg róla, hogy a gáztömlő ne legyen megtörve és, hogy ne legyenek rajta hibák, pl. porózus vagy égett részek.

Még ne kapcsold be a kültéri gáztűzhelyet, hanem ellenőrizd a gázcsatlakozás esetleges szivárgásait. Ehhez kövesd a Tömítettség ellenőrzés fejezetet. A gázpalack újratöltése Azt javasoljuk, hogy a kültéri gáztűzhely gázpalackját akkor töltesd újra, ill. cseréld ki, amikor még nem ürült ki teljesen. Megfelelő szakkereskedésben töltesd újra vagy cseréld ki a gázpalackot A gázpalack kiszerelése: A) Először zárd el a gázbevezetést úgy, hogy elzárod a gázpalack szelepét. Majd a kültéri gáztűzhelyen lévő kezelőgombbal zárd el a gázbevezetést az esetleges belobbanások elkerülése érdekében. B) Válaszd le az összes szelepet és a nyomásszabályozós tömlőt a gázpalackról. C) A szakkereskedésben cseréld ki az üres gázpalackot egy újra. Első üzembe helyezés előtti ellenőrzés és időszakos ellenőrzések A kültéri gáztűzhely minden üzembe helyezése előtt végezz szemrevételezést és tömített- ség ellenőrzést. Azt javasoljuk, hogy ellenőriztesd az égők működését az első üzembe helyezés előtt, illetve az égők minden tisztítása után lehetőleg szakszemélyzettel és legalább kétévente.

A szemrevételezés során különösen arra figyelj, hogy a gázpalack megfelelően lett-e felállítva. Ide tartozik a biztonsági utasítások betartása, illetve a szakszerű csatlakoztatás (ehhez lásd a Gázcsatlakozás útmutatója – Gáz című fejezetet és az utána jövő fejezeteket). Emellett arra is kell ügyelned, hogy a gáztömlő, illetve a nyomásszabá- lyozó megfeleljen a biztonsági- és ellenőrzési meghatározásoknak, illetve 10 évnél ne legyenek régebbiek.

2. A tömítettség ellenőrzése

Győződj meg róla, hogy a kültéri gáztűzhely teljesen ki legyen kapcsolva. Mindig akkor kell a gázszivárgásokat ellenőrizni, amikor a gázvezető alkatrészeket, pl. gáztömlő, nyomásszabályozó vagy gázpalack, szereld le majd csatlakoztatod újra. Akkor is végezd el ezeket a szivárgásellenőrzéseket, ha a kültéri gáztűzhelyedet egy kereskedő szerelte előre. Sose gyújtsd be a gázégőt a szivárgásteszt során. Soha ne nyílt lánggal keresd a gázszivárgásokat. A szivárgásellenőrzés előtt győződj meg róla, hogy a közelben ne képződhessenek szikrák, és ne legyen nyílt láng. A szikrák vagy a nyílt láng robbanást okozhatnak, ami anyagi károkat és/ vagy súlyos vagy akár halálos sérüléseket vonhat maga után. Kétévente megfelelő szakszemélyzettel kell ellenőriztetni az üzemképes- séget és a biztonságot, mivel a gáz útján tömítetlenségek keletkezhetnek idővel. Kövesd az alábbi lépéseket a csatlakozások gázszivárgásainak ellenőrzése érdekében: Ehhez kell egy gázpalack egy szappanos oldat és egy kendő az oldat felhordásához. De szakkereskedésből beszerezhető, megfelelő habképző szivárgáskereső anyagot is alkalmazhatsz. A) Keverj össze szappant vagy mosószert vízben, vagy készítsen megfelelő szivárgásérzékelő szert. B) Nyisd ki a gázpalack szelepét a kézikerék balra forgatásával. C) Most ellenőrizd a szivárgást, nedvesítsd meg a csatlakozásokat a szappanoldattal vagy a szivárgásérzékelő spray-vel. Ha buborékok képződnek, vagy ha egy buborék nagyobb lesz, szivárgás lép fel. A következőket tedd, ha egy vagy több szivárgást észleltél A következő lépéseket kövesd, ha egy vagy több szivárgást észleltél:

1. Ha egy csatlakozón vagy összekötésen találsz szivárgást, akkor kézzel (ajánlott) húzd

meg a csatlakozót, és újra ellenőrizd a szivárgásokat szappanos oldattal vagy szivár- gásvizsgáló spray-vel.

Ha a csatlakozó újbóli meghúzása után is van szivárgás, akkor tekerd ki a gázt. NE HASZNÁLD TOVÁBB A KÜLTÉRI GÁZTŰZHELYET!

Nedves törlőkendővel tisztítsd meg a csatlakozókat a szivárgásvizsgáló spray-től vagy a szappanos oldattól.

4. Majd száraz törlőkendővel távolítsd el a kültéri gáztűzhely alkatrészein lévő folyadé-

Fordulj az illetékes forgalmazóhoz. A forgalmazók elérhetőségeit honlapunkon találod www.petromax.de8787

Tekerd a használni kívánt főzőmező kezelőgombját „MIN“ [ ] pozícióba a teljesítmény teszteléséhez.

„MAX“ [ ] pozícióban nagy lángnak kell lenni. „MIN“ [ ] pozícióban kis lángnak kell lenni. A lángnak minden pozícióban nyugodtan kell égni. Ha a láng láthatóan változékony, akkor kövesd a Hibaelhárítás című fejezetben lévő utasításokat vagy fordulj az illetékes szakkereskedéshez vagy ügyfélszolgálatunkhoz.

• Helyezz bográcsokat vagy serpenyőket a főzőmezőre a főzés megkezdéséhez.

Ügyelj a 15 cm, ill. 35 cm minimális, ill. maximális edényátmérőre. Ne használj nagyobb, ill. kisebb átmérőjű edényt. A kezelőgombbal szabályozd a láng nagyságát, ezáltal pedig a főzőmező kívánt teljesítményét Ha a gázégő meggyújtása több kísérlet után sem sikerül a kezelőgomb segítségével, akkor fordulj a kereskedőhöz vagy ügyfélszolgálatunkhoz. Ne hajolj a kültéri gáztűzhely fölé üzemelés során. Legalább a gyújtó- nyílásoktól 30 cm-es távolságban tartsd az arcodat és többi testrészed, illetve a ruházatod a kültéri gáztűzhely meggyújtásakor. Ha elbillenne a kültéri gáztűzhely az üzemelés során vagy a közelben lévő tárgyak meggyulladnának, akkor AZONNAL meg kell szakítani a gázbevezetést. Ehhez feltétlenül el kell zárni a gázpalack szelepét, illetve a gázbevezetés készüléken lévő kezelőgombját A gázégő manuális meggyújtása

• Győződj meg róla, hogy a szabályozó „OFF“ [•] pozícióban legyen.

A gázpalack és a szabályozó útmutatójában leírtak szerint nyisd ki a gázpalack szelepét.

Ha gyufát szeretnél használni, akkor azt javasoljuk, hogy extra hosszú gyufát használj. Gyújtsd meg, és tartsd a gázégő gyújtónyílásainak közvetlen tartományában.

• Csavard fel a főzőmezőn lévő gázbevezetést.

• Ellenőrizd, hogy az égő egyenletesen gyúlt-e meg és, hogy láng egyenletesen ég-e. A kültéri gáztűzhely kezelése során viselj megfelelő ruházatot. A ruhák hosszú, széles ujjai gyorsan lángra kaphatnak. Ne hajolj a kültéri gáztűzhely fölé üzemelés során. Legalább a gyújtó- nyílásoktól 30 cm-es távolságban tartsd az arcodat és többi testrészed, illetve a ruházatod a kültéri gáztűzhely meggyújtásakor. Ha a gázégő meggyújtása több kísérlet után sem sikerül se manuálisan se a kezelőgomb segítségével, akkor fordulj a kereskedőhöz vagy ügy- félszolgálatunkhoz. A gázégő kikapcsolása és a gázpalack leválasztása Kövesd az alábbi lépéseket, ha ki akarod kapcsolni a kültéri gáztűzhelyet:

Tekerd le a gázpalack gázcsapján lévő gázbevezetését úgy, hogy elzárod a gázszelepet. Amint elalszik a láng az égőn, tekerd a gázégő kezelőgombját „OFF“ [•] pozícióba, és hagyd a kültéri gáztűzhelyet teljesen kihűlni. Ehhez legalább 30 perc várakozási időt javaslunk. Megfelelően válaszd le a gázpalackot a kültéri gáztűzhelyről. A gázégő primer levegő előre be van állítva, és csavarozással van rögzítve. Szigorúan tilos módosítani a primer levegő beállítását. Esetleges hiba esetén csak szakszemélyzet végezheti. A gázfúvóka a gyújtási rendszer fontos alkotórésze. Ezt tilos kiszerelni vagy módosítani. Esetleges hiba esetén csak megfelelő szakszemélyzet cserélheti ki. A következőket tedd, ha nincs szivárgás

1. Tekerd ki a gázpalackon lévő gázbevezetést a szivárgásteszt befejezése után.

Nedves törlőkendővel tisztítsd meg a csatlakozókat a szivárgásvizsgáló spray-től vagy a szappanos oldattól.

3. Majd száraz törlőkendővel távolítsd el a kültéri gáztűzhely alkatrészein lévő folyadé-

4. A jelen használati útmutatóban leírt módon használd a kültéri gáztűzhelyet.

3. Az égők működésének ellenőrzése

Azt ajánljuk, hogy szakszemélyzettel ellenőriztesd az égők működését az első üzembe helyezés előtt, illetve az égők minden tisztítását követően. Az égők működésének ellenőrzése során a lángot kell figyelni. A láng csak az arra tervezett tartományban lehet a gázégőn. Ha az itt megnevezett helyektől eltérő pontokon is lenne láng, akkor azonnal állítsd le a kültéri gáztűzhelyet, és zárd el a gázpalackot. A következő lángképek esetleges hibára utalhatnak:

• A láng túl kicsi, ill. korom képződik. Ha az égő lángképe nem megfelelő, akkor az égők működésének ellenőrzése során kell megfelelően beállítani. Ezt a beállítást nem tudod önállóan végezni, biztonsági okokból szakszemélyzetnek kell elvégeznie. A megfelelő lángkép:

• Az összes égőnyílásból egyforma láng jön.

• A lángok nem emelkednek meg, de nem is süllyednek be.

• A lángok kékesek, hegyük pedig sárga. A kültéri gáztűzhely használata előtt A kültéri gáztűzhely minden használata előtt ellenőrizd, hogy a tömlőn vannak-e törések, repedések, porózus helyek, kopások vagy bevágá- sok. Ha sérüléseket észlelsz a tömlőn, akár csak látszólag csekélyeket, akkor tilos használni a kültéri gáztűzhelyet. Kizárólag engedélyezett, megfelelő nyomáscsökkentővel rendelkező pót tömlőre cseréld ki a tömlőt. Kérdések esetén fordulj az illetékes szakkereskedéshez. A forgal- mazók elérhetőségeit honlapunkon találod www.petromax.de A kültéri gáztűzhely alkalmazása beépített piezo gyújtóval Mielőtt használnád a kültéri gáztűzhely főzőtartományát, megfelelően be kell tartanod az Összeszerelés és üzembe helyezés, illetve A gázcsatlakozás útmutatója – LP-gáz című fejezetekben lévő összes lépést, és el kell olvasnod, illetve értelmezned kell a biz- tonsági utasításokat. Az alábbi lépéseket kövesd a kültéri gáztűzhely egyik gázégőjének meggyújtásához és a főzéshez. Egymás után mindig csak egy főzőmezőt gyújts meg (sose kettőt egyszerre!).

• Még ne tegyél bográcsot, serpenyőt vagy más edényt a kikapcsolt főzőmezőre.

• Csavard fel a gázpalack gázszelepét.

• Nyomd be az "OFF" [•]-pozícióban lévő kezelőgombot, és fordítsd balra "Gyújtás” [ ] állásra. A gázbevezetés ekkor ki van nyitva, és gáz áramlik az égőbe. Továbbra is tartsd lenyomva a gombot, és tekerd tovább balra "MAX” [ ] állásra. Közben egy kattanás hallható, és ezzel egyidőben gyújtószikra képződik. Még kb. 5 másodpercig tartsd nyomva a kezelőgombot, mivel különben a gázbevezetés lángőrzése megszakad, és így nem végezhető el teljesen a gyújtási folyamat. Amint felengeded a kapcsolót, a lángnak égnie kell.

• Ha a gyújtási folyamat nem volt sikeres, akkor ismételd meg a folyamatot.

• Ha a láng elalszik (pl. a szél miatt), akkor a szelep automatikusan bezár, és a gázbeve- zetés megszűnik. Ez az úgynevezett lángőrzés a Petromax kültéri gáztűzhely kezelése közbeni biztonságot szolgálja.8888

Tisztítás és ápolás Ne tisztítsd meg a kültéri gáztűzhelyet, ha üzemben van vagy, ha csatla- koztatva van a gázpalackhoz. Csak akkor tisztítsd meg a kültéri gáztűzhelyet, ha teljesen kihűlt. Ne tisztítsd a kültéri gáztűzhelyet tűzhelytisztítóval, súrolószerrel (konyhai tisztítószer), citrustartalmú tisztítószerekkel vagy más agresszív vagy éghető tisztítószerekkel. Ne használj a tisztításhoz súrolószivacsot. Elsősorban a kültéri gáztűzhely bevonatos felületei érzékenyek. Ne mártsd vízbe a kültéri gáztűzhelyet. A Petromax kültéri gáztűzhely összes részét meg lehet tisztítani kereskedelemben kapható tisztítószerekkel (pl. öblítőszer, univerzális-/semleges tisztítószer, stb.) az ételmaradékoktól és szennyeződésektől. A kültéri gáztűzhely bevonatos felületeit mindig különösen óvato- san kell tisztítani. Kövesd az alábbi lépéseket a kültéri gáztűzhely tisztításához. Teljesen kapcsold ki a Petromax kültéri gáztűzhelyet és várj, amíg teljesen kihűl.

1. Megfelelően válaszd le a gázpalackot a kültéri gáztűzhelyről.

Óvatosan távolítsd el a zsírt és egyéb maradékokat a kültéri gáztűzhely felületéről, illetve a szélvédőről meleg szappanos vízzel és szöszmentes kendővel, utána pedig mosd le tiszta vízzel.

3. A maradék vizet töröld le egy száraz törlővel.

4. Az ajánljuk, hogy legalább évente egyszer tisztítsd meg a gázégőt kereskedelemben

kapható pipatisztítóval. Karbantartás és tárolás Mindig gyermekektől és állatoktól elzárva tárold a kültéri gáztűzhelyet. Ne csatlakoztatott gázpalackkal tárold a kültéri gáztűzhelyet. A kültéri gáztűzhelyet mindig száraz, illetve gyermekektől és állatoktól elzárt helyen kell tárolni. Tárolás előtt mindig tisztítsd meg a kültéri gáztűzhelyet az ételmaradékoktól és a szennyeződésektől. Kövesd az alábbi lépéseket a kültéri gáztűzhely használat utáni tároláshoz.

Biztosítsd, hogy a kültéri gáztűzhely teljesen kihűljön és durva szennyeződésektől mentes legyen.

2. Győződj meg róla, hogy az összes kezelőgomb „OFF“ [•] pozícióban legyen.

3. Győződj meg róla, hogy a kültéri gáztűzhelyet leválasztottad a gázpalackról, amely

Száraz és időjárás ellen védett helyen tárold a kültéri gáztűzhelyet. Erre pl. a kerti tároló, a garázs vagy hasonlók alkalmasak.

5. Jól takard le a kültéri gáztűzhelyet a por elleni védelem érdekében.

6. A kültéri gáztűzhelyen használt edényeket lehetőleg külön tárold, ill. jól csomagold

be őket a felületi rozsda megelőzése érdekében.

Hűvös, fagymentes, száraz helyen tárold a gázpalackot. Jól szellőző helyen, ne pincében vagy mélyedések, lefolyók vagy aknák közelében tárold a gázpalackot. Garancia és ügyfélszolgálat Garancia Szakszerű használat esetén a Petromax kültéri gáztűzhelyre két év garanciát kapsz a vásárlás dátumától számítva. Ez nem vonatkozik a kopó alkatrészekre. Ha az anyag sérülése vagy gyártási hibák miatt nem működik megfelelően a termék, akkor kérhetsz utójavítást. Ezzel kapcsolatban fordulj az illetékes kereskedőhöz. Hibaelhárítás Probléma Lehetséges megoldás A kültéri gáztűzhely imbolyog vagy billeg A lábak különböző távolságban helyezhetők fel a kültéri gáztűzhely keretére. Az imbolygás / billegés így egyenlíthető ki. Ügyelj rá, hogy stabil, egyenes és tűzálló legyen az alap- felület. A gázpalackot nem lehet csatlakoztatni Ellenőrizd, hogy a használt gázpalack / nyomáscsökkentő megfelel-e a nemzeti csatlakozási feltételeknek. Egy vagy több égő nem gyullad meg Zárd el a gázbevezetést, és várj pár percet, amíg a már kiáramlott gáz elszáll. Próbáld meg újra meggyújtani az égőt. Próbáld meg az égőt manuálisan egy gyufával vagy hasonló- val meggyújtani. A piezo gyújtó esetlegesen rosszul beállított elektródája. Ellenőrizd, hogy a gázpalack szelepe nyitva van-e. Ellenőrizd a szivárgásokat. Ellenőrizd, hogy nyitva van-e a kültéri gáztűzhelyen lévő gázszelep. Javítás érdekében fordulj a szakkereskedéshez vagy ügy- félszolgálatunkhoz. A gázpalack (majdnem) üres Ellenőrizd, hogy a gázpalack (majdnem) üres-e. Cseréld ki a gázpalackot egy újra. Gázszag érezhető Zárd el a gázpalackon lévő gázbevezetést, és hagyd kihűlni a készüléket. Ellenőrizd, hogy az összes csatlakozás tömített-e (szivár- gásteszt). Az égő rendkívül kis lánggal ég Ellenőrizd, hogy a megfelelő nyomáscsökkentőt használod-e. Ellenőrizd, hogy a gázpalack még megfelelő töltöttségű-e. Ellenőrizd, hogy a gáz elszökik-e más helyen (szivárgásteszt). Ellenőrizd, hogy a gáz útja blokkolva van-e (pl. el- szennyeződött égő vagy becsípett tömlő által). Az égő rendkívül magas lánggal ég Ellenőrizd, hogy a megfelelő nyomáscsökkentőt használod-e. Fordulj a szakkereskedéshez, ügyfélszolgálatunkhoz vagy gázszerelőhöz. Ha olyan probléma lép fel, amelyet nem tudsz megoldani az itt megadott módszerekkel, akkor fordulj az illetékes szakkereskedéshez vagy az ügyfélszolgálatunkhoz. Az általános elérhetőségeket honlapunkon találod www. petromax.de

Ügyfélszolgálat Kérdések és problémák esetén szívesen segítünk. Ügyfélszolgálatunkat e-mailben a következő címen éred el: service@petromax.de A Petromax kültéri gáztűzhelyhez tartozó Petromax termékeket online találod a www.petromax.de címen.8989
