KÄYTTÖOHJE ge90s Petromax

ega kuumakahjustusi.

Petromax-kaasupöydän käyttöohje Kiitokset siitä, että päätit hankkia Petromax-kaasupöydän. Olemme varmoja, että saat vielä paljon iloa kaasupöydästäsi ja voit kokea ulkokeittiön tarjoaman alkuperäisen monipuolisuuden. Käytä laitetta vain ulkona. Lue käyttöohje huolellisesti ennen käyttöönottoa. Turvaohjeet Kun tuntuu kaasunhajua:

1. Älä missään tapauksessa käytä kaasupöytää.

2. Sulje kaasunsyöttö laitteeseen.

3. Sammuta kaikki avoliekit.

Jos kaasunhajua tuntuu edelleen, pysy etäällä kaasupöydästä ja ilmoita asiasta vii- pymättä palokunnalle ja kaasupullojen myyjälle. Muutoin saattaa syttyä tulipalo tai tapahtua räjähdys, jotka voivat aiheuttaa esinevahinkoja ja vakavia, jopa kuolemaan johtavia loukkaantumisia. ge45-s ge90-s Sisällysluettelo Johdanto ja tärkeitä ohjeita 60 Tuotekuvaus 60 Turvaohjeet ja varoitukset 61-62 Kohdemaat, liitäntäehdot ja tehotiedot 62 Toimituksen sisältö ja Tekniset tiedot 62-63 Asennus ja käyttöönotto 63 Kaasuliitäntää koskevat ohjeet – LP-kaasu 63-64 Tarkastus ennen ensimmäistä käyttöönottoa ja säännöllisesti tehtävät tarkastukset 64 Ennen kaasupöydän käyttöä 65 Puhdistus ja hoito 65 Huolto ja varastointi 66 Takuu ja huoltopalvelu 66 Ongelmien käsittely 66 Johdanto ja tärkeitä ohjeita Tästä käyttöohjeesta löydät tärkeitä tietoja Petromax-kaasupöydän asianmukaisesta asen- nuksesta ja turvallisesta käytöstä. Lue tämä käyttöohje huolellisesti ennen kaasupöydän asennusta ja käyttöä. Kiinnitä erityistä huomiota turvaohjeisiin. Säilytä käyttöohje hyvässä tallessa, niin että se on aina saatavilla, kun Petromax-kaasupöytää käytetään. Jos kaasupöytä luovutetaan toisille henkilöille, täytyy myös käyttöohje aina antaa heille. Tuotekuvaus Petromax-kaasupöytä on ihanteellinen keittoasema ulkona keittämiseen. Kaasupoltin huolehtii riittävästä tehosta, jotta myös suurissa padoissa ja pannuissa voidaan keittää ja paistaa tehokkaasti avoliekillä. Kookas tuulisuoja suojaa kaasuliekkiä ja erottaa keittoalan tehokkaasti. Tämä mahdollistaa energiaa säästävän ruuanlaiton ulkona. LP-kaasun helppo käyttö mahdollistaa ruokien ja juomien valmistuksen puhtaalla ja hallitulla tavalla, täysin ilman savua ja kipinöiden lentämistä ja ilman pölyäviä polttojätteitä. Kaasupolttimen suojatun sijoituksen ansiosta kaasupöytä on käytön aikana miellyttävän hiljainen. Kun kaasupöydällä on suurin kuormitus - yhdellä polttimella varustetulla pöydällä enintään 80 kg ja useammalla polttimella varustetulla 100 kg – valurautaiset padat ja pannut ovat aina turvallisesti pöydällä miellyttävällä työkorkeudella (87 cm). Petromax-kaasupöytä on siirrettävä, ja sen voi siten nopeasti pystyttää puutarhaan, terassille tai camping-paikalle ja ottaa käyttöön. Käytettävät käsitteet ja symbolit Seuraavia turvaohjeita on ehdottomasti noudatettava, kun Petromax-kaasupöytää käyte

tään. Jos näitä turvaohjeita ei noudateta, voi aiheutua vakavia henkilö- ja esinevahinkoja. Turvaohjeet on jaettu eri kategorioihin. Nämä kategoriat eivät kerro ohjeiden tärkeyttä. Kaikki kategoriat ovat yhtä tärkeitä, ja niiden sisältämät ohjeet on otettava huomioon ja niitä on noudatettava. Tämä symboli viittaa tilanteeseen, joka voi johtaa terveydellisiin haittoihin tai laitteen vaurioihin. NOUDATA NÄITÄ OHJEITA EHDOTTOMASTI!6161

q Turvaohjeet ja varoitukset Yleiset turvaohjeet ja varoitukset q Lapset eivät saa käyttää Petromax-kaasupöytää. Kaikki kaasupöydän osat kuumenevat käytön aikana hyvin kuumiksi. Pidä sen vuoksi lapset ja eläimet aina kaukana kaasupöydästä, erityisesti silloin, kun se on käytössä! q Älä koskaan jätä kaasupöytää ilman valvontaa sen käytön aikana! q Kaasupöytä ei ole lämmityslaite, eikä sitä saa käyttää tähän tarkoitukseen! q Tätä kaasupöytää ei ole tarkoitettu ammattimaiseen käyttöön!

Käytä kaasupöytää vasta sen jälkeen, kun kaikki osat on asennettu ja liitetty asianmukaisesti!

Käsittele Petromax-kaasupöytää aina huolellisesti. Kaasupöytä kuumenee sitä käytettäessä. Älä koskaan jätä kaasupöytää ilman valvontaa sen käytön aikana, äläkä missään tapauksessa liikuta sitä sen käytön aikana tai kun se on kuuma!

Käytettäessä alkoholia ja/tai reseptiä edellyttäviä tai reseptivapaita lääkkeitä voi käyttäjän kyky koota kaasupöytä asianmukaisesti ja käyttää sitä turvallisesti heikentyä. Sen vuoksi alkoholin ja/tai reseptilääkkeiden tai reseptivapaiden lääkkeiden vaikutuksen alaisena olevien henkilöiden ei pitäisi käyttää kaasupöytää!

Pidä toimivia palonsammutusvälineitä aina valmiina kaasupöydän välittömässä läheisyydessä! q Älä käytä kaasupöytää, jos se on vioittunut tai jos letkut, osat tms. ovat vioittuneet. Älä koskaan korjaa vaurioita yksin, vaan ota joka tapauksessa yhteyttä jälleenmyyjään tai valmistajaan! q Älä käytä kaasupöytää sateella tai kovalla tuulella! Sijoituspaikkaa ja käyttöä koskevat turvaohjeet ja varoitukset

Käytä Petromax-kaasupöytää ainoastaan ulkona hyvin tuuletetussa paikassa. Sitä ei missään tapauksessa saa käyttää suljetuissa tiloissa. Älä käytä kaasupöytää autotallissa, mökissä, katoksessa tai muissa rakenteilla ympäröidyissä paikoissa!

Kaasupöytä ei ole kalusteihin sijoitettava laite. Älä asenna kaasupöytää laitemoduuliin tai kaappiin. Mikäli tätä ohjetta ei noudateta, saattaa syntyä tulipalo tai räjähdys, jolloin voi aiheutua esinevahinkoja ja/tai vakavia tai jopa kuolemaan johtavia henkilöiden loukkaantumisia!

Älä missään tapauksessa käytä Petromax-kaasupöytää auton tavaratilassa tai kombimal- lisessa autossa, pienoiskuorma-autossa, pikkubussissa, maastoautossa tai asuntovaunussa! q Älä käytä kaasupöytää veneissä tai muissa kuljetusvälineissä!

Kun kaasupöytää käytetään, sen pitää olla tasaisella, lujalla alustalla, eikä sen välittömässä läheisyydessä saa olla palamiskykyisiä materiaaleja. Maan ollessa pehmeää voivat laitteen jalat upota niin, että pöytä ei enää ole suorassa!

Varmista, että asennus ja käyttöönotto tapahtuvat asianmukaisesti. Noudata tällöin ehdottomasti tässä käyttöohjeessa kuvattuja vaiheita. Katso lukua Asennus ja käyttöö- notto sekä Kaasuliitäntää koskevat ohjeet – LP-kaasu. Älä koskaan tee kaasupöytään rakenteellisia muutoksia. Ne voivat johtaa onnettomuuksiin. Lisäksi menetät silloin kaikki tuotetakuuseen ja takuuseen perustuvat oikeudet. Ohjeiden vastainen toiminta voi johtaa tulipaloon tai räjähdykseen, jotka voivat aiheuttaa esinevahinkoja ja/tai vakavia tai jopa kuolemaan johtavia loukkaantumisia ihmisille ja eläimille. q Älä koskaan kumarru kaasupöydän yli ruokaa laittaessasi. Käytä aina sopivaa vaatetusta. Pitkät, väljät hihat syttyvät helposti tuleen. q Loukkaantumisvaara! Käytä aina vain yhtä keittoastiaa kaasupoltinta kohden.

Kaasupöytä ja kaikki sen osat kuumenevat käytössä hyvin kuumiksi. Pidä kuumuutta kestäviä käsineitä, kun käytät kaasupöytää. Suosittelemme Petromax Aramid Pro 300 -käsineitä.

Kun käytät öljyä tai rasvaa, kaasupöydän välittömässä läheisyydessä tulisi aina pitää valmiina kunnollisia palonsammuttimia (jauhesammutin, sammutuspeite). q Jos syttyy tulipalo, siirry itse ja vie kaikki muutkin henkilöt turvallisen etäisyyden päähän kaasupöydästä ja ilmoita tulipalosta heti palokunnalle!

Älä koskaan yritä sammuttaa öljy- tai rasvapaloa vedellä. Se voi johtaa tulipaloon, räjähdykseen tai liekkivanaan, jotka aiheuttavat esinevahinkoja ja vakavia, jopa kuolemaan johtavia loukkaantumisia. q Kaasupöydällä käytettävän keittoastian halkaisijan ei pitäisi olla alle 15 cm tai yli 35 cm. q Yhdellä polttimella varustetun kaasupöydän kuormitus saa olla enintään 80 kg ja moni- polttimisen enintään 100 kg. q Jos kaasupöydän käytön aikana alkaa sataa, se pitää hetki kytkeä kokonaan pois päältä. Älä missään tapauksessa yritä siirtää laitetta. Kaasun käsittelyä ja kaasupöydän puhdistusta koskevat turvaohjeet ja varoitukset q Käytä Petromax-kaasupöydän kanssa vain standardien mukaisia kaasupulloja. q Älä varastoi varakaasupulloja tai liittämättömiä kaasupulloja kaasupöydän alle tai sen läheisyyteen tai 3 m säteelle siitä. q Älä varastoi ja/tai käytä bensiiniä tai muita helposti syttyviä nesteitä tai aineita 8 m säteellä kaasupöydästä. q Älä aseta syttyviä esineitä kaasupöydälle tai sen läheisyyteen.

60 cm säteellä kaasupöydän ylä- tai alapuolella, sen takana tai sivulla ei saa olla syttyviä materiaaleja (kuivia kasveja, puuta, paperia, ruohoa tms.). q Maakaasun käyttö kaasupöydän kanssa ei ole sallittua. Kaasupöydän muuttaminen maakaasun kanssa käytettäväksi sekä yritykset käyttää maakaasua tämän kaasupöy- dän kanssa ovat vaarallisia ja johtavat kaikkien tuotetakuuta ja takuuta koskevia oikeuksien menettämiseen. q Jos poltin sammuu käytön aikana, sulje kaikki kaasuventtiilit. Odota viisi minuuttia ennen kuin sytytät polttimen uudestaan. Noudata tällöin tämän käyttöohjeen luvun Ennen kaasupöydän käyttöä ohjeita. q Jos syttyy rasvapalo, aseta kaikki polttimet asentoon "OFF" [•] ja sulje kaasupullo. Pidä hätätapausta varten aina valmiina jauhesammutinta ja/tai sammutuspeitettä.

Jos Petromax-kaasupöytä on ollut pitkään varastoituna tai käyttämättä, tarkasta, onko kaasuvuotoja ja polttimen tukkeutumista ennen kuin käytät sitä. Tähän liit- tyvät ohjeet löytyvät luvusta Tarkastus ennen ensimmäistä käyttöönottoa ja säännöllisesti tehtävät tarkastukset. q Älä koskaan etsi kaasuvuotoa avoliekin avulla. q Älä missään tapauksessa käytä Petromax-kaasupöytää, jos jokin kaasuliitin vuotaa. q Jos kaasupöytää ei käytetä, sulje pullon venttiili ja irrota kaasupullo. Varastoi kaasu- pullo hyvin tuuletettuun paikkaan ulos tai puoliavoimeen suojaan. q Varmista, että kaasupulloja vaihdettaessa lähellä ei ole syttymislähteitä.

Suojaa kaasuletku aina voimakkaalta kuumuudelta. Pidä se etäällä kaikenlaisista lämmönlähteistä.

Varmista, että kaasupullo vaihdetaan tai liitetään vain ulkona ja etäällä syttymis- lähteistä.

Lommoontunut ja/tai ruostunut kaasupullo voi aiheuttaa vaaroja. Älä missään tapauksessa käytä kaasupulloa, jonka venttiili on vioittunut.

Myös melkein tyhjissä kaasupulloissa on aina jäännösmäärä kaasua. Kuljeta ja varastoi tyhjentynyt kaasupullo sen vuoksi samalla varovaisuudella kuin täysi kaasupullo. Kuljeta kaasupulloa ainoastaan venttiili suljettuna, venttiilin tiivistekupu paikalleen kierrettynä tai venttiilin suojakupu päälle asetettuna, kun kyseessä ovat ilman suo- jakaulusta olevat pullot. Jätä kaasupullo autoon vain välitöntä kuljetusta varten ja huolehdi läpituuletuksesta kuljetuksen aikana.6262

q Älä missään tapauksessa yritä irrottaa kaasunsäädintä tai muita kaasujohdon asen- nusosia kaasupöydän käytön aikana. q Älä liikuta kaasupulloa kaasupöydän käytön aikana. q Käytä ainoastaan viranomaisten hyväksymää kaasuletkua ja paineensäädintä. q Kaasuletku saa olla enintään 1,5 m pituinen. q Puhdista Petromax-kaasupöytä säännöllisin väliajoin. Noudata luvussa Puhdistus ja hoito annettuja ohjeita.

Kun puhdistat venttiileitä tai polttimia, älä pistä vieraita esineitä suuttimiin tai liittimiin. Ne voivat vioittua. Kohdemaat, liitäntäehdot ja tehotiedot Kohdemaat Laiteluokka, suutintunnus Bulgaria, Tanska, Viro, Suomi, Islanti, Liettua, Latvia, Malta, Alankomaat, Norja, Romania, Ruotsi, Slovakian tasavalta, Slovenia, Espanja, Unkari, Tšekin tasavalta, Turkki, Kypros, Kroatia

B/P (30), 115 Butaani, propaani ja niiden sekoitukset, 30 mbar, 5 kW, 383,4 g/h, ge45-s-30 Butaani, propaani ja niiden sekoitukset, 30 mbar, 10 kW, 766,8 g/h, ge90-s-30 Andorra, Belgia, Ranska, Kreikka, Yhdistynyt kuningaskunta ja Pohjois-Irlanti, Irlanti, Italia, Liechtenstein, Luxemburg, Monaco, Portugali, San Marino, Sveitsi

P (50), 110 Propaani, 50 mbar, 5 kW, 371,0 g/h, ge45-s Propaani, 50 mbar, 10 kW, 742,0 g/h, ge90-s Kaasulaji, liitäntäpaine, teho, kulutus, viite Toimituksen sisältö ja Tekniset tiedot Toimituksen sisältö Kun purat saapunutta toimitusta, tarkasta, onko kaasupöydän toimituksen sisältö täy- dellinen. Seuraavat osat kuuluvat toimitukseen: Yhdellä polttimella varustettu Petromax-kaasupöytä:

3. 1 tuulisuoja (uloskäännettävä)

5. 4 siipiruuvia tuulisuojalle

6. 4 kiristysvipua tukijaloille

7. 1 adapteri liitäntäsarjalle (paineensäädin ja letku)

8. Käyttöohje (ei kuvassa)

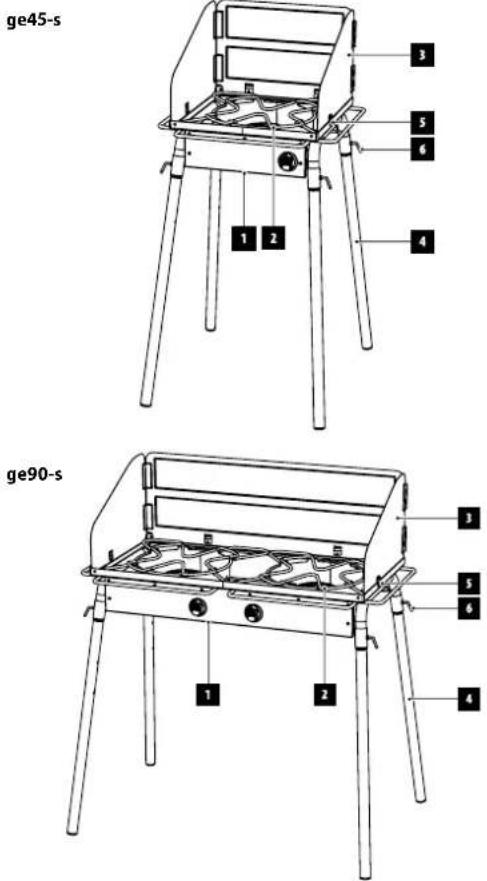

Useammalla polttimella varustettu Petromax-kaasupöytä:

1. 2 kaasu pol tint a

2. 2 alustaa keittoastialle (irrotettavia)

3. 1 tuulisuoja (uloskäännettävä)

5. 4 siipiruuvia tuulisuojalle

6. 4 kiristysvipua tukijaloille

7. 1 adapteri liitäntäsarjalle (paineensäädin ja letku) 8. Käyttöohje (ei kuvassa)

8. Käyttöohje (ei kuvassa)

Tekniset tiedot Malli ge45-s, ge45-s-30, ge45-s-37 ge90-s, ge90-s-30, ge90-s-37 Kork. x lev. x syv. 115,6 x 57,7 x 67,7 cm 115,6 x 102,7 x 67,7 cm Materiaali Teräs, jauhepäällystetty Teräs, jauhepäällystetty Keittoastian alustan materiaali Jaloteräs Jaloteräs Paino 13,3 kg 20,5 kg Kaasupolttimien lukumäärä 1 2 Keittokentän mitat n. 45 x 45 cm n. 45 x 45 cm Pintakuormitus (enint.) 80 kg 100 kg Tuulisuojan korkeus (takana) 28 cm 28 cm Tuulisuojan materiaalipaksuus 2 mm 2 mm Tukijalkojen pituus 77,2 cm 77,2 cm Tukijalkojen halkaisija 3,2 cm 3,2 cm Laiteluokka ja kaasulaji ks. taulukko "Kohdemaat, liitäntäehdot ja tehotiedot" ks. taulukko "Kohdemaat, liitäntäehdot ja tehotiedot" Liitäntäpaine ks. taulukko "Kohdemaat, liitäntäehdot ja tehotiedot" ks. taulukko "Kohdemaat, liitäntäehdot ja tehotiedot" Asennus ja käyttöönotto Älä ota Petromax-kaasupöytää käyttöön, jos siinä on viallisia osia tai osia puuttuu. Noudata ehdottomasti kaikkia tämän käyttöohjeen luvussa Turvaohjeet ja varoitukset annettuja ohjeita.

Aseta tukijalat kaasupöydässä olevaan rakennelmaan ja kiristä ne kiristysvivuilla ja pystytä kaasupöytä. (Huomio: Tukijalat voidaan asettaa eri leveyksille kaasupöytään.) Huolehdi siitä, että valitset kaasupöydälle tasaisen, lujan ja tulenkestävän alustan. Muutoin voivat kaasupöydän pitkät tukijalat upota, jolloin kaasupöytä joutuu asentoon, jossa se ei ole suorassa. Kaasupöytää voidaan käyttää myös ilman tukijalkoja.

2. Mikäli haluat käyttää kaasupöytää tuulisuojan kanssa, aseta tuulisuoja niin, että sen

saranat osoittavat ulospäin, ja kiinnitä se kahdella siipiruuvilla. Huomautus: Pöydät voidaan koota ja purkaa miten monta kertaa tahansa, ja ne voidaan ahtaa tilaan kuljetusta tai säilytystä varten.

Yhdistä kaasupullo vain sillä tavalla kuin tämän käyttöohjeen seuraavassa luvussa Kaasupullon liittäminen kerrotaan. Sen jälkeen voit keittää ja paistaa Petromax- kaasupöydällä ulkona valurautapadassa, valurautapannussa tms. Kaasuliitäntää koskevat ohjeet – LP-kaasu Petromax-kaasupöydän kanssa saa käyttää vain hyväksyttyä kaasua. Kaasupulloa koskevia tärkeitä ohjeita Kaasupullo on aina asennettava, kuljetettava ja varastoitava seisovassa asennossa. Sitä ei saa missään tapauksessa pudottaa tai käsitellä huolimattomasti. Älä koskaan varastoi kaasupulloa suoralle auringonvalolle alttiiseen paikkaan tai paikkaan, jossa lämpötila voi nousta yli 51°C:seen (niin kuuma, että ei voi enää koskea käsin). Älä esim. jätä kaasupul- loa autoon lämpiminä päivinä. Ks. osa Ohjeita LP-kaasun turvalliseen käsittelyyn. Turvaohjeiden noudattamatta jättäminen voi johtaa tulipaloon, joka voi aiheuttaa esinevahinkoja ja vakavia tai jopa kuolemaan johtavia loukkaantumisia. Älä KOSKAAN varastoi varapulloja tai liittämättömiä kaasupulloja kaa- supöydän alle tai sen läheisyyteen. Tämän säännön noudattamatta jättäminen voi johtaa esinevahinkoihin, tulipaloon ja/tai vakavaan tai kuolemaan johtavaan loukkaantumiseen. Ohjeita LP-kaasun turvalliseen käsittelyyn

• LP-kaasu on petrokemiallinen tuote kuten polttoaine ja maakaasu. Se on tavallisissa lämpö- ja painetiloissa kaasun muodossa. Tietyssä paineessa, esim. kaasupullossa, kaasu on nestemäistä. Kun painetta lasketaan, neste höyrystyy heti ja muuttuu kaasumaiseksi.

LP-kaasun haju on siihen sekoitetun hajuaineen vuoksi samanlainen kuin maakaasulla. Kiinnitä aina huomiota tähän hajuun, jotta havaitset ulosvirtaavan kaasun ajoissa.

LP-kaasu on ilmaa raskaampaa. Ulosvirtaava kaasu voi kerääntyä matalalla oleviin paikkoihin hajaantumatta.

• Kaasupullo on aina asennettava, kuljetettava ja varastoitava seisovassa asennossa.

• Kaasupulloja ei saa koskaan päästää putoamaan, ja niitä on käsiteltävä varovasti.

• Älä koskaan säilytä kaasupulloa paikassa, johon aurinko paistaa suoraan, tai paikassa, jossa lämpötila saattaa nousta yli 51°C:seen (niin kuuma, että ei voi enää koskea käsin). Älä esimerkiksi jätä kaasupulloa lämpiminä päivinä autoon tai suoraan auringon- paisteeseen.

• Käsittele tyhjentyneitä kaasupulloja yhtä varovasti kuin täysinäisiä kaasupulloja. Sil- loinkin, kun kaasupullossa on vain jäämä jäljellä, kyseessä on kuitenkin paineellinen kaasu pullossa. Sulje kaasupullon venttiili aina aivan ensimmäiseksi ennen kuin irrotat pullon kaasupöydästä.

Älä käytä vioittuneita kaasupulloja. Lommoontuneet tai ruosteiset kaasupullot tai kaasupullot, joissa on vioittunut venttiili, ovat vaarallisia, ja ne pitää heti vaihtaa uusiin kaasupulloihin.

Kaasupullon letkun liittimen vuodottomuus on tarkastettava aina, kun kaasupullo liitetään (tai liitetään uudestaan) kaasupöytään. Tee tarkastus aina kaasupullon vaihdon jälkeen. Tärkeät varotoimenpiteet ennen kaasupöydän liittämistä Suorita seuraavat vaiheet, ennen kuin liität kaasupullon Petromax-kaasupöytään.

1. Varmista, että ennen kaasupullon liittämistä välittömässä läheisyydessä ei ole sytty-

mislähteitä ja/tai avotulta.

2. Varmista, että kaasupullo ja kaasupullon venttiili ovat oikeanlaisia.

3. Varmista, että kaasupullon venttiili on kiinni (venttiili suljetaan myötäpäivään kiertä-

Varmista, että kaasuletku ei ole yli 1,5 m pituinen ja että siinä on sopiva paineensäädin.

Varmista, että kaikki osat ovat virheettömiä ja että kaasuletkussa ei ole säröjä, taittumia tai kuumuuden tummentamia kohtia.

6. Varmista, että kaasupöytä on täydellisesti kytketty pois päältä ja että kaikki venttiilit

on suljettu. Kaasupöydän liittäminen Käytä Petromax-kaasupöytää vain standardien mukaisten kaasupullojen kanssa. Älä KOSKAAN varastoi varapulloja liittämättömiä kaasupulloja Petromax- kaasupöydän alle tai sen läheisyyteen. Varmista ennen kaasupullon liittämistä, että kaasupullon venttiili on kiinni. Varmista paineensäätimen avulla, että sinua koskevia lakimääräyksiä noudatetaan. Yhdistä kaasupullo kaasupöytään seuraavin vaihein.

1. Kierrä toimitukseen kuuluva adapteri kaasupöydän kaasuliittimeen.

2. Asenna erikseen hankkimasi liitäntäsarja. Noudata tällöin ehdottomasti käyttöohjetta

ja erityisesti kyseisen valmistajan turvaohjeita.

Varmista, että kaasuletku ei ole taittunut ja että siinä ei ole vikoja, kuten haurastuneita ja mustuneita kohtia.

4. Älä vielä kytke kaasupöytää päälle, vaan tarkasta ensin, onko kaasuliitännässä mah-

dollisesti vuotoja. Noudata osan Tiiviystarkastus ohjeita. Kaasupullon uudelleentäyttö Suosittelemme, että täytätät kaasupöydän kanssa käytettävän kaasupullon tai vaihdat sen, ennen kuin se on täysin tyhjä. Vie kaasupullo täyttämistä tai vaihtoa varten jälleenmyyjälle. Kaasupullon irrotus: A) Sulje ensin kaasunsyöttö kiertämällä kaasupullon venttiili kiinni. Sulje sen jälkeen kaasunsyöttö kaasupöydän käyttönapilla, jotta humahduksia ei pääse syntymään. B) Irrota kaikki venttiilit ja paineensäätimellä varustettu letku kaasupullosta. C) Vaihda tyhjä kaasupullo jälleenmyyjäliikkeessä uuteen. Tarkastus ennen ensimmäistä käyttöönottoa ja säännöllisesti tehtävät tarkastukset Tee kaasupöydälle aina ennen käyttöönottoa silmämääräinen tarkastus sekä tiiviystar- kastus. Suosittelemme polttimon toimintatarkastusta ennen ensimmäistä käyttöönottoa sekä aina polttimon puhdistuksen jälkeen. Parasta olisi, kun alan ammattilaiset tekisivät sen vähintään joka toinen vuosi.

1. Silmämääräinen tarkastus

Silmämääräisessä tarkastuksessa pitäisi erityisesti varmistaa, että kaasupullo on sijoitettu asianmukaisesti. Tähän kuuluu turvaohjeiden noudattaminen sekä asianmukainen liitäntä (ks. osa Kaasuliitäntää koskevat ohjeet – kaasu ja sitä seuraavat osat). Lisäksi pitäisi varmistaa, että kaasuletku ja paineensäädin vastaavat uusimpia turvallisuus- ja tarkastus- määräyksiä eivätkä ole 10 vuotta vanhempia.

Varmista, että kaasupöytä on kytketty pois päältä täydellisesti. Kaasuvuotojen mahdollisuus pitäisi tarkastaa aina silloin, kun kaasua syöttävät osat, kuten kaasuletku, paineensäädin tai kaasupullo on irro- tettu ja liitetty uudestaan. Tee vuototestit myös silloin, kun jälleenmyyjä on esiasentanut kaasupöy- dän. Älä missään tapauksessa sytytä kaasupolttimoa vuototestien aikana. Älä koskaan etsi kaasuvuotoa avoliekin avulla. Varmista ennen vuototarkas- tusta, että lähistöllä ei voi syntyä kipinöitä eikä ole avoliekkejä. Kipinät ja avoliekit voivat aiheuttaa räjähdyksen, joka voi johtaa esinevahinkoihin ja/tai vakaviin tai jopa kuolemaan johtaviin loukkaantumisiin. Joka toinen vuosi alan ammattilaisten pitäisi tarkastaa laitteiden toimin- takyky ja turvallisuus, koska kaasunkulussa voi esiintyä laitteiden van- henemisesta johtuvia vuotoja. Tarkasta seuraavin vaihein, onko liitännöissä kaasuvuotoja. Tarvitset kaasupullon, saippualiuosta ja liinan liuoksen levittämiseen. Voit käyttää myös alan erikoisliikkeistä saatavia vaahtoa muodostavia vuodonetsintäaineita. A) Sekoita saippua tai pesuaine veteen tai pidä sopivaa vuotojen havaitsemisainetta valmiina. B) Avaa kaasupullon venttiili kääntämällä käsipyörää vastapäivään. C) Tarkista nyt vuodot kostuttamalla liitännät saippualiuoksella tai vuodonilmaussuih- keella. Jos muodostuu kuplia tai jos kupla kasvaa, siinä on vuoto. Toimi näin, jos on vuoto tai useampia vuotoja Toimi seuraavin vaihein, jos on vuoto tai useampia vuotoja:

Jos toteat vuodon liittimessä tai yhteydessä, kiristä liitin käsin (suositeltavaa) ja tarkasta uudestaan saippualiuoksen tai vuodonetsintäsprayn avulla, onko vuotoja.

Jos liittimen uudestaan kiristämisen jälkeenkin on vuotoa, sulje kaasunsyöttö. ÄLÄ ENÄÄ KÄYTÄ KAASUPÖYTÄÄ!

3. Puhdista liittimet saippualiuoksesta tai vuodonetsintäspraystä kostealla liinalla.

4. Poista sen jälkeen nestejäämät kaasupöydän osista kuivalla liinalla.

5. Ota yhteyttä lähimpään jälleenmyyjään. Jälleenmyyjien yhteystiedot löytyvät netti-

sivuiltamme www.petromax.de Toimi näin, jos ei ole vuotoja

1. Kun vuototestit on päätetty, sulje kaasunsyöttö kaasupullosta.

2. Puhdista liittimet saippualiuoksesta tai vuodonetsintäspraystä kostealla liinalla.

3. Poista sen jälkeen nestejäämät kaasupöydän osista kuivalla liinalla.

4. Käytä kaasupöytää tässä käyttöohjeessa annettujen ohjeiden mukaisesti.

3. Polttimen toimintatarkastus

Suosittelemme, että alan ammattilaiset tarkastavat polttimen toiminnan ennen ensim- mäistä käyttöönottoa sekä aina polttimen puhdistuksen jälkeen. Polttimen toimintatar- kastuksessa on tarkkailtava liekkiä. Liekki saa ulottua vain sille varatulle alueelle kaasu- polttimessa. Jos liekkejä esiintyy muilla kuin tässä mainituilla alueilla, kytke kaasupöytä heti pois käytöstä ja sulje kaasupullo. Liekin palaminen seuraavilla tavoilla voi viitata mahdolliseen vikaan:

• Liekki on liian pieni ja kehittää nokea. Mikäli polttimen liekki ei näytä sopivalta, se pitäisi säätää polttimen toimintatarkastuksen yhteydessä. Säädön voi suorittaa itsenäisesti, mutta turvallisuussyistä alan ammattilaisten tulisi tehdä se. Oikeanlainen liekin palaminen:

• Kaikista polttimen aukoista tulee tasaisia liekkejä.

• Liekit eivät nouse, mutta eivät myöskään vajoa.

• Liekit ovat sinertäviä ja niissä on keltainen kärki.6565

Kaasupolttimen manuaalinen sytyttäminen

• Varmista, että säädin on asennossa "OFF" [•].

• Avaa kaasupullon venttiili, kuten kaasupullon ja säätimen ohjeissa on kerrottu.

Mikäli haluat käyttää tulitikkuja, suosittelemme erikoispitkien tulitikkujen käyttämistä. Sytytä tulitikku ja pidä sitä suoraan kaasupolttimen sytytysaukkojen alueella.

• Avaa keittokentän kaasunsyöttö.

• Tarkasta, onko poltin syttynyt tasaisesti ja palaako liekki tasaisesti. Pidä kaasupöytää käyttäessäsi sopivia vaatteita. Pitkät, väljät hihat syttyvät helposti tuleen. Älä kumarru kaasupöydän yli, kun sitä käytetään. Kun sytytät kaasupöy- dän, pidä kasvosi ja kehosi sekä vaatteesi vähintään 30 cm:n etäisyydellä sytytysaukoista. Mikäli kaasupolttimen sytyttäminen ei toimi useammalla manuaalisella yrityksellä eikä käyttönapin avulla, ota yhteyttä jälleenmyyjään tai huoltopalveluumme. Kaasupolttimen sammuttaminen ja kaasupolttimen irrottaminen Toimi seuraavin vaihein, kun halut kytkeä kaasupöydän pois päältä:

• Katkaise kaasunsyöttö kaasupullon kaasuhanasta sulkemalla kaasuventtiili. Kun polt- timen liekki sammuu, kierrä kaasupolttimen käyttönappi asentoon "OFF" [•] ja anna kaasupöydän jäähtyä täydellisesti. Suosittelemme odottamaan vähintään 30 minuuttia. Irrota kaasupullo asianmukaisesti kaasupöydästä. Kaasupolttimen primääri-ilma-asetus on tehty etukäteen ja lukittu ruuvikiinnityksellä. Et saa missään tapauksessa itse muuttaa primääri- ilman asetusta. Mahdollisen vian esiintyessä vain alan ammattilaiset saavat tehdä muutoksen. Kaasusuutin on sytytysjärjestelmän olennainen osa. Et saa itse irrottaa tai muuttaa sitä. Mahdollisen vian esiintyessä saavat vain alan ammat- tilaiset tehdä vaihdon. Puhdistus ja hoito Älä puhdista kaasupöytää sen käytön aikana tai kun se on vielä kaasupul- loon yhdistettynä. Puhdista kaasupöytä vain silloin, kun se on jäähtynyt täydellisesti. Älä puhdista kaasupöytää uuninpuhdistusaineella, hankausaineella (keit- tiön puhdistusaineella), sitrusaineita sisältävällä puhdistusaineella tai muilla syövyttävillä puhdistusaineilla, ei missään tapauksilla palamisky- kyisillä. Älä käytä puhdistuksessa hankaussieniä. Erityisesti kaasupöydän pintakäsitellyt pinnat ovat hyvin herkkiä. Älä upota kaasupöytää veteen. Kaikki Petromax-kaasupöydän pinnat voi puhdistaa ruokatahroista ja liasta yleisesti myytävillä puhdistusaineilla (esim. astianpesuaineella, yleispuhdistusaineella / neutraalilla puhdistusaineella yms.). Kaasupöydän pintakäsitellyt pinnat on aina puhdistettava erityisen varovasti. Puhdista kaasupöytä seuraavia vaiheita noudattaen. Kytke Petromax-kaasupöytä täydellisesti pois päältä ja odota, kunnes se on täysin jäähtynyt.

1. Erota kaasupöytä asianmukaisesti kaasupullosta.

Poista rasva ja muut jäämät varovasti kaasupöydän pinnoilta ja tuulisuojasta lämpimällä saippuavedellä ja nukkaamattomalla liinalla ja käytä jälkipyyhinnässä puhdasta vettä.

3. Poista vesijäämät täydellisesti kuivalla liinalla pyyhkimällä.

Suosittelemme kaasupolttimien puhdistamista vähintään kerran vuodessa yleisesti myytävillä piipunpuhdistimilla. Ennen kaasupöydän käyttöä Tarkasta joka kerta ennen kaasupöydän käyttöä, onko letkussa taittu- mia, halkeamia, hauraita kohtia, kuluneisuutta tai viiltoja. Jos havaitset letkussa vaurioita, vähäisiltäkin näyttäviä, kaasupöytää ei saa käyttää. Vaihda letku vain hyväksyttyyn varaletkuun, jossa on sopiva paineenalen- nin. Jos sinulla on kysyttävää, ota yhteyttä lähimpään jälleenmyyjään. Jälleenmyyjien yhteystiedot löytyvät nettisivuiltamme osoitteesta www. petromax.de Kaasupöydän käyttö integroidun piezosytyttimen kanssa Ennen kuin käytät kaasupöydän keittokenttiä, sinun tulee suorittaa asianmukaisesti kaikki luvuissa Asennus ja käyttöönotto sekä Kaasuliitäntää koskevat ohjeet – LP- kaasu kerrotut vaiheet sekä lukea ja ymmärtää turvaohjeet. Suorita seuraavat vaiheet kaasupöydän kaasupolttimen sytyttämiseksi ja sen käyttämiseksi keittämiseen. Sytytä aina yksi keittokenttä kerrallaan (ei koskaan molempia yhtä aikaa!)

• Älä vielä aseta valurautapatoja, pannuja tai muita tarvikkeita sammutettuna olevalle keittokentälle.

• Avaa kaasupullon kaasuventtiili.

Paina "OFF" [•]-asennossa oleva käyttönappi alas ja kierrä se vasemmalle asentoon "sytytys" [ ]. Kaasunsyöttö on nyt avattu ja polttimeen virtaa kaasua. Pidä käyttönappia vielä alas painettuna ja kierrä sitä edelleen vasemmalle asentoon "MAX" [ ]. Silloin kuuluu napsahdus, ja samalla syttyy sytytyskipinä. Pidä käyttönappia vielä n. 5 sekuntia alas painettuna, koska muutoin liekinvalvonta katkaisee kaasunsyötön eikä sytytystä voida täysin suorittaa. Kun sen jälkeen vapautat kytkimen, liekin pitäisi palaa.

• Jos sytytys ei onnistunut, suorita toimenpide uudestaan.

• Jos liekki sattuu kerran sammumaan (esim. tuulen vuoksi), venttiili sulkeutuu auto- maattisesti ja kaasunsyöttö päättyy. Tämä niin sanottu liekinvalvonta on Petromax- kaasupöydän käsittelyn turvallisuuden vuoksi.

• Tehon testaamiseksi varten kierrä sen keittokentän käyttökytkin, jota haluat käyttää, asentoon "MIN" [ ].

• Asennossa "MAX" [ ] pitäisi liekin olla suuri. Asennossa "MIN" [ ] pitäisi liekin olla pieni. Kaikissa asennoissa pitäisi liekin palaa tasaisesti. Mikäli liekki näyttää olevan levoton, noudata luvun Ongelmien käsittely ohjeita tai ota yhteyttä lähimpään jälleenmyyjään tai huoltopalveluumme

• Aseta valurautapadat tai -pannut keittokenttään, jotta voit aloittaa ruokien valmista- misen.

• Ota huomioon, että keittoastian pienin sallittu halkaisija on 15 cm ja suurin 35 cm. Älä käytä halkaisijaltaan suurempia tai pienempiä keittoastioita. Säätele käyttönapilla liekin kokoa ja siten keittokentän tehoa. Mikäli kaasupolttimen sytyttäminen ei onnistu sytyttimen käyttönapin avulla useammallakaan yrityksellä, ota yhteyttä jälleenmyyjään tai huoltopalveluun. Älä kumarru kaasupöydän yli, kun sitä käytetään. Kun sytytät kaasupöy- dän, pidä kasvosi ja kehosi sekä vaatteesi vähintään 30 cm:n etäisyydellä sytytysaukoista. Jos kaasupöytä kaatuu käytön aikana tai jos sen läheisyydessä olevat esineet syttyvät tuleen, pitää kaasunsyöttö katkaista HETI. Tätä varten täytyy kaasupullon venttiili ja laitteen kaasunsyötön käyttönappi ehdot- tomasti sulkea.6666

Huolto ja varastointi Varastoi kaasupöytä kaikkina ajankohtina lasten ja eläinten ulottumat- tomille. Älä varastoi kaasupöytää kaasupullo liitettynä. Kaasupöytä pitäisi aina varastoida kuivana ja lasten ja eläinten ulottumattomille. Puh- dista kaasupöytä aina ennen sen säilytykseen asettamista ruokatahroista ja liasta. Aseta kaasupöytä käytön jälkeen säilytykseen seuraavia vaiheita noudattaen.

1. Varmista, että kaasupöytä on täysin jäähtynyt ja että siinä ei ole karkeaa likaa.

2. Varmista, että kaikki käyttönapit ovat asennossa "OFF" [•].

3. Varmista, että kaasupöytä on irrotettu kaasupullosta ja että kaasupullo on suljettu.

Sijoita kaasupöytä kuivaan ja sään vaikutuksilta suojattuun paikkaan. Sopivia ovat esim. puutarhamökki, autotalli tai vastaava.

5. Peitä kaasupöytä hyvin, jotta se on suojattu pölyltä.

6. Varastoi kaasupöydän keittoastioiden alusta erikseen, mikäli mahdollista, tai pakkaa

se hyvin lentoruosteen syntymisen estämiseksi.

Aseta kaasupullo säilytykseen viileään, jäätymiseltä suojattuun kuivaan paikkaan. Varastoi kaasupullo hyvin tuuletettuun paikkaan, älä kellariin tai kaivojen, viemäreiden tai kuilujen läheisyyteen. Takuu ja huolto Tuotetakuu Asianmukaisessa käytössä Petromax-kaasupöydällä on kahden vuoden takuu ostopäivästä alkaen. Se ei koske kuluvia osia. Jos tuote ei toimi tyydyttävällä tavalla materiaalivauri- oiden tai valmistusvikojen vuoksi, sinulla on oikeus vaatia tuotteen korjaamista. Siinä tapauksessa ota yhteyttä lähimpään jälleenmyyjään. Huoltopalvelu Jos sinulla on kysyttävää tai ongelmia, autamme mielellämme. Huoltopalvelumme on tavoitettavissa sähköpostilla osoitteessa: service@petromax.de Petromax-kaasupöytään sopivat Petromax-tuotteet löydät internetistä sivulta www.petromax.de Ongelmien käsittely Ongelma Mahdollinen ratkaisu Kaasupöytä huojuu tai vaappuu Jalat voidaan asettaa eri leveyksille kaasupöydän kehyk- seen. Huojuminen/vaappuminen voidaan tasata tällä tavoin. Kiinnitä huomiota siihen, että alusta on luja, tasainen ja tulenkestävä. Kaasupulloa ei voi liittää Tarkasta, vastaako käytettävä kaasupullo/paineenalennin kansallisia liitäntävaatimuksia. Yksi tai useampi poltin ei syty Sulje kaasunsyöttö ja odota muutamia minuutteja, kunnes jo ulos virrannut kaasu on hävinnyt. Yritä sytyttää poltin uudestaan. Yritä sytyttää poltin manuaalisesti tulitikulla tms. Mahdolli- sesti piezosytyttimen elektrodi on säädetty väärin. Tarkasta, onko kaasupullon venttiili avattu. Tarkasta, onko vuotoja. Tarkasta, onko kaasupöydän kaasuventtiili avattu. Ota korjausta varten yhteyttä jälleenmyyjääsi tai huolto- palveluumme. Kaasupullo on (melkein) tyhjä Tarkasta, onko kaasupullo (melkein) tyhjä. Vaihda kaasu- pullo uuteen. Tuntuu kaasuhajua Sulje kaasunsyöttö kaasupullosta ja anna jäähtyä. Tarkasta, ovatko kaikki yhteydet tiiviitä (vuototesti). Poltin palaa hyvin pienellä liekillä Tarkasta, käytätkö oikeaa paineenalenninta. Tarkasta, onko kaasupullo vielä riittävän täynnä. Tarkasta, haihtuuko kaasua toisista kohdista (vuototesti). Tarkasta, onko kaasun kulkutiellä este (esim. likaantuneen polttimen tai puristukseen jääneen letkun aiheuttama). Poltin palaa hyvin korkealla liekillä Tarkasta, onko käyttämäsi paineenalennin oikea. Ota yhteyttä jälleenmyyjääsi, asiakaspalveluumme tai kaa- sualan ammattilaiseen. Jos tulee ongelma, jota et pysty ratkaisemaan tässä esitetyillä tavoilla, ota yhteyttä lähimpään jälleenmyyjään tai asiakaspalveluumme. Yleiset yhteystiedot löytyvät nettisivuiltamme osoitteesta www.petromax.de
