KASUTUSJUHEND ge90s Petromax

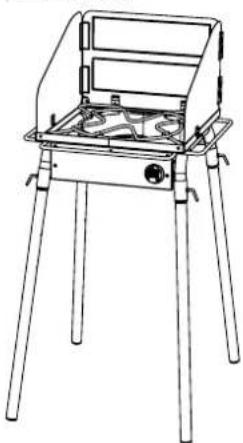

Petromax gaasipliidi kasutusjuhend Aitäh, et otsustasid osta Petromax gaasipliidi. Kindlasti valmistab meie gaasipliit sulle palju rõõmu ja pakub väliköögis toiduvalmistamise lusti ning toredaid elamusi. Seadet tohib kasutada ainult välitingimustes. Enne kasutamist tuleb kasutusjuhend hoolikalt läbi lugeda. Ohutusjuhised Gaasi lõhna korral:

1. Ära pane gaasipliiti mitte mingil juhul tööle.

2. Sulge gaasi juurdevool seadmesse.

3. Kustuta kõik põlevad leegid.

4. Kui gaasi lõhn seejärel ei kao, mine gaasipliidist eemale ja teavita viivitamatult pää-

steametit ning gaasiballoonide tarnijat. Vastasel juhul võib puhkeda tulekahju või tekkida plahvatus, mis põhjustab ainelist kahju ja raskeid või surmavaid vigastusi. ge45-s ge90-s Sisukord Sissejuhatus ja olulised juhised 45 Toote kirjeldus 45 Ohutusjuhised ja hoiatused 46-47 Sihtriigid, ühendamisnõuded ja tehnilised andmed 47 Komplekti osad ja tehnilised andmed 47-48 Paigaldamine ja kasutuselevõtt 48 Gaasiühenduse juhend – vedelgaas 48-49 Kontrollimine enne esmakordset kasutuselevõttu ja korduv kontroll 49 Enne gaasipliidi kasutamist 50 Puhastamine ja hooldamine 50 Korrashoid ja hoiustamine 51 Garantii ja teenindus 51 Rikkeotsing 51 Sissejuhatus ja olulised juhised Käesolevast kasutusjuhendist leiad olulise informatsiooni, mis on vajalik Petromax gaasipliidi nõuetekohaseks paigaldamiseks ja kasutuselevõtuks, samuti selle turvalise kasutamise tagamiseks. Loe kasutusjuhend enne gaasipliidi paigaldamist ja kasutamist tähelepanelikult läbi. Eriti hoolikalt tuleb järgida ohutusjuhiseid. Hoia kasutusjuhend kindlas kohas, et see oleks Petromax gaasipliidi kasutamise ajal alati kättesaadav. Kui gaasipliit vahetab omanikku, tuleb kasutusjuhend kindlasti uuele omanikule edasi anda. Toote kirjeldus Petromax gaasipliit on ideaalne köögiseade, millega vabas õhus toitu valmistada. Gaa- sipõleti on piisavalt võimas, nii et sellega saab ka suurte pottide ja pannidega lahtisel tulel korralikult toitu keeta ning praadida. Kõrge tuuletõke kaitseb gaasipõletit efektiivselt ja pakub kogu keedualale varju. Selline lahendus võimaldab välitingimustes energiasäästlikult keeta. Vedelgaasi kasutamine on lihtne ja toitu ning jooke on võimalik valmistada puhastes kontrollitud tingimustes ilma suitsu ja sädemete või kõrbenud jääkide tekkimiseta. Kuna gaasipõleti on varjatud, töötab gaasipliit meeldivalt vaikselt. Ühe põletiga gaasipliidile võib asetada maksimaalselt 80 kg raskuse anuma ja mitme põletiga pliidile maksimaalselt 100 kg raskust, mis tähendab seda, et malmist pottide ja pannide kasutamine on turvaline ja töötasapinna kõrguse (87 cm) tõttu ka mugav. Petromax gaasipliit on teisaldatav ja seda saab kiiresti üles panna aeda, terassile või kämpinguplatsile ning koheselt kasutada. Kasutatud mõisted ja sümbolid Petromax gaasipliidi kasutamisel tuleb alljärgnevaid ohutusjuhiseid kindlasti järgida. Alljärgnevate ohutusjuhiste eiramine võib põhjustada tõsiseid tervisekahjustusi või tekitada ainelist kahju. Ohutusjuhised on jagatud erinevatesse kategooriatesse. Need kategooriad ei osuta ohutusjuhise tähtsusele. Kõik kategooriad on võrdse tähtsusega, neid kõiki ning nendes toodud juhiseid tuleb järgida. See sümbol juhib tähelepanu olukorrale, mis võib tekitada tervisekahjustusi või rikkuda seadet. JÄRGI NEID JUHISEID KINDLASTI!4646

q Ohutusjuhised ja hoiatused Üldised ohutusjuhised ja hoiatused

Ära luba lastel oma Petromax gaasipliiti kasutada. Kõik gaasipliidi osad lähevad kasutamise käigus väga kuumaks. Ära luba lapsi ega koduloomi gaasipliidi juurde, seda eriti pliidi töötamise ajal! q Ära jäta kunagi oma gaasipliiti kasutamise ajal järelevalveta! q Gaasipliit ei ole küttekeha, seda ei tohi kunagi kütmise eesmärgil kasutada! q Gaasipliit ei ole ette nähtud tööstuslikus tootmises kasutamiseks!

Võta gaasipliit kasutusele alles siis, kui kõik osad on nõuetekohaselt paigaldatud ja ühendatud! q Käsitse oma Petromax gaasipliiti hoolikalt. Gaasipliit läheb kasutamise ajal kuumaks. Ära jäta kunagi gaasipliiti kasutamise ajal järelevalveta ja ära liiguta seda mingil juhul, kui pliit töötab või on kuum!

Alkoholi ja / või retsepti- ning käsimüügiravimite tarvitamise tagajärjel võib inimestel väheneda gaasipliidi nõuetekohase paigaldamise ja turvalise kasutamise suutlikkus. Seepärast ei tohi alkoholi ja / või retsepti- ning käsimüügiravimeid tarvitanud isikud gaasipliiti kasutada! q Hoia alati töökorras tulekustutusvahendid gaasipliidi vahetus läheduses! q Ära kasuta kunagi oma gaasipliiti, kui see on saanud kahjustada või selle voolikud, osad jne on kahjustatud. Ära paranda pliiti mitte mingil juhul ise vaid pöördu alati seadme volitatud müüja või tootja poole! q Ära kasuta gaasipliiti vihma ja tugeva tuule korral ! Paigalduskoha ja kasutamisega seotud ohutusjuhised ja hoiatused

Kasuta Petromax gaasipliiti ainult vabas õhus hästi ventileeritavas kohas. Pliiti ei tohi mitte mingil juhul kasutada siseruumides. Ära kasuta gaasipliiti garaažis, majas, varjualuses või mistahes seintega ümbritsetud kohas! q See gaasipliit ei ole sisseehitatav seade. Ära installeeri seda lükandkonstruktsioonidesse ega kappi. Vastasel juhul võib puhkeda tulekahju või tekkida plahvatus, mis põhjustab ainelist kahju ja / või raskeid või koguni surmavaid vigastusi!

Ära kasuta kunagi Petromax gaasipliiti sõiduki pakiruumis või mahtuniversaalis, minibussis, väikebussis, maastikuautos või haagissuvilas! q Ära kasuta gaasipliiti paatides või teistes transpordivahendites!

Gaasipliit peab kasutamise ajal asuma tasasel, stabiilsel aluspinnal ja selle vahetus läheduses ei tohi olla kergestisüttivaid materjale. Pehmel pinnasel võivad pliidi jalad maa sisse vajuda ja pliit ei seisa enam otse!

Pööra erilist tähelepanu asjatundlikule paigaldusele ja kasutuselevõtule. Pea kindlasti kinni käesolevas kasutusjuhendis kirjeldatud sammudest. Vaata ka peatükke Paigaldamine ja kasutuselevõtt ja Gaasiühenduse juhend – vedelgaas. Ära muuda kunagi gaasipliidi konstruktsiooni. Muudatused võivad põhjustada õnnetusi. Lisaks kaovad seejuures ka tagatis- ja garantiiõigused. Vastasel juhul võib puhkeda tulekahju või tekkida plahvatus, mis põhjustab ainelist kahju ja / või raskeid või koguni surmavaid vigastusi inimestele ja loomadele! q Ära kummarda kunagi toidu valmistamise ajal üle gaasipliidi. Kanna alati sobivat riietust. Pikad ja laiad varrukad süttivad kergesti. q Vigastuste oht! Aseta ühele gaasipõletile ainult üks keedunõu.

Gaasipliit ja kõik selle osad lähevad kasutamise ajal väga kuumaks. Kanna gaasipliidi kasutamisel kuumakindlaid kindaid. Soovitame Petromax Aramid Pro 300 kindaid.

Kui valmistad toitu õli või rasvaga, hoia alati sobivad tulekustutusvahendid (pulberkustuti, kustutustekk) gaasipliidi vahetus läheduses.

Juhul kui peaks puhkema tulekahju, mine ise ja juhi teised isikud gaasipliidist eemale ohutusse kaugusse ning teavita koheselt päästeametit!

Ära kustuta kunagi õli või rasva põlengut veega. Vastasel juhul võib puhkeda tulekahju või tekkida plahvatus, mis põhjustab ainelist kahju ja raskeid või surmavaid vigastusi. q Gaasipliidile sobiva keedunõu põhja läbimõõt ei tohiks olla väiksem kui 15 cm ja suurem kui 35 cm.

Ühe põletiga gaasipliidile tohib asetada maksimaalselt 80 kg, mitme põletiga gaasipliidile maksimaalselt 100 kg raskuse. q Kui vihma hakkab sadama toidu valmistamise ajal, tuleb gaasipliit koheselt välja lülitada. Seadet ei tohi hakata mitte mingil juhul teise kohta liigutama. Gaasi käitlemise ja gaasipliidi puhastamisega seotud ohutusjuhised ja hoiatused q Kasuta Petromax gaasipliidi puhul ainult standardseid gaasiballoone.

Ära hoiusta pliidiga ühendamata või tagavara balloone pliidi all või selle vahetus läheduses, näiteks ümber pliidi 3 m raadiuses.

Ära hoiusta ja / või kasuta bensiini ja teisi kergestisüttivaid vedelikke või aineid ümber gaasipliidi 8 m raadiuses. q Ära aseta kergestisüttivaid esemeid gaasipliidile või selle lähedusse.

Pliidi lähimas ümbruses 60 cm raadiuses, selle kohal, all, taga või külgedel ei tohi olla kergestisüttivaid materjale (kuivanud taimed, puit, paber, hein jne).

Maagaasi kasutamine pliidi töölepanekuks ei ole lubatud. Pliidi ümberehitamine maagaasiga kasutamiseks ja pliidi töölepanek maagaasiga on ohtlik, lisaks muutuvad kehtetuks ka tagatis- ja garantiiõigused. q Juhul kui põleti peaks töötamise ajal kustuma, keera kõik gaasiventiilid kinni. Oota viis minutit, enne kui põleti uuesti süütad. Järgi siinkohal ka käesoleva kasutusjuhendi peatükki Enne gaasipliidi kasutamist. q Juhul kui rasv peaks süttima, lülita kõik põletid välja, vii asendisse „OFF“ [•] ja keera gaasiballoon kinni. Hoia alati vahetus läheduses sobivaid tulekustutusvahendeid nagu pulberkustuti ja / või kustutustekk. q Kontrolli Petromax gaasipliiti enne kasutamist gaasi lekete ja põletite ummistumise osas, kui see on pikemat aega seisnud või seda pole tükk aega kasutatud. Sellekohase täpse juhendi leiad peatükist Kontrollimine enne esmakordset kasutuselevõttu ja korduv kontroll. q Ära otsi kunagi gaasi leket lahtise tulega. q Ära pane oma Petromax gaasipliiti mitte kunagi tööle, kui gaasiühendused lekivad.

Kui gaasipliiti ei kasutata, sulge ballooni ventiil ja ühenda balloon lahti. Hoiusta gaasiballooni välitingimustes või avatud katusealuses hästi ventileeritud kohas. q Enne gaasiballooni vahetamist veendu, et läheduses ei oleks süüteallikat. q Kaitse gaasivoolikut tugeva kuumuse eest. Hoia see kõigist soojusallikatest eemal. q Tuleb tagada niisugused tingimused, et gaasiballooni vahetamine ja pliidiga ühen- damine toimuks ainult vabas õhus ja eemal kõigist süüteallikatest. q Mõlkidega ja / või roostetanud gaasiballoon on ohtlik. Ära mitte mingil juhul kasuta kahjustatud ventiiliga ballooni.

Ka peaaegu tühjas gaasiballoonis on alati veel mingi kogus gaasi. Seepärast transpordi ja ladusta tühje gaasiballoone samasuguse ettevaatlikkusega nagu täis balloone. Transpordi gaasiballooni ainult suletud ventiiliga, peale keeratud tihendkorgiga või peale pandud ventiili kaitsekorgiga nende balloonide puhul, millel puudub kaitsekrae. Hoia ballooni sõidukis vaid transportimise ajal ja taga sel ajal sõiduki ristventilatsioon. q Ära mitte mingil juhul proovi gaasipliidi töötamise ajal lahti monteerida gaasiregu- laatorit või mõnda teist gaasiühenduse koostisosa. q Ära liiguta gaasiballooni gaasipliidi töötamise ajal.4747

q Kasuta ainult ametlikult heakskiidetud gaasivoolikut ja rõhulangetusseadet. q Gaasivoolik võib olla maksimaalselt 1,5 m pikkune.

Puhasta oma Petromax gaasipliiti korrapäraste ajavahemike järel. Järgi siinkohal informatsiooni peatükis Puhastamine ja hooldamine.

Ventiilide ja põletite puhastamisel ära torgi düüse ja ühendusi võõrkehadega. Nii saavad need kahjustada. Sihtriigid, ühendamisnõuded ja tehnilised andmed Sihtriik Seadme kategooria, düüsi number Bulgaaria, Taani, Eesti, Soome, Island, Leedu, Läti, Malta, Holland, Norra, Rumeenia, Rootsi, Slovaki Vabariik, Sloveenia, Hispaania, Ungari, Tšehhi Vabariik, Türgi, Küpros, Horvaatia

P (50), 110 propaan, 50 mbar, 5 kW, 371,0 g/h, ge45-s propaan, 50 mbar, 10 kW, 742,0 g/h, ge90-s Gaasi liik, ühendusrõhk, võimsus, kulu, viitenumber Komplekti osad ja tehnilised andmed Komplekti osad Kontrolli toote lahtipakkimisel, kas gaasipliidi komplekt on terviklik. Komplektis peavad olema järgmised osad: Ühe põletiga Petromax gaasipliit:

2. 1 rest keedunõudele (eemaldatav)

3. 1 tuuletõke (kokkupandav)

5. 4 tiibkruvi tuuletõkkele

6. 4 pingutushooba jalgadele

7. 1 ühenduskomplekti adapter (rõhuregulaator ja voolik)

8. kasutusjuhend (pole joonisel kujutatud)

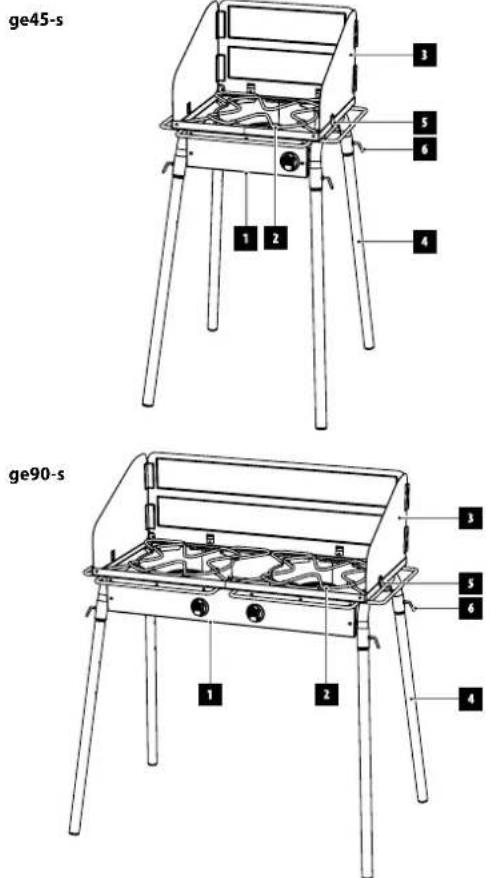

Mitme põletiga Petromax gaasipliit:

2. 2 resti keedunõudele (eemaldatavad)

3. 1 tuuletõke (kokkupandav)

5. 4 tiibkruvi tuuletõkkele

6. 4 pingutushooba jalgadele

7. 1 ühenduskomplekti adapter (rõhuregulaator ja voolik)

8. kasutusjuhend (pole joonisel kujutatud)

Tehnilised andmed Mudel ge45-s, ge45-s-30, ge45-s-37 ge90-s, ge90-s-30, ge90-s-37 K x L x S 115,6 x 57,7 x 67,7 cm 115,6 x 102,7 x 67,7 cm Materjal teras, pulberkihiga teras, pulberkihiga Materjal keedunõude rest roostevaba teras roostevaba teras Kaal 13,3 kg 20,5 kg Gaasipõletite arv 1 2 Keeduala mõõdud ca 45 x 45 cm ca 45 x 45 cm Koormustaluvus (max) 80 kg 100 kg Tuuletõkke kõrgus (taga) 28 cm 28 cm Materjali tugevus tuuletõke 2 mm 2 mm Jalgade pikkus 77,2 cm 77,2 cm Jalgade läbimõõt 3,2 cm 3,2 cm Seadme kategooria ja gaasi liik Vaat tabelit „Sihtriigid, ühendamisnõuded ja tehnilised andmed“ Vaat tabelit „Sihtriigid, ühendamisnõuded ja tehnilised andmed“ Ühenduse rõhk Vaat tabelit „Sihtriigid, ühendamisnõuded ja tehnilised andmed“ Vaat tabelit „Sihtriigid, ühendamisnõuded ja tehnilised andmed“ Paigaldamine ja kasutuselevõtt Ära võta enda Petromax gaasipliiti kasutusele, kui mingi osa on katki või puudub. Järgi juhiseid käesoleva kasutusjuhendi peatükis Ohutusjuhised ja hoiatused.

1. Torka jalad gaasipliidil selleks ettenähtud kohtadesse ja kinnita pingutushoobadega

ning tõsta gaasipliit jalgadele (Tähelepanu! Jalad võivad olla gaasipliidi külge kinnitatud erineval kaugusel). Jälgi, et aluspind oleks tasane, stabiilne ja tulekindel. Vastasel juhul võivad gaasipliidi pikad jalad pinnasesse vajuda ja pliit ei seisa otse. Gaasipliiti võib kasutada ka ilma jalgadeta.

2. Kui tahad gaasipliiti kasutada koos tuuletõkkega, aseta tuuletõke peale šarniiridega

väljapoole ja keera tiibkruvidega kinni. Märkus: Gaasipliiti võib transportimise või hoiustamise eesmärgil korduvalt kokku panna ja lahti võtta.

3. Nüüd ühenda gaasiballoon nii nagu on järgnevalt selgitatud peatükis Gaasiballooni

ühendamine. Seejärel saad oma Petromax gaasipliidil keedupoti, praepanni või muu keedunõuga vabas õhus toitu keeta ja praadida. Gaasiühenduse juhend - vedelgaas Petromax gaasipliidi puhul võib kasutada ainult ametlikult heakskii- detud gaasi. Gaasiballooni kohta käiv oluline informatsioon Gaasiballooni tuleb alati paigaldada, transportida ja ladustada püstises asendis. Gaasi- balloon ei tohi mitte mingil juhul maha kukkuda ja sellega ei tohi hooletult ümber käia. Ära hoiusta kunagi gaasiballooni otsese päikesevalguse käes või kohas, kus temperatuur võib tõusta üle 51°C (ei ole enam võimalik käega katsuda). Näiteks ära jäta gaasiballooni kuumal päeval autosse. Vaata siinkohal alalõiku Nõuandeid vedelgaasi turvaliseks käsitsemiseks. Ohutusjuhiste eiramisel võib puhkeda tulekahju, mis põhjustab ainelist kahju ja raskeid või surmavaid vigastusi. Ära hoiusta MITTE KUNAGI pliidiga ühendamata või tagavara balloone pliidi all või selle vahetus läheduses Selle reegli mittetäitmisel või eira- misel võib tekkida aineline kahju või puhkeda tulekahju, mis põhjustab raskeid või surmavaid vigastusi. Nõuandeid vedelgaasi turvaliseks käsitsemiseks

• Vedelgaas on petrokeemiline toode nagu ka kütus ja maagaas. Tavatemperatuuril ja normaalrõhul on see gaasiline. Spetsiaalse rõhu all, näiteks gaasiballoonis, on gaas vedel. Kui rõhk langeb, aurustub vedelik kiiresti ja muutub gaasiliseks.

Tootmise käigus lisatakse vedelgaasile maagaasiga sarnast lõhnaainet. Jälgi spetsiifilise lõhna olemasolu, et lekkiva gaasi korral ohtu õigeaegselt tajuda.

• Vedelgaas on õhust raskem. Väljavoolav gaas võib koguneda madalamatesse kohta- desse ja ei haju sealt.

• Gaasiballooni tuleb alati paigaldada, transportida ja ladustada püstises asendis.

• Gaasiballoon ei tohi maha kukkuda ja sellega tuleb alati ettevaatlikult ümber käia.

Ära hoiusta gaasiballooni kunagi otsese päikesevalguse käes või kohas, kus temperatuur võib tõusta üle 51°C (ei ole enam võimalik käega katsuda). Näiteks ära jäta gaasiballooni kuumal päeval autosse või lauspäikese kätte seisma.

Käsitse tühje gaasiballoone sama hoolikalt kui täidetud balloone. Ka sel juhul, kui ballooni on jäänud väike kogus gaasi, on tegemist rõhu all oleva gaasiga. Ballooni eemaldamisel pliidi küljest sulge esmalt alati ballooni ventiil.

• Ära kasuta kahjustatud gaasiballoone. Mõlkis ja roostetanud gaasiballoonid, samuti vigastatud ventiiliga balloonid on ohtlikud ja need tuleb asendada uute balloonidega.

Gaasiballoonil olevat voolikuühendust tuleb enne igakordset pliidiga (uuesti) ühenda- mist kontrollida lekete suhtes. Kontrolli voolikuühendust iga kord, kui vahetad ballooni. Olulised ohutusmeetmed enne gaasipliidiga ühendamist Enne gaasiballooni ühendamist Petromax gaasipliidiga vii läbi järgnevad sammud:

1. Veendu selles, et gaasipliidi ühendamisel ei oleks vahetus läheduses süttimisallikaid

ja / või lahtist tuld.

2. Veendu selles, et tegemist on terve ventiili ja korras gaasiballooniga.

Veendu selles, et gaasiballooni ventiil oleks suletud. (Ventiil suletakse päripäeva keeramisega).

4. Veendu selles, et gaasivoolik pole pikem kui 1,5 m ja on olemas sobiv rõhuregulaator.4949

5. Veendu selles, et kõik detailid on terved ja gaasivoolikul pole pragusid, murdekohti

ega kuumakahjustusi.

6. Veendu selles, et gaasipliit on välja lülitatud ja kõik ventiilid on suletud.

Gaasiballooni ühendamine Kasuta Petromax gaasipliidi juures ainult standardseid gaasiballoone. Ära hoiusta MITTE KUNAGI pliidiga ühendamata või tagavara balloone Petromax gaasipliidi all või selle vahetus läheduses. Veendu enne gaasiballooni ühendamist, et ballooni ventiil on suletud. Veendu selles, et rõhuregulaator vastaks kehtivatele õigusnormidele. Gaasipliidi ja ballooni ühendamisel vii läbi järgnevad sammud:

1. Kruvi komplekti kuuluv adapter gaasipliidil ballooni ühenduskohta.

2. Paigalda eraldi ostetud ühenduskomplekt. Järgi kindlasti selle tootja kasutusjuhendit,

eriti aga ohutusjuhiseid.

3. Veendu selles, et gaasivoolikul poleks murdekohti ja vigastusi nagu näiteks rabedad

või kuumakahjustustega kohad.

4. Ära pane pliiti enne tööle, kui oled eelnevalt kontrollinud gaasiühendust lekete suhtes.

Järgi seejuures alalõiku Lekkekatse. Gaasiballooni uuesti täitmine Soovitame pliidile mõeldud gaasiballooni uuesti täita või välja vahetada enne seda, kui see täiesti tühjaks saab. Vii balloonid uuesti täitmiseks või vahetamiseks asjaomasesse asutusse. Gaasiballooni lahtiühendamine: A) Keera esmalt gaasiballooni ventiil kinni, sellega sulged gaasi juurdevoolu. Seejärel keera gaasi juurdevoolu sulgemiseks kinni gaasipliidi lülitusnupp, mis hoiab ära võimaliku süttimise. B) Eemalda gaasiballooni küljest ventiilid ja rõhuregulaatoriga voolik. C) Vaheta tühi balloon asjaomases asutuses uue vastu. Kontrollimine enne esmakordset kasutuselevõttu ja korduv kontroll Enne igakordset gaasipliidi kasutamist teosta visuaalne kontroll ja kontrolli seadet lekete suhtes. Enne esimest kasutamist soovitame kontrollida põleti toimimist, samuti soovitame seda teha iga kord pärast põleti puhastamist. Parimal juhul võiks kontrolli teostada volitatud spetsialist vähemalt iga kahe aasta järel.

1. Visuaalne kontroll

Visuaalse kontrolli korral peaks eriti jälgima seda, kas gaasiballoon on olnud nõueteko- haselt püstises asendis. Seda eeldavad ohutusnõuetest kinnipidamine ja ka asjatundliku ühendamise nõue (vaata siinkohal lõiku Gaasiühenduse juhend – vedelgaas ja sellele järgnevaid alalõike). Lisaks tuleb pidada silmas ka seda, et gaasivoolik ja rõhuregulaator vastaksid kaasaegsetele ohutus- ja kontrollinõuetele ning poleks vanemad kui 10 aastat.

Veendu selles, et sinu gaasipliit oleks täielikult välja lülitatud. Sa pead seadet kontrollima lekete suhtes alati siis, kui võtad lahti ja monteerid uuesti külge gaasi juhtivaid seadme osi nagu gaasivoolik, rõhuregulaator ja gaasiballoon. Teosta lekkekatse ka sel juhul, kui müüja oli sinu gaasipliidi juba kokku monteerinud. Ära pane mitte mingil juhul gaasipõleteid lekkekatse käigus põlema. Ära otsi kunagi leket lahtise tulega. Enne lekkekatset veendu selles, et läheduses ei tekiks sädemeid ega poleks lahtise leegiga tuld. Sädemed ja lahtine leek võivad vallandada plahvatuse, mis põhjustab ainelist kahju ja /või raskeid või koguni surmaga lõppevaid vigastusi. Iga kahe aasta järel peab volitatud spetsialist kontrollima seadme töökind

lust ja turvalisust, sest gaasivoolikud võivad vananedes lekkima hakata. Gaasiühenduste lekkekatse tegemiseks vii läbi järgnevad sammud: Selleks vajad sa gaasiballooni, seebilahust ja rätikut lahuse pealekandmiseks. Võid kasutada ka spetsiaalsest kauplusest ostetud vahtu tekitavat lekete otsimise vahendit. A) Sega seep või pesuvahend vees või pane valmis sobiv lekke tuvastamise aine. B) Avage gaasiballooni ventiil, keerates käsiratta vastupäeva. C) Nüüd kontrollige lekkeid, niisutades ühendusi seebilahuse või lekke tuvastamise pihustiga. Mullide tekkimisel või mullide suurenemisel on leke. Kui leiad mõne lekkekoha, toimi nii Kui leiad mõne lekkekoha, vii läbi järgnevad sammud:

1. Kui leiad lekke mõnes ühenduskohas, keera seda käega veelkord kinni (soovituslik) ja

kontrolli uuesti seebilahuse või lekete otsimise vahendi abil, kas leke püsib.

Kui ühenduskoht lekib ka pärast korduvat kinnikeeramist, keera gaas kinni. ÄRA GAASIPLIITI ENAM KASUTA!

3. Puhasta ühenduskohad märja lapi abil seebilahusest või lekete otsimise vahendist.

4. Seejärel kuivata gaasipliidi osad kuiva rätikuga.

Võta ühendust oma seadme müüjaga. Müüjate kontaktandmed leiad meie kodulehelt www.petromax.de Kui lekkekohti pole, toimi nii

1. Pärast lekkekatse tegemist sulge gaasiballoon.

2. Puhasta ühenduskohad märja lapi abil seebilahusest või lekete otsimise vahendist.

3. Seejärel kuivata gaasipliidi osad kuiva rätikuga.

4. Kasuta gaasipliiti vastavalt käesolevale kasutusjuhendile. .

3. Põleti toimimise kontrollimine

Soovitame enne esimest kasutamist lasta volitatud spetsialistil kontrollida põleti toimi- mist, samuti soovitame seda teha iga kord pärast põleti puhastamist. Põleti toimimise kontrolli käigus tuleb vaadelda leeki. Leek tohib tekkida vaid gaasipõleti selleks ette nähtud osas. Kui leegid peaksid tekkima põleti teistes kohtades, lülita pliit koheselt välja ja keera balloon kinni. Võimalikust rikkest annavad märku järgmised leegi eripärad:

• Leek põleb kollaselt.

• Leek on liiga väike või tekitab tahma. Kui põleti leegi kuju pole normikohane, tuleks seda põleti kontrollimise käigus vastavalt reguleerida. Reguleerimist peab turvakaalutlustel teostama volitatud spetsialist, sa ei tohi seda ise teha. Leegi normikohane välimus:

• Kõigist põleti avadest väljuvad ühtlased leegid.

• Leegid ei tõuse üles ega vaju ka kokku.

Kanna gaasipliidiga toitu tehes sobivat riietust. Pikad, laiad varrukad võivad kergesti süttida. Kui gaasipliit töötab, ära kummardu kunagi üle pliidi. Pliidi süütamisel hoia oma nägu ja keha, samuti riided, vähemalt 30 cm kaugusel süü- teavadest. Kui gaasipõleti süütamine nii manuaalselt kui ka lülitusnupu abil peaks korduvalt ebaõnnestuma, võta ühendust volitatud müüja või kliendi- teenindusega. Gaasipõleti väljalülitamine ja gaasiballooni lahtiühendamine Gaasipliidi väljalülitamiseks vii läbi järgnevad sammud:

Gaasi juurdevoolu katkestamiseks keera gaasiballooni gaasiventiil kinni. Kui põleti leek kustub, keera gaasipliidi lülitusnupp asendisse „OFF“ [•] ja lase pliidil täielikult maha jahtuda. Soovitame oodata vähemalt 30 minutit. Ühenda gaasiballoon nõuetekohaselt gaasipliidi küljest lahti. Gaasipõleti primaarõhu kogus on kindlaks määratud ja kruvikinnitustega fikseeritud. Sa ei tohi mitte mingil juhul gaasipõleti primaarõhu kogust muutma hakata. Võimaliku rikke korral tohib seda teha vaid volitatud spetsialist. Gaasidüüs on süütesüsteemi oluline osa. Sa ei tohi seda ise lahti mon- teerida ega muuta. Võimaliku rikke korral tohib seda välja vahetada vaid volitatud spetsialist. Puhastamine ja hooldamine Ära puhasta pliiti, kui see veel töötab või on gaasiballooniga ühendatud. Puhasta gaasipliiti siis, kui see on täielikult maha jahtunud. Ära puhasta gaasipliiti praeahju puhastamise vahendiga, küürimisvahen- diga (köögi puhastamiseks), sidrunhapet sisaldavate ja teiste agressiivsete või koguni süttivate puhastusvahenditega. Ära kasuta puhastamiseks küürimissvamme. Eriti õrnad on gaasipliidi pulberkihiga kaetud detailid. Ära pane gaasipliiti vette. Sa võid Petromax gaasipliidi kõiki osi puhastada mustusest ja toidujääkidest tavapäraste puhastusvahenditega (näiteks nõudepesuvahendid, universaalsed või üldpuhastusvahen- did jne). Gaasipliidi pulberkattega pindu tuleb puhastada eriti ettevaatlikult. Gaasipliidi puhastamisel vii läbi järgnevad sammud. Lülita Petromax gaasipliit täielikult välja ja oota, kuni see on jahtunud.

1. Ühenda gaasipliit nõuetekohaselt gaasiballooni küljest lahti.

Eemalda rasv ja teised jäägid gaasipliidi pealispinnalt ja tuuletõkkelt ettevaatlikult sooja seebivee ja ebemevaba rätiku abil ning loputa puhta veega.

3. Seejärel kuivata pliit kuiva rätikuga.

4. Soovitame gaasipõletit vähemalt kord aastas puhastada tavapärase piibuorgiga.

Enne gaasipliidi kasutamist Enne igakordset gaasipliidi kasutamist kontrolli voolikut murdekohtade, pragude, rabedate kohtade, kulumise või sisselõigete suhtes. Kui avastad voolikul kasvõi tühistena näivaid kahjustusi, ei tohi gaasipliiti kasu- tada. Asenda voolik ainult ametlikult heakskiidetud varuvooliku ja rõhulangetusseadmega. Küsimuste tekkimisel võta ühendust oma voli- tatud müüjaga. Müüjate kontaktandmed leiad meie kodulehelt www. petromax.de Kasuta gaasipliiti integreeritud Piezo süütajaga Enne kui hakkad oma gaasipliidi keeduala kasutama, tuleb nõuetekohaselt läbi viia peatükkides Paigaldamine ja kasutuselevõtt ja Gaasiühenduse juhend – vedelgaas kirjeldatud sammud ja lugeda läbi ohutusjuhised ning neist aru saada. Gaasipliidi põleti süütamiseks ja pliidi kasutamiseks vii läbi järgnevad sammud. Süüta kõigepealt üks põleti ja alles seejärel teine (ära süüta kunagi kahte põletit üheaegselt!).

• Ära aseta väljalülitatud keedualale keedupotte, panne või teisi nõusid.

• Keera gaasiballooni ventiil lahti.

• Vajuta "OFF" [•]-asendis olev lülitusnupp sisse ja keera vasakule asendisse "Süüde" [ ]. Gaasi juurdevool on nüüd avatud ja gaas voolab põletisse. Hoia lülitusnuppu endiselt sees ja keera seda edasi vasakule asendisse "MAX" [ ]. Käib klõps ja samaaegselt tekib säde, mis süütab leegi. Hoia lülitusnuppu veel umbes 5 sekundi vältel sees, sest vastasel juhul lülitab leegikontroll gaasi juurdevoolu välja ja katkestab süütamise protsessi. Kui sa seejärel nupu lahti lased, peaks leek põlema.

• Kui süütamine ei õnnestunud, korda toimingut.

Kui leek peaks äkki kustuma (näiteks tuule tõttu), sulgub ventiil automaatselt ja katkestab gaasi juurdevoolu. See nn leegikontroll tagab Petromax gaasipliidi turvalise käsitsemise.

Sisselülitatava keeduala võimsuse testimiseks keera vastav lülitusnupp asendisse „MIN“ [ ].

• Asendis „MAX“ [ ] peaks leek olema suur. Asendis „MIN“ [ ] peaks leek olema väike. Igas asendis peaks leek põlema rahulikult. Kui on näha, et leek põleb ebaühtlaselt, järgi juhiseid peatükist Rikkeotsing või võta ühendust volitatud müüja või meie klienditeenindusega.

• Toidu valmistamiseks aseta keedupott või pann keedualale.

• Arvesta minimaalse või maksimaalse keedunõu läbimõõduga, 15 cm või 35 cm. Ära kasuta suurema või väiksema läbimõõduga keedunõusid. Reguleeri lülitusnupu abil leegi suurust ja sellega keeduala soovitud võimsust. Kui gaasipõleti süütamine lülitusnupu abil peaks korduvalt ebaõn- nestuma, võta ühendust volitatud müüja või klienditeenindusega. Kui gaasipliit töötab, ära kummardu üle pliidi. Pliidi süütamisel hoia oma nägu ja keha, samuti riided, vähemalt 30 cm kaugusel süüteavadest. Kui gaasipliit peaks töötamise ajal ümber minema või kui ümbruses olevad esemed võtavad tuld, tuleb gaasi juurdevool KOHE välja lülitada. Selleks peab kindlasti sulgema ballooni ventiili ja pliidi lülitusnupu abil kinni panema. Gaasipõleti süütamine manuaalselt

• Veendu selles, et regulaator oleks asendis „OFF“ [•].

• Ava gaasiballooni ventiil nii nagu on kirjeldatud ballooni ja regulaatori juhendis.

Kui soovid kasutada tuletikke, soovitame kasutada selleks ettenähtud spetsiaalseid pikki tikke. Süüta tikk ja hoia gaasipõleti süüteava juures.

• Keera keeduala gaasi juurdevool lahti.

• Kontrolli, kas põleti süttis ühtlaselt ja kas leek põleb ühtlaselt.5151

Korrashoid ja hoiustamine Hoiusta gaasipliiti alaliselt lastele ega koduloomadele kättesaamatus kohas. Ära hoiusta gaasipliiti koos selle külge ühendatud gaasiballooniga. Gaasipliit peab asuma alaliselt kuivas ja lastele ning koduloomadele kättesaamatus kohas. Enne igakordset hoiustamist puhasta gaasipliit toidujääkidest ja mustusest. Gaasipliidi hoiustamiseks pärast kasutamist vii läbi järgnevad sammud:

Veendu selles, et gaasipliit on täielikult maha jahtunud ja suurest mustusest puhastatud.

2. Veendu selles, et kõik lülitusnupud oleksid asendis „OFF“ [•].

Veendu selles, et gaasipliit oleks gaasiballooni küljest lahti võetud ja balloon kinni keeratud.

Pane gaasipliit ilmastikuolude eest kaitstud kuiva kohta. Selleks sobib aiamaja, garaaž või mõni muu sarnane koht.

5. Kata gaasipliit korralikult kinni, et seda tolmu eest kaitsta.

6. Hoiusta gaasipliidi keedunõude resti eraldi, korralikult pakituna, et seda korrosiooni

Hoiusta gaasiballooni jahedas, külmakindlas ja kuivas kohas. Hoiusta ballooni hästi ventileeritud kohas, mitte aga keldris, süvendatud alade läheduses, käikude lõpus või süvendites. Garantii ja teenindus Garantii Asjakohase kasutamise korral on Petromax gaasipliidile ostu kuupäevast alates tagatud kaheaastane garantii. See ei hõlma kuluvdetaile. Kui toode ei funktsioneeri rahuldavalt defektse materjali või tootmisest tingitud vigade tõttu, annab garantii parandamisõiguse. Selleks tuleb pöörduda volitatud müüja poole. Teenindus Oleme küsimuste ja probleemide tekkimisel meeleldi abiks. Meie klienditeenindusega saad ühendust elektronposti aadressil service@petromax.de Teisi Petromax gaasipliidi juurde sobivaid Petromax tooteid leiad veebist aadressil www.petromax.de Rikkeotsing Probleem Võimalik lahendus Gaasipliit logiseb või õõtsub Jalad on gaasipliidi raami sisse kinnitatud eri kaugusesse. Jalgade asendiga saad logisemist või õõtsumist korrigeerida. Vali stabiilne, tasane ja tulekindel aluspind. Gaasipliiti pole võima- lik ühendada Kontrolli, kas kasutatav gaasiballoon ja rõhuregulaator vastavad kohalikele ühendusnõuetele. Üks põleti või kõik põletid ei sütti Sulge gaasi juurdevool ja oota mõni minut, kuni juba väl- junud gaas lendub. Proovi põletit uuesti süüdata. Proovi põletit süüdata manuaalselt tuletiku või mõne muu sarnase vahendi abil. Võimalik, et Piezo süütaja elektrood on valesti seadistatud. Kontrolli, kas gaasiballooni ventiil on avatud. Kontrolli lekete suhtes. Kontrolli, kas gaasipliidi ventiil on avatud. Paranduste tegemiseks võta ühendust volitatud müüja või meie klienditeenindusega. Gaasiballoon on (peaaegu) tühi Kontrolli, kas balloon on (peaaegu) tühi. Vaheta gaasiballoon uue vastu välja. Tunda on gaasi lõhna Sulge gaasiballoon ja lase seadmel maha jahtuda. Kontrolli, kas kõik ühenduskohad on tihedad (lekkekatse). Põleti põleb väga väikese leegiga Kontrolli, kas rõhulangetusseade on õige. Kontrolli, kas gaasiballoonis on veel piisavalt gaasi. Kontrolli, ega gaas mujalt välja ei voola (lekkekatse). Kontrolli, kas gaasi teel pole takistusi (näiteks määrdunud põleti või muljutud voolik). Põleti põleb väga kõrge leegiga Kontrolli, kas rõhulangetusseade on õige. Pöördu volitatud müüja, meie klienditeeninduse või gaa- sispetsialisti poole. Kui tekib mõni probleem, mida pole siin kirjeldatud meetoditega võimalik lahendada, pöördu palun volitatud müüja või meie klienditeeninduse poole. Üldised kontaktandmed leiad meie kodulehelt www.petromax.de
