MANUAL DE USUARIO Mi Robot VacuumMop P Xiaomi

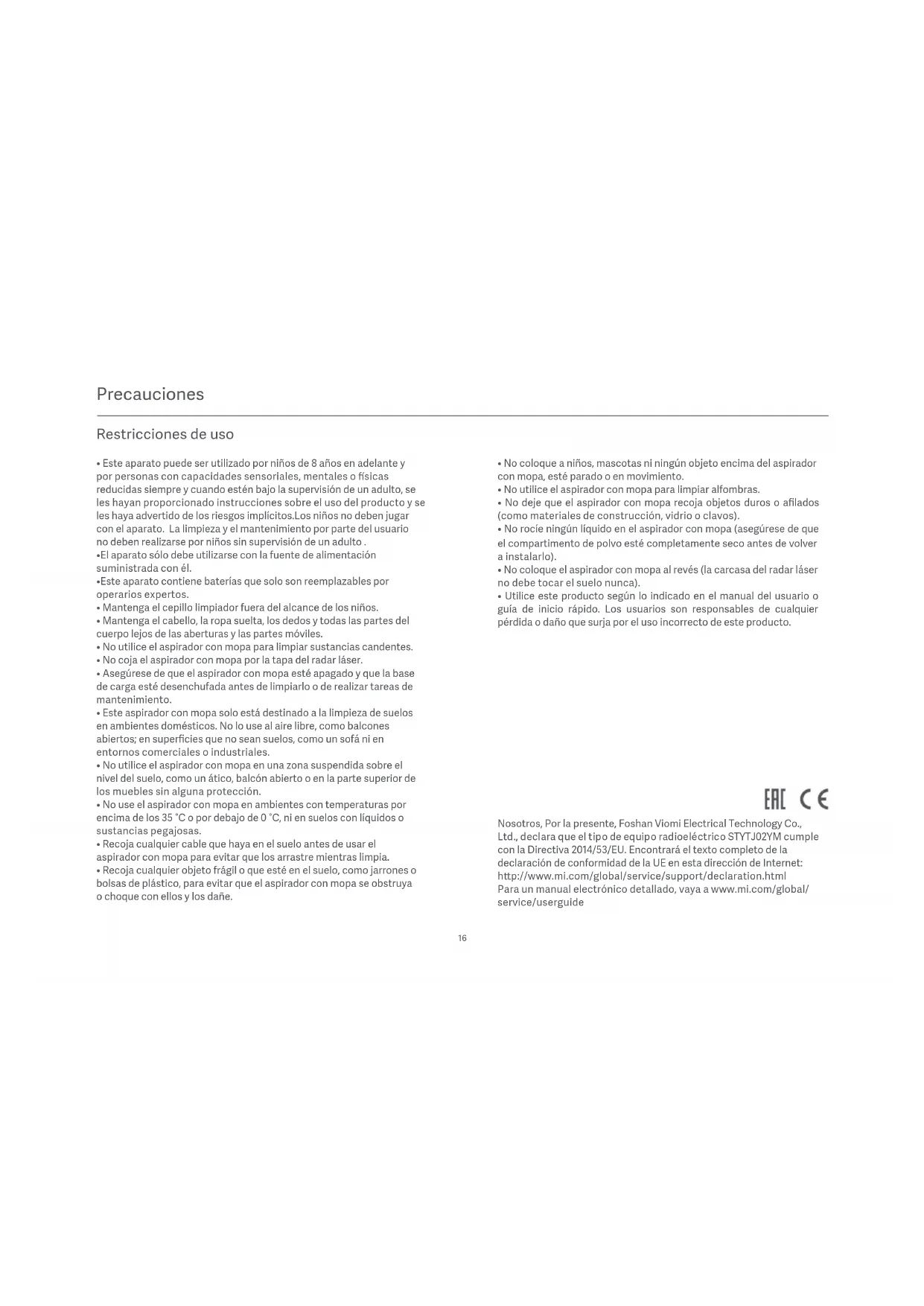

• Este aparato puede ser utilizado por niños de 8 años en adelante y por personas con capacidades sensoriales, mentales o sicas reducidas siempre y cuando estén bajo la supervisión de un adulto, se les hayan proporcionado instrucciones sobre el uso del producto y se les haya advertido de los riesgos implícitos.Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben realizarse por niños sin supervisión de un adulto .

• El aparato sólo debe utilizarse con la fuente de alimentación suministrada con él.

• Este aparato contiene baterías que solo son reemplazables por operarios expertos.

• Mantenga el cepillo limpiador fuera del alcance de los niños.

• Mantenga el cabello, la ropa suelta, los dedos y todas las partes del cuerpo lejos de las aberturas y las partes móviles.

• No utilice el aspirador con mopa para limpiar sustancias candentes.

• No coja el aspirador con mopa por la tapa del radar láser.

• Asegúrese de que el aspirador con mopa esté apagado y que la base de carga esté desenchufada antes de limpiarlo o de realizar tareas de mantenimiento.

• Este aspirador con mopa solo está destinado a la limpieza de suelos en ambientes domésticos. No lo use al aire libre, como balcones abiertos; en superficies que no sean suelos, como un sofá ni en entornos comerciales o industriales.

• No utilice el aspirador con mopa en una zona suspendida sobre el nivel del suelo, como un ático, balcón abierto o en la parte superior de los muebles sin alguna protección.

• No use el aspirador con mopa en ambientes con temperaturas por encima de los 35°C o por debajo de 0°C, ni en suelos con líquidos o sustancias pegajosas.

• Recoja cualquier cable que haya en el suelo antes de usar el aspirador con mopa para evitar que los arrastre mientras limpia.

• Recoja cualquier objeto frágil o que esté en el suelo, como jarrones o bolsas de plástico, para evitar que el aspirador con mopa se obstruya o choque con ellos y los dañe.

• No coloque a niños, mascotas ni ningún objeto encima del aspirador con mopa, esté parado o en movimiento.

• No utilice el aspirador con mopa para limpiar alfombras.

• No deje que el aspirador con mopa recoja objetos duros o afilados (como materiales de construcción, vidrio o clavos).

• No rocíe ningún líquido en el aspirador con mopa (asegúrese de que el compartimento de polvo esté completamente seco antes de volver a instalarlo).

• No coloque el aspirador con mopa al revés (la carcasa del radar láser no debe tocar el suelo nunca).

• Utilice este producto según lo indicado en el manual del usuario o guía de inicio rápido. Los usuarios son responsables de cualquier pérdida o daño que surja por el uso incorrecto de este producto. Nosotros, Por la presente, Foshan Viomi Electrical Technology Co., Ltd., declara que el tipo de equipo radioeléctrico STYTJ02YM cumple con la Directiva 2014/53/EU. Encontrará el texto completo de la declaración de conformidad de la UE en esta dirección de Internet: hp://www.mi.com/global/service/support/declaration.html Para un manual electrónico detallado, vaya a www.mi.com/global/ service/userguide17

• No utilice baterías, cargadores ni bases de carga de terceros. Usar sólo con la unidad de alimentación <BLJ24W200120P-V>.

• El aparato debe estar desconectado de la red eléctrica al retirar la batería.

• No coloque la base de carga cerca de una fuente de calor como un radiador.

• No limpie ninguna parte del aspirador con mopa con un paño húmedo ni con líquidos.

• No deseche las pilas usadas de forma inadecuada. Antes de tirar el aspirador con mopa, asegúrese de que esté desconectado y que la batería se haya retirado y desechado de forma segura para el medio ambiente.

• No utilice baterías, adaptadores de corriente ni bases de carga de terceros.

• No desmonte, repare ni modifique la batería o el cargador por su cuenta.

• Asegúrese de que el aspirador con mopa esté apagado cuando lo transporte y guárdelo en su embalaje original si es posible.

• Si no va a utilizar el aspirador con mopa durante un largo periodo de tiempo, cárguelo completamente, apáguelo y guárdelo en un lugar fresco y seco. Recargue el aspirador con mopa al menos una vez al mes para evitar daños en la batería. El radar láser de este producto cumple con la norma IEC 60825-1:2014 para la seguridad de productos láser de Clase 1 y no produce radiación láser peligrosa para el cuerpo humano. Baterías y carga

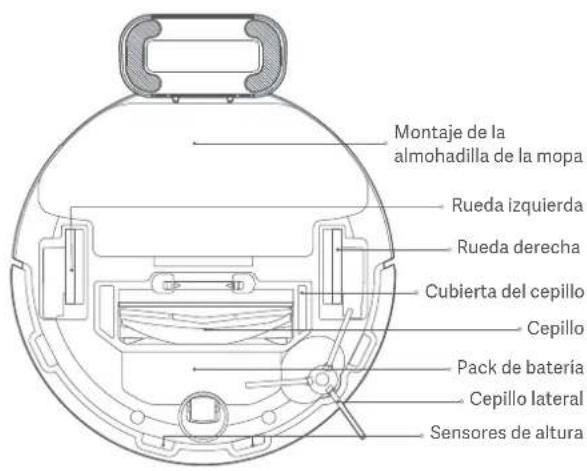

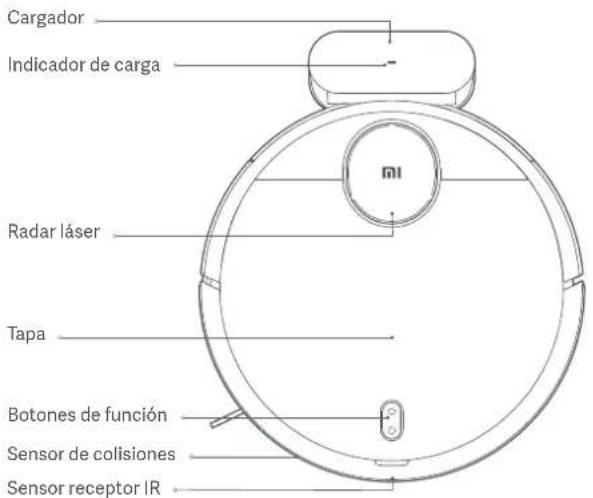

• ADVERTENCIA: Use solamente la unidad desmontable incluida en este aparato para recargar la batería18 Aspirador con mopa Cargador Compartimento de polvo (para el modo de limpieza) Cepillo limpiador Cepillo Cepillo lateral (×2) Descripción del producto Producto y lista de accesorios Accesorios del aspirador con mopa Contenido de la caja de accesorios Nota: Las ilustraciones del producto, los accesorios y la interfaz de usuario del manual de usuario son solo para fines de referencia. El producto y las funciones actuales pueden variar debido a mejoras del producto. Cubierta del cepillo Adaptador de corriente Compartimento de polvo 2 en 1 con depósito de agua (para los modos de aspirado y fregado) Manual de usuario Soporte para almohadilla de la mopa Almohadilla de la mopa mojada Almohadilla de la mopa húmeda19 Tapa Radar láser Botones de función Cargador Indicador de carga Rueda izquierda Pack de batería Sensores de altura Rueda derecha Cepillo lateral Cepillo Cubierta del cepillo Montaje de la almohadilla de la mopa Sensor receptor IR Sensor de colisiones Base Pulsar para enviar el aspirador con mopa de vuelta a la base de carga. Botón de encendido/limpieza Pulsar para iniciar o detener la limpieza. Mantener pulsado durante 3 segundos para encender o apagar el aspirador con mopa. Estado del indicador Encendido/funcionando correctamente/totalmente cargado/Wi-Fi conectado Cargando Parpadeo en rojo Error Blanco Wi-Fi no conectado Volviendo a la base de carga/batería baja Luz amarilla variando de intensidad Parpadeo lento en amarillo Parpadeo lento en blanco Parpadeo rápido blanco Luz blanca variando de intensidad Esperando configuración de la red Encendiendo/actualizando firmware20 Blanco: Encendido/funcionando correctamente/totalmente cargado/ Wi-Fi conectado Luz amarilla variando de intensidad: Cargando Parpadeo en rojo: Error Instalación

1. Conecte la base de carga a la toma de corriente.

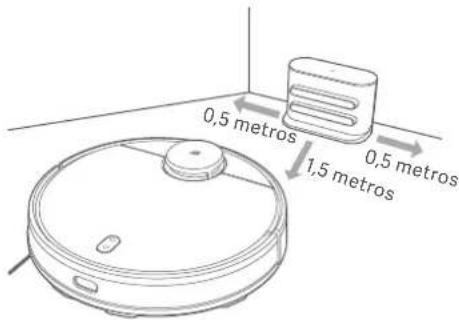

3. Coloque la base de carga en una superficie nivelada contra una pared.

0,5 metros 0,5 metros 1,5 metros

4. Al utilizar el aspirador con mopa por primera vez, mantenga

pulsado el botón durante 3 segundos para encenderlo. Cuando el indicador se encienda, coloque manualmente el aspirador con mopa en la base de carga para cargarlo. Pulse el botón cuando el aspirador con mopa esté limpiando para que vuelva a la base de carga para cargarse.

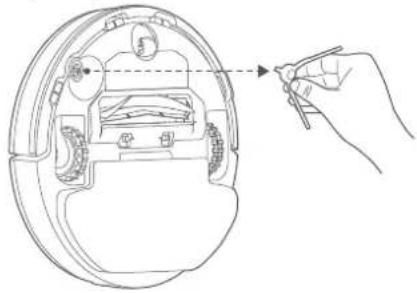

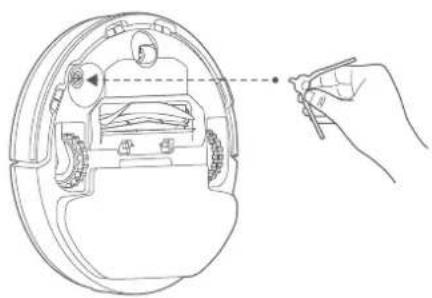

2. Instale el cepillo lateral en la esquina superior izquierda del

aspirador con mopa, como se muestra en la imagen. El paquete contiene un cepillo lateral adicional de repuesto que no es necesario instalar.21

2. Instale el compartimento de

polvo 2 en 1 con depósito de agua en el aspirador con mopa hasta que encaje en su lugar.

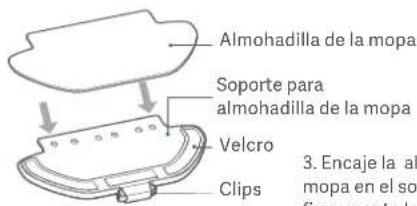

3. Encaje la almohadilla de la

mopa en el soporte y presione firmemente las tiras de velcro. Modo de aspirado y fregado Instale el compartimento de polvo 2 en 1 con depósito de agua, soporte para almohadilla de la mopa y la mopa.

1. Abra la tapa del compartimento

de polvo 2 en 1 con depósito de agua, llénelo y vuelva a colocar la tapa. Modo de limpieza: Instale el compartimento de polvo o el compartimento de polvo 2 en 1 con depósito de agua.

1. Abra la rapa del aspirador con

mopa y coloque el compartimen- to de polvo o el compartimento de polvo 2 en 1 con depósito de agua en la dirección indicada hasta que encaje en su lugar.

2. Encienda el aspirador con mopa.

Estará listo para empezar a limpiar. Instalar accesorios para el modo deseado Velcro Almohadilla de la mopa Clips Soporte para almohadilla de la mopa22 Precauciones:

1. No coloque la base de carga bajo la luz solar.

2. Asegúrese de que haya una distancia de 0,5 metros o más a cada lado de la

base de carga y más de 1,5 metros por delante.

3. Si el aspirador con mopa no se enciende por tener poca batería, colóquelo

directamente en la base de carga para cargarlo.

4. El aspirador con mopa se encenderá automáticamente cuando esté en la base

5. El aspirador con mopa no puede apagarse cuando está en la base de carga.

6. Quite el compartimento de polvo 2 en 1 con depósito de agua y el soporte para

la almohadilla de la mopa del aspirador con mopa mientras se esté cargando o cuando no esté en uso.

7. Utilice paredes virtuales o establezca áreas restringidas para las zonas

alfombradas para que el aspirador con mopa no se atasque en las alfombras.

8. Limpie periódicamente el compartimento de polvo para evitar la acumulación

excesiva de suciedad. Esto puede reducir el rendimiento de limpieza del aspirador con mopa.

9. En el modo de limpieza, el aspirador con mopa puede utilizar tanto el

compartimento de polvo como el compartimento de polvo 2 en 1 con depósito de agua.

4. Pulse las pestañas e instale

el soporte para la almohadilla de la mopa horizontalmente en la parte inferior del aspirador con mopa, como se muestra en la ilustración.

5. Encienda el aspirador con

mopa. Estará listo para empezar el aspirado y fregado. Modo de uso Cuando el aspirador con mopa esté funcionando, pulse cualquier botón para detenerlo y pulse el botón para reanudar la limpieza. Pulsar el botón detendrá la tarea de limpieza actual y enviará al aspirador con mopa de vuelta a la base de carga. Pausar Cuando el aspirador con mopa esté en la base de carga, se encenderá automáticamente y no podrá apagarse. Para encender manualmente el aspirador con mopa, mantenga pulsado el botón hasta que se encienda el indicador. Cuando el aspirador con mopa esté en el modo de espera y no en la base de carga, mantenga pulsado el botón para apagarlo. Encender/apagar Encienda el aspirador con mopa y pulse el botón . El aspirador con mopa iniciará automáticamente el aspirado o fregado en función del accesorio que tenga instalado. Limpieza Encienda el aspirador con mopa y pulse el botón para enviarlo a la base de carga. Cuando el aspirador con mopa termine la tarea de limpieza, volverá automáticamente a la base de carga para recargarse. El indicador parpadeará en amarillo. Si el aspirador con mopa empieza a quedarse sin batería durante una tarea de limpieza, volverá automáticamente a la base de carga para recargarse. Cuando vuelva a estar completamente cargado, reanudará la limpieza por donde lo dejó. Si el aspirador con mopa se apaga automáticamente debido a que tenía poca batería, colóquelo manualmente en la base de carga y asegúrese de que los terminales de carga estén en contacto. Recarga23 Si el aspirador con mopa encuentra un error durante su funcionamiento, el indicador parpadeará en color rojo y oirá una alerta de voz. Para buscar una solución, consulte la sección Solución de problemas. Si no realiza ninguna acción en menos de 5 minutos, el aspirador con mopa entrará automáticamente en el modo suspensión. Estado de averías En la aplicación Mi Home/Xiaomi Home hay cuatro modos de succión disponibles: Silencioso, Estándar, Medio y Turbo. El modo predeterminado es el Estándar. Preferencias de limpieza En el modo No molestar, el aspirador con mopa no reanudará la limpieza, realizará limpiezas programadas ni emitirá alertas de voz. El modo No molestar está activado por defecto y se puede desactivar a través de la aplicación. Modo No molestar El aspirador con mopa tiene una función para reanudar la limpieza. Si el aspirador con mopa empieza a quedarse sin batería durante una tarea de limpieza, volverá automáticamente a la base de carga para recargarse. Cuando vuelva a estar completamente cargado, reanudará la limpieza por donde lo dejó. Si termina manualmente la tarea de limpieza mientras el aspirador con mopa se estaba cargando, la limpieza no se reanudará. Reanudar la limpieza El aspirador con mopa activará automáticamente el modo suspensión tras 5 minutos de inactividad. Para volver a activarlo, pulse cualquier botón o utilice la aplicación.

• El aspirador con mopa no activará el modo suspensión mientras esté en la base de carga.

• El aspirador con mopa se apagará automáticamente después de estar 12 horas en el modo suspensión. Modo suspensión Si necesita añadir más agua al aspirador con mopa o limpiar la almohadilla de la mopa durante una tarea de limpieza, pulse cualquier botón para poner en pausa el aspirador con mopa y extraiga el compartimento de polvo 2 en 1 con depósito de agua. Después de añadir el agua o limpiar la almohadilla de la mopa, vuelva a colocar el compartimento de polvo 2 en 1 con depósito de agua y la almohadilla de la mopa y, a continuación, pulse el botón para reanudar la tarea de limpieza. Añadir agua o limpiar la almohadilla de la mopa durante la limpieza Puede utilizar la aplicación para configurar la zona indicada. El aspirador con mopa limpiará dentro de esa zona seleccionada. Zona indicada Puede establecer una zona específica del mapa a través de la aplicación. A continuación, el aspirador con mopa irá automáticamente a la zona y limpiará un área cuadrada de 2x2 metros. Limpiar allí Puede programar horas de limpieza desde la aplicación. El aspirador con mopa empezará automáticamente la limpieza en las horas indicadas y volverá a la base de carga cuando haya terminado la limpieza. Nota: El aspirador con mopa no realizará las limpiezas programadas si está en el periodo de No molestar o tiene activo el modo No molestar. Limpieza programada Puede configurar paredes virtuales y zonas restringidas desde la aplicación para evitar que el aspirador con mopa entre en zonas que no quiera limpiar. Paredes virtuales/zonas restringidas Puede utilizar la aplicación para activar el mapeo inteligente. Esto permitirá que el aspirador con mopa actualice automáticamente su mapa tras completar una tarea de limpieza y cargarse. Mapeo inteligente24 Este producto funciona con la aplicación Mi Home/Xiaomi Home*. Controla tu dispositivo e interactúa con él y otros dispositivos inteligentes del hogar con la aplicación Mi Home/Xiaomi Home. Escanee el código QR para descargar e instalar la aplicación. Se le dirigirá a la página de configuración de conexión si la aplicación ya está instalada. O busque "Mi Home/Xiaomi Home" en la App Store para descargarla e instalarla. Abra la aplicación Mi Home / Xiaomi Home, pulse "+" en la parte superior derecha y, a continuación, siga las instrucciones para añadir el dispositivo.

• La aplicación se conoce como Xiaomi Home en Europa (excepto en Rusia). El nombre de la aplicación que aparece en su dispositivo debe ser tomado como el predeterminado. Nota: La versión de la aplicación puede haber sido actualizada, siga las instrucciones basadas en la versión actual de la aplicación. Restaurar los ajustes de fábrica Mantenga pulsado el botón durante 5 segundos. Cuando oiga el mensaje de voz "Se restaurarán los ajustes de fábrica", vuelva a mantener pulsado el botón durante 5 segundos hasta que diga "Restaurando ajustes de fábrica". Cuando los ajustes se hayan restaurado correcta- mente, se borrarán todos los datos del usuario y oirá el siguiente mensaje de voz "Ajustes de fábrica restaurados correctamente". Restablecer Wi-Fi Cuando cambie el router de conexión o la contraseña de la red Wi-Fi, tendrá que restablecer la conexión Wi-Fi del aspirador con mopa. Encienda el aspirador con mopa y mantenga pulsados los botones y durante 3 segundos hasta que oiga el siguiente mensaje de voz "Esperando configuración de la red". Cuando la conexión Wi-Fi se haya restablecido correctamente, podrá reconectar el aspirador con mopa. Nota: Solo se admiten redes Wi-Fi de 2,4GHz. Conectar con la aplicación Mi Home/Xiaomi Home25 Cuidado y mantenimiento

1. Abra la tapa del aspirador con

mopa, extraiga el compartimento de polvo y abra la tapa como se muestra en la imagen.

2. Vacíe el contenido del

compartimento de polvo.

3. Limpie el compartimento de

polvo utilizando el cepillo limpiador incluido.

4. Vuelva a colocar el compartimento

de polvo en el aspirador con mopa hasta que encaje en su lugar y cierre la tapa del aspirador con mopa. Compartimento de polvo

1. Abra la tapa del aspirador con

mopa, extraiga el compartimento de polvo 2 en 1 con depósito de agua y saque el filtro como se muestra en la imagen.

2. Vacíe el contenido del

compartimento de polvo. Limpie el compartimento utilizando el cepillo limpiador y alinee y reinstale el filtro. Compartimento de polvo 2 en 1 condepósito de agua

3. Vuelva a colocar el

compartimento de polvo 2 en 1 con depósito de agua en el aspirador con mopa hasta que encaje en su lugar y cierre la tapa del aspirador con mopa.26 Se recomienda reemplazar el cepillo lateral cada 3-6 meses para una eficacia de limpieza óptima. Retire y limpie el cepillo lateral periódicamente. Cepillo lateral Limpie los sensores de altura cada tres meses con un paño suave. Sensores de altura Sensores de altura

1. Dele la vuelta al aspirador con

mopa y pulse las pinzas para quitar la cubierta del cepillo.

2. Retire el cepillo y el rodamiento

3. Utilice el cepillo limpiador para

4. Vuelva a colocar el cepillo y sus

rodamientos. Luego vuelva a colocar y presione hacia abajo la cubierta del cepillo hasta que encaje en su lugar. Nota: Se recomienda reemplazar el cepillo cada 6-12 meses para una eficacia de limpieza óptima. Filtro Para limpiar el filtro del compartimento de polvo 2 en 1 con depósito de agua, sáquelo como se indica en el diagrama. Cepillo

• Después de enjuagar el filtro con agua, asegúrese de que esté completamente seco cuando reinstale el filtro en el compartimiento de polvo o en el compartimiento de polvo 2 en 1 con depósito de agua.

• Para evitar que el filtro se obstruya, se recomienda limpiarlo regularmente con el cepillo limpiador.

• Se recomienda reemplazar el filtro entre cada 3 y 6 meses. Clips Cubierta del cepillo Cepillo Rodamiento del cepillo27 Preguntas frecuentes Error Posibles causas Error Posibles causas Mover el aspirador con mopa una distancia considerable puede provocar que vuelva a escanear su entorno. Si el aspirador con mopa está demasiado lejos de la base de carga, podría no ser capaz de volver automáticamente por su cuenta. En ese caso, deberá colocarlo manualmente en la base de carga.

1. Hay demasiadas obstrucciones

alrededor de la base de carga. Coloque la base en un área más abierta.

2. El aspirador con mopa está

demasiado lejos de la base de carga. Acérquelo y vuelva a intentarlo.

1. El nivel de batería es bajo. Recargue

el aspirador con mopa y vuelva a intentarlo.

2. La temperatura ambiente es

demasiado baja (por debajo de 0°C) o demasiado alta (por encima de 35°C).

1. El compartimento de polvo está lleno.

2. El filtro está bloqueado. Límpielo.

3. Hay un objeto extraño en el cepillo.

Límpielo. El nivel de batería es bajo. Recargue el aspirador con mopa y vuelva a intentarlo. Apague el aspirador con mopa y vuelva a encenderlo. Puede que haya un objeto extraño en el cepillo, el cepillo lateral o la rueda derecha/izquierda. Apague el aspirador con mopa y quite toda la suciedad. Asegúrese de que haya suficiente espacio abierto alrededor de la base de carga y que sus contactos estén libres de polvo y otros residuos. Asegúrese de que el aspirador con mopa está conectado a la red, de lo contrario no podrá sincronizarse con la aplicación ni realizar limpiezas programadas.

1. Asegúrese de que el aspirador con

mopa no esté en el modo No molestar, lo que evitaría que se reanudara la limpieza.

2. El aspirador con mopa no reanudará

la limpieza si se ha cargado o colocado manualmente en la base de carga. El aspirador con mopa no se enciende El aspirador con mopa no inicia la limpieza El aspirador con mopa no funciona correctamente El aspirador con mopa hace un ruido extraño El aspirador con mopa ha dejado de limpiar correctamente o deja polvo detrás

1. La señal del Wi-Fi es débil.

Asegúrese de que el aspirador con mopa está en una zona con buena cobertura de Wi-Fi.

2. Hay algún problema con la conexión

Wi-Fi. Restablezca el Wi-Fi y descargue la versión más reciente de la aplicación y vuelva a conectarlo. El aspirador con mopa no se puede conectar al Wi-Fi El aspirador con mopa no reanuda la limpieza El aspirador con mopa no regresa a la base de carga después de haberlo movido El aspirador con mopa no se carga El aspirador con mopa no lleva a cabo una limpieza programada El aspirador con mopa no vuelve a la base de carga28 Asegúrese de que la base de carga y el aspirador con mopa están dentro de la zona de cobertura del Wi-Fi y que tienen buena señal. Siga las instrucciones del manual de usuario para restablecer la conexión Wi-Fi y volver a vincular el aspirador con mopa. Asegúrese de que el aspirador con mopa está conectado a la red y que se mantiene dentro de la cobertura del Wi-Fi en todo momento. Error Posibles causas El aspirador con mopa se sigue desconectando El aspirador con mopa no puede conectarse con "viomi-vacuum-v8_ miapXXXX" en la aplicación Error Solución Solución de problemas Error Solución Error 1: Asegúrese de que el sensor láser de distancia no esté obstruido. Error 2: Limpie los sensores de altura, mueva el aspirador con mopa a una nueva ubicación y vuelva a activarlo. Quite los objetos extraños que puedan bloquear u obstruir el sensor láser de distancia, o mueva el aspirador con mopa a una nueva ubicación y vuelva a activarlo. Puede que parte del aspirador con mopa no esté en el suelo, vuelva a colocar el aspirador con mopa y reactívelo. El sensor de altura está sucio, limpie toda la suciedad del mismo. Error 3: Se ha detectado un campo magnético fuerte. Reactive el aspirador con mopa lejos de cualquier pared virtual. Puede que el aspirador con mopa esté demasiado cerca de una pared virtual. Muévalo a una nueva zona y vuelva a activarlo. Error 4: Despeje de cualquier objeto extraño el sensor de colisión. Puede que el sensor de colisiones esté obstruido. Golpéelo suavemente varias veces para sacar cualquier objeto extraño. Si no sale nada, mueva el aspirador con mopa a otro lugar y vuelva a activarlo. Error 5: El aspirador con mopa está funcionando en una temperatura anómala. La temperatura de funcionamiento del aspirador con mopa es demasiado alta o demasiado baja. Espere a que la temperatura vuelva a ser normal y vuelva a intentarlo. Limpieloscontactostantodelabase decargacomodelaspiradorcon mopaconunpañoseco. Error 6: Error de carga. Intente limpiar los contactos de carga. Error 7: Coloque el aspirador con mopa en el suelo y reactívelo. El aspirador con mopa se inclina al activarse. Muévalo a una superficie nivelada y vuelva a activarlo. También puede restablecer el nivel del aspirador con mopa en la aplicación y luego reactivarlo. Error 8: Vuelva a instalar el compartimento de polvo y el filtro. Asegúrese de que el compartimento de polvo y el filtro estén bien instalados. Si el error persiste, intente reemplazar el filtro.29 Error Solución Puede que haya una rueda que no esté en el suelo. Vuelva a colocar el aspirador y reactívelo. Error 9: Mueva el aspirador con mopa a una nueva ubicación y vuelva a activarlo. El aspirador con mopa puede quedarse atrapado o atascado. Quite cualquier obstáculo que haya a su alrededor. Error 10: Quite los obstáculos alrededor del aspirador con mopa. Asegúrese de que el compartimento de polvo 2 en 1 con depósito de agua esté bien instalado. Error 11: Asegúrese de que el compartimento para el polvo 2 en 1 con depósito de agua se ha instalado correctamente. Asegúrese de que el soporte para la almohadilla de la mopa y la almohadilla de la mopa estén bien instalados. Coloque el aspirador con mopa en la base de carga. Coloque el aspirador con mopa en la base de carga y reactívelo después de que se haya cargado del todo. Quite la almohadilla de la mopa y el soporte y reactive el aspirador con mopa. Error 12: Asegúrese de que la almohadilla de la mopa está correctamente instalada. Error 13: No puede volver a la base de carga. Error 14: Batería baja. Recárguela. Error 15: Quite la almohadilla de la mopa. Especificaciones Aspirador con mopa Dimensiones φ 350 × 94,5 mm 3,6 kgPeso neto Conexión inalámbrica 33 WPotencia nominal 3200mAhCapacidad de la batería Nombre Mi Robot Vacuum-Mop P (Aspirador inteligente) STYTJ02YMModelo Dimensiones 152 x 74,6 x 99,5 mm Cargador 1,2 ACorriente nominal de salida Tensión nominal de entrada 20 V 1,2 ACorriente nominal de entrada Tensión nominal de salida Modelo STYTJ02YM 20 V Wi-Fi IEEE 802.11b/g/n 2,4 GHz Frecuencia de operación 2412-2472 MHz Potencia máxima de salida ≤20 dBm 14,8 VTensión nominal30 Información sobre RAEE Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE según la directiva 2012/19/ UE) que no deben mezclarse con residuos domésticos sin clasificar. En su lugar, debe proteger la salud humana y el medio ambiente entregando sus equipos de desecho a un punto de recogida para el reciclaje de residuos de equipos eléctricos y electrónicos, designado por el gobierno o las autoridades locales. La eliminación y el reciclado correctos ayudarán a evitar posibles consecuencias negativas para el medio ambiente y la salud humana. Póngase en contacto con el instalador o con las autoridades locales para obtener más información sobre la ubicación y las condiciones de dichos puntos de recogida. En condiciones normales de uso, este equipo debe mantenerse a una distancia de, al menos, 20 cm entre la antena y el cuerpo del usuario. Diagrama eléctrico Panel de carga Batería Puerto de carga Ventilador Radar Panel de sensores del compartimiento de polvo Sensor del depósito de agua Sensor de la almohadilla de la mopa Panel de control Sensor de velocidad de la rueda izquierda Motor de la rueda izquierda Conector de energía Adaptador de corriente Motor del cepillo Motor del cepillo lateral Motor de la bomba de agua Motor de la rueda derecha Sensor de velocidad de la rueda derecha Versión del manual del usuario: V1.3 Adaptador de corriente Información publicada UnidadValor y precisión Frecuencia de entrada de CA 50/60 Corriente de entrada 0,8 A

Voltaje de salida 20,0 Voltaje de entrada
