MANUAL DE USUARIO Park 200 CALIBER

El Sistema de Radar Inverso de Caliber utilizes la技术和 de ondas ultrasonicas. Cuando la onda ultrasonica choca contra un的对象, rebota y se transforma en senales electricas. Entonces la CPU calcula la distancia entre el coche y el的对象 con las senales amplificadas y la alarma alertaré el conductor de la distancia con senales acústicas y visuales.

ESPECIFICACIONES TECNICAS

Tension nominal: DC12V Rango de funciona: DC9V-18V Corriente nominal: 20mA-200mA
Distancia de detectacion: 0,2-1,5m Distancia mostrada: 0,3-1,5m
F r ecuencia ultrasonica: 40 kHz Temperatura de trabajo: -30 80^ Cantidad de senseores: 4 unidades

FUNCIONES

• LED númeroo
• Indicador de direccion con tres LED de colore
• Sonido de tres pasos
• Interruptor ON/OFF
• Alarma sonora "BIBI"

USER MANUAL

MODO ALARMA

• MODO SEGURO

DISTANCIA:100-150 cm

SONIDO: Bi Bi Bi

DISTANCIA MOSTRADA: 1.0 - 1.5m

INDICADOR LED: Verde,indicadores derecho y izquierdo

• MODO ALERTA

DISTANCIA:59-90 cm

SONIDO: BiBiBi

DISTANCIA MOSTRADA: 0.5 - 0.9m

INDICADOR LED: Amarillo,indicadores derechos y izquierdo

• MODO CERCANO

DISTANCIA: 0-40 cm

SONIDO: Biii

DISTANCIA MOSTRADA: 0.0m

INDICADOR LED: Rojo,indicadores derecho y izquierdo

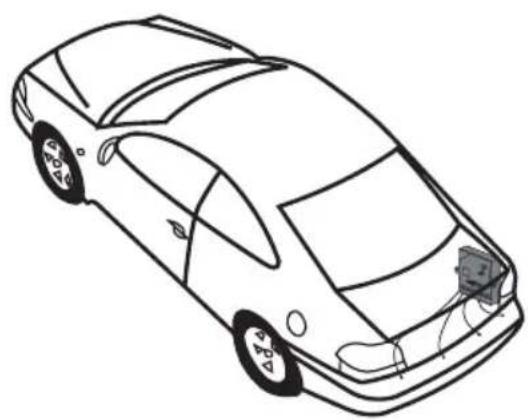

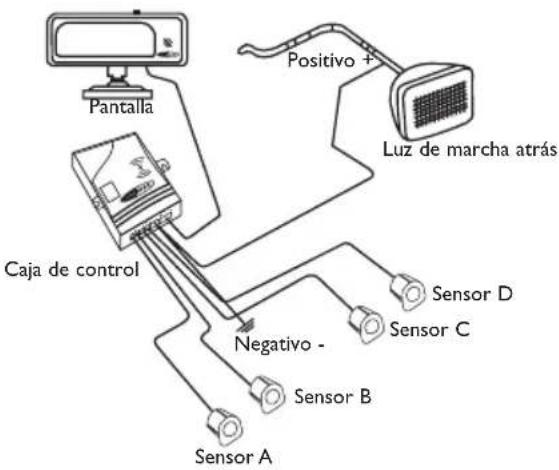

DIAGRAMA DE INSTALLACION

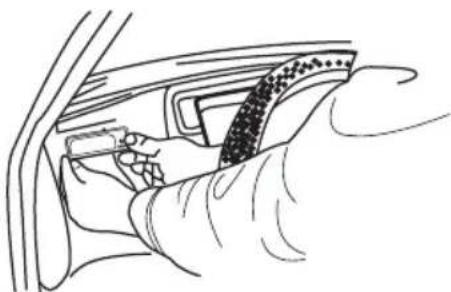

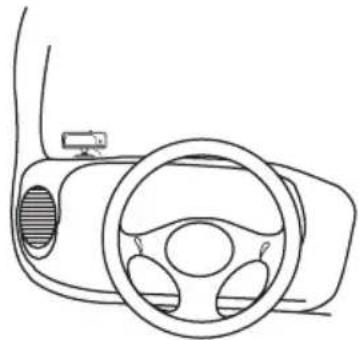

DIAGRAMA DE INSTALLACION DE LA PANTALLA

Pantalla pegada en el salpicadero Pantalla con pie

INSTALLACION DE LA UNIDAD DE CONTROL

Coloque launidad de control con la cinta adhesiva.
o bien

Fije la unidad de control con tornillos.

Coloque la unidad de control en el maletero en un lugar a salvo de lluvia, calor y humedad.

Enganche los cables con cuidado para evaporar apariencias desagradables.

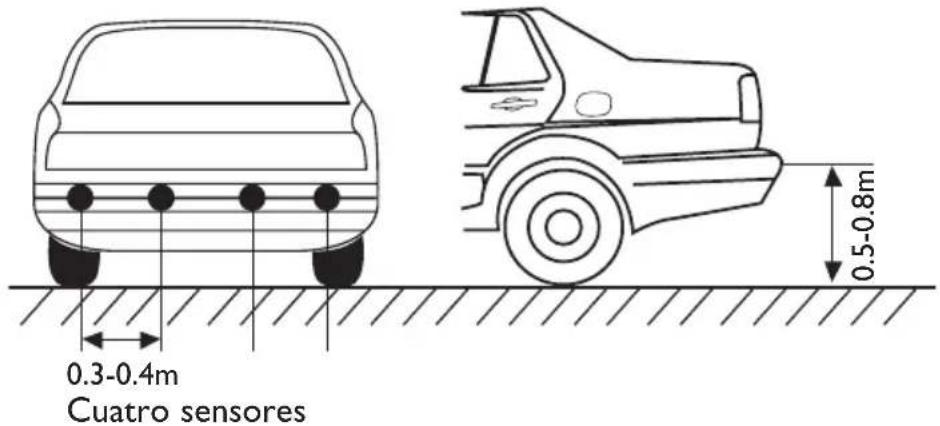

DIAGRAMA DE INSTALLACION DEL SENSOR

Asegürese que no haya otheras partes del vehiculo en el rango de posicionamento de los sensores para evaporar detectaciones incorrectas.

USER MANUAL

DIAGRAMA DE INSTALLACION DEL SENSOR

Asegúrese que no haya otheras partes del vehiculo en el rango de posicionamento de los sensores para evaporar detectaciones incorrectas.

I. Proteja el cable del sensor derialquier daño.
2. Los agujeros se deben hacer para introducir los sensores.

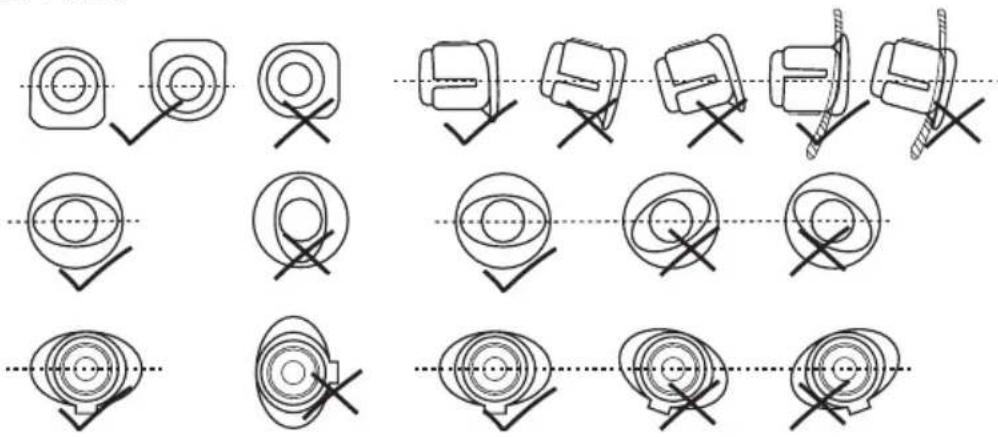

3. Asegúrese que la direccion de los Senseores sea la correcta.

NOTAS

INSTALLACION EL SISTEMA

I. Coloque los sensores de acuerdo a lacantidad y al diagrama I de la pag. 34.
2. Instale los sensores, ajuste la direccion y ponga los cables enorden correcto..
3. Conecte el cable rojo de la unidad de control con el cable positivo de la luz de marcha atras, el cable negro con el cable de tierra. (o directamente al chasis del coche).
4. Conecte la pantalla con la unidad de control. No connecte los sensores.
5. Ponga el coche en marcha atrás, la luz de control y el punto decimal de la pantalla se encenderán y emitirá un pitido corto, que做不到a que el sistemas está en modo de pruebas normal.
6. Conecte un sensor con launidad de control ypongase a 1,0m en fronte del sensor. El sistemas detecta y muestra la distancia consecutamente. Desenchufe el sensor y pruebe losthers sensores siguiendo el mismoprocedimiento.
Despues de la prueba, conecte todos los sensores respectivamente a launidad de control.

NOTA

I. Pantallas del mesmo Modelo=Puede ser intercambiadas, pero los sensores estan especificamente sintonizados para cada unidad de control;
2. En situación normal, cuando el sistema detecta algo en un rango peligioso, emitirá un pitido o una luz roja para avisar al conductor, el coche sedea detener inmediamente. La pantalla digital no做不到 el número cuando la distancia sea menor de 0,3m.
3. Asegürese que los sensores estén correctamente instalados.
4. El funciona bajo la lawal de los paracochues metalico.
5. No instale los sensores en una posicion que peda ser fácilmente afectada por interferencias, como por exemple cerca del tubo de escape o deculos cables.
6. Asegürese que el motor no está encendido cuando instale el sistema.
7. El funciona para serce afectado en la situacion seguiente: Lluviania intensa o entrada de agua en los sensores; Carreteras de gravilla, bacheadas, con pendiente o arbustos; Clima muy calido, frio o con niebla; Los sensores cubiertos con nieve, hielo, sucidad, etc.

E

USER MANUAL

CALIBER

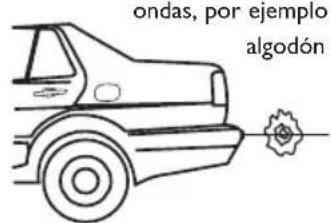

OBJETOS QUE PUEDEN CAUSAR FALLOS DE DETECTION

Planos inclinados lisos Objetos redondos y lisos Objetos que absorban

A. Si no hubieran sonidos o luces, asegúrese que los cables están correctamente connectado, el tension no es inferior a 9V, o si la pantalla está correctamente connectada a la unidad principal.
B. Si por pantalla aparecieran númeroos erráticos o se produjeran sonidos continuos, saque la marcha atras y vuélvala a entrada, si el problema persistiera, la unidad de control está defectuosa.
C. Si la pantalla muestra 0.0m o se produce un pitido largo cuando el usuario prueba uno de los Senseores. Compruebe si hay otheras partes del vehiculo en el rango del detector que se está probando, si el sensor está demasiado apretado, si el sensor está instalado cerca de partes que tiemblen (como el tubo de escape) o si hay alguna interferencia fuerte cerca del sensor.
D. Si la pantalla muestra númeroos pero no hay obstrucciones fremte los sensores, compruebe la direccion de los sensores,uede ser que el sistema detecte partes del vehiculo.
E. Si la pantalla se muestra errática cuando ponga en marcha el motor, es que hay interferencias en el circuito, conecte el cable de tierra del sistema con el cable de tierra del vehiculo.
F.Si el sistema no funciona para correctamente antes de los arreglos anteriorsmente mentionados, pueda decide que los senseores no encajan con la unidad de control y el sistema entero deben ser reemplazado.

APÉNDICE

• ESPECIFICACIONES DE LA PANTALLA

Alarma con tres pasos de sonido, control de volumen,indicadores numérico y LED Derecho y izquierdo. Con pie o con adhesivo.

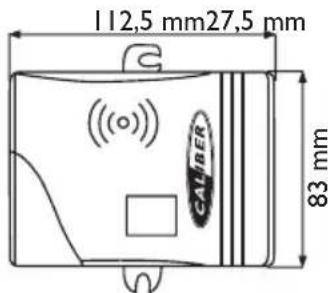

C AJA DE CONTROL

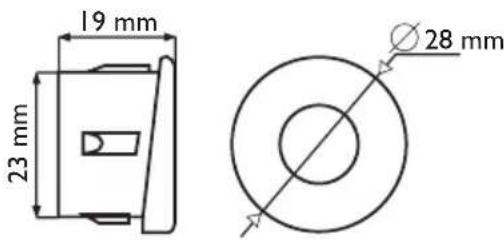

• ESPECIFICACIONES DEL SENSOR SENSOR INSERTABLE

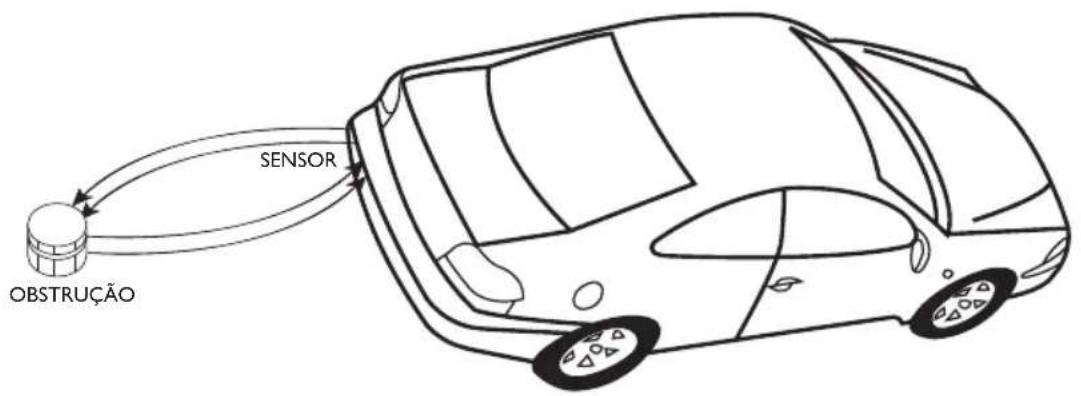

OS PRINCÍPIOS DO SISTEMA

• NIVEL DE ATENÇAO: Modo seguro

DISTANCA:100-150 cm

SOM: Bi-Bi-Bi

DISTANCA MOSTRADA:1.0-1.5m

WYSWIETLANA ODLEGLOSC:1,0-1,5m
