BRUKSANVISNING Park 200 CALIBER

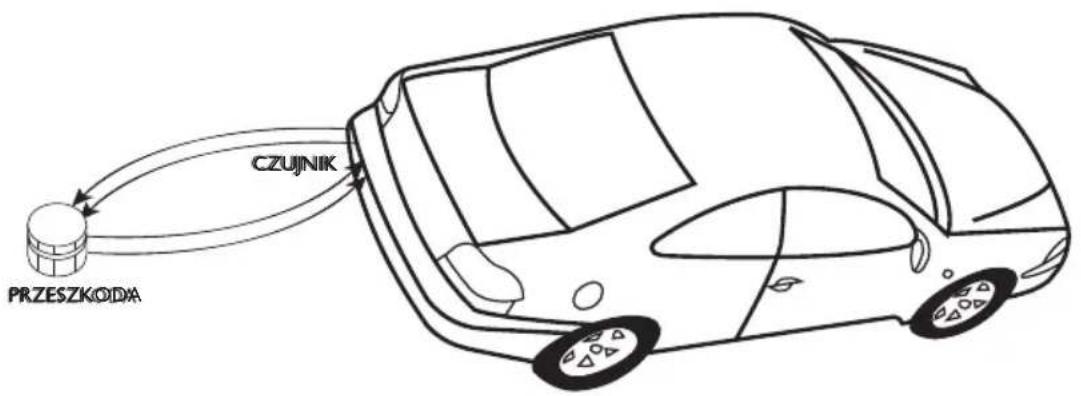

SYSTEM PRINCIP Caliber Back Radar System använder teknologi av ultraljuds vågor. När ultraljuds vågor möter objektet, kommer det att återvända och transformeras till elektroniska signaler. Sedan kommer CPU kalkylera avståndet mellan bil och objekt med förstorade signaler och alarm enheten kommer att varna föraren avståndet med ljud och visuella signaler. TEKNISKA SPECIFIKATIONER

• Volt frekvens: DC12V Operations avstånd: DC9V-18V Strömstyrka: 20mA-200mA

• Upptäcka distans: 0,2 – 1,5m Bildskräms avstånd: 0,3 – 1,5m

• MEDVETENHET: Säkerhets läge AVSTÅND: 100-150 cm LJUD: Bi.Bi.Bi AVSTÅNDS VISARE: 1.0 – 1.5m SE INDIKATOR: Grön, vänster & höger indikator

• UPPMÄRKSAMMA: Skärpt läge DISTANS: 50-90 cm LJUD: BiBiBi (stig-up) DISTANS VISARE: 0.5 – 0.9m SE INDIKATOR: Gul, vänster & höger indikator

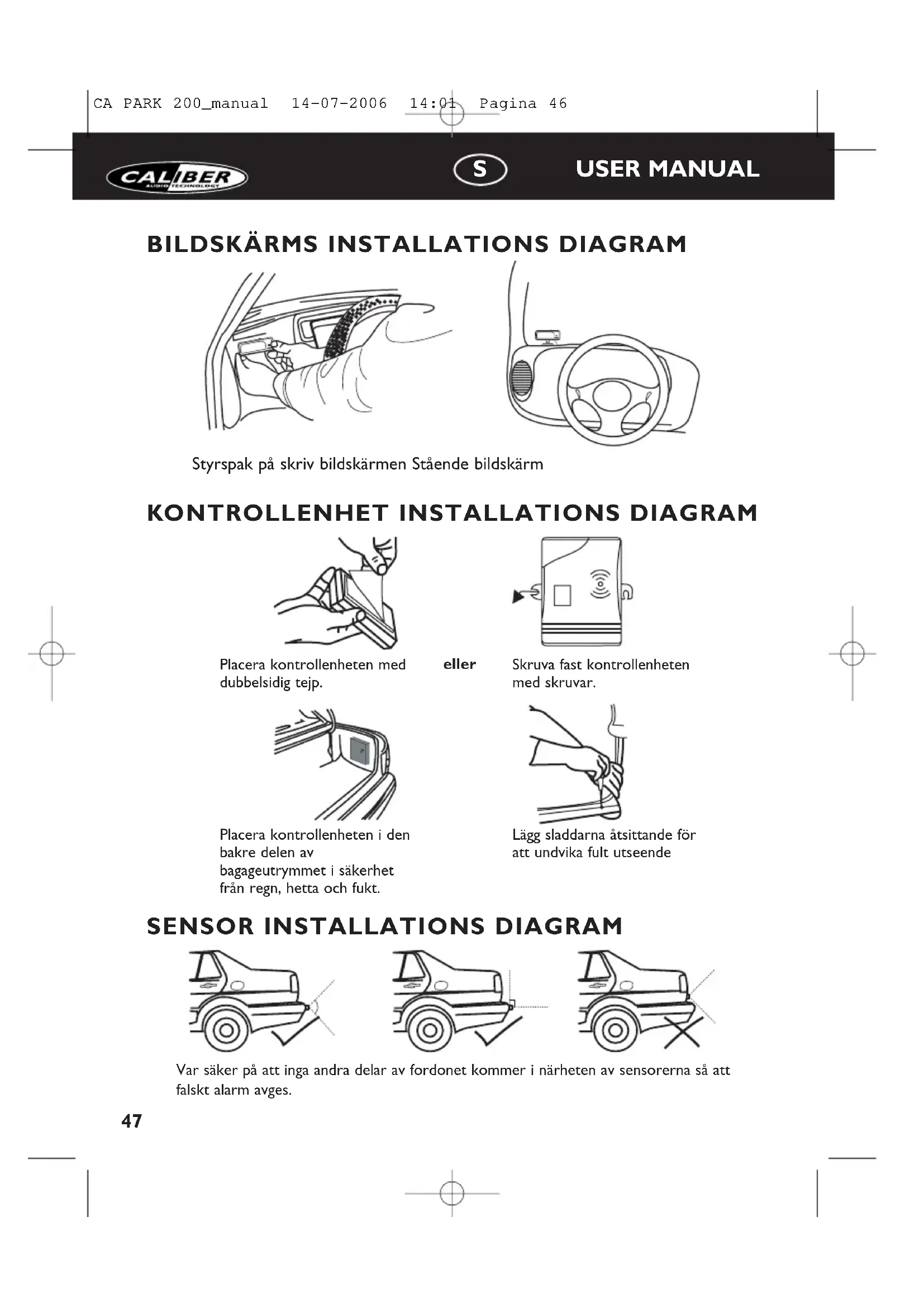

• UPPMÄRKSAMMA: Stängt läge DISTANS: 0-40 cm LJUD: Biii DISTANS VISARE: 0.0m SE INDIKATOR: Röd, vänster & höger indikator INSTALLATIONS DIAGRAM

Styrspak på skriv bildskärmen Stående bildskärm

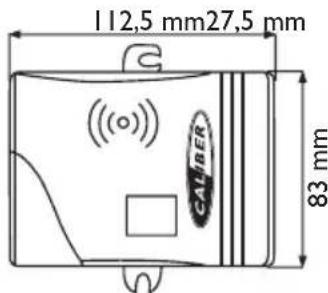

Placera kontrollenheten i den bakre delen av bagageutrymmet i säkerhet från regn, hetta och fukt. Lägg sladdarna åtsittande för att undvika fult utseende Skruva fast kontrollenheten med skruvar. Placera kontrollenheten med dubbelsidig tejp. eller Var säker på att inga andra delar av fordonet kommer i närheten av sensorerna så att falskt alarm avges. CA PARK 200_manual 14-07-2006 14:01 Pagina 4648 USER MANUAL

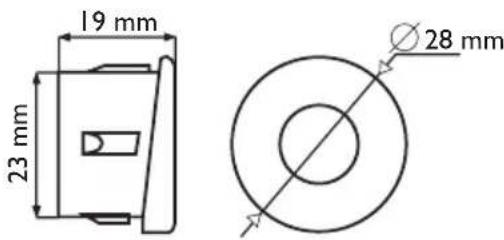

1. Sensor sladden måste vara skyddad från att ta skada.

2. Hålen måste borras för att installera insert-in sensor.

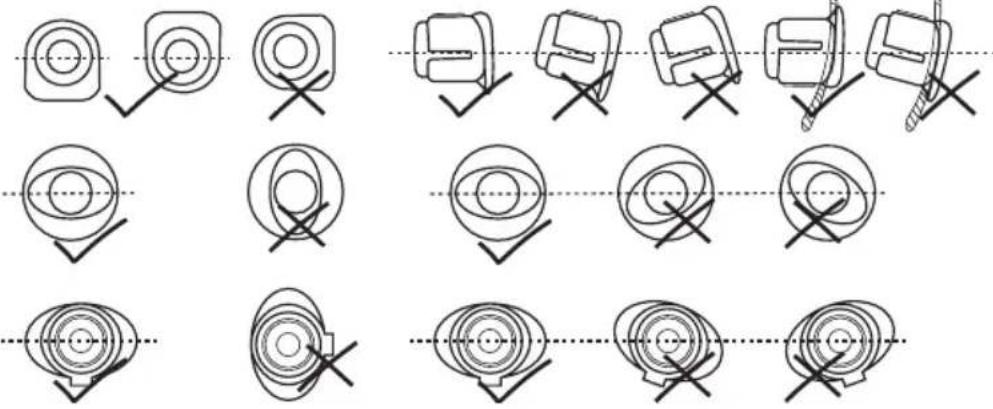

3. Var säker på att sensorerna är åt rätt håll.

ANTECKNINGAR Fyra sensorer Var säker på att inga andra delar av fordonet kommer i närheten av sensorerna så att falskt alarm avges. 0.3-0.4m 0.5-0.8m Kofångare Borr Kofångare Kofångare Sensor laddar Sensor Sido backspegel Sensor CA PARK 200_manual 14-07-2006 14:01 Pagina 4749 USER MANUAL

1. Placera sensorerna enligt antal och diagram 1 på sida 48.

2. Installera sensorn, justera i riktning och arrangera sladdarna i god ordning.

3. Anslut den röda kabeln från kontrollenheten med den positiva sladden från

backlyset, den svarta sladden till jord (eller direkt till bilens chassi).

4. Anslut bildskärm till kontrollenheten. Du ska inte ansluta sensorn i detta läge.

5. Sätt i backen, reservljuset och decimal punkten på bildskärmen kommer att lysa

och ge ut en kort signal, vilket kommer att visa att systemet är i normalt test läge.

6. Anslut en sensor med kontrollenheten och stå 1,0 m ifrån sensorn. Systemet

upptäcker och visar distansen därefter. Sätt ut sensorn och testa de andra sensorerna på samma sätt. Efter testet, anslut alla respektive sensorer till kontrollenheten. ANTECKNING

1. Displayer av samma modell kan bytas ut, men sensorerna är speciellt anpassade

för varje kontrollenheter ;

2. I normala situationer, när systemet upptäcker något farligt I räckhåll, kommer den

att ge ut långa toner eller rött ljus för att varna föraren, bilen borde stoppas omedelbart. Den digitala displayen kommer inte att visa numer när distansen är kortare än 0, 3m.

3. Kom ihåg att sensorn borde installeras korrekt.

4. Prestationsförmågan kan kanske påverkas om sensorn är placerad i en metall

5. Installera inte sensorn i en position lätt påverkad av yttre ingrepp så som en

position nära avgasröret eller andra kablar.

6. Var god och kontrollera att motorn inte är igång under installation av systemet.

7. Prestanda kan bli påverkad av följande situationer:

Hårt regn eller vatten läckage till sensorerna; Dåligt väglag och damm;Väldigt varmt, kallt eller fuktigt väder; Om sensorn täcks av snö, is, damm, etc. CA PARK 200_manual 14-07-2006 14:01 Pagina 4850 USER MANUAL

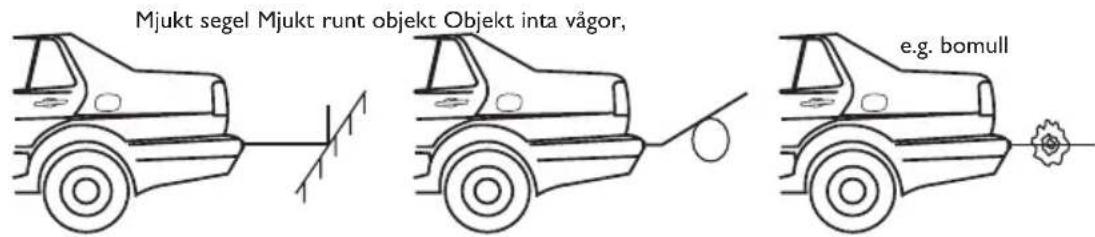

UPPTÄCKANDE Mjukt segel Mjukt runt objekt Objekt inta vågor, e.g. bomull FELSÖKNING A. Om det inte kommer något ljud eller ljus, kolla och gör dig säker på att kablarna är anslutna korrekt; spänningen får inte vara lägre än 9V, kanske är displayen inte ansluten korrekt med huvudenheten. B. Om det är något felaktigt med displayen eller oavbrutet pip, växla ur backen och växla in backen igen, om problemet kvarstår, kontrollenheten är då obrukbar. C. Om displayen ger långa pip eller visar 0, 0m när användaren testar någon av sensorerna. Kolla då upp om delar av bilen kommer i vägen för sensorn när du testar, kanske är sensorn installerad i ett för tight utrymme, kanske är sensorn installerad nära någon starkt vibrerande föremål (såsom avgasröret). Kanske kan de vara något starkt yttre påverkande nära sensorn. D. Om displayen visar nummer men det är inga hinder i vägen för sensorerna, kolla då direktionen för sensorerna, kanske upptäcker systemet delar av bilen och avger signaler. E. Om displayen glappar när du startar motorn, kanske störs någon krets.Anslut då systemets huvudkablar med fordonets jordkabel. F. Om systemet fortfarande inte fungerar korrekt efter föregående nämnda handlingar, kan användaren bestämma om sensorn inte matchar med kontrollenheten, då borde hela systemet ersättas. CA PARK 200_manual 14-07-2006 14:01 Pagina 4951 USER MANUAL

• BILDSKÄRMS SPECIFIKATIONER Alarm med tre stegs ljud, volym kontroll tillgänglig, numerisk höger & vänster indikator med LED. Uppstående eller självhäftande stil valbar.
