BEDIENUNGSANLEITUNG Park 200 CALIBER

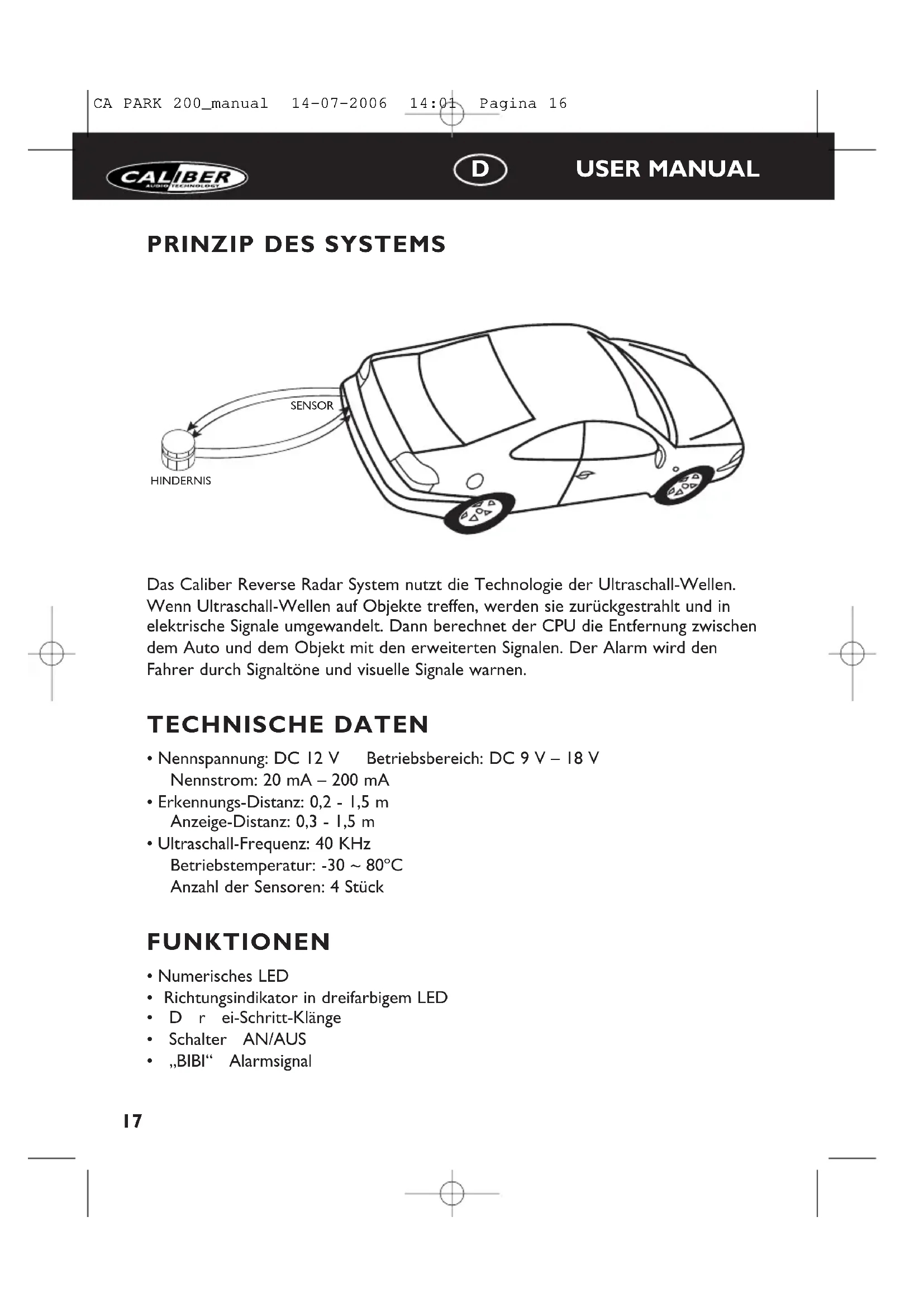

Das Caliber Reverse Radar System nutzt die Technologie der Ultraschall-Wellen. Wenn Ultraschall-Wellen auf Objekte treffen, werden sie zurückgestrahl und in elektrische Signale umgewandelt. Dann berechnet der CPU die Entfernung zwischen dem Auto und dem Objekt mit den erweiterten Signalen. Der Alarm wird den Fahrer durch Signtöne und visuelle Signale warnen.

TECHNISCHE DATEN

Nennspannung: DC 12 V Betriebsbereich: DC 9 V - 18 V Nennstrom: 20 mA - 200 mA
- Erkennungs-Distan: 0,2 - 1,5 m Anzeige-Distan: 0,3 - 1,5 m
- Ultraschall-Frequency: 40 KHz Betriebstemperatur: -30 80^ Anzahl der Sensoren: 4 Stück

FUNKTIONEN

• Numerisches LED
• Richtungsindikator in dreifarbigem LED
  Drei-Schritt-Klange
  Schalter AN/AUS
  ,BIIB" Alarmsignal

USER MANUAL

MODUSALARM

BEWUSSTSEIN: Modus Sicherheit

ENTFERNUNG:100 - 150 cm

KLANG: Bi.Bi.Bi

ENTFERNUNGS-ANZEIGE: 1.0 - 1.5m

LED-ANZEIGE: Grün, Anzeige links & rechts

BEWUSSTSEIN: Modus Warnung

ENTFERNUNG:50-90cm

KLANG: BiBiBi (aufsteigend)

ENTFERNUNGS-ANZEIGE: 0.5 - 0.9m

LED-ANZEIGE: Gelb,Anzeige links & rechts

BEWUSSTSEIN: Modus Nahe

ENTFERNUNG:0-40cm

KLANG:Bii

ENTFERNUNGS-ANZEIGE: 0.0m

LED-ANZEIGE: Rot, Anzeige links & rechts

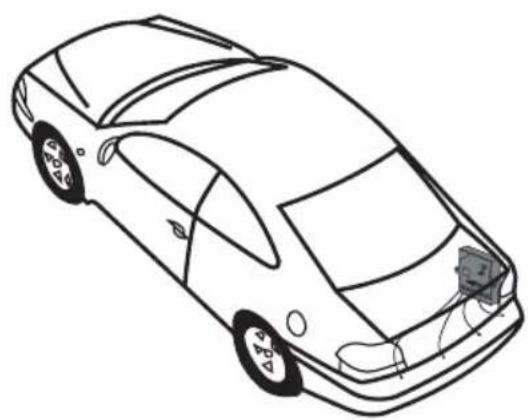

INSTALLATIONS-DIAGRAMM

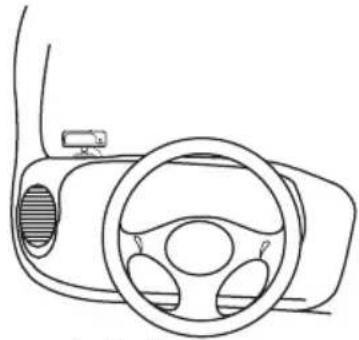

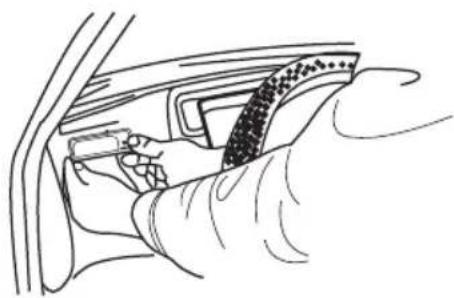

INSTALLATIONS-DIAGRAMM FÜR DIE ANZEIGE

Anzeige in der Einsteck-Ausführung Anzeige zum Aufstellen

INSTALLATIONS-DIAGRAMM FÜR DIE KONTROLLEINHEIT

Befestigen Sie die Kontrolleinheit mit doppelseitigem Klebeband.

oder
Befestigen Sie die Kontrolleinheit mit Schrauben.

Platzieren Sie die Kontrolleinheit im Kofferruum an einer Stelle, die vor Regen, Hitze und Feuchtigkeit geschützt ist.

Verlegen Sie die Kabel so, dass sie nicht zu sehen sind.

INSTALLATIONS-DIAGRAMM FÜR DEN SENSOR

Stellen Sie sicher, dass keine anderen Teile des Autos in den Positionierungsbereich des Sensors fallen. So vermeiden Sie eine Fehlerkennung.

USER MANUAL

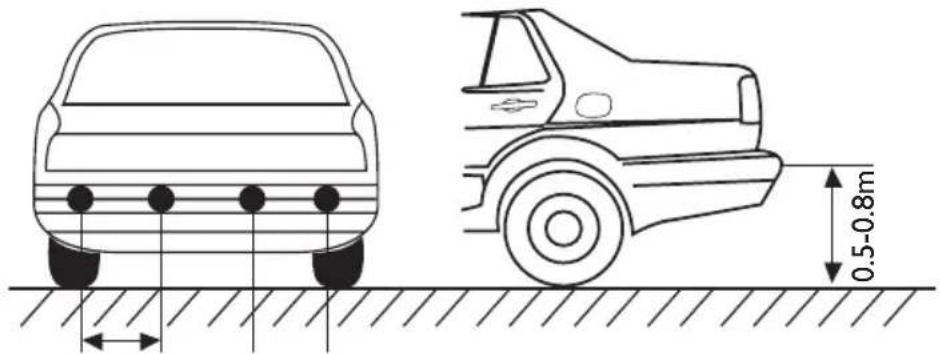

INSTALLATIONS-DIAGRAMM FÜR DEN SENSOR

0.3-0.4m
Vier Sensoren

Stellen Sie sicher, dass keine anderen Teile des Autos in den Positionierungsbereich des Sensors fallen. So vermeiden Sie eine Fehlerkennung.

I. Das Sensorkabel muss vor Beschädigung geschützt werden.
2. Sie benötigen Löscher, um die Einbau-Sensoren zu installieren.

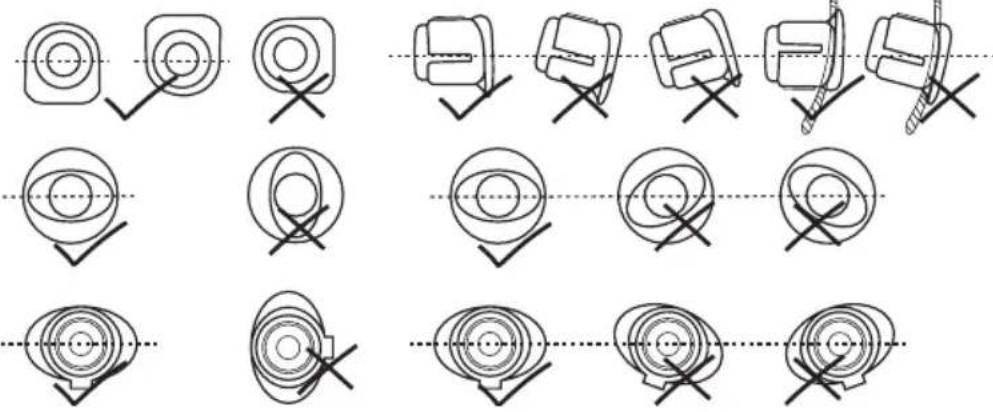

3. Stellen Sie safer, dass die Ausrichtung der Sensoren korrekt ist.

ANMERKUNGEN

DAS SYSTEM INSTALLIEREN

I. Positionieren Sie die Sensoren gemäß der Anzahl und des Diagramms I auf Seite 20.
2. Installieren Sie die Sensoren, richten Sie sie aus und befestigen Sie die Kabel.
3. Verbinden Sie das rote Kabel der Kontrolleinheit mit dem positiven (+) Kabel der Rückleuchte und das schwarze Kabel mit dem Erdungskabel (oder direkt am Chassis des Autos).
4. Verbinden Sie die Anzeige mit der Kontrolleinheit. Schlieben Sie in this moment nicht die Sensoren an.
5. Legen Sie den Rückwärtsgang ein. Die Rückleuchte und der Dezimalpunkt auf der Anzeige leuchten auf und ein kurzes Signal ertont. Dies bedeutet, dass sich das System im normalen Teststatus befindet.
6. Verbinden Sie einen Sensor mit der Kontrolleinheit. Stellen Sie sich in 1,0m Entfernung vor den Sensor. Das System entdeckt Sie und zeigt dementsprechend die Entfernung an.Trennen Sie den Sensor und testen Sie in der selbst Weise die anderen Sensoren. Schlieben Sie nach dem Test alle Sensoren and die Kontrolleinheit an.

ANMERKUNG

1. Anzeigen des Selben Modells konnen ausgetauscht werden, aber Sensoren sind speziell auf jeder Kontrolleinheit eingestellt;
2. Normalerweise gibt das System einen Signalton aus oder warnt den Fahrer mit einem roten Licht, wenn das System etwas im Gefährbereich entdeckt. Stoppen Sie in diesen Fall sofort das Auto. Die Anzeige zeigt keine Zahlenwerte an, wenn die Entfernung weniger als 0,3 m beträgt.
3. Installieren Sie die Sensoren sorgfältig.
4. Die Funktionalität kann beeinträchtigt werden, wenn die Sensoren in einer Metall-Stoßstange befestigt sind.
5. Bringen Sie die Sensoren nicht dort an, wo sie einfach von äußeren Störungen beeinträchtigt werden können, wie zum Beispiel nahe dem Auspuffrohr oder nahe anderen Kabeln.
6. Stellen Sie sicher, dass der Motor nicht lauft, während Sie das System installieren.
7. In folgenden Situationen kann die Funktionalität beeinträchtigt werden: Starker Regen oder in die Sensoren eindringendes Wasser; unebene Strassen, Schotterstrassen, abfallende Strassen und Wildnis; sehr heiβes, kaltes oder feuchtes Wetter; von Schnee, Eis, Dreck, etc. bedeckte Sensoren.

USER MANUAL

OBJEKTE, DIE EINE FEHLENTDECKUNG VERURSACHEN KÖNNEN

Glatte Abhänge Glatte, runde Objekte Objekte, die Wellen

FAILURE HANDLING

A. Wenn kein Licht erscheint und kein Signal ertont, dann überprüfen Sie und stellen Sie safer, ob die Kabel korrekt angeschlossen sind, ob die Spannung nicht niedriger als 9V ist und ob das Display sorgfältig mit der Haupteinheit verbunden ist.
B. Wenn die Funktion der Anzeige gestört ist oder der Signaton ununterbrochen erklingt, dann kuppeln Sie den Rückwärtsgang aus und legenihn wieder ein. Wenn dann die selbst Probleme auftreten, ist die Kontrolleinheit defekt.
C. Wenn die Anzeige einen langen Signatton ausgibt oder 0.0m aneigt, während Sie einen der Sensoren testen: Überprüfen Sie, ob Teile des Autos in den Positionierungsbereich des Sensors, der getestet wurde, fallen, ob der Sensor zu fest angebracht wurde, ob der Sensor in der Höhe von stark vibrierenden Teilen des Autos (z.B.Auspuff) angebracht wurde oder ob sonstige Störungen den Sensor beeinträchtigen.
D. Wenn die Anzeige Zahlen anziegt, bzwohl sich keine Hindernisse vor den Sensoren befinden, dann überprüfen Sie die Ausrichtung der Sensoren. Eventuell entdeckt das System Teile des Autos.
E. Wenn die Anzeige gestört wird, während Sie den Motor starten, ist der Stromkreislauf gestört. Verbinden Sie das Erdungskabel des Systems mit dem Erdungskabel des Fahrzeugs.
F. Wenn das System nicht einwandfrei Funktioniert, nachdem Sie die oben genannten Maßnahmen durchgeführt haben, kann der Nutzer entscheiden, dass die Sensoren nicht zur Kontrolleinheit passen. DasGPC System soll ersetzt werden.

ANHANG

BESCHREIBUNG DER ANZEIGE

Alarmsignal in drei Stufen, Lautstärke ist regelbar, numerische Anzeige und Rechts-Links-Indikator mit LED-Leuchten. Stehende oder hängende Ausführung ist optional.

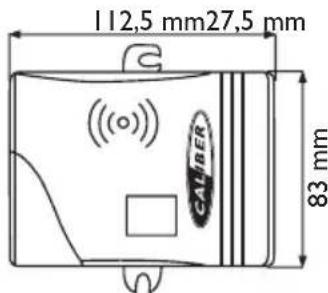

KONTROLLBOX

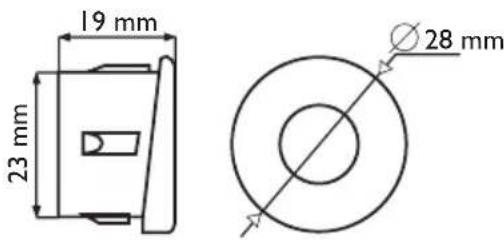

BESCHREIBUNG DES SENSORS EINBAU-SENSOREN

USER MANUAL

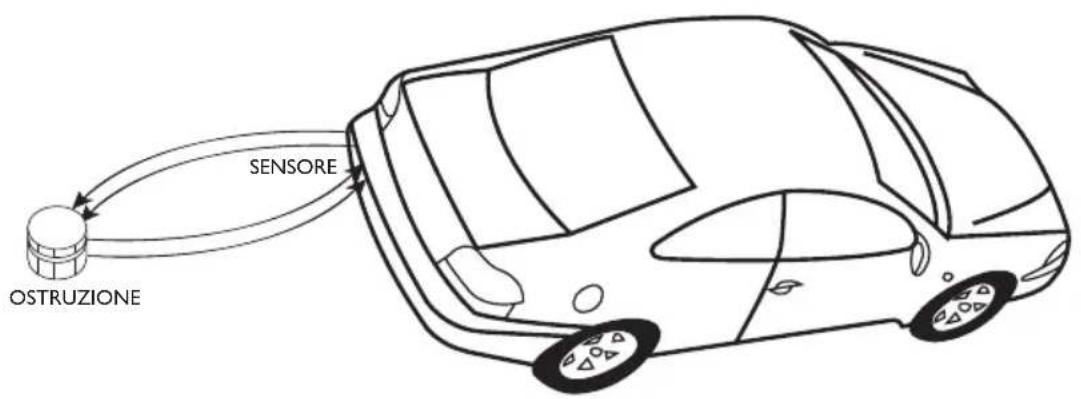

PRINCIPIO DEL SISTEMA

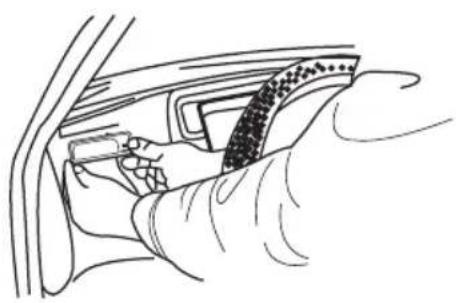

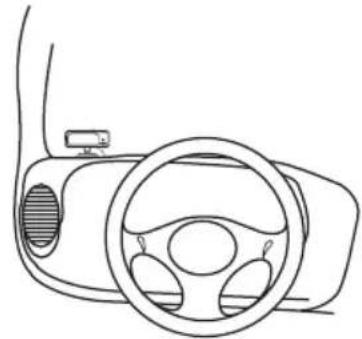

BILDSKÄRMS INSTALLATIONS DIAGRAM

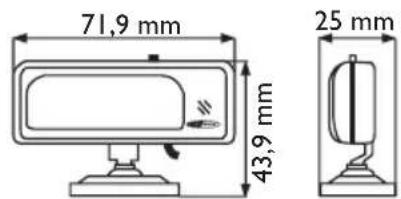

BILDSKÄRMS SPECIFICATIONER

TECHNISCHE SPECIFICATIONS

• Nominale spanning: DC12V Min/Max spanning: DC9V-18V
  Nominale stroom: 20mA-200mA
  W aarneembare afstand: 0,2 - 1,5m
  Displayafstand:0,3-1,5m
• Ultrasone frequente: 40 KhZ
  Werktemperatuur: -30 80^
  Aantal sensoren: 4 stuks

FUNCTIONS

• Numeriek LED display
• Positie indicator in 3 kleuren LED
  Drie stappen geluid
  AAN/UIT schakelaar
  "BIBI" alarm geluid

USER MANUAL

ALARM MODUS

VEILIGEMODUS

AFSTAND:100-150cm

GELUID: Bi. Bi. Bi

WEERGEGEVEN AFSTAND: 1.0 - 1.5m

LED VERKLIKKER: Groen, links & rechts indicator

• OPLETTEN MODUS

AFSTAND:50-90 cm

GELUD: BiBiBi (oplopend)

WEERGEGEVEN AFSTAND: 0.5 - 0.9m

LED VERKLIKKER: Geel, links & rechts indicator

• S T OP MODUS

AFSTAND:0-40cm

GELUID: Biii (constante toon)

WEERGEGEVEN AFSTAND:0.0m

LED VERKLIKKER: Rood, links & rechts indicator

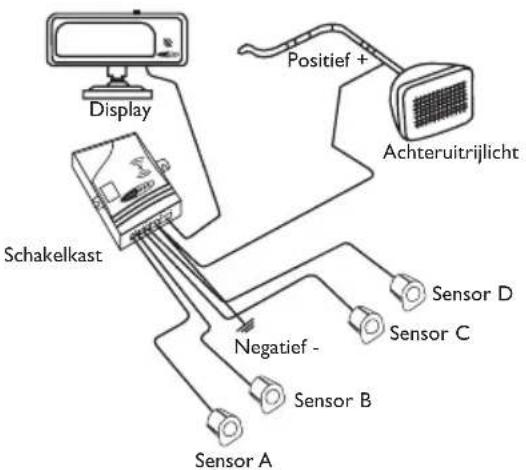

INSTALLATIE DIAGRAM
