Produkttyp	Autoradio
Marke	Caliber
Modell	RDD772BTI
Abmessungen (B x H x T)	178 x 50 x 160 mm (1-DIN)
Gewicht	ca. 0,5 kg
Stromversorgung	12 V DC
Tuner	FM/AM RDS
CD-Player	Ja
Bluetooth	Ja (Freisprechen & Audio-Streaming)
USB-Anschluss	Ja (vorne)
AUX-Eingang	Ja (3,5 mm Klinke)
Audioausgang	4 x 50 Watt
Equalizer	Ja (verschiedene Presets)
Display	LCD mit Hintergrundbeleuchtung
Fernbedienung	Im Lieferumfang
Einbaurahmen	Ja
Reinigung	Mit einem weichen, trockenen Tuch
Sicherung	10 A (Flachsicherung)
Reparierbarkeit	Ersatzteile über Fachhändler
Sprache des Handbuchs	Deutsch

Häufig gestellte Fragen - RDD772BTI CALIBER

Wie schließe ich das Autoradio Caliber RDD772BTI an?

Verbinden Sie das ISO-Stecker-Set mit den Fahrzeugkabeln. Achten Sie auf korrekte Polung (+12V, Masse, Zündung).

Warum findet das Radio keine Radiosender?

Stellen Sie sicher, dass die Antenne richtig angeschlossen ist. Führen Sie einen Autosuchlauf durch.

Wie verbinde ich mein Smartphone per Bluetooth?

Aktivieren Sie Bluetooth am Radio (Menü -> Bluetooth). Suchen Sie nach Geräten und wählen Sie RDD772BTI aus.

Das Radio lässt sich nicht einschalten – was tun?

Prüfen Sie die Sicherung (10A) und die Stromversorgung (Klemme 15 Zündung).

Kann ich eine CD mit MP3-Dateien abspielen?

Ja, das Gerät unterstützt MP3-Wiedergabe von CD-R/RW.

Wie stelle ich die Uhrzeit ein?

Gehen Sie ins Menü 'Einstellungen' und wählen Sie 'Uhr'. Stellen Sie die Zeit mit den +/- Tasten ein.

Der USB-Stick wird nicht erkannt – was kann ich tun?

Formatieren Sie den Stick als FAT32. Maximal 32 GB Speicherkapazität.

Wie kann ich die Klangeinstellungen anpassen?

Drücken Sie die EQ-Taste und wählen Sie ein Preset oder stellen Sie Bass/Höhen manuell ein.

Das Display zeigt 'CODE' – was bedeutet das?

Der Diebstahlschutz-Code wurde aktiviert. Geben Sie den Code aus der Bedienungsanleitung ein.

Wo finde ich die Bedienungsanleitung als PDF?

Laden Sie die Anleitung kostenlos auf notice-facile.com herunter.

BEDIENUNGSANLEITUNG RDD772BTI CALIBER

Beachten Sie folgende Punkte für einen sicheren Gebrauch

- Lesen Sie diese Anleitung bitte aufmerksam durch, bevor Sie diese Disc und die anderen Systemkomponenten benutzen. Sie enthält Anweisungen zur sicheren und effektiven Benutzung des Systems. Caliber kann nicht für Probleme haftbar gemacht werden, die auf Nichtbeachtung der Anweisungen in dieser Anleitung zurückzuführen sind.

WARNUNG

• Die Bedienung des Systems beim Fahren ist gefährlich. Halten Sie das Fahrzeug an, bevor Sie das System bedienen.
- Die tatsächlichen Straßenverhältnisse und die geltenden Verordnungen haben Vorrang vor den Informationen der Kartenanzeige. Beachten Sie beim Fahren die geltenden Verkehrsregelungen und -bedingungen. - Diese Software ist ausschließlich zur Verwendung mit diesem System vorgesehen. Sie kann und darf nicht in Verbindung mit anderer Hardware benutzt werden.

WARNUNG

Dieses Symbol weist auf wichtige Anweisungen hin, deren Nichteinhaltung zu schweren Verletzungen oder Sachschäden führen kann.

Achten Sie auf einen vorschriftsmäßigen Einbau des Geräts, so dass der Fahrer das Fernseh-/Videobild nur dann sehen kann, wenn das Fahrzeug steht und die Handbremse angezogen ist. Es ist gefährlich, während der Fahrt femzusehen oder Videos anzuschauen. Wenn das Gerät nicht ordnungsgemäß eingebaut wird, kann der Fahrer während der Fahrt durch das Fernseh-/Videobild abgelenkt werden und einen Unfall verursachen. Der Fahrer und andere Personen können dabei schwer verletzt werden.

Während der Fahrt keine Videos anschauen.

Das Anschauen von Videos kann den Fahrer ablenken und einen Unfall verursachen.

Keine Bedienung ausführen, die vom sicheren Lenken des Fahrzeugs ablenken könnte.

Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.

Die Lautstärke nur so hoch stellen, dass Sie während der Fahrt noch Außengeräusche wahrnehmen können.

Übermäßige Lautstärkepegel, die Geräusche wie die Sirenen von Notarztwagen oder Wamsig nale (an einem Bahnübergang usw.) übertönen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM GEHÖR SCHÄDEN VERURSACHEN.

Während der Fahrt möglichst wenig auf den Bildschirm schauen.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.

Das Gerät nicht öffnen oder modifizieren.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.

Nur in Fahrzeugen mit 12-Volt-Bordnetz und Minus an Masse verwenden.

(Fragen Sie im Zweifelsfall Ihren Händler.) Andernfalls besteht Feuergefahr usw.

Kleine Gegenstände wie Schrauben von Kindern fernhalten.

Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen.

Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt hat.

Sicherungen immer durch solche mit der richtigen Amperezahl ersetzen.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

Lüftungsöffnungen und Kühlkörper nicht abdecken.

Andernfalls kann es zu einem Wärmestau im Gerät kommen, und es besteht Feuergefahr.

Das Gerät nur an ein 12-V-Bordnetz in einem Fahrzeug anschließen.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

Keine Fremdkörper in Einschubschlitze oder Öffnungen am Gerät stecken.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.

Das Gerät nicht weiterbenutzen, wenn ein Problem auftritt.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Caliber-Händler oder den nächsten Caliber-Kundendienst.

(Gilt nur für einen beweglichen Bildschirm) Halten Sie ihre Hände fern vom motorgetriebenen Bedienfeld oder dem beweglichen Monitor, wenn diese sich bewegen.

Nichtbeachtung kann zu Verletzungen oder Schäden am Gerät führen.

NOTICE

Reinigung des Geräts.

Mit einem weichen, trockenen Tuch das Gerät regelmäßig reinigen. Bei hartnäckigeren Flecken das Tuch bitte nur mit Wasser befeuchten. Andere Mittel außer Wasser können die Farbe angreifen und den Kunststoff beschädigen.

Betriebstemperatur.

Stellen Sie sicher, dass die Temperatur im Fahrzeug zwischen +45 °C und 0 °C beträgt, bevor Sie Ihr Gerät einschalten.

Kondensation.

Kondensatbildung im Gerät kann Tonschwankungen während der Disc-Wiedergabe verursachen. Sollte dies vorkommen, nehmen Sie die Disc aus dem Gerät und warten eine Stunde, bis die Feuchtigkeit sich verflüchtigt hat.

Beschädigte Disc.

Versuchen Sie nicht, eine zerkratzte, verbogene oder anderweitig beschädigte Disc abzuspielen, da dadurch das Laufwerk ernsthaft beschädigt werden kann.

Wartung.

Versuchen Sie bei Problemen nicht, das Gerät selber zu reparieren. Geben Sie das Gerät zu Wartungszwecken an einen autorisierten Caliber-Händler oder den nächsten Caliber-Kundendienst.

Unterlassen Sie Folgendes.

Fassen Sie niemals eine Disc an bzw. versuchen Sie nicht, diese herauszuziehen, während sie von der Wiederladeautomatik in das Laufwerk zurückgezogen wird. Versuchen Sie nicht, eine Disc in das Gerät einzulegen, wenn dieses ausgeschaltet ist.

Einlegen von Discs.

Sie können jeweils nur eine Disc zur Wiedergabe einsetzen. Versuchen Sie nicht, mehr als eine Disc einzulegen. Die Etikettenseite muss nach oben weisen. Bei einer falsch herum eingelegten Disc wird „Disc error“ am Player angezeigt Wenn „Disc error“ weiterhin angezeigt wird, obwohl die Disc richtig eingelegt wurde, drücken Sie den RESET-Schalter mit einem spitzen Gegenstand wie z. B. einem Kugelschreiber. Das Abspielen einer Disc beim Fahren auf einer sehr holprigen Straße kann zu Tonaussetzern führen, hierdurch kann die Disc jedoch nicht verkratzt und das Gerät auch nicht beschädigt werden.

Unregelmäßig geformte Discs.

Verwenden Sie ausschließlich vollständig runde Discs und niemals Discs mit einer abweichenden oder unregelmäßigen Form. Solche Discs können den Gerätemechanismus beschädigen.

Neue Discs.

Um ein Verklemmen einer Disc im Laufwerk zu verhindern, wird zur Warnung „Disc error“ angezeigt, wenn eine Disc mit einer ungewöhnlichen Oberfläche eingesetzt wird oder eine Disc falsch herum eingelegt wurde. Wenn eine neue Disc nach dem anfänglichen Laden sofort wieder ausgeworfen wird, sollten Sie mit einem Finger den Rand des Innenlochs in der Mitte und den Außenrand der Disc abtasten. Falls Sie irgendwelche Unebenheiten feststellen, könnte dies bedeuten, dass die Disc nicht richtig geladen werden kann. Zur Beseitigung derartiger Unebenheiten können Sie den Rand des Innenlochs und den Außenrand der Disc mit einem Kugelschreiber oder einem anderen geeigneten Gegenstand abreiben. Legen Sie die Disc dann erneut ein.

Wahl des Einbauortes.

Wahl des Einbauortes.

• Direkter Sonneneinstrahlung und Hitze
- Feuchtigkeit und Nässe
- Übermäßiger Verstaubung
- Übermäßigen Vibrationen

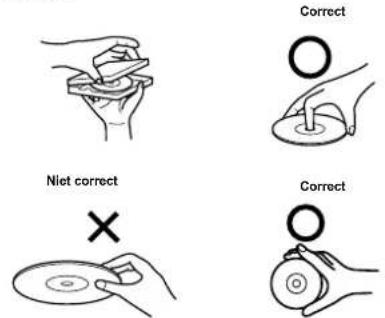

Richtige Handhabung.

Achten Sie darauf, die Disc nicht fallen zu lassen. Halten Sie die Disc so fest, dass Sie keine Finger-abdrücke auf der Oberfläche hinterlassen. Discs dürfen weder beschrieben noch mit irgendeinem Gegenstand beklebt werden.

Disc-Reinigung.

Fingerabdrücke, Staub und Schmutz auf der Disc-Oberfläche können Tenaussetzer verursachen. Wischen Sie die Oberseite der Disc regelmäßig mit einem sauberen, weichen Tuch von der Mitte zum Rand hin ab. Bei starker Verschmutzung können Sie das Tuch mit einer mittlen, neutralien Reinigungslösung anfeuchten, bevor Sie die Disc abwischen.

Disc-Zubehör

Zum Schutz der Disc-Oberfläche und zur Verbesserung der Klangqualität ist verschiedenen Zubehör im Fachhandel erhältlich. In den meisten Fällen verändert dieses jedoch Dicke und/oder Durchmesser der Disc. Solches Zubehör kann daher Betriebsstörungen zur Folge haben.

DISCS, DIE AUF DIESEM GERÄT
abgespielt werden können

	Marke Aufnahme Disc-Abmessung		Disc-Abmessung
DVD - Video		Audio + Video 12 cm*	12 cm*
Muzlek - CD		Audio 12 cm	12 cm
Divx®	DIVX	Audio + Video 12 cm	12 cm

* Kompatibel mit zweischichtigen DVD-Discs

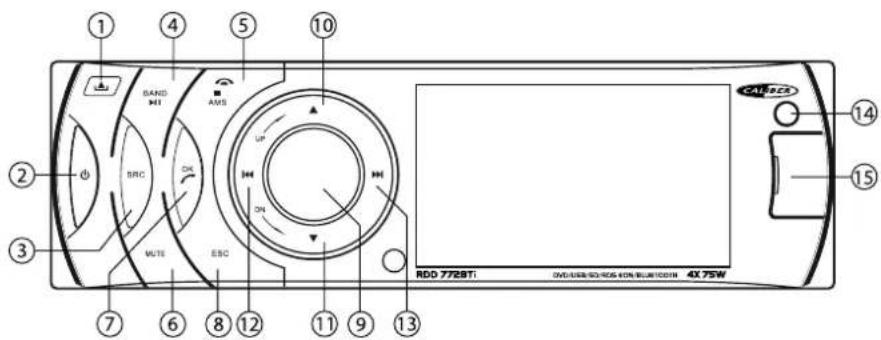

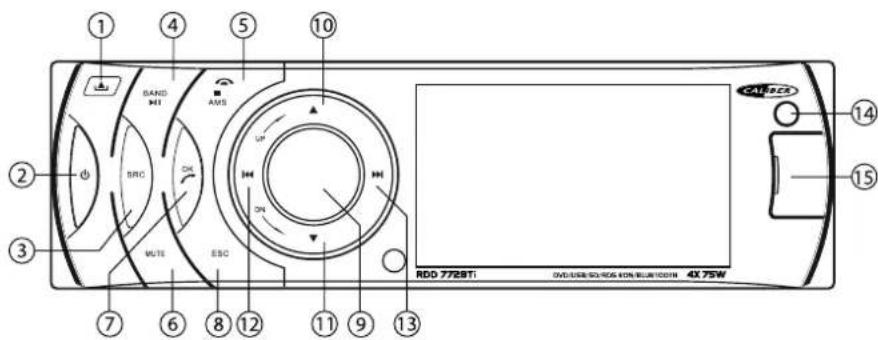

1. Frontbedienteil abnehmen

2. EIN/AUS-Schalter

3. Auswahl, lang drücken für Auswahlmenü

4. • Band Auswahl (Tuner)

- Abspielen/Pause (Media)

1. AMS (Auto Senderspeicherung)

- kurz drücken: Gespeicherte Sender durchlaufen

- lang drücken: automatische Senderspeicherung

- Stop (Media)

- Anruf beenden (BT Mode)

1. Stumm schalten

2. • Ok, drücken um die Auswahl zu bestätigen

- Anwahl /Anruf annehmen (BT Mode)

1. ESC Taste, zurück zu vorherigen Menü

2. Lautstärke Knopf

- kurz drücken: Audio Menü

- lang drücken: System Einstellungen

1. • Zurück zum vorherigen gespeicherten Sender (Tuner)

- Einen Ordner höher (Media)

1. • Vor zum nächsten gespeicherten Sender (Tuner)

- Einen Ordner tiefer (Media)

1. • Suche Radiosender rückwärts (Tuner)

- Vorheriges Lied/Kapitel (Media)

1. • Suche Radiosender vorwärts (Tuner)

- Nächstes Lied/Kapitel (Media)

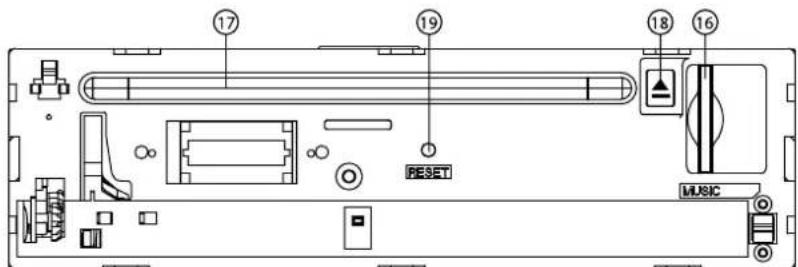

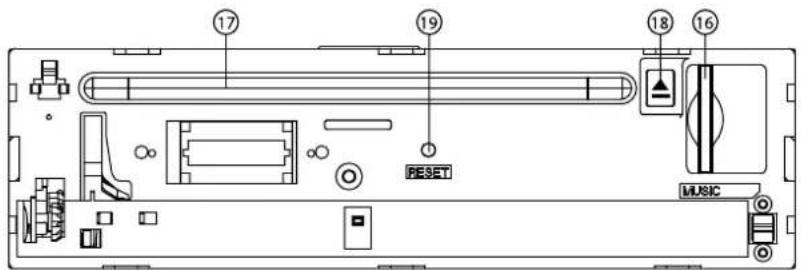

1. Audio Video Eingang

2. USB Port

3. SD Kartenslot (bis 32GB)

4. Disk Schacht

5. Disk Auswurf

6. Reset Taster, drücken Sie ca. 5 sek. mit einem nicht metallischem Stiftum das Gerät in den Ausliefer-Zustand zu versetzen.

EINSTELLUNGEN

BLUETOOTH MODE

Bluetooth ist ein Funkübertragungssystem für kurze Entfernungen im 2.4GHz Band. Das Bluetooth Modul verbindet das Gerät mit Mobiltelefonen die mit Bluetooth ausgestattet sind. Nach erfolgreicher Verbindung lassen sich bestimmte Funktionen des Mobil Telefons mit dem Radio bedienen. Bitte beachten Sie, dass nicht jedes Mobiltelefon alle unten beschriebenen Funktion unterstützen könnte. Bitte informieren Sie sich in der Bedienungsanleitung Ihres Telefons.

Auswahl Bluetooth als Wiedergabegerät

Öffnen Sie das Hauptmenü und wählen Sie BT (A2DP).

Nutzung des Bluetooth Modul

Die Bluetooth Funktion hat zwei Verbindungs-Varianten, den Telefon Mode und den Musik Mode. Im Telefon Mode stehen Anruf, Freisprech und andere Telefon Funktionen zur Verfügung. Im Musik Mode können Sie Musik von Ihrem Mobil Telefon über die Lautsprecher des Radios wiedergeben.

TELEFON MODE - Pairing/Verbinden

Benutzen Sie diese Funktion um eine Verbindung zwischen Mobil Telefon und dem Radio herzustellen.

1. Öffnen Sie das Setup Menü, wählen Sie das Bluetooth Untermenü und setzten Sie "Bluetooth auf "On".

2. Aktivieren Sie die Bluetooth Funktion in Ihrem Mobil Telefon und starten Sie die Suche nach Bluetooth Geräten.

3. Nachdem das Bluetooth-Gerät (Radio) gefunden ist, wählen Sie es aus. Jetzt ist ein „Pairing Code“ erforderlich.

4. Geben Sie den Code (1234) ein um die Verbindung zu erstellen. Der Name des verbundenen Telefons wird auf dem Bildschirm angezeigt.

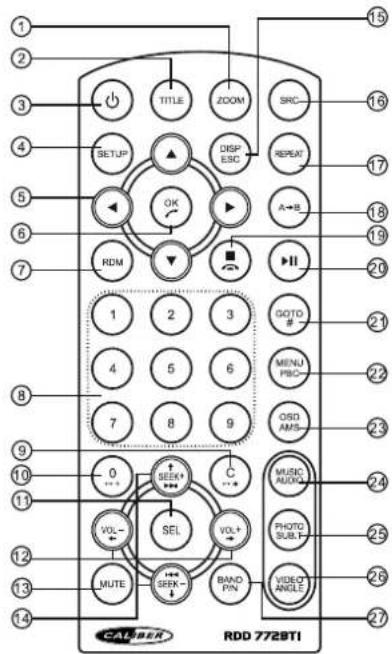

1. Zoom (DVD / VCD)

2. Titel

3. EIN/AUS

4. Setup

5. Menü-Cursor

6. OK/Enter / Anruf

7. Shuffle

8. Numbers

9. Kurz drücken: Nummer löschen Eingang (BT-Modus) Lange drücken: “*”-Einschub

10. Kurz drücken: Zahl "0" Lange drücken "+" - Einschub

11. Wählen Sie AV-Einstellungen (Verwenden Sie den Knopf am Gerät)

12. Volumen

13. Stumm

14. Radio Tune / nächsten/zuchen Track

15. • Disp: Display Uhr (Videomodus)

16. ESC: Zurück zum vorherigen Menü

17. Auswahl

18. Wiederholen

19. Wiederholen A-B

20. Stop/Züruck / Auflegen

21. Wiedergabe / Pause

22. Suchen (DVD) / "#" Einschub (BT-Modus)

23. DVD-Menü / PBC

24. OSD / AMS

25. • Ändern Audiokanal

- Ändern DVD Audio Sprache

- Zeige Musikliste

1. • Untertitelsprache

- Display Rahmen

1. • Kamerawinkel / Wahl

- Show Videoliste

1. • Video-System (PAL/NTSC/AUTO)

- Band (Radio)

Hiermit erklärt Caliber, dass sich das Gerät RDD772BTi in Übereinstimmung mit den grundlegenden Anforderung und übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet und ECE Regulation number 10.
