Marca	Team
Modelo	KA VT 7
Tipo de producto	Ventilador de pedestal
Alimentación	230 V, 50 Hz
Potencia estimada	40-60 W
Número de velocidades	3 (lento, medio, rápido)
Oscilación	Sí, con botón pulsador
Ajuste de altura	Sí, deslizando el tubo superior
Orientación vertical	Ajustable manualmente
Diámetro del aspa	Aproximadamente 40 cm
Altura mínima	Aproximadamente 100 cm
Altura máxima	Aproximadamente 130 cm
Diámetro de la base	Aproximadamente 35 cm
Material principal	Plástico y metal
Peso estimado	Aproximadamente 5 kg
Protección	Rejilla de protección con tornillo de bloqueo
Mantenimiento	Paño húmedo y aspiradora para la rejilla
Piezas de repuesto principales	Aspa, rejillas delantera y trasera, tapa, anillos, tubos
Reparabilidad	Ensamblaje con tornillos y clips, acceso fácil a los componentes
Medio ambiente	No tirar a la basura doméstica, reciclar en un punto limpio

Preguntas frecuentes - KA VT 7 TEAM

¿Cómo ensamblar el ventilador?

Siga los pasos: monte la cruz de la base con las barras A y B, fije el tubo inferior, inserte el tubo superior con el anillo de conexión, fije el motor, luego instale la rejilla trasera, el aspa (con la tapa) y la rejilla delantera. Use los clips y el tornillo de seguridad.

¿Cómo limpiar el ventilador?

Desenchufe el aparato. Use un paño húmedo para las superficies exteriores y una aspiradora para el polvo entre las rejillas sin desmontarlas. Nunca lo sumerja en agua.

La oscilación no funciona, ¿qué hacer?

Verifique que el botón de oscilación esté presionado (encendido) o tirado (apagado). Si el problema persiste, el mecanismo interno puede estar bloqueado; contacte a un servicio calificado.

El ventilador gira pero no envía aire, ¿por qué?

Asegúrese de que el aspa esté correctamente fijada en el eje del motor y que las rejillas no estén obstruidas. Verifique también que la velocidad seleccionada sea suficiente.

El ventilador hace ruido o vibra, ¿cómo resolverlo?

Verifique que el aparato esté sobre una superficie plana, que los tornillos de la base y los tubos estén bien apretados, y que el aspa esté equilibrada. Un ruido anormal puede indicar un problema del motor.

¿Puedo usar el ventilador en exteriores?

No, este aparato está diseñado para uso doméstico en interiores. No lo exponga a la humedad o a la intemperie. Guárdelo en un lugar seco.

¿Cómo ajustar la altura del ventilador?

Desenrosque ligeramente el anillo de conexión de los tubos (14), deslice el tubo superior (13) a la altura deseada, luego vuelva a enroscar firmemente.

¿Qué hacer si el cable de alimentación está dañado?

No usar el aparato. El cable debe ser reemplazado por un servicio calificado competente para evitar cualquier peligro.

¿Cómo reciclar el ventilador al final de su vida útil?

No lo tire a la basura doméstica. Deposite en un punto de recogida selectiva o en un punto limpio de acuerdo con la directiva 2002/96/CE.

¿Puedo obtener piezas de repuesto?

Las piezas de repuesto (aspa, rejillas, anillos, etc.) están disponibles a través del fabricante o de un servicio postventa autorizado. Use solo accesorios recomendados.

MANUAL DE USUARIO KA VT 7 TEAM

1. Pieza de terminación de la rejilla delantera
2. Rejilla delantera de protección
3. Ganchos de fijación de la rejilla
4. Abrazadera
5. Hélice
6. Anilla de fijación
7. Rejilla posterior de protección
8. Clavija central del motor
9. Bloque motor
10. Botón de oscilación
11. Motor
12. Pieza de los botones del mando
13. Tubo superior
14. Anilla de conexión
15. Tubo inferior
16. Pieza de terminación de la base
17. Base del tubo inferior
18. Barra A
19. Barra B

P

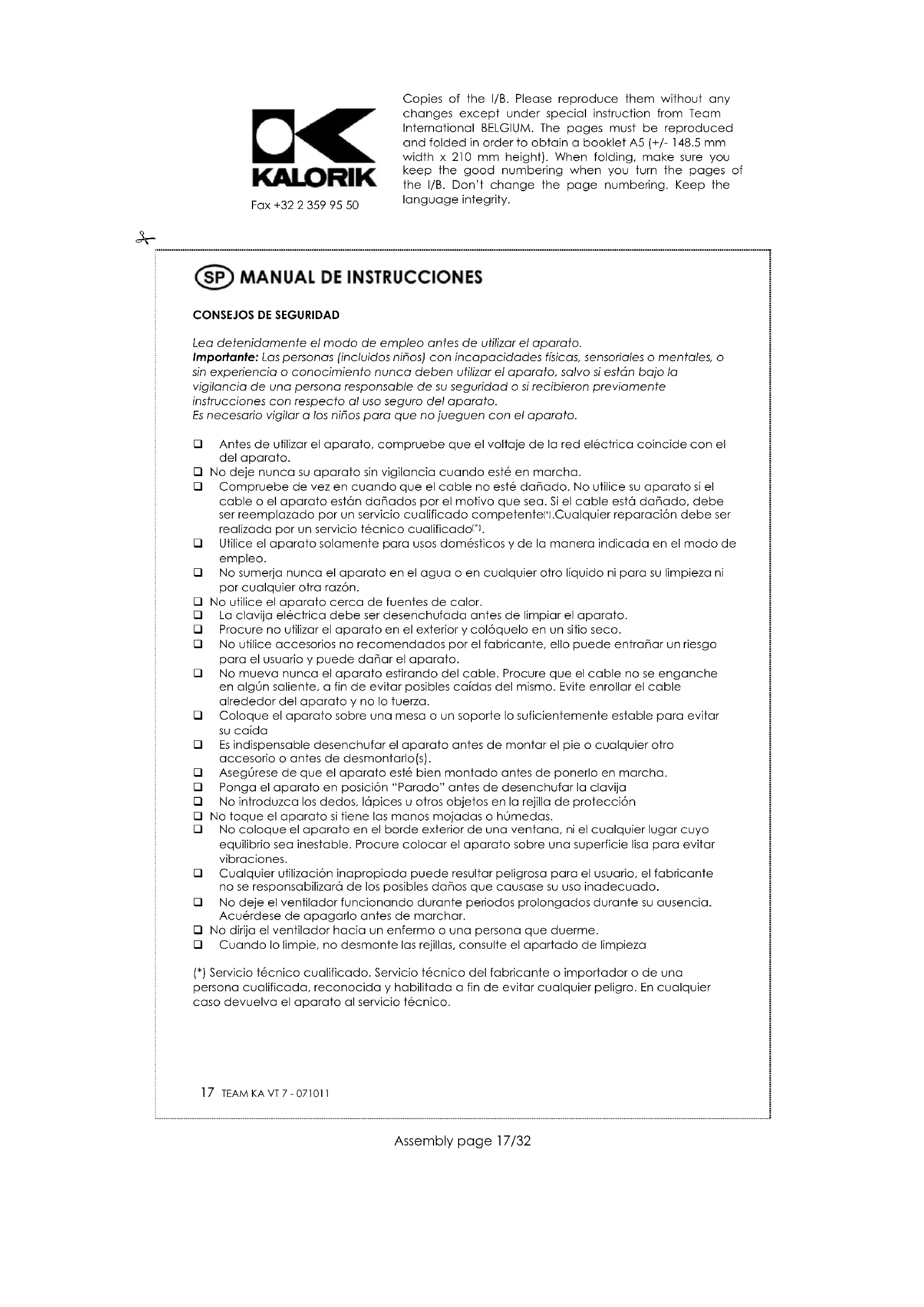

MANUAL DE INSTRUCCIONES

CONSEJOS DE SEGURIDAD

Lea detenidamente el modo de empleo antes de utilizar el aparato.

Importante: Las personas (incluidos niños) con incapacidades físicas, sensoriales o mentales, o sin experiencia o conocimiento nunca deben utilizar el aparato, salvo si están bajo la vigilancia de una persona responsable de su seguridad o si recibieron previamente instrucciones con respecto al uso seguro del aparato.

Es necesario vigilar a los niños para que no jueguen con el aparato.

□ Antes de utilizar el aparato, compruebe que el voltaje de la red eléctrica coincide con el del aparato.
□ No deje nunca su aparato sin vigilancia cuando esté en marcha.
Compruebe de vez en cuando que el cable no esté dañado. No utilice su aparato sí el cable o el aparato están dañados por el motivo que sea. Si el cable está dañado, debe ser reemplazado por un servicio cualificado competente ^1 . Cualquier reparación debe ser realizada por un servicio técnico cualificado ^2 .
Utilice el aparato solamente para usos domésticos y de la manera indicada en el modo de empleo.
No sumerja nunca el aparato en el agua o en cualquier otro líquido ni para su limpieza ni por cualquier otra razón.
No utilice el aparato cerca de fuentes de calor.
□ La clavija eléctrica debe ser desenchufada antes de limpiar el aparato.
☐ Procure no utilizar el aparato en el exterior y colóquelo en un sitio seco.
No utilice accesorios no recomendados por el fabricante, ello puede entrañar un riesgo para el usuario y puede dañar el aparato.
No mueva nunca el aparato estirando del cable. Procure que el cable no se enganche en algún saliente, a fin de evitar posibles caídas del mismo. Evite enrollar el cable alrededor del aparato y no lo fuerza.
Coloque el aparato sobre una mesa o un soporte lo suficientemente estable para evitar su caída
Es indispensable desenchufar el aparato antes de montar el pie o cualquier otro accesorio o antes de desmontarlo(s).
Asegúrese de que el aparato esté bien montado antes de ponerlo en marcha.
Ponga el aparato en posición "Parado" antes de desenchufar la clavija
No introduzca los dedos, lápices u otros objetos en la rejilla de protección
□ No toque el aparato si tiene las manos mojadas o húmedas.
No coloque el aparato en el borde exterior de una ventana, ni el cualquier lugar cuyo equilibrio sea inestable. Procure colocar el aparato sobre una superficie lisa para evitar vibraciones.
Cualquier utilización inapropiada puede resultar peligrosa para el usuario, el fabricante no se responsabilizará de los posibles daños que causase su uso inadecuado.
No deje el ventilador funcionando durante periodos prolongados durante su ausencia. Acuérdese de apagarlo antes de marchar.
□ No dirija el ventilador hacia un enfermo o una persona que duerme.
□ Cuando lo limpie, no desmonte las rejillas, consulte el apartado de limpieza

(*) Servicio técnico cualificado. Servicio técnico del fabricante o importador o de una persona cualificada, reconocida y habilitada a fin de evitar cualquier peligro. En cualquier caso devuelva el aparato al servicio técnico.

MONTAJE

1. Coloque la barra A (18) sobre la barra B (19) para crear un soporte en forma de cruz.
2. Enrosque el tubo inferior (15) con su base (17) sobre el soporte en cruz formado con la ayuda de los tornillos suministrados.
3. Desenrosque totalmente la anilla de conexión (14) del tubo inferior (15) y deslice la pieza de terminación (16) de forma que tape los tornillos del pie. Saque el tubo superior (13), coloque la anilla de conexión (14) sobre el tubo inferior y después enrosque completamente la anilla (14).
4. Coloque el motor (11) y la pieza donde se encuentran los botones de mando (12) sobre el tubo superior (13). Enrosque el tornillo completamente una vez que haya terminado esta operación.
5. Desenrosque la anilla de fijación (6) situada en el bloque motor (9).
6. Introduzca la rejilla posterior de protección (7) en la clavija central del motor (8). Asegure la rejilla mediante la anilla de fijación (6) apretando con fuerza.
7. Introduzca el cuerpo de la hélice (5) en la clavija central (8) asegurándola mediante la abrazadera (4)enroscándola en sentido contrario a las manecillas del reloj.
8. Superponer la rejilla delantera de protección (2) fijándola a al rejilla posterior (7) mediante los ganchos de fijación (3) de las rejillas.
9. Para poder garantizar que el acceso a la hélice del ventilador no sea posible, un perno es suministrado con su aparato con el fin de aunar las dos rejillas. El perno se coloca sobre la parte baja de la las rejillas de protección. No podemos considerarnos responsables de cualquier herida producida si este perno no esta colocado en su aparato.
10. Para cambiar la dirección y la altura, afloje la anilla de conexión (14) y mueva el tubo superior (13) en la posición deseada. Después ajuste bien la anilla de conexión (14) otra vez.

UTILIZACION

- Nuestros ventiladores están dotados de 3 velocidades de ventilación. Para poner el aparato en funcionamiento pulse uno de los botones de velocidad. Para apagarlo, pulse sobre el botón "0".

Velocidades:

0 = parada

1 = lento

2 = medio

3 = rápido

• Así mismo este aparato posee un dispositivo de oscilación:
• Para ponerlo en funcionamiento, pulse sobre el botón de oscilación (10)
• Para pararlo tire del botón de oscilación (10)

- Es también posible inclinar la parte superior del aparato para ajustar la dirección del flujo de aire verticalmente.

LIMPIEZA

• Desligue el aparato antes de limpiarlo.
• Para limpiar el cuerpo de la unidad usar un paño suave y húmedo. Utilice un aspirador para limpiar las rejillas sin desmontarlas.
• No sumerja el aparato nunca en el agua u otros líquidos.

PROTECCIÓN DEL MEDIO AMBIENTE -DIRECTIVA 2002/96/CE

Para poder preservar nuestro medio ambiente y proteger la salud humana, los residuos eléctricos y equipos electrónicos deberían ser destruidos de acuerdo con unas normas específicas con la implicación de ambos proveedores y consumidores. Por esta razón, como

indica el símbolo — la placa de datos técnicos, su aparato no debería ser tirado en un contenedor municipal sino que debería ser devuelto a la tienda, o dejado en un punto de recolección para ser reciclado o usado para otras aplicaciones conforme a la directiva.
