KA VT 7 - Wentylator TEAM - Bezpłatna instrukcja obsługi

Marka	Team
Model	KA VT 7
Typ produktu	Wentylator stojący (pedestal fan)
Zasilanie	230 V, 50 Hz
Szacowana moc	40-60 W
Liczba prędkości	3 (wolna, średnia, szybka)
Oscylacja	Tak, za pomocą przycisku
Regulacja wysokości	Tak, przez przesuwanie górnej rury
Orientacja pionowa	Regulowana ręcznie
Średnica wirnika	Około 40 cm (szacunkowo)
Minimalna wysokość	Około 100 cm (szacunkowo)
Maksymalna wysokość	Około 130 cm (szacunkowo)
Średnica podstawy	Około 35 cm (szacunkowo)
Główny materiał	Plastik i metal
Szacowana waga	Około 5 kg
Ochrona	Osłona ochronna ze śrubą blokującą
Konserwacja	Wilgotna ściereczka i odkurzacz do osłony
Główne części zamienne	Wirnik, przednia i tylna osłona, nasadka, pierścienie, rury
Naprawialność	Montaż za pomocą śrub i klipsów, łatwy dostęp do komponentów
Środowisko	Nie wyrzucać do odpadów domowych, poddać recyklingowi w punkcie zbiórki

Często zadawane pytania - KA VT 7 TEAM

Jak zmontować wentylator?

Postępuj zgodnie z instrukcjami: zamontuj krzyż podstawy z prętami A i B, zamocuj dolną rurę, włóż górną rurę z pierścieniem łączącym, zamocuj silnik, a następnie zainstaluj tylną osłonę, wirnik (z nasadką) i przednią osłonę. Użyj klipsów i śruby zabezpieczającej.

Jak wyczyścić wentylator?

Odłącz urządzenie od zasilania. Użyj wilgotnej ściereczki do powierzchni zewnętrznych i odkurzacza do usunięcia kurzu spomiędzy osłon bez ich demontażu. Nigdy nie zanurzaj w wodzie.

Oscylacja nie działa, co robić?

Sprawdź, czy przycisk oscylacji jest wciśnięty (włączony) lub wyciągnięty (wyłączony). Jeśli problem nie ustępuje, wewnętrzny mechanizm może być zablokowany; skontaktuj się z wykwalifikowanym serwisem.

Wentylator obraca się, ale nie wydmuchuje powietrza, dlaczego?

Upewnij się, że wirnik jest prawidłowo zamocowany na wale silnika, a osłony nie są zablokowane. Sprawdź również, czy wybrana prędkość jest wystarczająca.

Wentylator hałasuje lub wibruje, jak rozwiązać problem?

Sprawdź, czy urządzenie stoi na płaskiej powierzchni, czy śruby podstawy i rur są dokręcone, a wirnik jest wyważony. Nietypowy hałas może wskazywać na problem z silnikiem.

Czy mogę używać wentylatora na zewnątrz?

Nie, to urządzenie jest przeznaczone do użytku domowego wewnątrz pomieszczeń. Nie wystawiaj go na wilgoć ani warunki atmosferyczne. Przechowuj w suchym miejscu.

Jak wyregulować wysokość wentylatora?

Lekko odkręć pierścień łączący rury (14), przesuń górną rurę (13) na żądaną wysokość, a następnie dokręć mocno.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używaj urządzenia. Przewód musi zostać wymieniony przez wykwalifikowany serwis, aby uniknąć zagrożenia.

Jak zutylizować wentylator po zakończeniu użytkowania?

Nie wyrzucaj go do odpadów domowych. Oddaj go do punktu selektywnej zbiórki odpadów lub PSZOK zgodnie z dyrektywą 2002/96/WE.

Czy mogę uzyskać części zamienne?

Części zamienne (wirnik, osłony, pierścienie itp.) są dostępne u producenta lub autoryzowanego serwisu. Używaj wyłącznie zalecanych akcesoriów.

INSTRUKCJA OBSŁUGI KA VT 7 TEAM

1. Element ozdobny

2. Kratka przednia

3. Mocowanie pozycjonujące

4. Nakrętka

5. Śmigło

6. Krążek mocujący kratkę

7. Kratka tylnia

8. Bolec silnika

9. Obudowa silnika

10. Przycisk oscylacji

11. Silnik

12. Regulacja prędkości

13. Rura górna

14. Łączenie rury

15. Rura dolna

16. Plastikowa pokrywa na bazę

17. Mocowanie rury

18. Podstawa A

19. Podstawa B

RO

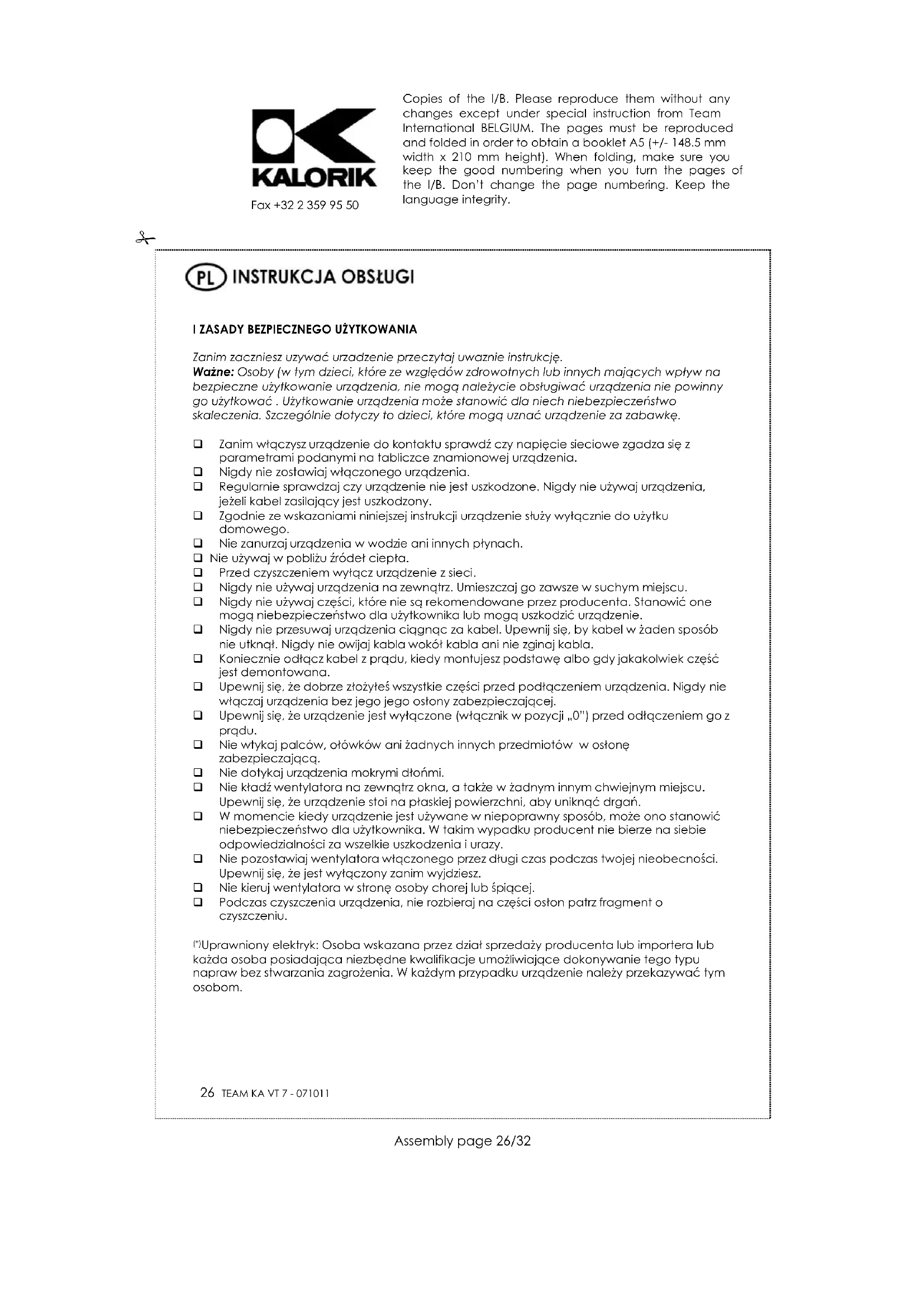

Zanim zaczniesz używać urządzenie przeczytaj uważnie instrukcję.

Ważne: Osoby (w tym dzieci, które ze względów zdrowotnych lub innych mających wpływ na bezpieczne użytkowanie urządzenia, nie mogą należycie obstugiwać urządzenia nie powinny go użytkować. Użytkowanie urządzenia może stanowić dla niech niebezpieczeństwo skaleczenia. Szczególnie dotyczy to dzieci, które mogą uznać urządzenie za zabawkę.

Zanim włączysz urządzenie do kontaktu sprawdź czy napięcie sieciowe zgodza się z parametrami podanymi na tabliczce znamionowej urządzenia.
Nigdy nie zostawiaj włączonego urządzenia.
☐ Regularnie sprawdzaj czy urządzenie nie jest uszkodzone. Nigdy nie używaj urządzenia, jeżeli kabel zasilający jest uszkodzony.
Zgodnie ze wskazaniami niniejszej instrukcji urządzenie służy wyłącznie do użytku domowego.
☐ Nie zanurzaj urządzenia w wodzie ani innych płynach.
□ Nie używaj w pobliżu źródeł ciepła.
□ Przed czyszczeniem wyłącz urządzenie z sieci.
Nigdy nie używaj urządzenia na zewnątrz. Umieszczaj go zawsze w suchym miejscu.
Nigdy nie używaj części, które nie są rekomendowane przez producenta. Stanowić one mogą niebezpieczeństwo dla użytkownika lub mogą uszkodzić urządzenie.
Nigdy nie przesuwaj urządzenia ciągnąc za kabel. Upewnij się, by kabel w żaden sposób nie utknąt. Nigdy nie owijaj kabla wokół kabla ani nie zginaj kabla.
□ Koniecznie odłącz kabel z prądu, kiedy montujesz podstawę albo gdy jakakolwiek część jest demontowana.
□ Upewnij się, że dobrze złożyłeś wszystkie części przed podłączeniem urządzenia. Nigdy nie włączaj urządzenia bez jego jego ostony zabezpieczającej.
Upewnij się, że urządzenie jest wyłączone (włącznik w pozycji „0”) przed odłączeniem go z prądu.
Nie wtykaj palców, ołówków ani żadnych innych przedmiotów w ostonę zabezpieczającą.
□ Nie dotykaj urządzenia mokrymi dłońmi.
Nie kładź wentylatora na zewnątrz okna, a także w żadnym innym chwiejnym miejscu. Upewnij się, że urządzenie stoi na płaskiej powierzchni, aby uniknąć drgań.
W momencie kiedy urządzenie jest używane w niepoprawny sposób, może ono stanowić niebezpieczeństwo dla użytkownika. W takim wypadku producent nie bierze na siebie odpowiedzialności za wszelkie uszkodzenia i urazy.
Nie pozostawiaj wentylatora włączonego przez długi czas podczas twojej nieobecności. Upewnij się, że jest wyłączony zanim wyjdziesz.
□ Nie kieruj wentylatora w stronę osoby chorej lub śpiącej.
Podczas czyszczenia urządzenia, nie rozbieraj na części oston patrz fragment o czyszczeniu.

(*)Uprawniony elektryk: Osoba wskazana przez dział sprzedaży producenta lub importera lub każda osoba posiadająca niezbędne kwalifikacje umożliwiające dokonywanie tego typu napraw bez stwarzania zagrożenia. W każdym przypadku urządzenie należy przekazywać tym osobom.

MONTAZ

1. Umieść część podstawy A (18) na podstawie B (19) formując je w znak X.
2. Umieść dolną rurę (15) w podstawie (17) i przykręć czterema wkrętami.
3. Odkręć i poluzuj kołnierz mocujący (14) z dolnej rury (15). Zsuń plastikową pokrywę (16) po dolnej rurze na bazę. Dołącz górna rurę (13) dokręć kołnierz mocujący (14).
4. Dołącz część z silnikiem (11) z regulacją prędkości (12) mocując je na górnej rurze (13). Upewnij się, ze są prawidłowo założone i dobrze dokręcone.
5. Poluzuj pierścień mocujący zabezpieczenie (6) znajdujący się na części silnikowej (9).
6. Zatóż tylna ostone (7) mocując ja tytem do części silnikowej (9) a następnie dokręć pierścieniem (6).
7. Założ śmigło (5) na czpieniu wystającym z części silnikowej (8). Zabezpiecz całość nakrętką (4).
8. Połącz przednią ostone (2) z ostona tylną (7) w pozycji umożliwiającej złączenie całości (3).
9. Aby dodatkowo zabezpieczyć dostęp do śmigła obie części siatki przykręć za pomocą wkrętu mocującego
10. Aby ustawić wysokość urządzenia poluzuj kołnierz (13) i przesuń górna rurę, a następnie zakręć ponownie kołnierz.

DZIAŁANIE URZĄDZENIA

- Urządzenie wyposażone jest w trójstopniowy przełącznik prędkości. Aby włączyć jedną z ustawień prędkości naciśnij jeden z przycisków. Aby wyłączyć wciśnij „0”.

Ustawienia prędkości:

0 = wyłączone

1 = Niski zakres

2 = Średni zakres

3 = Wysoki zakres

- Urządzenie posiada również opcje ruchu oscylacyjnego:

Wciśnij przycisk oscylacji (10), aby włączyć.

- Pociągnij przycisk (10), aby wyłączyć.

- Istnieje też możliwość kąta nachylenia górnej części urządzenia.

CZYSZCENIE I KONSERWACJA

• Przed przeniesieniem albo czyszczeniem zawsze odłączaj kabel zasilania z prądu.
• Aby usunąć brud z plastikowych powierzchni, używaj lekko wilgotnej szmatki. Nigdy nie używaj szorstkich substancji, które mogłyby uszkodzić urządzenie.
• Użyj odkurzacza, by usunąć kurz z kraty wentylatora bez potrzeby rozmontowywania urządzenia.
• Nigdy nie zanurzaj wentylatora w wodzie ani innej cieczy.

OCHRONA ŚRODOWISKA NATURALNEGO

Symbol tabliczce znamionowej urządzenia oznacza, że produktu nie wolno wyrzucać razem z innymi odpadami z gospodarstw domowych. Polskie prawo zabrania pod karą grzywny łączenia zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Dbając o pozbycie się produktu w należyty sposób, można zapobiec potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego, jakie mogłyby wyniknąć z niewłaściwego postępowania z odpadami powstałymi ze zużytego sprzętu elektronicznego. System zbierania zużytego sprzętu jest zgodny z obowiązującymi na terenie Rzeczpospolitej Polskiej normami prawnymi, ( Ustawa z dnia 29 lipca 2005, Dziennik Ustaw Nr 180 poz.1494 i 1495) obowiązki wynikające z ustawy przejęta w imieniu przedsiębiorcy Organizacja Odzysku. Gospodarstwo domowe pełni istotną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu elektrycznego. Przestrzeganie zasad selektywnej zbiórki sprzętu ma zapewnić właściwy poziom ochrony zdrowia ludzkiego i środowiska naturalnego.

Waga netto urządzenia- . 4.6kg
