KA VT 7 - Ventilator TEAM - Gratis gebruiksaanwijzing en handleiding

Merk	Team
Model	KA VT 7
Producttype	Staande ventilator
Voeding	230 V, 50 Hz
Geschat vermogen	40-60 W
Aantal snelheden	3 (langzaam, gemiddeld, snel)
Oscillatie	Ja, met drukknop
Hoogteverstelling	Ja, door het verschuiven van de bovenste buis
Verticale oriëntatie	Handmatig verstelbaar
Diameter van de ventilatorbladen	Ongeveer 40 cm (schatting)
Minimale hoogte	Ongeveer 100 cm (schatting)
Maximale hoogte	Ongeveer 130 cm (schatting)
Diameter van de voet	Ongeveer 35 cm (schatting)
Hoofdmateriaal	Kunststof en metaal
Geschat gewicht	Ongeveer 5 kg
Bescherming	Beschermrooster met vergrendelbout
Onderhoud	Vochtige doek en stofzuiger voor het rooster
Belangrijkste reserveonderdelen	Ventilatorbladen, voor- en achterrooster, dop, ringen, buizen
Repareerbaarheid	Montage met schroeven en clips, eenvoudige toegang tot onderdelen
Milieu	Niet bij het huishoudelijk afval, recycleren bij het containerpark

Veelgestelde vragen - KA VT 7 TEAM

Hoe monteer ik de ventilator?

Volg de stappen: monteer de voetkruis met staven A en B, bevestig de onderste buis, steek de bovenste buis met de verbindingsring, bevestig de motor, installeer vervolgens het achterrooster, de ventilatorbladen (met de dop) en het voorrooster. Gebruik de clips en de veiligheidsbout.

Hoe reinig ik de ventilator?

Koppel het apparaat los. Gebruik een vochtige doek voor de buitenoppervlakken en een stofzuiger voor stof tussen de roosters zonder ze te demonteren. Dompel nooit onder in water.

De oscillatie werkt niet, wat te doen?

Controleer of de oscillatieknop is ingedrukt (aan) of getrokken (uit). Als het probleem aanhoudt, kan het interne mechanisme geblokkeerd zijn; neem contact op met een gekwalificeerde dienst.

De ventilator draait maar blaast geen lucht, waarom?

Zorg ervoor dat de ventilatorbladen correct op de motoras zijn bevestigd en dat de roosters niet verstopt zijn. Controleer ook of de geselecteerde snelheid voldoende is.

De ventilator maakt geluid of trilt, hoe op te lossen?

Controleer of het apparaat op een vlakke ondergrond staat, of de schroeven van de voet en buizen goed vastzitten, en of de ventilatorbladen in balans zijn. Een abnormaal geluid kan wijzen op een motorprobleem.

Kan ik de ventilator buiten gebruiken?

Nee, dit apparaat is ontworpen voor huishoudelijk gebruik binnenshuis. Stel het niet bloot aan vocht of weersinvloeden. Berg het op een droge plaats op.

Hoe stel ik de hoogte van de ventilator in?

Draai de verbindingsring van de buizen (14) iets los, schuif de bovenste buis (13) naar de gewenste hoogte en draai vervolgens stevig vast.

Wat te doen als het netsnoer beschadigd is?

Gebruik het apparaat niet. Het snoer moet worden vervangen door een bevoegde gekwalificeerde dienst om gevaar te voorkomen.

Hoe recycle ik de ventilator aan het einde van zijn levensduur?

Gooi het niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor selectieve inzameling of een containerpark volgens richtlijn 2002/96/EG.

Kan ik reserveonderdelen krijgen?

Reserveonderdelen (ventilatorbladen, roosters, ringen, enz.) zijn verkrijgbaar bij de fabrikant of een erkende after-salesdienst. Gebruik uitsluitend aanbevolen accessoires.

GEBRUIKSAANWIJZING KA VT 7 TEAM

1. Dekstuk van het beschermrooster
2. Voorste beschermrooster
3. Bevestigingshaakje
4. Schroefdop
5. Ventilatorschroef
6. Ring voor de bevesting van het achterste beschermrooster
7. Achterste beschermrooster
8. Drijfas
9. Behuizing van de motor
10. Oscillatieknop
11. Motor
12. Snelheidsknoppen
13. Bovenste buis
14. Verbindingsstuk van de buizen
15. Onderste buis
16. Plastic bedekstuk van de sokkel
17. Basis van de buis
18. Lat A
19. Lat B

SP

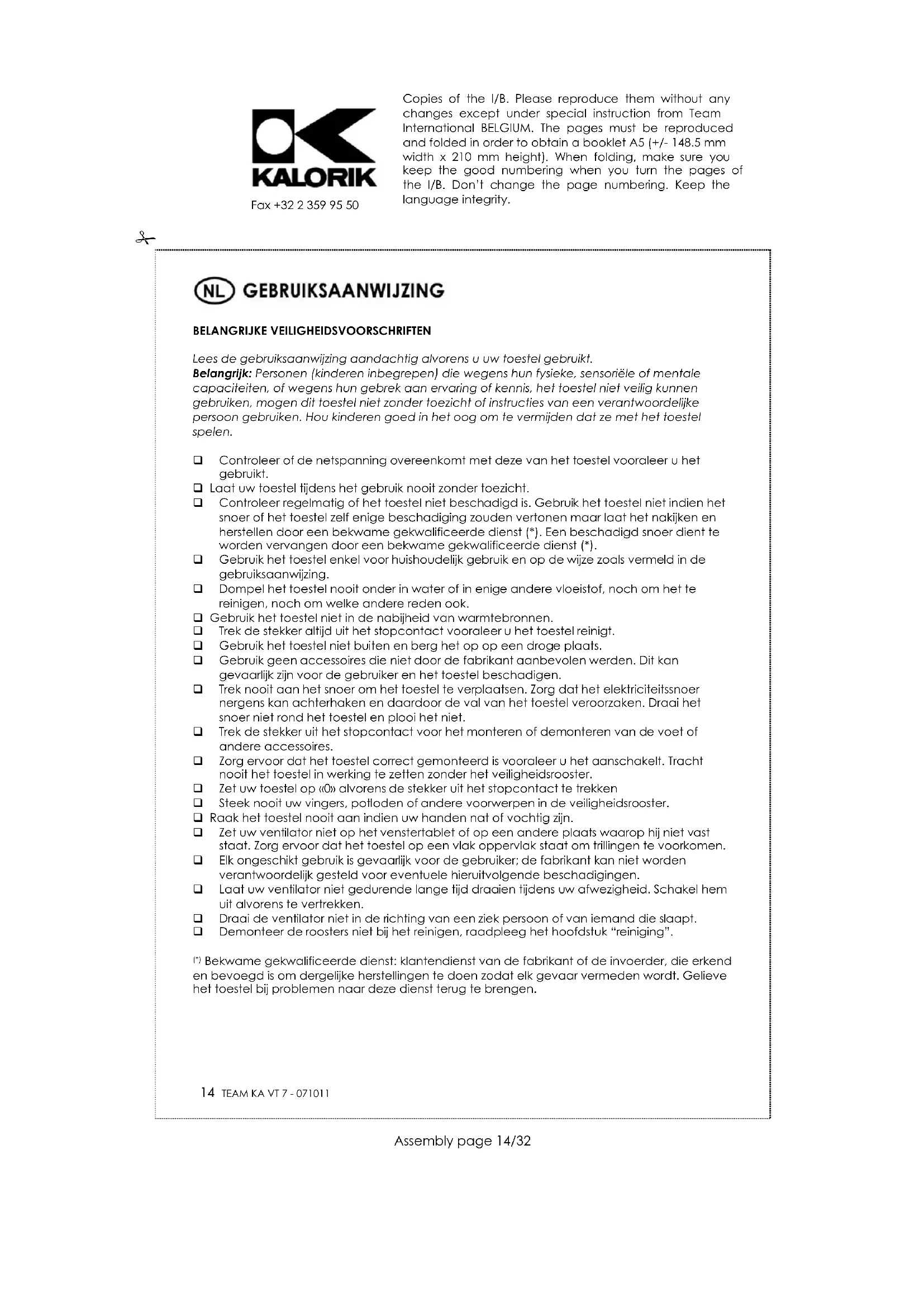

NL GEBRUIKSAANWIJZING

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Lees de gebruiksaanwijzing aandachtig alvorens u uw toestel gebruikt.

Belangrijk: Personen (kinderen inbegrepen) die wegens hun fysieke, sensoriële of mentale capaciteiten, of wegens hun gebrek aan ervaring of kennis, het toestel niet veilig kunnen gebruiken, mogen dit toestel niet zonder toezicht of instructies van een verantwoordelijke persoon gebruiken. Hou kinderen goed in het oog om te vermijden dat ze met het toestel spelen.

• Controleer of de netspanning overeenkomt met deze van het toestel vooraleer u het gebruikt.
  □ Laat uw toestel tijdens het gebruik nooit zonder toezicht.
  Controleer regelmatig of het toestel niet beschadigd is. Gebruik het toestel niet indien het snoer of het toestel zelf enige beschadiging zouden vertonen maar laat het nakijken en herstellen door een bekwame gekwalificeerde dienst (*). Een beschadigd snoer dient te worden vervangen door een bekwame gekwalificeerde dienst (*).
• Gebruik het toestel enkel voor huishoudelijk gebruik en op de wijze zoals vermeld in de gebruiksaanwijzing.
  Dompel het toestel nooit onder in water of in enige andere vloeistof, noch om het te reinigen, noch om welke andere reden ook.
• Gebruik het toestel niet in de nabijheid van warmtebronnen.
  ☐ Trek de stekker altijd uit het stopcontact vooraleer u het toestel reinigt.
• Gebruik het toestel niet buiten en berg het op op een droge plaats.
• Gebruik geen accessoires die niet door de fabrikant aanbevolen werden. Dit kan gevaarlijk zijn voor de gebruiker en het toestel beschadigen.
  ☐ Trek nooit aan het snoer om het toestel te verplaatsen. Zorg dat het elektriciteitssnoer nergens kan achterhaken en daardoor de val van het toestel veroorzaken. Draai het snoer niet rond het toestel en plooi het niet.
  ☐ Trek de stekker uit het stopcontact voor het monteren of demonteren van de voet of andere accessoires.
  Zorg ervoor dat het toestel correct gemonteerd is vooraleer u het aanschakelt. Tracht nooit het toestel in werking te zetten zonder het veiligheidsrooster.
  □ Zet uw toestel op «0» alvorens de stekker uit het stopcontact te trekken
  □ Steek nooit uw vingers, potloden of andere voorwerpen in de veiligheidsrooster.
  □ Raak het toestel nooit aan indien uw handen nat of vochtig zijn.
  Zet uw ventilator niet op het venstertablet of op een andere plaats waarop hij niet vast staat. Zorg ervoor dat het toestel op een vlak oppervlak staat om trillingen te voorkomen.
  Elk ongeschikt gebruik is gevaarlijk voor de gebruiker; de fabrikant kan niet worden verantwoordelijk gesteld voor eventuele hieruitvolgende beschadigingen.
  Laat uw ventilator niet gedurende lange tijd draaien tijdens uw afwezigheid. Schakel hem uit alvorens te vertrekken.
  Draai de ventilator niet in de richting van een ziek persoon of van iemand die slaapt.
  □ Demonteer de roosters niet bij het reinigen, raadpleeg het hoofdstuk "reiniging".

MONTAGE

1. Plaats lat A (18) op lat B (19) om een kruisvormige sokkel te vormen.
2. Plaats de onderste buis (15) met haar basis (17) op de kruisvormige sokkel en maak het vast met de bijgeleverde vijzen.
3. Draai het verbindingsstuk van de buizen (14) los en verwijder het van de onderste buis (15). Schuif het plastic bedekstuk van de sokkel (16) langs de onderste buis totdat het de sokkel bedekt. Trek de bovenste (binnenste) buis (13) uit en schuif het verbindingsstuk langs de bovenste buis totdat het over de onderste buis komt en draai het vast.
4. Maak de motor (11) met de snelheidsregelaar (12) op de bovenste buis (13) vast. Zorg ervoor dat de snelheidsregelaar volledig op de bovenste buis geduwd is maak hem dan vast met de bijgeleverde vijzen.
5. Draai de ring voor de bevestiging van het achterste beschermrooster (6) los van de behuizing van de motor (9).
6. Plaats het achterste beschermrooster (7) tegen de behuizing van de motor (9) en maak het vast door de ring (6) met de klok mee te draaien.
7. Schuif de ventilatorschroef langs de drijfas (8). Maak het vast door de schroefdop (4) tegen de klok in te draaien.
8. Hang het voorsle beschermrooster (2) aan het achterste beschermrooster (7) met behulp van het bevestigingshaakje (3) dat zich aan de rand van het voorsle beschermrooster bevindt en maak ze aan elkaar vast met de sluitingsclipjes.
9. Om te verzekeren dat de toegang tot de schroef onmogelijk is zonder gereedschap, is een vijs bijgeleverd die u aan de onderkant van het beschermrooster moet vastdraaien om de twee helften van het rooster aan elkaar vast te maken. Wij kunnen niet aansprakelijk worden gehouden ingeval van verwondingen ten gevolge van de niet-naleving van dit voorschrift.
10. Zodra het toestel gemonteerd is, kunt u de hoogte ervan regelen door de verbindingsring (14) los te draaien en de bovenste buis (13) op de gewenste hoogte te schuiven. Draai daarna de verbindingsring weer vast.

GEBRUIK

- Dit toestel is uitgerust met 3 snelheden. Druk op één van de snelheidsknoppen om het toestel aan te schakelen. Druk op de "0"-knop om het toestel uit te schakelen.

Snelheden:

0 = UIT

1 = Langzaam

2 = Matig

3 = Snel

- Dit toestel is eveneens met een oscillatiefunctie uitgerust:

• Druk op de oscillatieknop (10) om de functie aan te schakelen
• Trek aan de oscillatieknop (10) om de oscillatie uit te schakelen.

- Dankzij het kantelmechanisme kunt u de oriëntatie van het toestel ook verticaal verstellen.

REINIGING

• Haal eerst de stekker uit het stopcontact vooraleer u het toestel reinigt.
• Gebruik een vochtig doek om de buitenkant van het toestel te reinigen. Gebruik een stofzuiger om het stof van de beschermroosters te verwijderen zonder deze uit elkaar te moeten halen.
• De ventilator nooit in water of enig ander vloeistof onderdompelen.

MILIEUBESCHERMING - RICHTLIJN 2002/96/EG

Om ons milieu en onze gezondheid te beschermen, moet afgedankte elektrische en elektronische apparatuur in overeenstemming met welbepaalde regels weggegooid worden. Dit vergt zowel de inzet van de leveranciers als van de gebruikers. Daarom mag uw apparaat,

zoals op het typeplaatje of op de verpakking aangegeven door het symbool met het gewone huisvuil weggegooid worden. De gebruiker heeft het recht het toestel naar een gemeentelijk centrum van gescheiden inzameling te brengen waar het overeenkomstig de richtlijn hergebruikt, gerecycleerd of voor andere doeleinden gebruikt zal worden.
