KA VT 7 - Ventilator TEAM - Kostenlose Bedienungsanleitung

Marke	Team
Modell	KA VT 7
Produkttyp	Standventilator (pedestal fan)
Stromversorgung	230 V, 50 Hz
Geschätzte Leistung	40-60 W
Anzahl der Geschwindigkeitsstufen	3 (langsam, mittel, schnell)
Oszillation	Ja, mit Druckknopf
Höhenverstellung	Ja, durch Verschieben des oberen Rohrs
Vertikale Ausrichtung	Manuell einstellbar
Durchmesser des Propellers	Ca. 40 cm (Schätzung)
Mindesthöhe	Ca. 100 cm (Schätzung)
Maximale Höhe	Ca. 130 cm (Schätzung)
Durchmesser des Sockels	Ca. 35 cm (Schätzung)
Hauptmaterial	Kunststoff und Metall
Geschätztes Gewicht	Ca. 5 kg
Schutz	Schutzgitter mit Sicherheitsbolzen
Pflege	Feuchtes Tuch und Staubsauger für das Gitter
Wichtigste Ersatzteile	Propeller, vorderer und hinterer Gitter, Kappe, Ringe, Rohre
Reparierbarkeit	Montage mit Schrauben und Clips, einfacher Zugang zu Komponenten
Umwelt	Nicht in den Hausmüll geben, im Recyclinghof entsorgen

Häufig gestellte Fragen - KA VT 7 TEAM

Wie montiere ich den Ventilator?

Befolgen Sie die Schritte: Montieren Sie das Sockelkreuz mit den Stangen A und B, befestigen Sie das untere Rohr, setzen Sie das obere Rohr mit der Verbindungsmuffe ein, befestigen Sie den Motor, dann installieren Sie das hintere Gitter, den Propeller (mit der Kappe) und das vordere Gitter. Verwenden Sie die Clips und den Sicherheitsbolzen.

Wie reinige ich den Ventilator?

Ziehen Sie den Stecker des Geräts. Verwenden Sie ein feuchtes Tuch für die Außenflächen und einen Staubsauger für den Staub zwischen den Gittern, ohne diese zu demontieren. Tauchen Sie es niemals in Wasser.

Die Oszillation funktioniert nicht, was tun?

Überprüfen Sie, ob der Oszillationsknopf gedrückt (Ein) oder gezogen (Aus) ist. Wenn das Problem weiterhin besteht, könnte der interne Mechanismus blockiert sein; wenden Sie sich an einen qualifizierten Service.

Der Ventilator dreht sich, bläst aber keine Luft, warum?

Stellen Sie sicher, dass der Propeller korrekt auf der Motorachse befestigt ist und dass die Gitter nicht verstopft sind. Überprüfen Sie auch, ob die ausgewählte Geschwindigkeit ausreichend ist.

Der Ventilator macht Geräusche oder vibriert, wie beheben?

Überprüfen Sie, ob das Gerät auf einer ebenen Fläche steht, die Schrauben des Sockels und der Rohre fest angezogen sind und der Propeller ausgewuchtet ist. Ein ungewöhnliches Geräusch kann auf ein Motorproblem hinweisen.

Kann ich den Ventilator im Freien verwenden?

Nein, dieses Gerät ist für den Hausgebrauch in Innenräumen konzipiert. Setzen Sie es keiner Feuchtigkeit oder Witterung aus. Lagern Sie es an einem trockenen Ort.

Wie stelle ich die Höhe des Ventilators ein?

Schrauben Sie die Verbindungsmuffe der Rohre (14) leicht auf, schieben Sie das obere Rohr (13) auf die gewünschte Höhe und schrauben Sie es dann fest.

Was tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie das Gerät nicht. Das Kabel muss von einem qualifizierten Fachdienst ersetzt werden, um Gefahren zu vermeiden.

Wie entsorge ich den Ventilator am Ende seiner Lebensdauer?

Werfen Sie ihn nicht in den Hausmüll. Bringen Sie ihn zu einer Sammelstelle oder einem Recyclinghof gemäß der Richtlinie 2002/96/EG.

Kann ich Ersatzteile bekommen?

Die Ersatzteile (Propeller, Gitter, Ringe usw.) sind beim Hersteller oder einem autorisierten Kundendienst erhältlich. Verwenden Sie nur empfohlenes Zubehör.

BEDIENUNGSANLEITUNG KA VT 7 TEAM

1. Deckblatt des Gitters
2. Vorderes Schutzgitter
3. Gitterbefestigung
4. Verschlusskappe
5. Lüfterrad
6. Ring fur die Befestigung des hinteren Schutzgitters
7. Hinteres Schutzgitter
8. Motorachse
9. Motorgehäuse
10. Oszillationsknopf
11. Motor
12. Geschwindigkeitsknöpfe
13. Oberes Rohr
14. Verbindungsstück der Rohre
15. Unteres Rohr
16. Plastikabdeckung der Grundleisten
17. Basis der Rohrs
18. Grundleiste A
19. Grundleiste B

GB

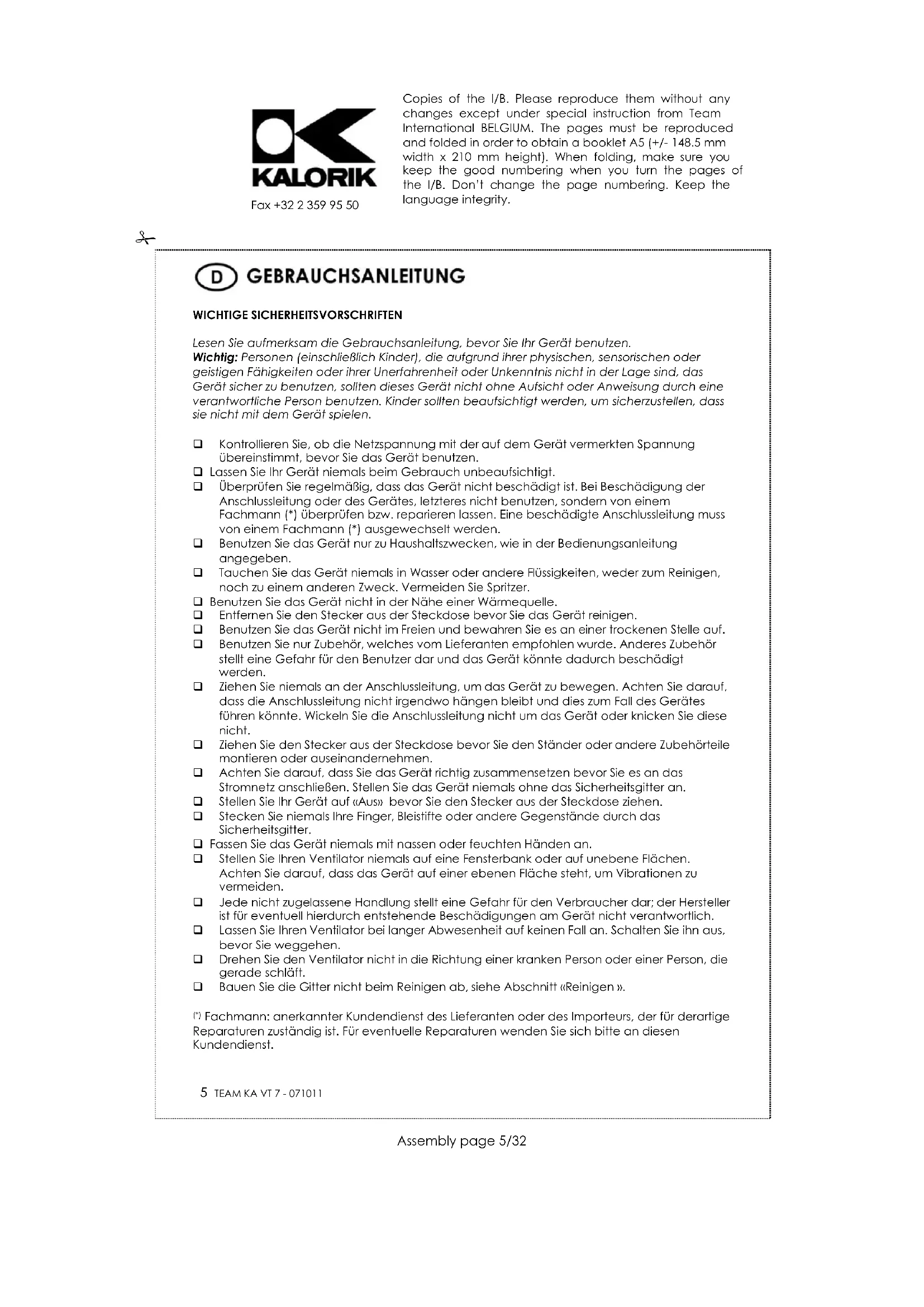

D GEBRAUCHSANLEITUNG

WICHTIGE SICHERHEITSVORSCHRIFTEN

Lesen Sie aufmerksam die Gebrauchsanleitung, bevor Sie Ihr Gerät benutzen.

Wichtig: Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

☐ Kontrollieren Sie, ob die Netzspannung mit der auf dem Gerät vermerkten Spannung übereinstimmt, bevor Sie das Gerät benutzen.
□ Lassen Sie Ihr Gerät niemals beim Gebrauch unbeaufsichtigt.
Überprüfen Sie regelmäßig, dass das Gerät nicht beschädigt ist. Bei Beschädigung der Anschlussleitung oder des Gerätes, letzteres nicht benutzen, sondern von einem Fachmann (*) überprüfen bzw. reparieren lassen. Eine beschädigte Anschlussleitung muss von einem Fachmann (*) ausgewechselt werden.
Benutzen Sie das Gerät nur zu Haushaltszwecken, wie in der Bedienungsanleitung angegeben.
☐ Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten, weder zum Reinigen, noch zu einem anderen Zweck. Vermeiden Sie Spritzer.
Benutzen Sie das Gerät nicht in der Nähe einer Wärmequelle.
☐ Entfernen Sie den Stecker aus der Steckdose bevor Sie das Gerät reinigen.
Benutzen Sie das Gerät nicht im Freien und bewahren Sie es an einer trockenen Stelle auf.
Benutzen Sie nur Zubehör, welches vom Lieferanten empfohlen wurde. Anderes Zubehör stellt eine Gefahr für den Benutzer dar und das Gerät könnte dadurch beschädigt werden.
Ziehen Sie niemals an der Anschlussleitung, um das Gerät zu bewegen. Achten Sie darauf, dass die Anschlussleitung nicht irgendwo hängen bleibt und dies zum Fall des Gerätes führen könnte. Wickeln Sie die Anschlussleitung nicht um das Gerät oder knicken Sie diese nicht.
Ziehen Sie den Stecker aus der Steckdose bevor Sie den Ständer oder andere Zubehörteile montieren oder auseinandernehmen.
Achten Sie darauf, dass Sie das Gerät richtig zusammensetzen bevor Sie es an das Stromnetz anschließen. Stellen Sie das Gerät niemals ohne das Sicherheitsgitter an.
☐ Stellen Sie Ihr Gerät auf «Aus» bevor Sie den Stecker aus der Steckdose ziehen.
☐ Stecken Sie niemals Ihre Finger, Bleistifte oder andere Gegenstände durch das Sicherheitsgitter.
☐ Fassen Sie das Gerät niemals mit nassen oder feuchten Händen an.
☐ Stellen Sie Ihren Ventilator niemals auf eine Fensterbank oder auf unebene Flächen. Achten Sie darauf, dass das Gerät auf einer ebenen Fläche steht, um Vibrationen zu vermeiden.
Jede nicht zugelassene Handlung stellt eine Gefahr für den Verbraucher dar; der Hersteller ist für eventuell hierdurch entstehende Beschädigungen am Gerät nicht verantwortlich.
☐ Lassen Sie Ihren Ventilator bei langer Abwesenheit auf keinen Fall an. Schalten Sie ihn aus, bevor Sie weggehen.
Drehen Sie den Ventilator nicht in die Richtung einer kranken Person oder einer Person, die gerade schläft.
□ Bauen Sie die Gitter nicht beim Reinigen ab, siehe Abschnitt «Reinigen ».

MONTAGE

1. Platzieren Sie die Grundleiste A (18) auf die Grundleiste B (19) um einen Kreuzsockel zu bilden.
2. Platzieren Sie das untere Rohr (15) mit seiner Basis (17) auf den Kreuzsockel und befestigen Sie es mit den mitgelieferten Schrauben.
3. Drehen Sie das Verbindungsstück der Rohre (14) vom unteren Rohr (15) los. Schieben Sie die Plastikabdeckung (16) am unteren Rohr entlang bis zur Kreuzsockel. Ziehen Sie das obere Rohr (innere Rohr) (13) hoch und schieben Sie das Verbindungsstück (14) über das obere Rohr bis zum unteren Rohr, und schrauben Sie es fest.
4. Befestigen Sie den Motor (11) mit dem Geschwindigkeitsregler (12) auf dem oberen Rohr (13). Vergewissern Sie sich, dass der Geschwindigkeitsregler korrekt auf dem Rohr montiert ist, und schrauben Sie ihn dann mit den mitgelieferten Schrauben fest.
5. Drehen Sie den Ring für die Befestigung des Gitters (6) von dem Motorgehäuse (9) los.
6. Platzieren Sie das hintere Schutzgitter (7) gegen das Motorgehäuse (9) und drehen Sie den Ring (6) wieder fest, indem Sie ihn im Uhrzeigersinn drehen.
7. Stecken Sie das Lüfterrad (5) auf die Motorachse (8). Befestigen Sie es mit der Verschlusskappe (4), indem Sie die Verschlusskappe entgegen dem Uhrzeigesinn drehen.
8. Hängen Sie das vordere Schutzgitter (2) an das hintere Schutzgitter (7) anhand der Gitterbefestigung (3), die sich am Rand des vorderen Schutzgitter befindet, und befestigen Sie die beiden Schutzgitter weiter zusammen mit den Verschlussclips.
9. Um abzusichern, dass der Zugang zum Lüfterrad des Ventilators ohne Werkzeug unmöglich ist, ist eine Schraube mitgeliefert, die am unteren Teil des Schutzgitters festgedreht werden muss damit die beiden Hälften des Schutzgitters zusammen befestigt werden. Wir übernehmen keine Haftung im Fall einer Verletzung wegen des Nichtbeachtens dieser Vorschrift.
10. Wenn das Gerät montiert ist, können Sie die Höhe des Bedienelementes verstellen, indem Sie das Verbindungsstück der Rohre (14) leicht losdrehen, und das obere Rohr (13) weiter heraus ziehen.

GEBRAUCH

- Dieses Gerät ist mit 3 Geschwindigkeiten ausgestattet. Um das Gerät anzuschalten, drücken Sie auf einen der Geschwindigkeitsknöpfe. Um es auszuschalten, drücken Sie auf den „0“-Knopf.

Geschwindikeiten:

O = AUS

1 = schwach

2 = mäBig

3 = stark

- Dieses Gerät hat zusätzlich eine Oszillationsfunktion:

• Drücken Sie den Oszillationsknopf (10) nieder um die Oszillation anzuschalten.
• Ziehen Sie den Oszillationsknopf (10) heraus um die Oszillation auszuschalten.

- Dank des Kippständers ist es ebenfalls möglich, die senkrechte Orientierung des Gerätes zu verstellen.

6 TEAM KA VT 7-071011

REINIGUNG UND PFLEGE

• Vor jeder Reinigung die Anschlussleitung aus der Steckdose ziehen.
• Zur Beseitigung des Schmutzes auf Kunststoffoberflächen kein Wasser, sondern einen leicht angefeuchteten Lappen verwenden. Verwenden Sie einen Staubsauger um den Staub aus dem Schutzgitter zu entfernen, ohne letzteres demontieren zu müssen.
• Den Lüfter niemals in Wasser oder andere Flüssigkeiten tauchen.

UMWELTSCHUTZ - RICHTLINIE 2002/96/EG

Zum Schutz unserer Umwelt und unserer Gesundheit sind Elektro- und Elektronik-Altgeräte nach bestimmten Regeln zu entsorgen. Dies fordert den Einsatz sowohl des Herstellers bzw. Lieferanten als auch des Verbrauchers.

Aus diesem Grund darf dieses Gerät, wie das Symbol auf dem Typenschild bzw. auf der Verpackung zeigt, nicht in den unsortierten Restmüll gegeben werden. Der Verbraucher hat das Recht, dieses Gerät über kommunale Sammelstellen zu entsorgen; von dort aus wird die spezifische Behandlung, Verwertung bzw. das Recycling gem. den Erfordernissen der Richtlinie sichergestellt.
