KA VT 15 - Ventilator TEAM - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	TEAM
Modell	KA VT 15
Anzahl der Geschwindigkeiten	3 (langsam, mittel, schnell)
Oszillationsfunktion	Ja, per Druckknopfsteuerung
Höhenverstellung	Ja, Teleskoprohr mit Klemmschraube
Vertikale Ausrichtung	Manuell einstellbar
Schutzgitter	Vorne und hinten, Befestigung mit Clips und Sicherheitsbolzen
Sicherheitssystem	Befestigungsbolzen der Gitter erforderlich, um den Zugang zum Propeller zu verhindern
Steuerungstyp	Drehschalter für Geschwindigkeiten, Druckknopf für Oszillation
Stromversorgung	Netzstrom (Spannung am Gerät prüfen)
Reinigung	Abstecken, mit feuchtem Tuch und Staubsauger reinigen
Eintauchen	Nicht in Wasser oder andere Flüssigkeiten eintauchen
Verwendung	Nur für den Innenbereich
Mitgeliefertes Zubehör	Befestigungsbolzen für die Gitter
Montage	Erfordert Montage des Fußes, des Motorgehäuses, der Gitter und des Propellers
Material	Kunststoff (hauptsächlich)
Gewicht	Nicht angegeben

Häufig gestellte Fragen - KA VT 15 TEAM

Wie montiere ich den Ventilator TEAM KA VT 15?

Beginnen Sie damit, das untere Rohr mit der Kappe am Sockel zu befestigen. Setzen Sie das obere Rohr ein, stellen Sie die Höhe ein und ziehen Sie die Schraube fest. Befestigen Sie das Motorgehäuse mit der Klemmschraube am oberen Rohr. Setzen Sie das hintere Schutzgitter, den Propeller (mit der Kappe) und dann das vordere Gitter mit den Clips und dem mitgelieferten Sicherheitsbolzen auf.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Verwenden Sie den Drehschalter am Motorgehäuse. Die Positionen sind: 0 (Aus), 1 (langsam), 2 (mittel), 3 (schnell). Drehen Sie den Schalter auf die gewünschte Geschwindigkeit.

Wie aktiviere ich die Oszillation?

Drücken Sie den Oszillationsknopf am Motorgehäuse, um die Oszillation zu aktivieren. Ziehen Sie daran, um sie zu stoppen.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker. Verwenden Sie ein feuchtes Tuch für die Außenflächen. Für Staub zwischen den Gittern verwenden Sie einen Staubsauger. Tauchen Sie den Ventilator niemals ins Wasser.

Was tun, wenn der Ventilator nicht angeht?

Überprüfen Sie, ob das Gerät eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Geschwindigkeitsregler nicht auf 0 steht. Wenn das Kabel beschädigt ist, lassen Sie es von einem qualifizierten Service austauschen.

Wie stelle ich die Höhe des Ventilators ein?

Lockern Sie die Klemmschraube am Rohr, schieben Sie das obere Rohr auf die gewünschte Höhe und ziehen Sie die Schraube wieder fest an.

Kann ich den Ventilator im Freien verwenden?

Nein, der Ventilator ist nur für den Innenbereich vorgesehen. Setzen Sie ihn nicht Regen oder Feuchtigkeit aus.

Wie befestige ich das vordere Schutzgitter?

Hängen Sie die Vorderseite des Gitters mit dem Befestigungsclip am Rand an der Rückseite ein und schließen Sie dann die Verschlussclips. Für optimale Sicherheit setzen Sie den mitgelieferten Bolzen in den unteren Teil ein.

Der Ventilator macht Geräusche, was tun?

Überprüfen Sie, ob alle Schrauben fest angezogen sind, insbesondere die des Motorgehäuses und der Rohre. Stellen Sie sicher, dass der Propeller nicht verformt ist und sich frei dreht. Reinigen Sie angesammelten Staub.

Kann ich nicht vom Hersteller empfohlenes Zubehör verwenden?

Nein, die Verwendung von nicht empfohlenem Zubehör kann eine Gefahr für den Benutzer darstellen und das Gerät beschädigen. Verwenden Sie nur die mitgelieferten oder empfohlenen Teile.

BEDIENUNGSANLEITUNG KA VT 15 TEAM

1. Deckblatt des Gitters
2. Vorderes Schutzgitter
3. Gitterbefestigung
4. Verschlusskappe
5. Lüfternad
6. Ring fur die Befestigung des hinteren Schutzgitters
7. Hinteres Schutzgitter
8. Motorache
   9.Oszillationsknopf
9. Motorgehause
10. Befestigungsschraube des Motors
11. Oberes Rohr
12. Schraube der Rohre
13. Unteres Rohr
14. Basis
15. Verschlusskappe der Basis

GB

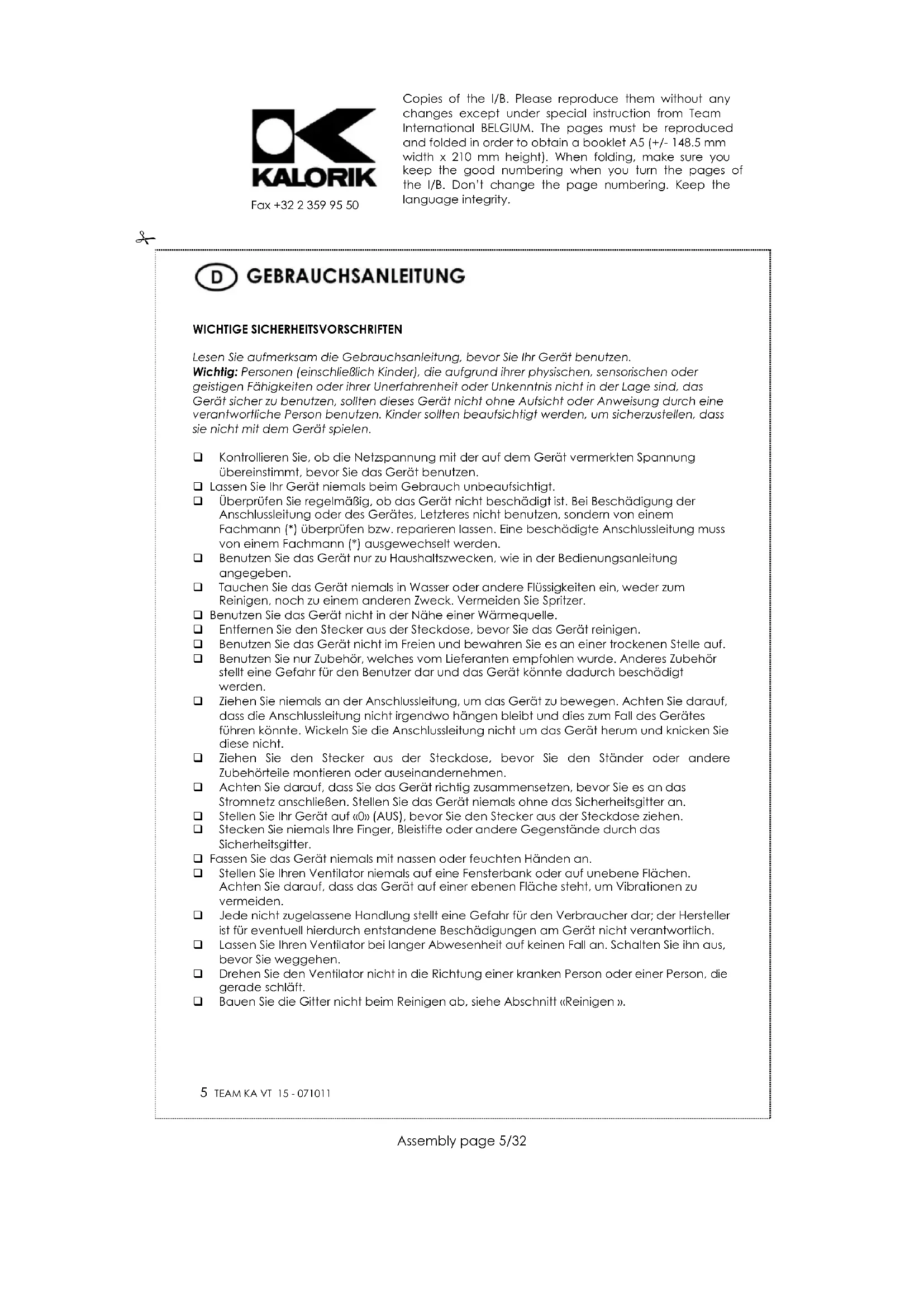

D GEBRAUCHSANLEITUNG

WICHTIGESICHERHEITSVORSCHRIFTEN

Lesen Sie aufmerksam die Gebrauchsanleitung, bevor Sie Ihr Gerät benutzen.

Wichtig: Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das

Gerät sichere zu benutzen, sollen den deses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Kontrollieren Sie, ob die Netzspannung mit der auf dem Gerät vermerkten Spannung übereinstimmt, bevor Sie das Gerät benutzen.
Lassen Sie Ihr Gerät niemals beim Gebrauch unbeaufsichtigt.
Überprüfen Sie regelmäßig, ob das Gerät nicht beschädigt ist. Bei Beschädigung der Anschlussleitung oder des Gerätes, Letzteres nicht benutzen, sondern von einem Fachmann () überprüfen bzw. reparieren halten. Eine beschädigte Anschlussleitung muss von einem Fachmann () ausgewechselt werden.
Benutzen Sie das Gerät nur zu Haushaltszwecken, wie in der Bedienungsanleitung angegeben.
Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten ein, weder zum Reinigen, noch zu einem anderen Zweck. Vermeiden Sie Spitzer.
Benutzen Sie das Gerät nicht in der Nähe einer Wärmequelle.
Entferen Sie den Stecker aus der Steckdose, bevor Sie das Gerat reinigen.
Benutzen Sie das Gerät nicht im Freien und bewahren Sie es an einer trockenen Stelle auf.
Benutzen Sie nur Zubehör, welches vom Lieferanten empfohlen wurde. Anderes Zubehör stellt eine Gefahr für den Benutzer dar und das Gerät könnte dadurch beschädigt werden.
Ziehen Sie niemals an der Anschlussleitung, um das Gerät zu bewegen. Achten Sie daraufuf, dass die Anschlussleitung nicht irgendwo hangen bleibt und dies zum Fall des Gerätes führen könnte. Wickeln Sie die Anschlussleitung nicht um das Gerät herum und knicken Sie diese nicht.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Ständer oder andere Zubehörteile montieren oder auseinanderemehmen.
Achten Sie daraufuf, dass Sie das Gerärlichtig zusammensetzen, bevor Sie es an das Stromnetz anschließen. Stellen Sie das Gerät niemals ohne das Sicherheitsgitter an.
Stellen Sie Ihr Gerät auf «O» (AUS), bevor Sie den Stecker aus der Steckdoseziehen.
Stecken Sie niemals ihre Finger, Bleistfte oder andere Gegenstände durch das Sicherheitsgitter.
Fassen Sie das Gerät niemals mit nassen oder feuchten Handen an.
Stellen Sie Ihren Ventilator niemals auf eine Fensterbank oder auf unebene Flächen. Achten Sie darauf, dass das Gerät auf einer ebenen Fläche stehen, um Vibrationen zu vermeiden.
Jede nicht zugelassene Handlung stelt eine Gefahr fur den Verbraucher dar; der Hersteller ist fur eventuell hierdurch entstandene Beschadigungen am Gerat nicht verantwortlich.
Lassen Sie Ihrn Ventilator bei langer Abwesenheit auf keine Fall an. Schalten Sie ihn aus, bevor Sie weggeben.
Drehen Sie den Ventilator nicht in die Richtung einer kranken Person oder einer Person, die gerade schläft.
Bauen Sie die Gitter nicht beim Reinigen ab, siehe Abschnitt «Reinigen »

(*) Fachmann: Anerkannter Kundendienst des Lieferanten oder des Importeurs, der für derartige Reparaturen zuständig ist. Wenden Sie sich für eventuelle Reparaturen an diesen Kundendienst.

MONTAGE

1. Drehen Sie die Verschlusskappe (16) der Basis los von der unteren Seite des Rohres (14).
2. Platzieren Sie das untere Rohr (14) in die Mitte der Basis (15) und schrauben die Verschlusskappe unterhalb der Basis wieder fest damit das Rohr an der Basis befestigt ist.
3. Drehen Sie die Schraube der Rohre (13) los, ziehen Sie das obere Rohr (12) bis auf die gewünschte Länge hereaus und drehen Sie die Schraube wieder fest.
4. Drehen Sie die Befestigungsschraube des Motors (11) los und schiben Sie das Motorgehause (10) mit dem Geschwindigkeitsregler über das obere Rohr (12). Vergewissern Sie sich, dass das Motorgehause (10) komplett über das obere Rohr geschoben wird und dass sich das Loch des Motorgehäuses genau über dem Loch des oberen Rohrs befindet. Schrauben Sie die beiden Teile mit der Befestigungsschraube (11) fest.
5. Drehen Sie den Ring für die Befestigung des Gitters (6) von dem Motorgehäuse (10) los.
6. Platzieren Sie das hintere Schutzgitter (7) gegen das Motorgnahme (10) und drehen Sieden Ring (6) wieder fest, indem Sieihn im Uhrzeigersinn drehen.
7. Stecken Sie das Lüfterrad (5) auf die Motorachse (8). Befestigen Sie es mit der Verschlusskappe (4), indem Sie die Verschlusskappe entgegen dem Uhrzeitigesinn drehen.
8. Hängen Sie das vordere Schutzgitter (2) an das hintere Schutzgitter (7) anhand der Gitterbefestigung (3), die sich am Rand des vorderen Schutzgitter befindet, und befestigten Sie die beiden Schutzgitter weiter zusammen mit den Verschlussclipps.
9. Um abzuschern, dass der Zugang zum Luftrad des Ventilators ohne Werkzeug unmoglich ist, ist eine Schraube mitgeliefert, die am unteren Teil des Schutzgitters festgedreht werden muss damit die beiden Halfen des Schutzgitters zusammen befestigt werden. Wir übernehmen keine Haftung im Fall einer Verletzung wegen des Nichtbeachtens dieser Vorschrift.
10. Wenn das Gerät montiert ist, können Sie die Höhe des Bedienelementes verstellen, indem Sie die Schraube der Rohre (13) leicht losdrehen, und das obere Rohr (12) weiter Herausziehen.

GEBRAUCH

• Dieses Gerät ist mit 3 Geschwindigkeiten ausgestellt. Um das Gerät anzuschalten, drehen Sie den Geschwindigkeitsknopf. Um es auszuschalten, setzen Sie den Drehknopf auf „0".

Geschwindikeiten:
0=AUS
1 = schwach
2=màBig
3 = stark

• Dieses Gerät hat zusätzlich eine Oszillationsfunktion:

• Drücken Sie den Oszillationsknopf (9) nieder um die Oszillation anzuschalten.
  Ziehen Sie den Oszillationsknopf (9) heraus um die Oszillation auszuschalten.

Dank des Kippstanders ist es ebenfalls möglich, die senkrechte Orientierung des Gerätes zu verstehen.

REINIGUNG UND PFLEGE

Vor jeder Reinigung die Anschlussleitung aus der Steckdoseziehen.
Zur Beseitigung des Schmutzes auf Kunststoffoberflächen kein Wasser, sondern einen leicht angefeuchteten Lappen verwenden. Verwenden Sie einen Staubsauger um den Staub aus dem Schutzgitter zu entfernen, ohne letzteres demontieren zu müssen.
Den Lüfter niemals in Wasser oder andere Flüssigkeiten tauchen.

UMWELTSCHUTZ - RICHTLINIE 2002/96/EG

Zum Schutz unserer Umwelt und unserer Gesundheit sind Elektro- und Elektronik-Altgeräte nach bestimmten Regel zu entsorgen. Dies fordert den Einsatz sowohl des Herstellers bzw. Lieferanten als auch des Verbrauchers.

Aus thisem Grund darf these Gerat, wie das Symbol auf dem Typenschild bzw. auf der Verpackung zeigt, nicht in den unsortierten Restmull gegeben werden. Der Verbraucher hat das Recht, dieses Gerat uber communale Sammelstellen zu entsorgen; von dont aus wird die spezifische Behandlung, Verwertung bzw. das Recycling gem. den Erfordernissen der Richtlinie sichergestellt.

GB OPERATING INSTRUCTIONS

IMPORTANT SAFEGUARDS
