KA VT 15 - Ventilatore TEAM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a piedistallo
Marca	TEAM
Modello	KA VT 15
Numero di velocità	3 (lento, medio, veloce)
Funzione di oscillazione	Sì, comando tramite pulsante
Regolazione in altezza	Sì, tubo telescopico con vite di serraggio
Orientamento verticale	Regolabile manualmente
Griglie di protezione	Anteriore e posteriore, fissaggio con clip e bullone di sicurezza
Sistema di sicurezza	Bullone di fissaggio delle griglie obbligatorio per impedire l'accesso all'elica
Tipo di comando	Selettore rotativo per velocità, pulsante per oscillazione
Alimentazione	Rete elettrica (tensione da verificare sull'apparecchio)
Pulizia	Staccare la spina, utilizzare un panno umido e un aspirapolvere
Immersione	Non immergere in acqua o in altri liquidi
Utilizzo	Solo per interni
Accessori forniti	Bullone di fissaggio delle griglie
Montaggio	Richiede assemblaggio del piede, del blocco motore, delle griglie e dell'elica
Materiale	Plastica (principalmente)
Peso	Non specificato

Domande frequenti - KA VT 15 TEAM

Come assemblare il ventilatore TEAM KA VT 15?

Iniziare fissando il tubo inferiore alla base con il cappuccio. Inserire il tubo superiore, regolare l'altezza e serrare la vite. Fissare il blocco motore sul tubo superiore con la vite di serraggio. Posizionare la griglia posteriore, l'elica (con il cappuccio), quindi la griglia anteriore utilizzando le clip e il bullone di sicurezza fornito.

Come regolare la velocità del ventilatore?

Utilizzare il selettore rotativo situato sul blocco motore. Le posizioni sono: 0 (spento), 1 (lento), 2 (medio), 3 (veloce). Ruotare il selettore alla velocità desiderata.

Come attivare l'oscillazione?

Premere il pulsante di oscillazione situato sul blocco motore per attivare l'oscillazione. Tirarlo per fermarla.

Come pulire il ventilatore?

Staccare la spina. Utilizzare un panno umido per le superfici esterne. Per la polvere tra le griglie, utilizzare un aspirapolvere. Non immergere mai il ventilatore in acqua.

Cosa fare se il ventilatore non si accende?

Verificare che l'apparecchio sia collegato e che la presa funzioni. Assicurarsi che il selettore di velocità non sia su 0. Se il cavo è danneggiato, farlo sostituire da un servizio qualificato.

Come regolare l'altezza del ventilatore?

Allentare leggermente la vite di serraggio sul tubo, far scorrere il tubo superiore all'altezza desiderata, quindi riavvitare saldamente.

Posso utilizzare il ventilatore all'esterno?

No, il ventilatore è progettato per un uso solo in interni. Non esporlo a pioggia o umidità.

Come fissare la griglia di protezione anteriore?

Agganciare la parte anteriore della griglia a quella posteriore utilizzando la clip di fissaggio situata sul bordo, quindi serrare le clip di chiusura. Per una sicurezza ottimale, inserire il bullone fornito nella parte inferiore.

Il ventilatore fa rumore, cosa fare?

Verificare che tutte le viti siano ben serrate, in particolare quella del blocco motore e dei tubi. Assicurarsi che l'elica non sia deformata e che giri liberamente. Pulire la polvere accumulata.

Posso utilizzare accessori non raccomandati dal produttore?

No, l'uso di accessori non raccomandati può presentare un pericolo per l'utente e danneggiare l'apparecchio. Utilizzare solo le parti fornite o raccomandate.

MANUALE UTENTE KA VT 15 TEAM

Ventilatore a pianantana

Wentylator stojcqcy

Ventilator cu suport

I/B Version 071011

TEAM KA VT 15

230V~60W

2 TEAM KA VT 15-071011

D

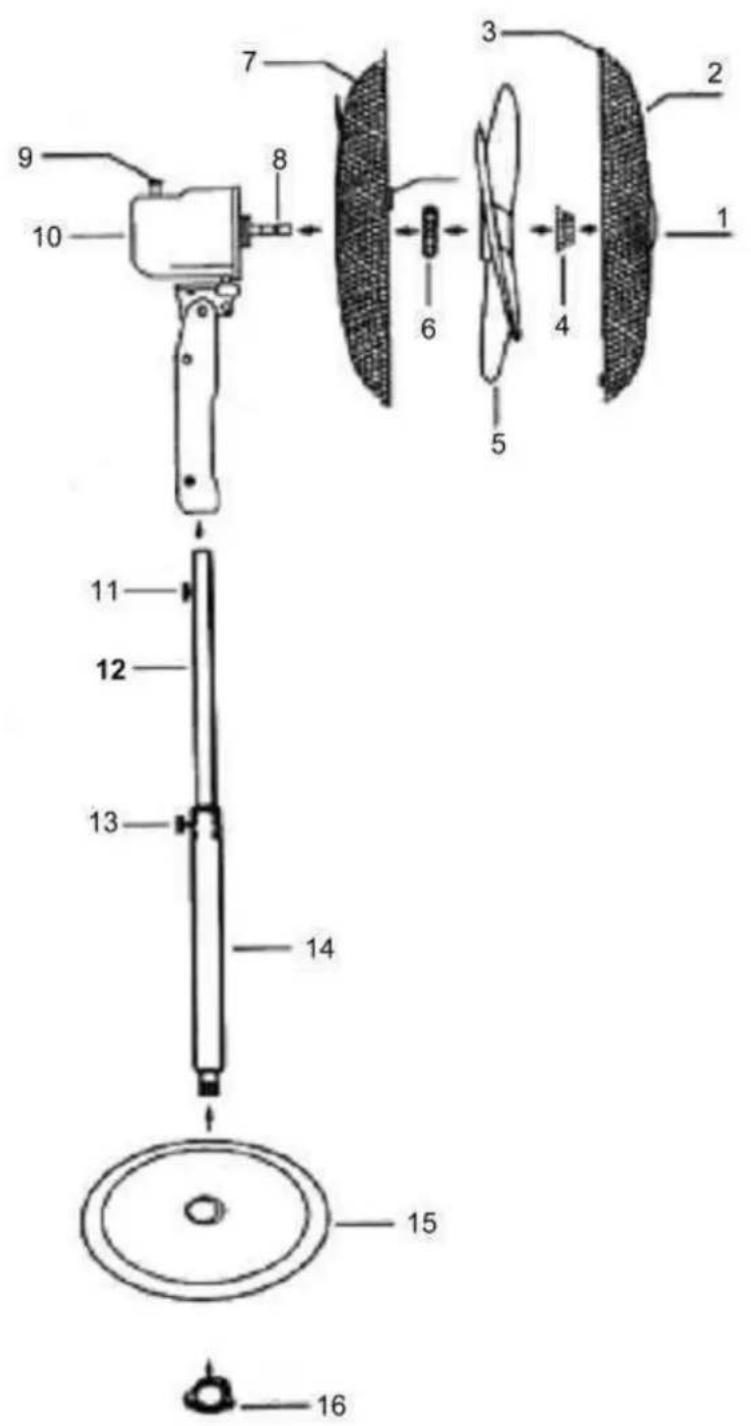

1. Logo
2. Griglia anteriore
3. Clip di tenuta
   4.Corona
4. Pale
5. Anello
6. Griglia posteriore
7. Albero motore
8. Pulsante per rotazione
9. Corpo motore
10. Vite di fissaggio del corpo motore
11. Tubo superiore
12. Vite di fissaggio dei tubi
13. Tubo inferiore
14. Base
15. Anello di fissaggio della base

PL

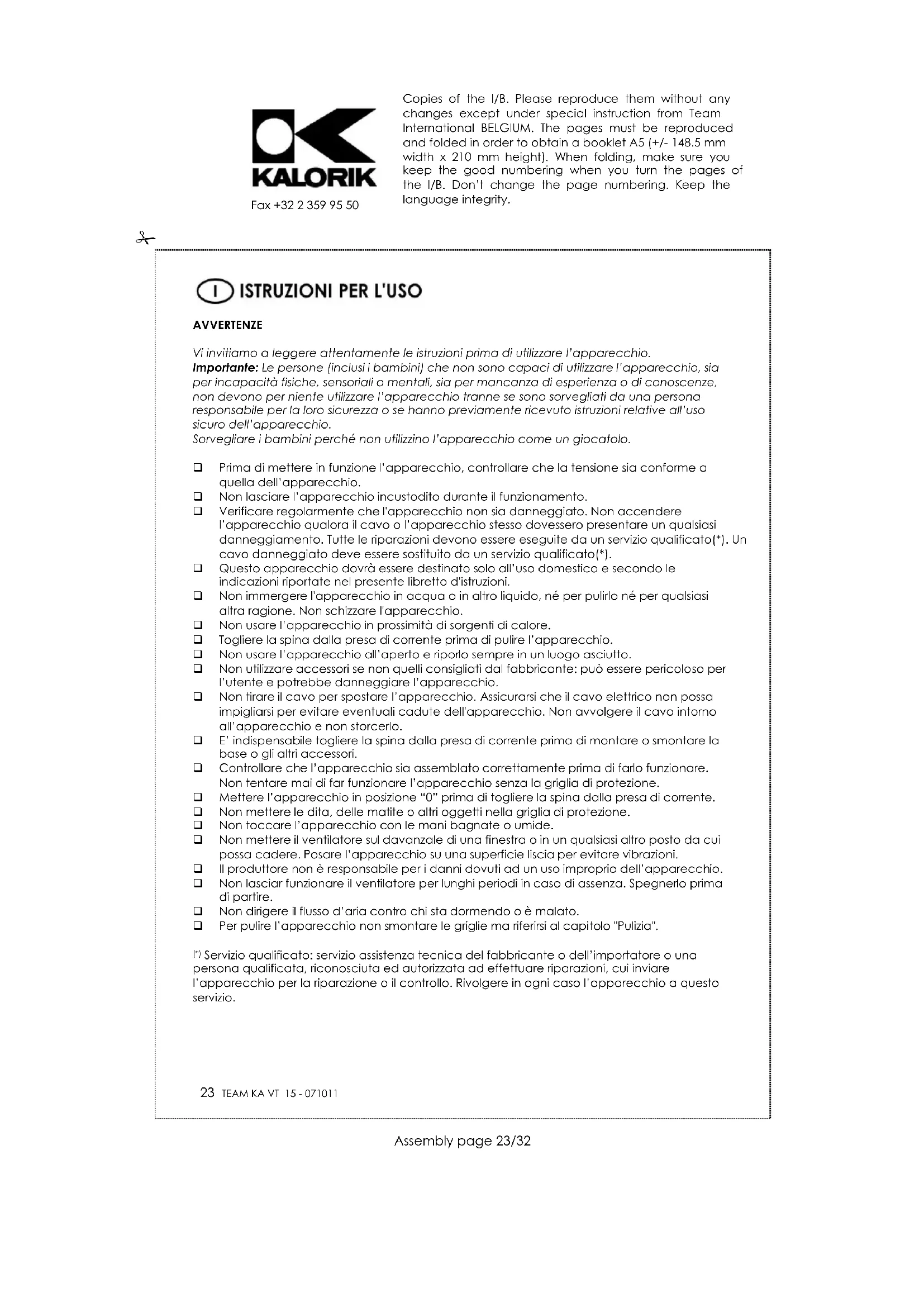

Vi invitiamo a leggere attendamente le istruzioni prima di utilizzare l'apparecchio.

Importante: Le personne (inclusi i bambini) che non sono capaci diutilizzare l'apparecchio, sia per incapacità fisiche, sensoriali o mentali, sua per mancanza diesperienza o di conoscenze, non devono per niente utilizzato l'apparecchio tranne se sono sorvegliati da una persona responsabile per la loro sicurezza o se hanno previamente ricevuto istruzioni relative all'uso sicuro dell'apparecchio.

Sorvegliare i bambini perché non utilizzato l'apparecchio come un giocatolo.

Prima di mettere in funzione l'apparecchio, controllare che la tension sa conforms a quella dell'apparecchio.
Non lasciare l'apparecchio incustodito durante il funzionamento.
Verificare regolarmente che l'apparecchio non sia danneggiato. Non accendere l'apparecchio qualora il cavo o l'apparecchio stesso dovessero presentare un qualsiasi danneggiamento. Tutte le riparazioni devono essere eseguite da un servizio qualificato*). Un cavo danneggiato delve essere sostiluito da un servizio qualificato*).
- Questo apparetcchio dovrà essere destinato solo all'uso domestico e secondo le indicatezioni riportate nel presente libretto d'istruzioni.
Non immergere l'apparecchio in acqua o in alto liquido, né per pulirlo né per qualsiasi altra ragione. Non schizzare l'apparecchio.
Non usare l'apparecchio in prossimità di sorgenti di calore.
Togliere la spina alla presa di corrente prima di pulire l'apparecchio.
Non usare l'apparecchio all'aperto e riporlo sempre in un luogo asciutto.
Non utilizzare accessori se non quelli consigliati dal fabbricante: vuo essere pericoloso per l'utente e potrebbe danneggiare l'apparecchio.
Non tirare il cavo per spostare l'apparecchio. Assicurarsi che il cavo elettrico non possa impigliarsi per evitare eventuali cadute dell'apparecchio. Non avvolgere il cavo intorno all'apparecchio e non storcerlo.
E' indispensable to glie la spina daa presa di corrente prima di montare o smontare la base o gli altri accessori.
Controllare che l'apparecchio sa assemblato correttamente prima di farlo funzionare. Non tentare mai di far funzionare l'apparecchio alla griglia di protezione.
Mettere l'apparecchio in posizione "0" prima di togliere la spina alla presa di corrente.
Non mettere le dita, delle matite o altri oggetti nella griglia di protezione.
Non foccare l'apparecchio con le mani bagnate o umide.
Non mettere il ventilatore sul davanzale di una finestra o in un qualsiasi altoippo da cui possa cadere. Posare l'apparecchio su una superficie liscia per evitare vibrazioni.
Il produttore non è responsabile per i dati dovuti ad un uso improprio dell'apparecchio.
Non lasciar funzionare il ventilatore per lunghi periodi in caso di assenza. Spegnerlo prima di partire.
Non dirigere il flusso d'aria contro chi sta dormendo o è malato.
Per pulire l'apparecchio non smontare le griglie ma riferiri al capitolo "Pulizia".

Servizio qualificato: servizio assistenza tecnica del fabbricante o dell'importatore o una persona qualificata, riconosciuta ed autorizzato ad effettuare riparazioni, cui inviare l'apparecchio per la riparazione o il controllo. Rivalgere in agli caso l'apparecchio a quello servizio.

ASSEMBLAGGIO

1. Svitare I'anello di fissaggio (16) dal tubo inferiore (14).
2. Inserire il tubo inferiore (14) nel mezzo della base (15) e stringere l'anello di fissaggio (16) fatto della base (15) per fissare il tubo alla base.
3. Leggermente svitare la vite di fissaggio del tubo (13) e firare fuori il tubo superiore (12) sino alla lunghezza desiderata. Poi stringere il tubo fissando la vite (13).
4. Rimuovere la vite di fissaggio (11) ubicata sul tubo superiore (12) e introdurre il corpo motore (10) con il regolatore di velocità nel tubo superiore (12). Assicurarsi che il corpo motore sia completamente spinto nel tubo superiore e che il foro del tubo superiore si trovi di fronte al foro ubicato sul corpo motore. Fissare le due parti con la vite di fissaggio (11)
5. Allentare I'anello (6) dal corpo motore (10).
6. Posizione la griglia posteriore (7) contro il corpo motore (10) e fissarla girando l'anello (6) in senso orario.
7. Inserire la pala (5) sull'albero (8). Fissarla con la corona (4) girandola in senso orario.
8. Unire la griglia anteriore (2) a quella posteriore (7) con il pezzo di tenuta (3) fornito e quindi chiuderle con le "clips" in dotazione.
9. Per assicurarsi che si ia impossibile entrare in contatto con la pala perché usare un qualsiasi utensile, unire le due griglie con la vite formita. Questa vite deve essere fissata nella parte inferiore della griglia. Il costruttore ed il venditore non sono responsabili per danni occorsi quale non siano state seguite tutte le nome descritte.
10. Per cambiare altezza, allentare la vite (13) e muovere il tubo superiore (12) sino alla posizione desiderata, quindi stringere nuovamente la vite (13).

FUNZIONAMENTO

Per accendere l'apparecchio, girare la manopola di selezione sulla velocità desiderata. Per spegnere, mettere la manopola su "0".

Velocita:

0 = spento

1 = lento

2 = medio

3 = rapido

Jest'apparecchiopuo ruotare:

• spingere il tasto (9) per far ruotare il ventilatore.

• Tirare il tasto (9) per interrompere l'oscillazione.

• Éanche possibile per inclinar la parte superiore dell'apparecchio per aggustare l'indicazione di flusso d'aria verticalmente.

PULIZIA E MANUTENZIONE

Staccare sempre la spina dalla presa di corrente prima di pulire l'apparecchio
Per pulire le parti in plastica usare un panno inumidito con dell'acqua.
- Usare un aspirapolvere per eliminare la polvere dello dover smontare l'apparecchio.
- Mai immerge l'apparecchio in acqua o in qualsiasi alto liquido.

DIRETTIVA 2002/96/CE PER LO SMALTIMENTO DELLE APPARECCHIATURE ELETTRICHE ED ELETTRONICHE

Per preservare l'ambiente e la nostra salute, l'éliminazione dei vecchi apparecchi elettrici ed elettronici non piùutilizzati,va fattadeladirettiva sopra citata che impone I'obbligo al costruttore,al commerciante ed all'utilizzato di conseignare gli apparecchi ai centri di raccolta specializzati,i quali saranno in grado di smaltire e riciclare i vecchi prodotti come la legge prescive.

Per esta ragione troverete apposto sull'etichetta segnaletica il simbolo che indica di non gettare il vecchio appearecchio non più utilizzato, in pattumiera o nel cassonetto delle immondizie.

Potrete smaltire il vecchio apparecchio segnandolo direttamente al rivenditore dove andrete ad acquistare nuo novo, o direttamente nei centri di raccolta specializzati messi a disposizione dal vosto comune di residenza.
