Tipo de producto	Ventilador de pie
Marca	TEAM
Modelo	KA VT 15
Número de velocidades	3 (lenta, media, rápida)
Función de oscilación	Sí, control por botón pulsador
Ajuste de altura	Sí, tubo telescópico con tornillo de sujeción
Orientación vertical	Ajustable manualmente
Rejillas de protección	Delantera y trasera, fijación con clips y perno de seguridad
Sistema de seguridad	Perno de fijación de las rejillas obligatorio para impedir el acceso a la hélice
Tipo de control	Selector rotativo para velocidades, botón pulsador para oscilación
Alimentación	Red eléctrica (tensión a verificar en el aparato)
Limpieza	Desconectar, usar un paño húmedo y una aspiradora
Inmersión	No sumergir en agua ni en ningún otro líquido
Uso	Solo para interiores
Accesorios incluidos	Perno de fijación de las rejillas
Montaje	Requiere ensamblaje del pie, del bloque motor, de las rejillas y de la hélice
Material	Plástico (principalmente)
Peso	No especificado

Preguntas frecuentes - KA VT 15 TEAM

¿Cómo ensamblar el ventilador TEAM KA VT 15?

Comience fijando el tubo inferior a la base con la ayuda de la tapa. Inserte el tubo superior, ajuste la altura y apriete el tornillo. Fije el bloque motor sobre el tubo superior con el tornillo de sujeción. Coloque la rejilla trasera, la hélice (con la tapa), luego la rejilla delantera usando los clips y el perno de seguridad incluido.

¿Cómo ajustar la velocidad del ventilador?

Use el selector rotativo situado en el bloque motor. Las posiciones son: 0 (apagado), 1 (lenta), 2 (media), 3 (rápida). Gire el selector a la velocidad deseada.

¿Cómo activar la oscilación?

Presione el botón de oscilación situado en el bloque motor para activar la oscilación. Tire de él para detenerla.

¿Cómo limpiar el ventilador?

Desconecte el aparato. Use un paño húmedo para las superficies exteriores. Para el polvo entre las rejillas, use una aspiradora. Nunca sumerja el ventilador en agua.

¿Qué hacer si el ventilador no enciende?

Verifique que el aparato esté enchufado y que el tomacorriente funcione. Asegúrese de que el selector de velocidad no esté en 0. Si el cable está dañado, haga que lo reemplace un servicio calificado.

¿Cómo ajustar la altura del ventilador?

Desenrosque ligeramente el tornillo de sujeción en el tubo, deslice el tubo superior a la altura deseada, luego vuelva a apretar firmemente.

¿Puedo usar el ventilador en exteriores?

No, el ventilador está diseñado para uso en interiores únicamente. No lo exponga a la lluvia o la humedad.

¿Cómo fijar la rejilla de protección delantera?

Enganche la cara frontal de la rejilla a la cara trasera con la ayuda del clip de fijación situado en el borde, luego apriete los clips de cierre. Para una seguridad óptima, inserte el perno incluido en la parte inferior.

El ventilador hace ruido, ¿qué hago?

Verifique que todos los tornillos estén bien apretados, especialmente el del bloque motor y los tubos. Asegúrese de que la hélice no esté deformada y que gire libremente. Limpie el polvo acumulado.

¿Puedo usar accesorios no recomendados por el fabricante?

No, el uso de accesorios no recomendados puede presentar un peligro para el usuario y dañar el aparato. Use únicamente las piezas suministradas o recomendadas.

MANUAL DE USUARIO KA VT 15 TEAM

1. Pieza de terminación de la rejilla delantera
2. Rejilla delantera de proteccion
3. Clip de lijacion
4. Abrazadera
5. Hélice
6. Anilla de lijacion de la rejilla
7. Rejilla posterior de proteccion
8. Clavija central del motor
9. Botón de oscilación
10. Bloque motor
11. Tornillo de ajuste del bloque motor
12. Tubo superior
13. Tornillo de lijacion de los tubos
14. Tubo inferior
15. Base
16. Anilla de fijación de la base

P

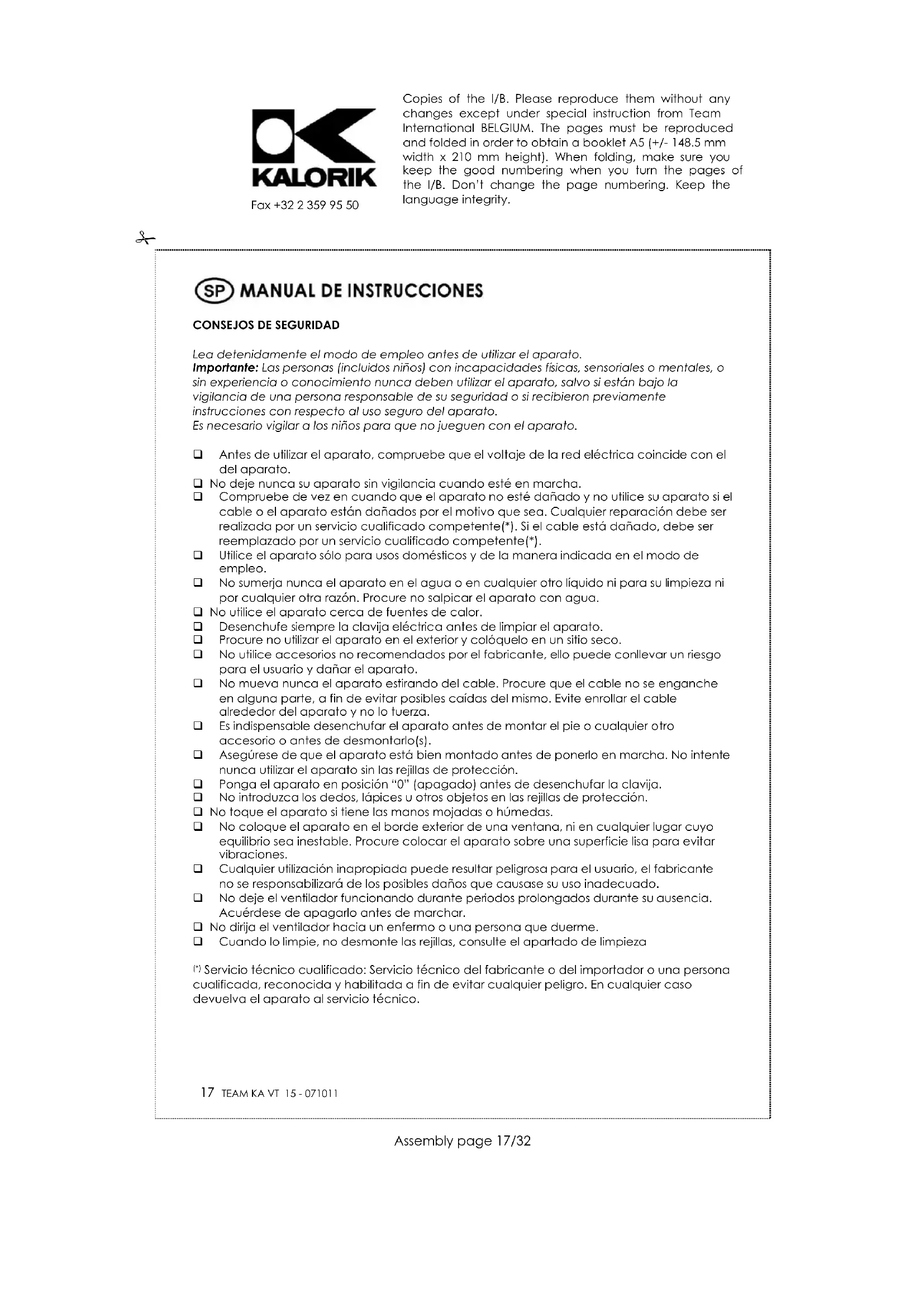

CONSEJOS DE SEGURIDAD

Lea detenidamente el modo deemploi antes de utiliser el aparato.

Importante: Las personas (incluidos niños) con incapacidades fisicas, sensoriales o mentalaes, o sin experiencia o conocimiento nunca deben usar el aparato, salvo si está bajo la vigilancia de una persona responsable de su seguridad o si recibieron previamente instrucciones con根底 al uso seguro del aparato.

Es necessario vigilar a los niños para que no juguen con el aparato.

□ Antes de utiliser el aparato, compruebe que el voltaje de la red electrica coincide con el del aparato.
No %-nunca su aparato sin vigilancia quando este en marcha.
Compruebe de vez en cuando que el aparato no este danado y no utilise su aparato si el cable o el aparato estan danados por el motivo que sea. Cualquier reparacion debe ser realizada por un service qualificado competente*). Si el cable esta danado, debe ser reemplazado por un service qualificado competente*).
Utilice el aparato solo para usos domesticos y de la manera indicada en el modo deemple.
Nosumerjuna nuncel aparato en el agua o en qualquier otro liquido ni para su limpieza ni por qualquier otra razon.Procure no salpicar el aparato con agua.
Noutilice el aparato circa de fuentes de calor.
Desenchufe sempre la clavija electrica antes de limpiar el aparato.
Procure no utilizear el aparato en el exterior y colqueo en un sitio seco.
No utilise accesories no recomendados por el fabricante,ippo peut conllevar un risso para el usuario y danar el aparato.
No nuevo nunca el aparato estirando del cable. Procure que el cable no se enganche en alguna parte, a fin de evaporar posibles caidas del本身就是. Evite enrollingar el cable alrededor del aparato y no lo tuerza.
Es indispensable desenchufar el aparato antes de montar el pie orialquier otro accesorio o antes de desmontario(s).
Asegürese de que el aparato está bien montado antes deponerlo en marcha.No intentenuncautilizarelaparato sinlasrejillasdeproteccion.
Ponga el aparato en posicion "0" (apagado) antes de desenchufar la clavija.
No introduzca los dedos, lapices u otros objetos en las rejillas de proteccion.
No toque el aparato si Tiene las manos mojadas o humedas.
No coloque el aparato en el borde exterior de una ventana, ni en cualesquer lugar bajo equilibrio sea inestable. Procure colocar el aparato sobre una superficie lisa para evaporar vibraciones.
Cualquier realizacion inapropiada可以使ar delicosa para el usuario, el fabricante no se responsabilizar de los posibles daños que Causese su uso inadequado.
No deje el ventilador functioningo durante periodos prolongados durante su ausencia. Acuerdese de apagarlo antes de marchar.
No dirija el ventilador hacía un enfermo o una persona que duerme.
Cuando lo limpie, no desmonte las rejillas, consulte el apartado de limpieza

(*) Servicio técnico综合素质: Servicio专业技术 del fabricante o del importador o una persona综合素质, Reconocida y habilidad a fin de evaporar calidad peligro. En calidad caso devuelva el aparato al service专业技术.

MONTAJE

1. Desenosque la anilla de fijacion de la base (16) y separela del tubo inferior (14).
2. Introduzca el tubo inferior (14) en el medio de la base (15) e vuelva a aprear la anilla de lijacion (16) por debajo de la base (15) para que el tubo este correctamente fjado a la base.
3. Desenrosque ligeramente el tornofo de fijacion de los tubos (13) y deslice el tubo superior (12) hasta la ultura deseada. Vuelva a aprear el tornofo de fijacion (13).
4. Quite el tornillo de fijación (11) que se encuesta en el tubo superior (12) y introduzca el bloque motor (10) con el selector de velocidades en el tubo superior (12). Asegürese de que el bloque motor está correctamente empujado en el tubo superior y que el foro del tubo superior se encuesta enfrrente del foro ubicado en el bloque motor. Acople los dos elementos con el tornillo de fijación (11).
5. Desenrosque la anilla de fijacion de la rejilla de proteccion (6) del bloque motor (10).
6. Introduzca la rejilla posterior de proteccion (7) en la clavija central del motor (10). Asegure la rejilla mediante la anilla de fijacion girandola en el sentido de las agujas del reloi.
7. Introduzca la helice (5) en la clavija central del motor (8). Asegure la helice mediante la abrazadora girandola en el sentido contrario de las agujas del reloj.
8. Superpongla rejilla de proteccion delantera (2) fijandola a la rejilla posterior (7) mediante el clip de fijacion (3) que se encuentra en la parte superior de la rejilla delantera y cierre los ganchos de fijacion de las rejillas.
9. Para que el acceso a la helice del ventilador no sea possible sin herramienta, un pero es suministrado con su aparato con el fin de aunar las dos rejillas. El pero se coloca sobre la parte bajo de las rejillas de proteccion. No podemos ser considerados responsables de该如何herida producida si este pero no esta colocado en su aparato.
10. Una vez terminado el montaje, es possible regular la alta del ventilador desenroscando ligeramente la anilla (13) de forma que el tubo (12) se deslice, una vez obtenida la alta deseada, enrosque de nuevo la anilla firmamente.

USO

• Este aparato cuenta con 3 velocidades de ventilacion. Para poder el aparato en marcha, gire el regulator de velocidad hacer la posicion deseada. Para apagarlo, gire el regulator de velocidad hacer la posicion "0".

Velocidas:

0 = A p a g a d o
1 = Lento
2 = Medio
3 = Rápido

• Su aparato cuenta con una función de oscilación:

Pulse el botón de oscillación (9) para poder en configuraciones esta funciona.

• Tire del botón de oscilación (9) para apagar esta funciona.

Se peut también ajustar la inclinacion de la parte superior del aparato.

LIMPIEZA

La clavija eletrica debe ser desenchufada antes de limpiar el aparato.
Para limpiar las superficies exteriores, no utilise agua. Limpielas con un paño humedecido.
Para limpiar las rejillas, utilise un aspirador para suprimir el polvo y no intente desmontarlas.
Nosumerjunauncaelaparato enelaguao encualquierotloliquido.

PROTECCION DEL MEDIO AMBIENTE-DIRECTIVA 2002/96/CE

Para poder preservar nuestro medio ambiente y proteger la salute humana, los residuos electricos y equipos electronicos deben ser destruidos de acuerdo conunas normas especialicas con la implicacion de ambos proveedores y consumidos. Por estarzon, como

indica el symbolo la plac de datos技术和, su aparato no deben ser tirado en un contender municipal sino que deben ser devuelto a la Tienda, o dejado en un punto de recoleccion para ser reciclado o uso para otheras aplicaciones conforme a la directiva.

P MODO DE EMPREGO

PARA A SUA SEGURANCA

PROTECCAO DO MEIO AMBIENTE - DIRECTIVA 2002/96/CE
