KA VT 15 - Ventilador TEAM - Manual de utilização gratuito

Tipo de produto	Ventilador de pé
Marca	TEAM
Modelo	KA VT 15
Número de velocidades	3 (lento, médio, rápido)
Função de oscilação	Sim, comando por botão de pressão
Ajuste de altura	Sim, tubo telescópico com parafuso de aperto
Orientação vertical	Ajustável manualmente
Grades de proteção	Dianteira e traseira, fixação por clipes e parafuso de segurança
Sistema de segurança	Parafuso de fixação das grades obrigatório para impedir o acesso à hélice
Tipo de comando	Seletor rotativo para velocidades, botão de pressão para oscilação
Alimentação	Rede elétrica (tensão a verificar no aparelho)
Limpeza	Desligar, usar um pano úmido e um aspirador
Imersão	Não imergir em água ou qualquer outro líquido
Uso	Apenas para interiores
Acessórios fornecidos	Parafuso de fixação das grades
Montagem	Requer montagem do pé, do bloco motor, das grades e da hélice
Material	Plástico (principalmente)
Peso	Não especificado

Perguntas frequentes - KA VT 15 TEAM

Como montar o ventilador TEAM KA VT 15?

Comece fixando o tubo inferior à base com a ajuda da tampa. Insira o tubo superior, ajuste a altura e aperte o parafuso. Fixe o bloco motor no tubo superior com o parafuso de aperto. Coloque a grade traseira, a hélice (com a tampa), depois a grade dianteira usando os clipes e o parafuso de segurança fornecido.

Como ajustar a velocidade do ventilador?

Use o seletor rotativo localizado no bloco motor. As posições são: 0 (parado), 1 (lento), 2 (médio), 3 (rápido). Gire o seletor para a velocidade desejada.

Como ativar a oscilação?

Pressione o botão de oscilação localizado no bloco motor para ativar a oscilação. Puxe-o para pará-la.

Como limpar o ventilador?

Desligue o aparelho. Use um pano úmido para as superfícies externas. Para a poeira entre as grades, use um aspirador. Nunca mergulhe o ventilador em água.

O que fazer se o ventilador não ligar?

Verifique se o aparelho está conectado e se a tomada funciona. Certifique-se de que o seletor de velocidade não está em 0. Se o cabo estiver danificado, mande substituí-lo por um serviço qualificado.

Como ajustar a altura do ventilador?

Desaperte ligeiramente o parafuso de aperto no tubo, deslize o tubo superior até a altura desejada, depois aperte firmemente.

Posso usar o ventilador ao ar livre?

Não, o ventilador é projetado para uso apenas em interiores. Não o exponha à chuva ou à umidade.

Como fixar a grade de proteção dianteira?

Engate a face dianteira da grade na face traseira com a ajuda do clipe de fixação localizado na borda, depois aperte os clipes de fechamento. Para segurança ideal, insira o parafuso fornecido na parte inferior.

O ventilador faz barulho, o que fazer?

Verifique se todos os parafusos estão bem apertados, especialmente o do bloco motor e dos tubos. Certifique-se de que a hélice não está deformada e que gira livremente. Limpe a poeira acumulada.

Posso usar acessórios não recomendados pelo fabricante?

Não, o uso de acessórios não recomendados pode representar um perigo para o usuário e danificar o aparelho. Use apenas as peças fornecidas ou recomendadas.

MANUAL DE UTILIZADOR KA VT 15 TEAM

1. Placa decorativa
2. Grelha frontal
3. Fixação da grelha
4. Tampa roscada
5. Hélice
6. Anel de fixação
7. Grelha traseira
8. Veio do motor
9. Botão de oscilação
10. Bloco do motor
11. Parafuso de aperto do bloco do motor
12. Tubo superior
13. Parafuso de aperto dos tubos
14. Tubo inferior
15. Base
16. Anel de fixação da base

1

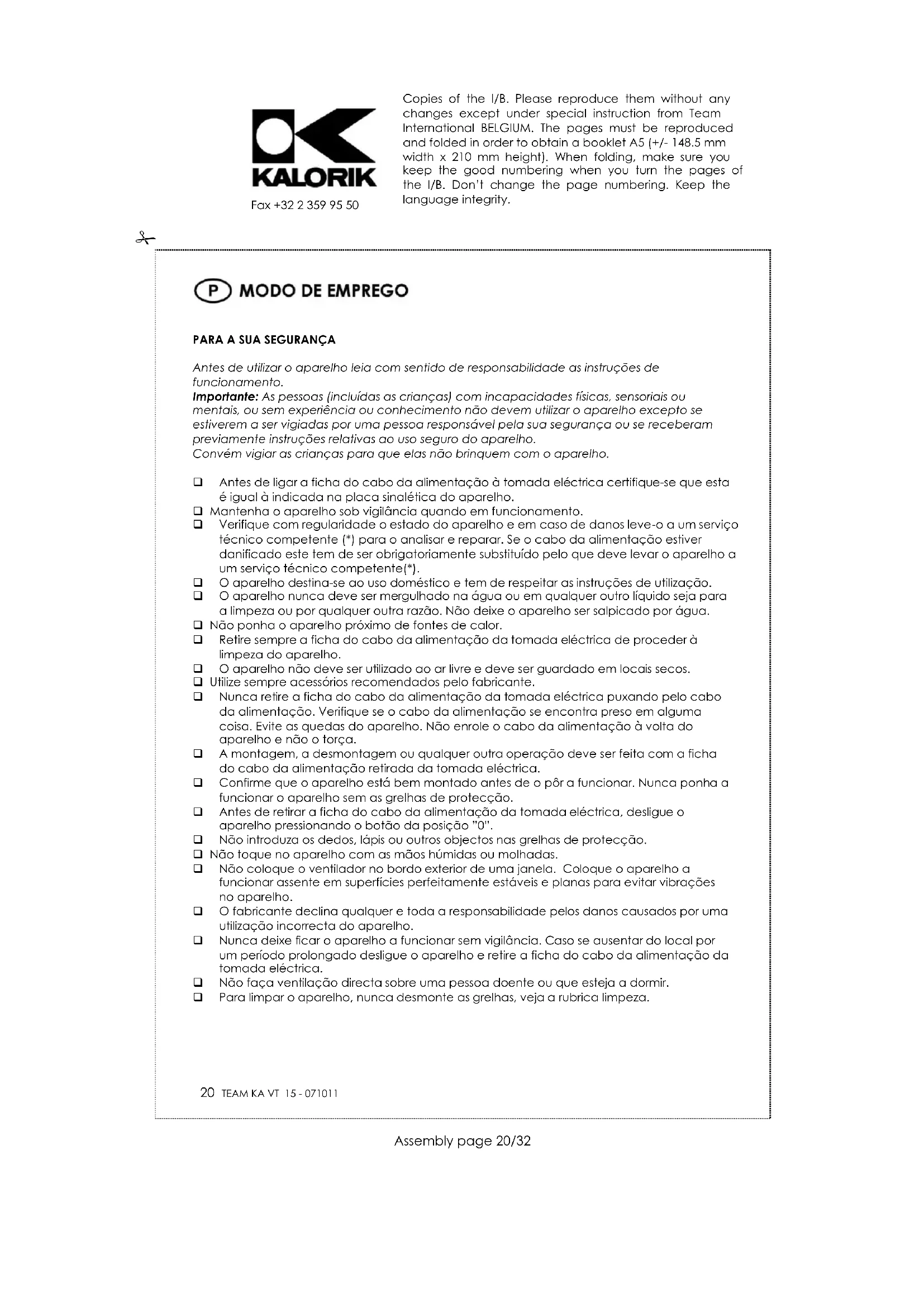

Antes de utiliser o aparecido leía com sentido de responsabilité as instruções de funciona.

Importante: As pessoas (incluidas asrianas) com incapacidades fisicas, sensoriais ou mentalais, ou sem experiencia ou conheicao nao devem utilizeo aparelho excepto se estiverem a ser viigidas por uma persona responsavel pela sua seguranca ou se receberam previamente instruções relativas ao uso seguro do aparelho.

Convém vigiar as crianças para que elas não brinquem com o aparecido.

Antes de ligar a ficha do cabo da alimentacao a tomada eletrica certifique-se que esta é igual à indentada na placacinaletica do aparelho.
Mantenha o aparelho sob vigilancia quando em funcionamento.
Verifique com regularidade o estado do aparheiro e em caso de danos leveo a um服务于 technical competente (^) para o analisar e reparar. Se o cabo da alimentacao estiver danificado este tem de ser obligatoriamente substituido pelo que deve levar o aparheiro ao um服务于 technical competente (^) .
O aparelho destina-se ao uso domestico e tem de respeitar as instruções de utilização.
O aparelho nunca deve ser vergulhado na agua ou em qualquer outro liquido sera para a limpeza ou por qualquer另外一个 razao. Não deixe o aparelho ser salpicao por agua.
Nāo ponha o aparelho proxiesimo de fontes de calor.
Retire sempre a ficha do cabo da alimentacao da tomada eletrica de proceder a limpeza do aparelho.
O aparelho nao deve ser'utilzado ao ar livre e deve ser guardado em locais secos.
- Utilize sempre acessosores recomendados pelo fabricante.
Nunca retire a ficha do cabo da alimentacao da tomada eletrica puxando ao cabo da alimentacao. Verifique se o cabo da alimentacao se encontra preso em alguma coisa. Evite as quedes do aparelho. Não enrole o cabo da alimentacao a volta do aparelho e não o torca.
A montagem, a desmontagem ou qualquer窗外的操作a deve ser feita com a fiche do cabo da alimentacao retirada da tomada eletrica.
Confirmaque o aparelho está bem montado antes de o pôr a funcionar. Nunca ponha a funcionar o aparelho sem as grehas de proteção.
Antes de reformar a fiche do cabo da alimentacao da tomada eletrica, desligue o aparelho pressionando o botao da posicao "0".
Nao introduza os dedos, lapis ou outros objectos nas grehas de protecao.
Nao toque no aparelho com as maos humidas ou molhadas.
- Não coloque o ventilador no bordo exterior de uma janela. Coloque o aparecido a funcional assente em superficies perfeitamente estáveis e planas para fazer vibrações no aparecido.
O fabricante declina qualquer e toda a responsabilitadepelos danos causados por umautilização Incorrecta do aparelho.
Nunca deixe ficar o aparelho a funcionar sem vigilancia. Caso se ausentar do local por um periodo prolongado deslgue o aparelho e retire a ficha do cabo da alimentacao da tomada eletrica.
Nao faça ventilacao directa sobre uma pessoa doente ou que esteja a dormir.
Para limpar o aparelho, nunca desmonte as grehos, veja a rubrica limpeza.

(*) Serviço técnico habilitado: Serviço técnico do fabricante ou do importador, ou uma pessoas qualificada, reconhecida e habilidade para fazer qualquer perigo. Em qualquer caso devolva o aparecido ao服务于。

MONTAGEM

1. Desaperte o anel de fixacao da base (16) e retireo do tubo inferior (14).
2. Insira o tubo inferior (14) no centro da base (15) e aperte o anel de fixacao (16) na parte inferior da base (15) por forma a que o tubo sera bem fixado a base.
3. Desaperte ligeiramente o parafuso de aperto dos tubos (13) e eleve o tubo superior (12) até a.altura desejada. Volte a aperture o parafuso de aperto(13).
4. Retire o parafuso de aperto (11) que se encontra no tubo superior (12) e deslize o bloco do motor (10) com o selector das velocidades sobre o tubo (12). Confirme que o bloco do motor está bem colocado no tubo superior e que o foro do tubo superior se encontra emrente do foro que se encontra no bloco do motor. Fixe os来进行os com o parafuso de aperto (11).
5. Desaperte o anel de fixacao (6) da greilha de protecacao do bloco do motor (10).
6. Insira a greha traseira (7) no veio (8) do motor (10). Fixe muito bem a greha com o anel de fixação(6).
7. Insira o corpo da helice (5) no veio (8) com a tampa roscada (4), apertando-a no sentido contrario ao dos ponteiros do relógio.
8. Junte a grelha frontal (2) e a grelha traseira com a fixação (3) na parte superior e fixe-as com os fixadores exteriores.
9. Para garantir que o acesso à ventoinha é seja possível com uma ferramenta, o aparecido vem acontemçado por um parafuso que une as两大 grelhas. Este parafuso tem de ser fixado sobre a parte de baixo das grelhas de protecção. Não poderemos ser responsabilizados por qualquer ferimento caso o parafuso não esteja colocado no devo lugar a unir as grelhas de protecção.
10. Uma vez esteconjunto colocado, éposvil regular a altura da ventoinha para tal devesapertar um pouco o parafuso de aperto dos tubos (13) de maneira a podermovimentar o tubo (12) até atingir a altitude desejada e voltar a aperture o anel.

UTILIZACAO

O aparecido tem tres velocidades de ventilação. Para por o aparecido em acontecimiento basta rodar o selector de velocidades para a velocidade desejada. Para desligar o aparecido rode o selector para a posicao "0".

Velocidades:

0-Desligado
1-Fraco
2-Medio
3-Forte

• Este aparecido possú uma funcção de oscilação.

• Pressione o botão de oscilação (9) para obter a oscilação.
  Volte a pressionar o botao de oscilação (9) para cesser a oscilação.

• É également possével inclinar a parte superior do aparelho para ajustar a direção do ar verticalmente.

MANUTENÇAO E LIMPEZA

• Antes de proceder a limpeza, deslige o aparelho e retire o cabo da alimentacao das tomada eletrica.
• Limpe as superficies plácicas com um pano humido.
• Limpe as grelhas com um aspirador sem nunca as desmontar.
• O aparelho nunca deve ser vergulhado em liquidos.

Para a preservação do ambiente e da)nossa saúde, a eliminação no fim da vidautil dos apareiros eletricos e electrónicos, delve-se efectuar no coprimamento das legislações em vigor ePGA participação de todos quer sejam produtores ouutilizadores. E por esta razão

que o vesso aparelho tem na placá sinalética o símbolo informando que em caso algo um aparelho deve ser colocado no caixote do lixo camarário ou privado para que não está para as lixeiras comuns mas sim devolvido ao revendedor ou depositado nos locais apropriados e identificados para a recolha destes aparelhos para que uma vez recolhidos sejam reciclados, reutilizados ou lhe sejam@dados除外as aplicações.
