MANUAL DE UTILIZADOR KA DV 2 TEAM

6. Parafusos & anilhas

15. Caixa de iluminação

16. Cabos da iluminação

19. Abajur em forma de tulipa

20. Parafusos para fixar o abajur em

Antes de utilizar o aparelho leia com sentido de responsabilidade as instruções de funcionamento e respeite sempre as orientações de segurança e de utilização dadas no manual das instruções. Importante: As pessoas (incluídas as crianças) com incapacidades físicas, sensoriais ou mentais, ou sem experiência ou conhecimento não devem utilizar o aparelho excepto se estiverem a ser vigiadas por uma pessoa responsável pela sua segurança ou se receberam previamente instruções relativas ao uso seguro do aparelho. Convém vigiar as crianças para que elas não brinquem com o aparelho. Antes de ligar a ficha do cabo da alimentação à tomada eléctrica certifique-se que esta é igual à indicada na placa sinalética do aparelho. Mantenha o aparelho sob vigilância quando em funcionamento. O aparelho nunca deve funcionar com o cabo da alimentação danificado. Quando o cabo se encontra danificado tem de ser substituído por técnicos competentes

. Todas as reparações têm de ser feitas em serviços técnicos competentes

O aparelho destina-se ao uso doméstico e tem de respeitar as instruções de utilização. Nunca meta o aparelho na água ou outro liquido. Não ponha o aparelho próximo de fontes de calor. Antes de limpar o aparelho, desligue-o da corrente. O aparelho não deve ser utilizado fora de casa e deve ser guardado em locais secos. Use sempre os acessórios recomendados pelo fabricante. A não utlilização dos acessórios recomendados pode levar à danificação do aparelho. UMA DAS CONDIÇÕES DA GARANTIA É QUE O SEU APARELHO SEJA INSTALADO POR UM ELECTRICISTA PROFISSIONAL. UMA INSTALAÇÃO INCORRECTA PODE SER MUITO PERIGOSA. Confirme que o aparelho está bem montado antes de o pôr a funcionar. Antes de retirar o cabo da alimentação da tomada, desligue o aparelho colocando-o na posição “OFF”. Não tocar no aparelho com as mãos húmidas ou molhadas. A fim de prevenir qualquer risco de incêndio ou choque elétrico, não utilize nenhum tipo de amaciador elétrico para limitar a velocidade de rotação. A altura de instalação, ou seja, a distância entre a hélice e o chão, deve ser de 2,3m. Pendure o seu aparelho num gancho metálico. Toda a instalação elétrica deve estar em conformidade com as normas técnicas locais. Tenha em atenção a rotação das hélices. Certifique-se que o aparelho está corretamente ligado á corrente terra, a fim de prevenir choques elétricos. Certifique-se que o suporte do tecto (gancho), pode suportar, no mínimo, 70Kg. Nunca pare a ventoinha boqueando as hélices, com as mãos ou qualquer outro objeto. Não pendure nenhum objeto nas hélices, nem mesmo quando a ventoinha está apagada. O fabricante declina qualquer e toda a responsabilidade pela utilização incorrecta do aparelho. Nunca deixe ficar o aparelho a funcionar sem vigilância. Caso se ausentar do local por um período prolongado desligue o aparelho. Para limpar veja a rubrica “manutenção e limpeza”.

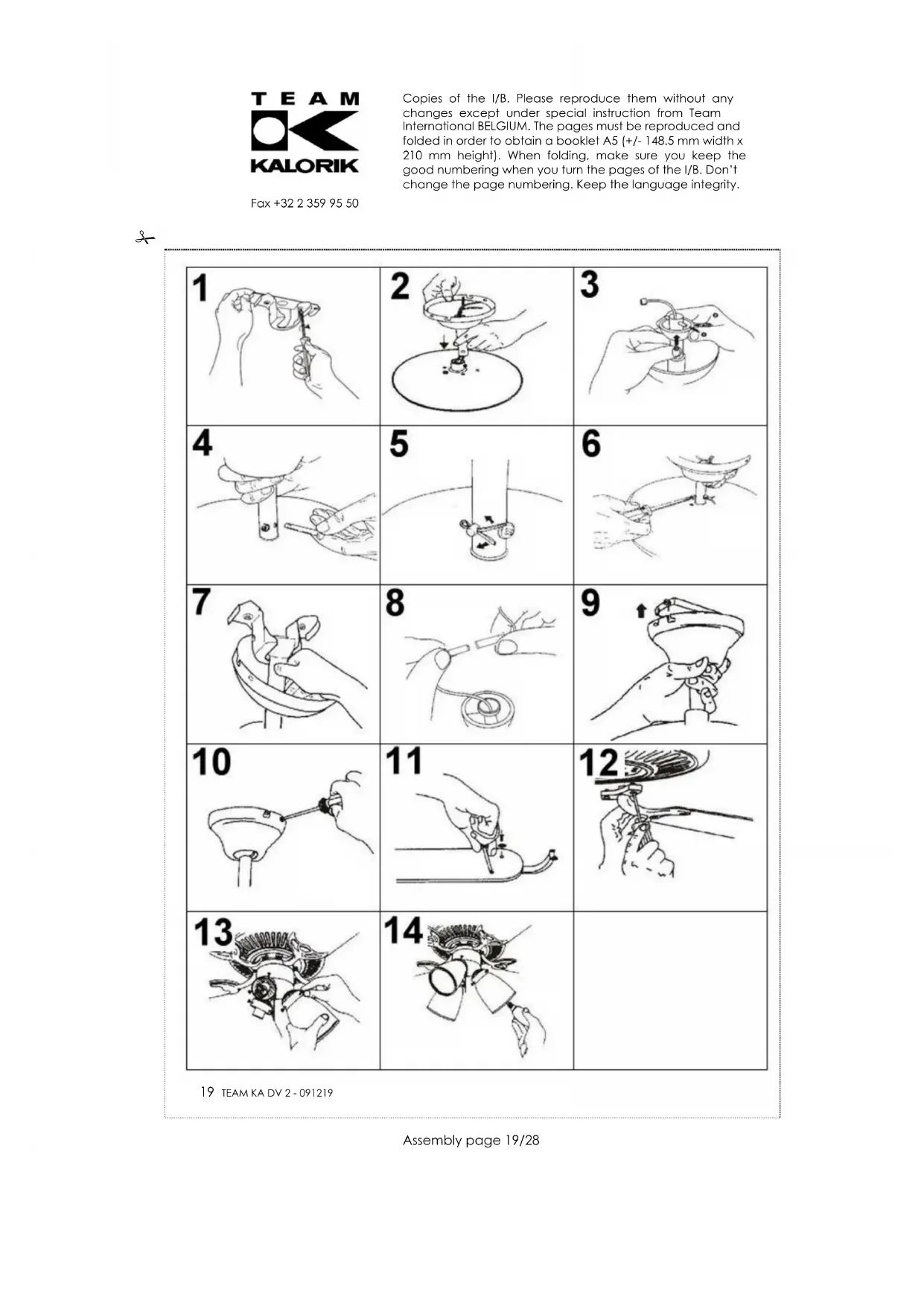

1. Coloque a placa de montagem for a da copa superior (desaperte os 2 parafusos da

esquerda e os dois parafusos da direita suavemente). Em seguida, prenda a placa de montagem firmemente ao teto (Fig. 1).

2. Faça deslizar a cobertura superior pelo varão, e passe os cabos elétricos pelo interior do

varão (Fig. 3). Se necessário, volte a apertar o parafuso.

4. Coloque o varão no suporte do motor. Em seguida, insira o prego (Fig. 4) nos furos

5. Coloque a cavilha no orifício da extremidade do prego (Fig. 5).

6. Prenda o varão ao motor apertando os parafusos fornecidos (Fig. 6).

7. Fixe a cabeça do motor á placa de montagem e certifique-se de que a guia da placa de

montagem entra na ranhura da semi-esfera metálica (Fig. 7).

8. Conecte os cabos da luz ao conector previsto para esse fim (Fig. 8).

9. Fixe a cobertura superior à placa de montagem (Fig. 9).

10. Aperte a cobertura superior à placa de montagem (aperte os 2 parafusos da direita e

adicione os 2 parafusos da esquerda) (Fig. 10).

11. Junte as hélices e as lâminas (o lado correto das lâminas corresponde ao lado correto das

hélices). Utilize os parafusos e anilhas fornecidos (Fig. 11).

12. Prenda as hélices ao corpo do motor. Para fazer isso, retire os parafusos e arruelas do corpo

do motor, coloque uma das 4 peças de cartão com 2 orifícios entre as hélices e o corpo do motor, em seguida fixe as hélices com os parafusos e as anilhas (Fig. 12).

13. Conecte os 2 cabos do suporte da lâmpada com os 2 cabos do motor (de cores

correspondentes). Depois fixe o suporte das lâmpadas ao corpo do motor (retire os 3 parafusos e as 3 anilhas, posicione o suporte da lâmpada, e depois fixe-os com os 3 parafusos e as 3 anilhas) (Fig. 13).

14. Junte o abajur de vidro em forma de tulipa no suporte da lâmpada (3 parafusos por abajur),

em seguida insira as lâmpadas (max. 60W) (Fig. 14).

15. Conecte o aparelho á corrente elétrica.

INSTALAÇÃO DO INTERRUPTOR DE PAREDE

1. Verifique que não existe corrente elétrica na tomada.

2. Conecte o interruptor á parede.

3. Conecte os cabos elétricos do interruptor com os da

instalação elétrica tal como indicado na figura: L : Luz F : Ventoinha UTILIZAÇÃO Ligue o aparelho e comprove que funciona corretamente. A corrente controla o aparelho do seguinte modo: A. Puxa uma vez / Posição HI --> Alta velocidade B. Puxa duas vezes/ Posição MED --> Velocidade média C. Puxa 3 vezes / Posição LOW --> Baixa velocidade D. Puxa 4 vezes/ Posição OFF --> Parada Copies of the I/B. Please reproduce them without any changes except under special instruction from Team International BELGIUM. The pages must be reproduced and folded in order to obtain a booklet A5 (+/- 148.5 mm width x 210 mm height). When folding, make sure you keep the good numbering when you turn the pages of the I/B. Don’t change the page numbering. Keep the language integrity.

O interruptor reversível controla a direção do fluxo do ar (ascendentes ou descendentes) e, portanto, o sentido de rotação das hélices da ventoinha. UTILIZE PARA O CALOR (pressione o interruptor para baixo) --> DESCENDENTE UTILIZE PARA O FRIO (pressione o interruptor para cima) --> ASCENDENTE A segunda corrente controla a luz.

OSCILAÇÕES INDESEJÁVEIS DO APARELHO

O seguinte procedimento permite-lhe corrigir a maioria das vibrações do aparelho. Por favor, verifique após cada etapa. Verifique se todas as hélices, o suporte de montagem e os parafusso estão bem apertados. Ligue o aparelho e deixe-o rodar durante 10 minutos. Comprove de que a distância entre o tecto e a ponta de cada hélice é idêntico. Se todas as opções anteriores não funcionarem, deve balancear de forma dinâmica o aparelho. Para fazer isso, deve utilizar os clipes de plástico e os pesos de equilíbrio fornecidos com a ventoinha. Por favor, proceda a esta operação do seguinte modo: Ligue a ventoinha e coloque a velocidade na posição que provoca maior vibração (normalmente é a velocidade mais rápida). Desligue o aparelho. Selecione uma lâmina e coloque o clipe de balanceamento na extremidade traseira da lâmina, a meio entre o inicio e a ponta da lâmina. Volte a acender a ventoinha e verifique se as vibrações melhoraram ou pioraram. Desligue o aparelho e mova o clipe a outra lâmina. Teste novamente desligue a ventoinha e repita o processo com todas as lâminas. Coloque o clipe na lâmina que prestou a maior melhora. Mova o clipe ao longo da lâmina, em varias posições e teste cada vez para localizar a posição onde o clipe presta maior melhoria. Substitua o clipe por um peso de equilíbrio, sobre a lâmina, ao longo da sua linha central, perto da melhor posição do clipe.

MANUTENÇÃO E LIMPEZA

Certifique-se de que o aparelho está apagado (OFF) quando limpa a ventoinha. É necessário verificar o estado de suspensão das peças e da montagem, duas vezes por ano. Porque a rotação da ventoinha pode causar o afrouxamento de algumas peças. Nunca limpe o motor, o interruptor nem nenhuma outra parte elétrica da ventoinha com água ou outro liquido, a fim de evitar curto-circuito. PROTECÇÃO DO MEIO AMBIENTE – DIRECTIVA 2002/96/CE Para a preservação do ambiente e da nossa saúde, a eliminação no fim da vida útil dos aparelhos eléctricos e electrónicos, deve-se efectuar no cumprimento das legislações em vigor e pela participação de todos quer sejam produtores ou utilizadores. É por esta razão que o vosso aparelho tem na placa sinalética o símbolo , informando que em caso algum o aparelho deve ser colocado no caixote do lixo camarário ou privado para que não vá para as lixeiras comuns mas sim devolvido ao revendedor ou depositado nos locais apropriados e identificados para a recolha destes aparelhos para que uma vez recolhidos sejam reciclados, reutilizados ou lhe sejam dados outras aplicações. Copies of the I/B. Please reproduce them without any changes except under special instruction from Team International BELGIUM. The pages must be reproduced and folded in order to obtain a booklet A5 (+/- 148.5 mm width x 210 mm height). When folding, make sure you keep the good numbering when you turn the pages of the I/B. Don’t change the page numbering. Keep the language integrity.
