KA VT 7 - Ventilatore TEAM - Manuale utente e istruzioni gratuiti

Marca	Team
Modello	KA VT 7
Tipo di prodotto	Ventilatore a piedistallo
Alimentazione	230 V, 50 Hz
Potenza stimata	40-60 W
Numero di velocità	3 (lento, medio, veloce)
Oscillazione	Sì, con pulsante
Regolazione dell'altezza	Sì, mediante scorrimento del tubo superiore
Orientamento verticale	Regolabile manualmente
Diametro dell'elica	Circa 40 cm (stima)
Altezza minima	Circa 100 cm (stima)
Altezza massima	Circa 130 cm (stima)
Diametro della base	Circa 35 cm (stima)
Materiale principale	Plastica e metallo
Peso stimato	Circa 5 kg
Protezione	Griglia di protezione con bullone di bloccaggio
Manutenzione	Panno umido e aspirapolvere per la griglia
Parti di ricambio principali	Elica, griglie anteriore e posteriore, cappuccio, anelli, tubi
Riparabilità	Assemblaggio con viti e clip, facile accesso ai componenti
Ambiente	Non gettare nei rifiuti domestici, riciclare in centro di raccolta

Domande frequenti - KA VT 7 TEAM

Come assemblare il ventilatore?

Segui i passaggi: monta la croce della base con le barre A e B, fissa il tubo inferiore, inserisci il tubo superiore con l'anello di connessione, fissa il motore, quindi installa la griglia posteriore, l'elica (con il cappuccio) e la griglia anteriore. Utilizza i clip e il bullone di sicurezza.

Come pulire il ventilatore?

Scollegare l'apparecchio. Utilizzare un panno umido per le superfici esterne e un aspirapolvere per la polvere tra le griglie senza smontarle. Non immergere mai in acqua.

L'oscillazione non funziona, cosa fare?

Verificare che il pulsante di oscillazione sia premuto (acceso) o estratto (spento). Se il problema persiste, il meccanismo interno potrebbe essere bloccato; contattare un servizio qualificato.

Il ventilatore gira ma non spinge aria, perché?

Assicurarsi che l'elica sia correttamente fissata sull'albero del motore e che le griglie non siano ostruite. Controllare anche che la velocità selezionata sia sufficiente.

Il ventilatore fa rumore o vibra, come risolvere?

Controllare che l'apparecchio sia su una superficie piana, che le viti della base e dei tubi siano ben serrate e che l'elica sia bilanciata. Un rumore anomalo può indicare un problema al motore.

Posso usare il ventilatore all'esterno?

No, questo apparecchio è progettato per uso domestico in interni. Non esporlo a umidità o intemperie. Conservalo in un luogo asciutto.

Come regolare l'altezza del ventilatore?

Svitare leggermente l'anello di connessione dei tubi (14), far scorrere il tubo superiore (13) all'altezza desiderata, quindi riavvitare saldamente.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare l'apparecchio. Il cavo deve essere sostituito da un servizio qualificato competente per evitare pericoli.

Come riciclare il ventilatore a fine vita?

Non gettarlo nei rifiuti domestici. Smaltirlo in un punto di raccolta differenziata o in un centro di riciclaggio secondo la direttiva 2002/96/CE.

Posso ottenere pezzi di ricambio?

I pezzi di ricambio (elica, griglie, anelli, ecc.) sono disponibili presso il produttore o un servizio post-vendita autorizzato. Utilizzare solo accessori consigliati.

MANUALE UTENTE KA VT 7 TEAM

Ventilatore a piantana

Wentylator stojący

Ventilator cu suport

CE

I/B Version 071011

TEAM KA VT 7

230V\~50W

1. Logo

2. Griglia anteriore

3. Clip di fissaggio

4. Corona

5. Pale

6. Anello

7. Griglia posteriore

8. Albero motore

9. Corpo motore

10. Pulsante per rotazione

11. Motore

12. Regolatore di velocità

13. Tubo superiore

14. Raccordo

15. Tubo inferiore

16. Base di plastica

17. Supporto del tubo

18. Sostegno A

19. Sostegno B

PL

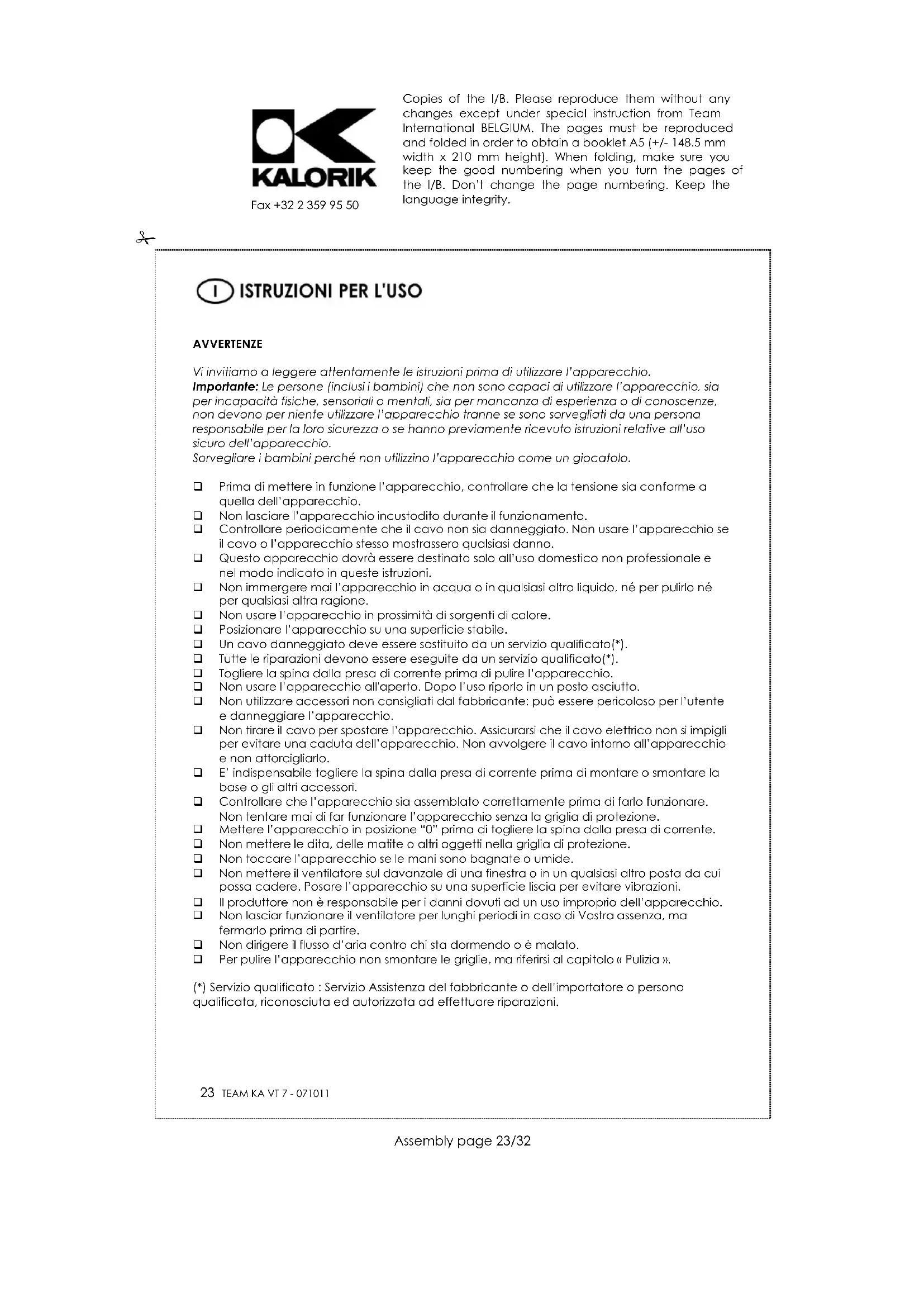

Vi invitiamo a leggere attentamente le istruzioni prima di utilizzare l'apparecchio.

Importante: Le persone (inclusi i bambini) che non sono capaci di utilizzare l'apparecchio, sia per incapacità fisiche, sensoriali o mentali, sia per mancanza di esperienza o di conoscenze, non devono per niente utilizzare l'apparecchio tranne se sono sorvegliati da una persona responsabile per la loro sicurezza o se hanno previamente ricevuto istruzioni relative all'uso sicuro dell'apparecchio.

Sorvegliare i bambini perché non utilizzino l'apparecchio come un giocatolo.

Prima di mettere in funzione l'apparecchio, controllare che la tensione sia conforme a quella dell'apparecchio.
□ Non lasciare l'apparecchio incustodito durante il funzionamento.
Controllare periodicamente che il cavo non sia danneggiato. Non usare l'apparecchio se il cavo o l'apparecchio stesso mostrassero qualsiasi danno.
□ Questo apparecchio dovrà essere destinato solo all'uso domestico non professionale e nel modo indicato in queste istruzioni.
Non immergere mai l'apparecchio in acqua o in qualsiasi altro liquido, né per pulirlo né per qualsiasi altra ragione.
□ Non usare l'apparecchio in prossimità di sorgenti di calore.
□ Posizionare l'apparecchio su una superficie stabile.
□ Un cavo danneggiato deve essere sostituito da un servizio qualificato(*).
□ Tutte le riparazioni devono essere eseguite da un servizio qualificato(*).
Togliere la spina dalla presa di corrente prima di pulire l'apparecchio.
Non usare l'apparecchio all'aperto. Dopo l'uso riporlo in un posto asciutto.
Non utilizzare accessori non consigliati dal fabbricante: può essere pericoloso per l'utente e danneggiare l'apparecchio.
Non tirare il cavo per spostare l'apparecchio. Assicurarsi che il cavo elettrico non si impigli per evitare una caduta dell'apparecchio. Non avvolgere il cavo intorno all'apparecchio e non attorcigliarlo.
E' indispensabile togliere la spina dalla presa di corrente prima di montare o smontare la base o gli altri accessori.
Controllare che l'apparecchio sia assemblato correttamente prima di farlo funzionare. Non tentare mai di far funzionare l'apparecchio senza la griglia di protezione.
□ Mettere l'apparecchio in posizione "0" prima di togliere la spina dalla presa di corrente.
□ Non mettere le dita, delle matite o altri oggetti nella griglia di protezione.
□ Non toccare l'apparecchio se le mani sono bagnate o umide.
Non mettere il ventilatore sul davanzale di una finestra o in un qualsiasi altro posta da cui possa cadere. Posare l'apparecchio su una superficie liscia per evitare vibrazioni.
Il produttore non è responsabile per i danni dovuti ad un uso improprio dell'apparecchio.
Non lasciar funzionare il ventilatore per lunghi periodi in caso di Vostra assenza, ma fermarlo prima di partire.
□ Non dirigere il flusso d'aria contro chi sta dormendo o è malato.
☐ Per pulire l'apparecchio non smontare le griglie, ma riferirsi al capitolo « Pulizia ».

(*) Servizio qualificato : Servizio Assistenza del fabbricante o dell'importatore o persona qualificata, riconosciuta ed autorizzata ad effettuare riparazioni.

ASSEMBLAGGIO

1. Posizionare il sostegno A (18) sul sostegno b (19) in modo da formare una "X".
2. Mettere il tubo 15 con il supporto 17 sulla base ad "X" e fissarlo con le 4 (quattro) viti fornite.
3. Allentare il raccordo (14). Far scorrere la base (16) sul tubo (15). Allungare il tubo superiore (13) e far scorrere il raccordo (14) sul tubo superiore e stringere.
4. Attaccare il motore (11) e il regolatore di velocità (12) sul tubo superiore (13). Assicurarsi che il regolatore di velocità sia inserito completamente e fissato con le viti fornite.
5. Allentare l'anello (6) dal corpo motore (9).
6. Posizionare la griglia posteriore (7) contro il corpo motore (9) e fissarla girando l'anello (6) in senso orario.
7. Inserire le pale sull'albero (8). Fissarle con la corona (4) girandola in senso orario.
8. Unire la griglia anteriore (2) a quella posteriore (7) con l'anello di tenuta (3) fornito e quindi chiuderle con le "clips" in dotazione.
9. Per assicurarsi che sia impossibile entrare in contatto con la pala senza usare un qualsiasi utensile, unire le due griglie con la vite fornita. Questa vite deve essere fissata nella parte inferiore della griglia. Il costruttore ed il venditore non sono responsabili per danni occorsi qualora non siano state seguite tutte le norme descritte.
10. Per cambiare direzione ed altezza, allentare la vite (14) e muovere il tubo superiore (13) fino alla posizione desiderata, quindi fissare nuovamente la vite (14).

FUNZIONAMENTO

- Questo apparecchio è dotato di tre velocità. Per accendere l'apparecchio, premere uno dei tre tasti. Per spegnerlo, premere "0".

Velocità:

0 = spento

1 = lento

2 = medio

3 = rapido

- Questo apparecchio può ruotare:

- spingere il tasto (10) per far ruotare il ventilatore.

- Tirare il tasto (10) per interrompere l'oscillazione.

- È anche possibile per inclinare la parte superiore dell'apparecchio per aggiustare l'indicazione di flusso d'aria verticalmente.

PULIZIA E MANUTENZIONE

• Staccare sempre la spina dalla presa di corrente prima di pulire l'apparecchio-
- Per pulire le parti in plastica usare un panno inumidito con dell'acqua. Usare un aspirapolvere per eliminare la polvere senza dover smontare l'apparecchio.
• Mai immergere l'apparecchio in acqua o in qualsiasi altro liquido.

DIRETTIVA 2002/96/CE PER LO SMALTIMENTO DELLE APPARECCHIATURE ELETTRICHE ED ELETTRONICHE

Per preservare l'ambiente e la nostra salute, l'eliminazione dei vecchi apparecchi elettrici ed elettronici non più utilizzati, va fatta secondo la direttiva sopra citata che impone l'obbligo al costruttore, al commerciante ed all'utilizzatore di consegnare gli apparecchi ai centri di raccolta specializzati, i quali saranno in grado di smaltire e riciclare i vecchi prodotti come la

legge prescrive. Per questa ragione troverete apposto sull'etichetta segnaletica il simbolo che indica di non gettare il vecchio apparecchio non più utilizzato, in pattumiera o nel cassonetto delle immondizie.

Potrete smaltire il vecchio apparecchio consegnandolo direttamente al rivenditore dove andrete ad acquistarne uno nuovo, o direttamente nei centri di raccolta specializzati messi a disposizione dal vostro comune di residenza.
