KA VT 7 - Ventilador TEAM - Manual de utilização gratuito

Marca	Team
Modelo	KA VT 7
Tipo de produto	Ventilador de pedestal
Alimentação	230 V, 50 Hz
Potência estimada	40-60 W
Número de velocidades	3 (lenta, média, rápida)
Oscilação	Sim, com botão de pressão
Ajuste de altura	Sim, por deslizamento do tubo superior
Orientação vertical	Ajustável manualmente
Diâmetro da hélice	Aproximadamente 40 cm (estimativa)
Altura mínima	Aproximadamente 100 cm (estimativa)
Altura máxima	Aproximadamente 130 cm (estimativa)
Diâmetro da base	Aproximadamente 35 cm (estimativa)
Material principal	Plástico e metal
Peso estimado	Aproximadamente 5 kg
Proteção	Grade de proteção com parafuso de trava
Manutenção	Pano úmido e aspirador para a grade
Peças de reposição principais	Hélice, grades dianteira e traseira, tampa, anéis, tubos
Reparabilidade	Montagem por parafusos e clipes, fácil acesso aos componentes
Meio ambiente	Não descartar no lixo doméstico, reciclar em centro de reciclagem

Perguntas frequentes - KA VT 7 TEAM

Como montar o ventilador?

Siga as etapas: monte a cruz da base com as barras A e B, fixe o tubo inferior, insira o tubo superior com o anel de conexão, fixe o motor, depois instale a grade traseira, a hélice (com a tampa) e a grade dianteira. Utilize os clipes e o parafuso de segurança.

Como limpar o ventilador?

Desconecte o aparelho. Use um pano úmido para as superfícies externas e um aspirador para a poeira entre as grades sem desmontá-las. Nunca mergulhe em água.

A oscilação não funciona, o que fazer?

Verifique se o botão de oscilação está pressionado (ligado) ou puxado (desligado). Se o problema persistir, o mecanismo interno pode estar bloqueado; entre em contato com um serviço qualificado.

O ventilador gira mas não sopra ar, por quê?

Certifique-se de que a hélice está fixada corretamente no eixo do motor e que as grades não estão obstruídas. Verifique também se a velocidade selecionada é suficiente.

O ventilador faz barulho ou vibra, como resolver?

Verifique se o aparelho está em uma superfície plana, se os parafusos da base e dos tubos estão bem apertados e se a hélice está equilibrada. Um ruído anormal pode indicar um problema no motor.

Posso usar o ventilador ao ar livre?

Não, este aparelho é projetado para uso doméstico em ambientes internos. Não o exponha à umidade ou intempéries. Guarde-o em local seco.

Como ajustar a altura do ventilador?

Desaperte levemente o anel de conexão dos tubos (14), deslize o tubo superior (13) até a altura desejada e aperte firmemente novamente.

O que fazer se o cabo de alimentação estiver danificado?

Não use o aparelho. O cabo deve ser substituído por um serviço qualificado competente para evitar perigo.

Como reciclar o ventilador no final da vida útil?

Não o descarte no lixo doméstico. Deposite-o em um ponto de coleta seletiva ou centro de reciclagem de acordo com a diretiva 2002/96/CE.

Posso obter peças de reposição?

As peças de reposição (hélice, grades, anéis, etc.) estão disponíveis junto ao fabricante ou a um serviço pós-venda autorizado. Use apenas acessórios recomendados.

MANUAL DE UTILIZADOR KA VT 7 TEAM

1. Placa decorativa

2. Grelha frontal

3. Fixação da grelha

4. Tampa roscada

5. Hélice

6. Anel de fixação

7. Grelha traseira

8. Veio central

9. Bloco do motor

10. Botão de oscilação

11. Motor

12. Comandos

13. Tubo superior

14. Anel de ligação

15. Tubo inferior

16. Base de plástico do pé

17. Base do tubo inferior

18. ½ pé (Barra A)

19. ½ pé (Barra B)

1

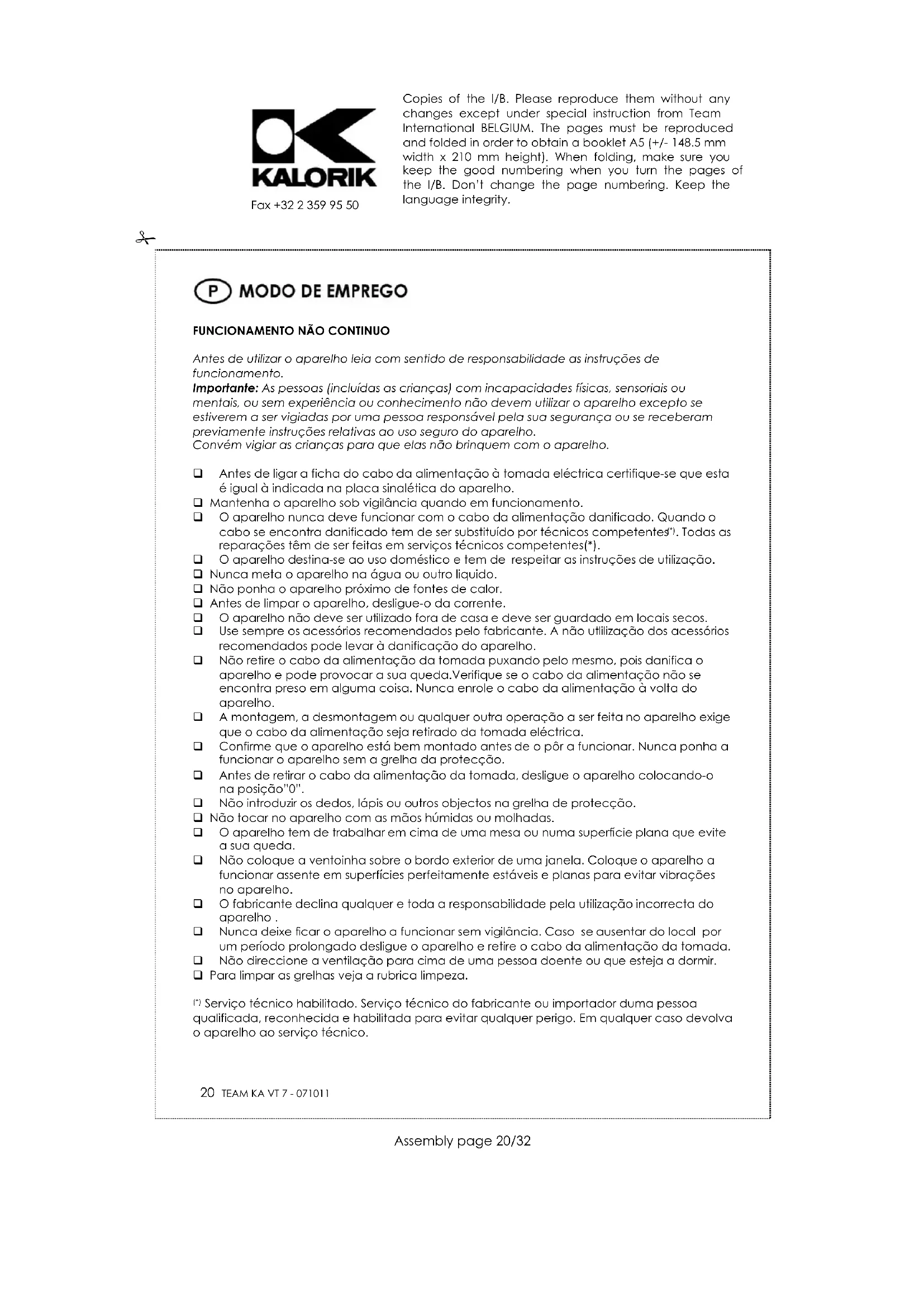

FUNCIONAMENTO NÃO CONTINUO

Antes de utilizar o aparelho leia com sentido de responsabilidade as instruções de funcionamento.

Importante: As pessoas (incluídas as crianças) com incapacidades físicas, sensoriais ou mentais, ou sem experiência ou conhecimento não devem utilizar o aparelho excepto se estiverem a ser vigiadas por uma pessoa responsável pela sua segurança ou se receberam previamente instruções relativas ao uso seguro do aparelho.

Convém vigiar as crianças para que elas não brinquem com o aparelho.

Antes de ligar a ficha do cabo da alimentação à tomada eléctrica certifique-se que esta é igual à indicada na placa sinalética do aparelho.
□ Mantenha o aparelho sob vigilância quando em funcionamento.
O aparelho nunca deve funcionar com o cabo da alimentação danificado. Quando o cabo se encontra danificado tem de ser substituído por técnicos competentes". Todas as reparações têm de ser feitas em serviços técnicos competentes(*).
O aparelho destina-se ao uso doméstico e tem de respeitar as instruções de utilização.
□ Nunca meta o aparelho na água ou outro líquido.
☐ Não ponha o aparelho próximo de fontes de calor.
□ Antes de limpar o aparelho, desligue-o da corrente.
O aparelho não deve ser utilizado fora de casa e deve ser guardado em locais secos.
Use sempre os acessórios recomendados pelo fabricante. A não utilização dos acessórios recomendados pode levar à danificação do aparelho.
Não retire o cabo da alimentação da tomada puxando pelo mesmo, pois danifica o aparelho e pode provocar a sua queda. Verifique se o cabo da alimentação não se encontra preso em alguma coisa. Nunca enrole o cabo da alimentação à volta do aparelho.
A montagem, a desmontagem ou qualquer outra operação a ser feita no aparelho exige que o cabo da alimentação seja retirado da tomada eléctrica.
☐ Confirme que o aparelho está bem montado antes de o pôr a funcionar. Nunca ponha a funcionar o aparelho sem a grelha da protecção.
Antes de retirar o cabo da alimentação da tomada, desligue o aparelho colocando-o na posição "0".
Não introduzir os dedos, lápis ou outros objectos na grelha de protecção.
☐ Não tocar no aparelho com as mãos húmidas ou molhadas.
O aparelho tem de trabalhar em cima de uma mesa ou numa superfície plana que evite a sua queda.
Não coloque a ventoinha sobre o bordo exterior de uma janela. Coloque o aparelho a funcionar assente em superfícies perfeitamente estáveis e planas para evitar vibrações no aparelho.
O fabricante declina qualquer e toda a responsabilidade pela utilização incorrecta do aparelho.
Nunca deixe ficar o aparelho a funcionar sem vigilância. Caso se ausentar do local por um período prolongado desligue o aparelho e retire o cabo da alimentação da tomada.
Não direccione a ventilação para cima de uma pessoa doente ou que esteja a dormir.
Para limpar as grelhas veja a rubrica limpeza.

(*) Serviço técnico habilitado. Serviço técnico do fabricante ou importador duma pessoa qualificada, reconhecida e habilitada para evitar qualquer perigo. Em qualquer caso devolva o aparelho ao serviço técnico.

MONTAGEM

1. Coloque a barra A (18) sobre a barra B (19) para formar um suporte em cruz.
2. Aparafuse a base (17) do tubo inferior (15) sobre o suporte em cruz com ajuda dos parafusos que acompanham o seu aparelho.
3. Deve desparafusar por completo o anel de ligação (14) e colocar a base de plástico (16) para disfarçar os parafusos. Volte a colocar o anel de ligação (14) sem o apertar por completo, retire o tubo (13) e volte a apertar o anel (14).
4. Coloque os comandos (12) sobre o tubo (13). recoloque o parafuso uma vez a operação terminada.
5. Desaperte o anel de fixação (6) da grelha de protecção do bloco do motor (9).
6. Insira a grelha traseira (7) no veio (8) do motor (9). Fixe muito bem a grelha com o anel de fixação(6).
7. Insira o corpo da hélice (5) no veio (8) com a tampa roscada (4), apertando-a no sentido contrário ao dos ponteiros do relógio.
8. Insira a grelha frontal (A), que cobre a hélice e fixe-a à outra grelha pelos fixadores exteriores. Acabou de montar o aparelho usando o parafuso de fixação da grelha.
9. Para garantir que o acesso à ventoinha só seja possível com uma ferramenta, o aparelho vem acompanhado por um parafuso que une as duas grelhas.Este parafuso tem de ser fixado sobre a parte de baixo das grelhas de protecção. Não poderemos ser responsabilizados por qualquer ferimento caso o parafuso não esteja colocado no devido lugar a unir as grelhas de protecção.
10. Uma vez este conjunto colocado, é possível regular a altura do comando para tal deve desapertar um pouco o anel de ligação (14) de maneira a poder movimentar o tubo (13) até atingir a altura desejada e voltar a apertar o anel (14).

UTILIZACÃO

As ventoinhas tem 3 velocidades. Para por o aparelho em funcionamento, carregue nos botões de "velocidade".

Velocidades:

0 - Desligado

1 - Fraco

2 - Médio

3 - Forte

• Este aparelho possuí uma função de oscilação.
• Pressione o botão de oscilação (10) para obter a oscilação.
• Deixe de pressionar o botão de oscilação (10) para cessar a oscilação.

- É também possível inclinar a parte superior do aparelho para ajustar a direção do ar verticalmente.

MANUTENÇÃO E LIMPEZA

• Antes de proceder á limpeza, desligue o aparelho e retire o cabo da alimentação das tomada eléctrica.
• Limpe as superfícies plásticas com um pano húmido. Limpe as grelhas com um aspirador sem nunca as desmontar.
• O aparelho nunca deve ser mergulhado em líquidos.

PROTECÇÃO DO MEIO AMBIENTE - DIRECTIVA 2002/96/CE

Para a preservação do ambiente e da nossa saúde, a eliminação no fim da vida útil dos aparelhos eléctricos e electrónicos, deve-se efectuar no cumprimento das legislações em vigor e pela participação de todos quer sejam produtores ou utilizadores. É por esta razão

que o vosso aparelho tem na placa sinalética o símbolo informando que em caso algum o aparelho deve ser colocado no caixote do lixo camarário ou privado para que não vá para as lixeiras comuns mas sim devolvido ao revendedor ou depositado nos locais apropriados e identificados para a recolha destes aparelhos para que uma vez recolhidos sejam reciclados, reutilizados ou lhe sejam dados outras aplicações.
