Marque	Team
Modèle	KA VT 7
Type de produit	Ventilateur sur pied (pedestal fan)
Alimentation	230 V, 50 Hz
Puissance estimée	40-60 W
Nombre de vitesses	3 (lent, moyen, rapide)
Oscillation	Oui, avec bouton poussoir
Réglage de hauteur	Oui, par glissement du tube supérieur
Orientation verticale	Réglable manuellement
Diamètre de l'hélice	Environ 40 cm (estimation)
Hauteur minimale	Environ 100 cm (estimation)
Hauteur maximale	Environ 130 cm (estimation)
Diamètre du socle	Environ 35 cm (estimation)
Matériau principal	Plastique et métal
Poids estimé	Environ 5 kg
Protection	Grille de protection avec boulon de verrouillage
Entretien	Chiffon humide et aspirateur pour la grille
Pieces détachées principales	Hélice, grilles avant et arrière, capuchon, bagues, tubes
Réparabilité	Assemblage par vis et clips, accès facile aux composants
Environnement	Ne pas jeter aux ordures ménagères, recycler en déchetterie

FOIRE AUX QUESTIONS - KA VT 7 TEAM

Comment assembler le ventilateur ?

Suivez les étapes : montez la croix du socle avec les barres A et B, fixez le tube inférieur, insérez le tube supérieur avec la bague de connexion, fixez le moteur, puis installez la grille arrière, l'hélice (avec le capuchon) et la grille avant. Servez-vous des clips et du boulon de sécurité.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Utilisez un chiffon humide pour les surfaces extérieures et un aspirateur pour la poussière entre les grilles sans les démonter. Ne plongez jamais dans l'eau.

L'oscillation ne fonctionne pas, que faire ?

Vérifiez que le bouton d'oscillation est enfoncé (marche) ou tiré (arrêt). Si le problème persiste, le mécanisme interne peut être bloqué ; contactez un service qualifié.

Le ventilateur tourne mais n'envoie pas d'air, pourquoi ?

Assurez-vous que l'hélice est correctement fixée sur l'axe du moteur et que les grilles ne sont pas obstruées. Vérifiez aussi que la vitesse sélectionnée est suffisante.

Le ventilateur fait du bruit ou vibre, comment résoudre ?

Vérifiez que l'appareil est sur une surface plane, que les vis du socle et des tubes sont bien serrées, et que l'hélice est équilibrée. Un bruit anormal peut indiquer un problème moteur.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, cet appareil est conçu pour un usage domestique en intérieur. Ne l'exposez pas à l'humidité ou aux intempéries. Rangez-le dans un endroit sec.

Comment régler la hauteur du ventilateur ?

Dévissez légèrement la bague de connexion des tubes (14), faites coulisser le tube supérieur (13) à la hauteur désirée, puis revissez fermement.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Le cordon doit être remplacé par un service qualifié compétent pour éviter tout danger.

Comment recycler le ventilateur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans un point de collecte sélective ou une déchetterie conformément à la directive 2002/96/CE.

Puis-je obtenir des pièces de rechange ?

Les pièces détachées (hélice, grilles, bagues, etc.) sont disponibles auprès du fabricant ou d'un service après-vente agréé. Utilisez uniquement des accessoires recommandés.

MODE D'EMPLOI KA VT 7 TEAM

Ventilateur sur pied

Staande ventilator

Ventilador de pie

Ventoinha de pé

1. Cache de finition de la grille
2. Face avant de la grille de protection
3. Clips de fixation
4. Capuchon
5. Hélice du ventilateur
6. Bague de fixation de la grille
7. Face arrière de la grille de protection
8. Axe du moteur
9. Bloc moteur
10. Bouton d'oscillation

3 TEAM KA VT 7-071011

1. Moteur
2. Sélecteur de vitesse
3. Tube supérieur
4. Bague de connexion des tubes
5. Tube inférieur
6. Cache de finition du socle
7. Support du tube
8. Barre A
9. Barre B

NL

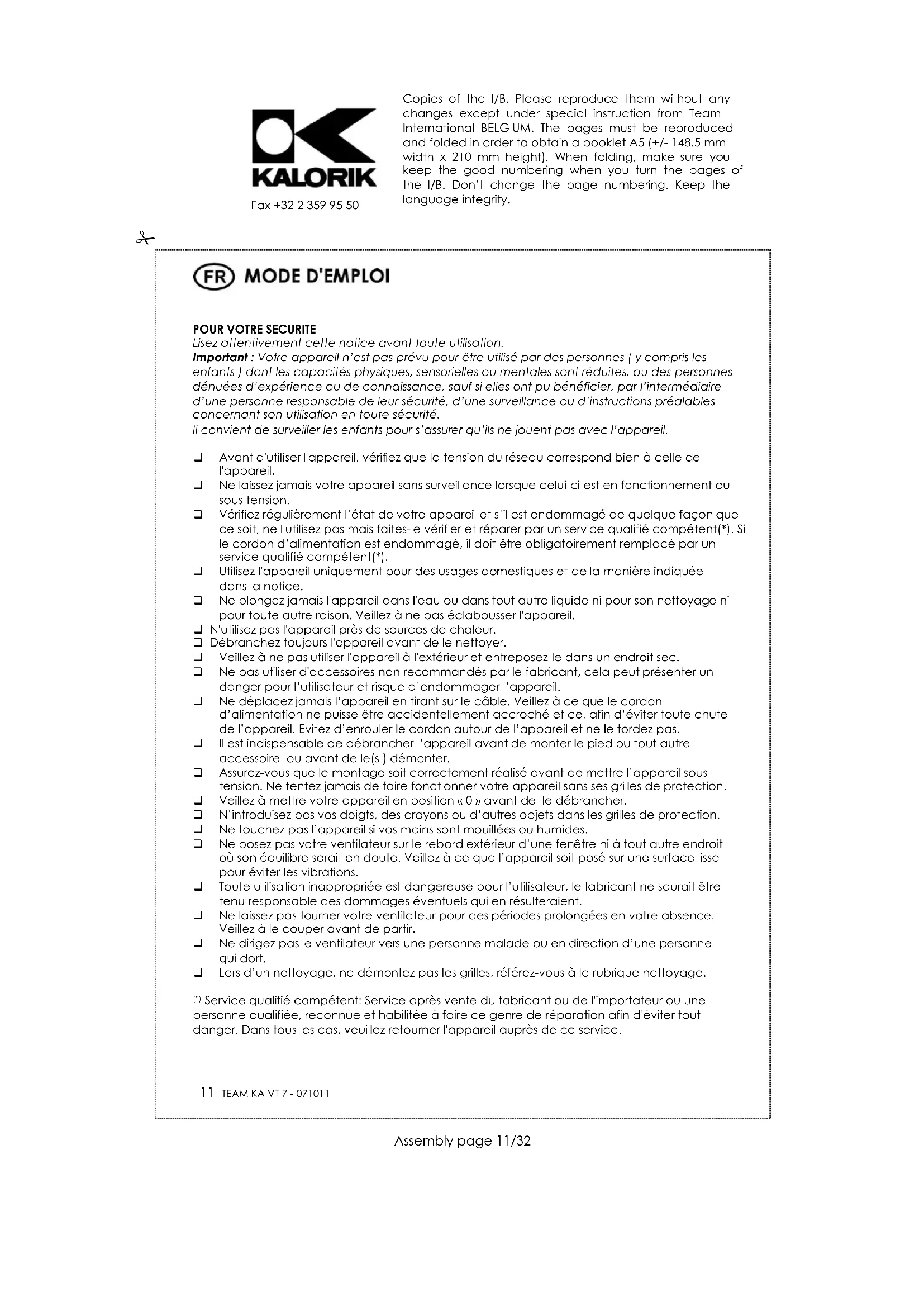

Lisez attentivement cette notice avant toute utilisation.

Important : Votre appareil n'est pas prévu pour être utilisé par des personnes ( y compris les enfants ) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant son utilisation en toute sécurité.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Avant d'utiliser l'appareil, vérifiez que la tension du réseau correspond bien à celle de l'appareil.
□ Ne laissez jamais votre appareil sans surveillance lorsque celui-ci est en fonctionnement ou sous tension.
Vérifiez régulièrement l'état de votre appareil et s'il est endommagé de quelque façon que ce soit, ne l'utilisez pas mais faites-le vérifier et réparer par un service qualifié compétent(*). Si le cordon d'alimentation est endommagé, il doit être obligatoirement remplacé par un service qualifié compétent(*).
Utilisez l'appareil uniquement pour des usages domestiques et de la manière indiquée dans la notice.
□ Ne plongez jamais l'appareil dans l'eau ou dans tout autre liquide ni pour son nettoyage ni pour toute autre raison. Veillez à ne pas éclabousser l'appareil.
□ N'utilisez pas l'appareil près de sources de chaleur.
☐ Débranchez toujours l'appareil avant de le nettoyer.
□ Veillez à ne pas utiliser l'appareil à l'extérieur et entreposez-le dans un endroit sec.
□ Ne pas utiliser d'accessoires non recommandés par le fabricant, cela peut présenter un danger pour l'utilisateur et risque d'endommager l'appareil.
□ Ne déplacez jamais l'appareil en tirant sur le câble. Veillez à ce que le cordon d'alimentation ne puisse être accidentellement accroché et ce, afin d'éviter toute chute de l'appareil. Evitez d'enrouler le cordon autour de l'appareil et ne le tordez pas.
Il est indispensable de débrancher l'appareil avant de monter le pied ou tout autre accessoire ou avant de le(s) démonter.
☐ Assurez-vous que le montage soit correctement réalisé avant de mettre l'appareil sous tension. Ne tentez jamais de faire fonctionner votre appareil sans ses grilles de protection.
□ Veillez à mettre votre appareil en position « 0 » avant de le débrancher.
N'introduisez pas vos doigts, des crayons ou d'autres objets dans les grilles de protection.
□ Ne touchez pas l'appareil si vos mains sont mouillées ou humides.
Ne posez pas votre ventilateur sur le rebord extérieur d'une fenêtre ni à tout autre endroit où son équilibre serait en doute. Veillez à ce que l'appareil soit posé sur une surface lisse pour éviter les vibrations.
Toute utilisation inappropriée est dangereuse pour l'utilisateur, le fabricant ne saurait être tenu responsable des dommages éventuels qui en résulteraient.
Ne laissez pas tourner votre ventilateur pour des périodes prolongées en votre absence. Veillez à le couper avant de partir.
□ Ne dirigez pas le ventilateur vers une personne malade ou en direction d'une personne qui dort.
Lors d'un nettoyage, ne démontez pas les grilles, référez-vous à la rubrique nettoyage.

(*) Service qualifié compétent: Service après vente du fabricant ou de l'importateur ou une personne qualifiée, reconnue et habilitée à faire ce genre de réparation afin d'éviter tout danger. Dans tous les cas, veuillez retourner l'appareil auprès de ce service.

11 TEAM KA VT 7-071011

ASSEMBLAGE

1. Placez la barre A (18) sur la barre B (19) fin de former un support en croix.
2. Placez le tube inférieur (15) avec son support (17) sur le support en croix que vous venez de former et fixez-le avec les vis fournies.
3. Dévissez et retirez la bague de connexion des tubes (14) du tube inférieur (15). Glissez le cache de finition (16) le long du tube inférieur jusqu'à ce qu'il soit sur le support en croix. Sortez le tube supérieur (tube intérieur) (13) et faites glisser la pièce de connexion (14) le long du tube supérieur jusqu'à ce qu'elle se trouve sur le tube inférieur et vissez.
4. Attachez le moteur (11) avec le sélecteur de vitesses (12) au tube inférieur (13). Assurez-vous que le sélecteur de vitesse soit bien enfoncé sur le tube supérieur et vissez-le ensuite avec les vis fournies.
5. Dévissez la bague de fixation de la grille de protection (6) du bloc moteur (9).
6. Placez la face arrière de la grille de protection (7) contre le bloc moteur (9) et fixez-la en tournant la bague de fixation dans le sens des aiguilles d'une montre.
7. Insérez l'hélice (5) le long de l'axe du moteur (8). Fixez-la à l'aide du capuchon (4) en tournant ce-dernier dans le sens inverse des aiguilles d'une montre.
8. Accrochez la face avant de la grille de protection (2) à la face arrière (7) à l'aide du clip de fixation (3) qui se situe sur le bord de la face avant de la grille et serrez les deux faces l'une à l'autre à l'aide des clips de fermeture.
9. De façon a garantir que l'accès à l'hélice du ventilateur soit impossible sans outil, un boulon est fourni avec votre appareil afin de solidariser les deux grilles ensemble. Ce boulon se fixe sur la partie basse des grilles de protection. Nous ne saurions être tenu comme responsable d'une quelconque blessure si ce boulon n'est pas en place lors de l'utilisation de votre appareil.
10. Une fois cet ensemble assemblé, il vous est possible de régler la hauteur du boîtier de commande en dévissant légèrement la bague (14) de façon à faire coulisser le tube (13) puis de visser fermement une fois la longueur désirée obtenue.

UTILISATION

- Cet appareil est équipé de 3 vitesses de ventilation. Pour mettre l'appareil en marche, appuyez sur l'un des boutons de vitesse. Pour l'éteindre, appuyez sur le bouton "0".

Vitesses:

0 = Eteint

1 = Lent

2 = Moyen

3 = Rapide

• Cet appareil possède également une fonction d'oscillation:
• Poussez sur le bouton d'oscillation (10) pour mettre la fonction en marche.
• Tirez sur le bouton d'oscillation (10) pour cesser l'oscillation.

- Il est également possible d'ajuster l'orientation verticale de l'appareil.

NETTOYAGE

• Débranchez l'appareil avant toute opération de nettoyage.
  • Pour nettoyer les surfaces extérieures, n'utilisez pas d'eau mais un chiffon humide.
• Pour un nettoyage plus complet, utilisez un aspirateur pour supprimer la poussière entre les grilles sans les démonter.
• Ne plongez jamais l'appareil dans l'eau ou tout autre liquide.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2002/96/CE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre

appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.
