MANUAL DE USUARIO BAR623PU OREGON SCIENTIFIC

DIMENSIÓNS DE LAPPAREIL PRINCIPAL

L x l x H 92 x 167 x 53 mm

Introducción ...... 2

Descripción del Producto 2

Vista Frontal 2

Vista Posterior 2

Display LCD 4

Sensor Remoto (THN122N) 5

Preparación 6

Pilas 6

Adaptador AC 7

Cambiar la Configuración 7

Sensor Remoto (THN122N) 8

Configurar el Sensor 8

Transmisión de Información 9

Búsqueda del Sensor 10

Reloj 10

ENCENDER / APAGAR el Reloj .... 10

Ajustar el Reloj / Calendario 11

Cambiar el Display del Reloj 11

P/N:086L003564-068 REV1

74/146

Alarmas 11

Visualizar la Configuración de la Alarma ..... 11

Ajustar la Alarma 11

Activar la Alarma 11

Silenciar la Alarma 12

Previsión Meteorológica 12

Temperatura 13

Seleccionar las Unidades de Temperatura ..... 13

Registros Mínimo / Máximo 13

Fase Lunar 13

Retroiluminación 13

Resetear el Sistema 14

Unidad de Proyección 14

Seguridad y Cuidado 14

Advertencias 14

Resolución de Problemas 15

Especificaciones 16

Dimensiones de la Unidad Principal .... 16

Dimensiones del Sensor Remoto 16

Temperatura 16

Sensor Remoto (THN122N) 16

Reloj / Proyector 16

Alimentación 17

Acerca de Oregon Scientific 17

Declaración de Conformidad 18

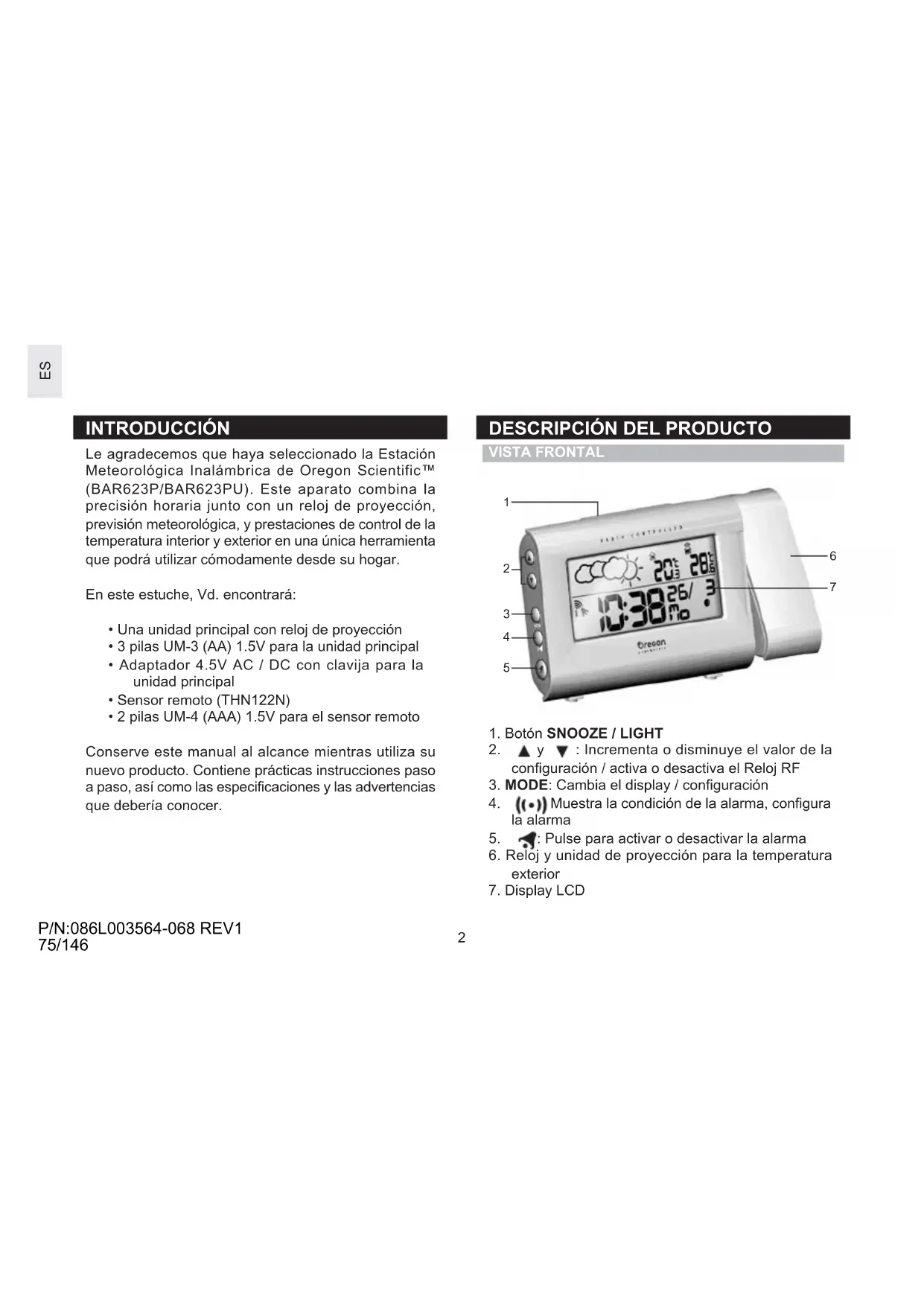

INTRODUCCIÓN

Le agradecemos que haya seleccionado la Estación Meteorológica Inalámbrica de Oregon Scientific™ (BAR623P/BAR623PU). Este aparato combina la precisión horaria junto con un reloj de proyección, previsión meteorológica, y prestaciones de control de la temperatura interior y exterior en una única herramienta que podrá utilizar cómodamente desde su hogar.

En este estuche, Vd. encontrará:

• Una unidad principal con reloj de proyección
• 3 pilas UM-3 (AA) 1.5V para la unidad principal
• Adaptador 4.5V AC / DC con clavija para la unidad principal
• Sensor remoto (THN122N)
• 2 pilas UM-4 (AAA) 1.5V para el sensor remoto

Conserve este manual al alcance mientras utiliza su nuevo producto. Contiene prácticas instrucciones paso a paso, así como las especificaciones y las advertencias que debería conocer.

P/N:086L003564-068 REV1

75/146

DESCRIPCIÓN DEL PRODUCTO

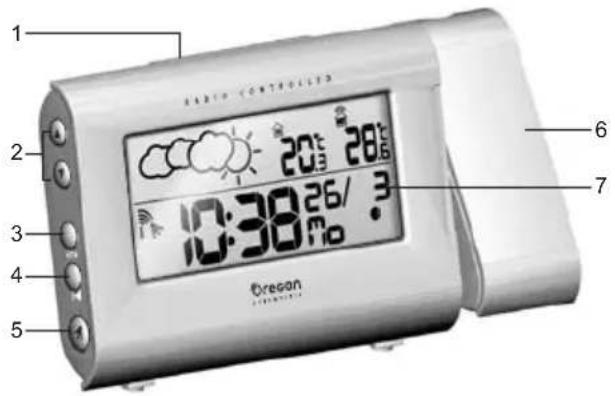

VISTA FRONTAL

1 2 3 4 5 Oriental Controlled 20°C 28°C 10:30 26/3 10:30 mo. 6 7

1. Botón SNOOZE / LIGHT
2. ▲ y ▼ : Incrementa o disminuye el valor de la configuración / activa o desactiva el Reloj RF
3. MODE: Cambia el display / configuración
4. ((•)) Muestra la condición de la alarma, configura la alarma
5. : Pulse para activar o desactivar la alarma
6. Reloj y unidad de proyección para la temperatura exterior
7. Display LCD

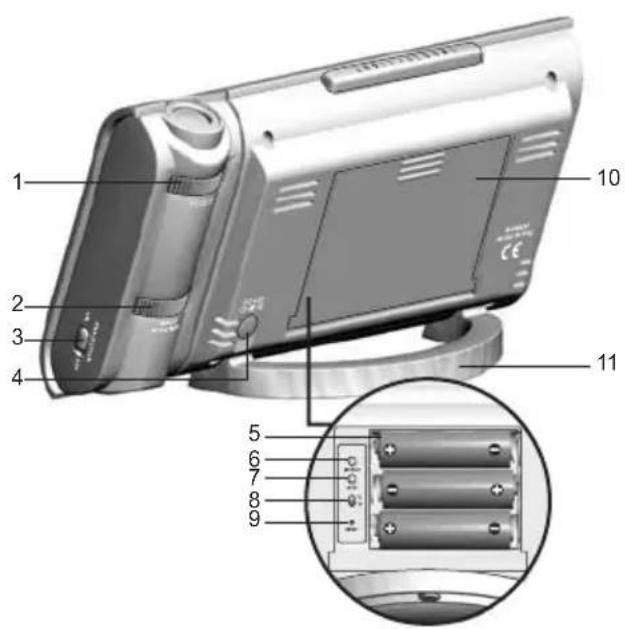

VISTA POSTERIOR

1 2 3 4 5 6 7 8 9 10 11

P/N:086L003564-068 REV1

76/146

1. Botón FOCUS del proyector
2. Botón IMAGE ROTATION del proyector
3. Interruptor PROJECTION ON / OFF
4. Tapa toma para el adaptador AC / DC
5. Compartimento de las pilas (sin tapa)
6. Botón SEARCH para localizar el sensor remoto
7. MEM: Visualizar las lecturas de temperatura actual, máxima y mínima
8. Interruptor °C / °F
9. Orificio RESET
10. Compartimento de las pilas (con tapa)
11. Soporte de mesa fijo

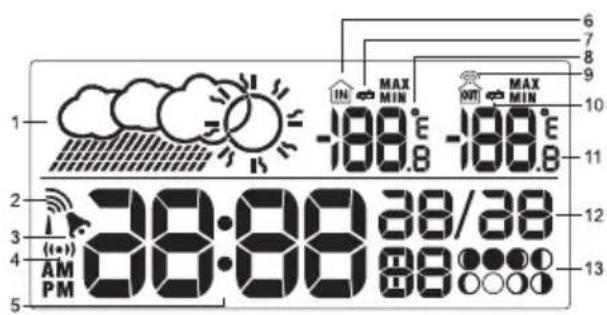

DISPLAY LCD

1 2 3 (+) () 4 AM PM 38:00 38/38 6 7 8 9 10 11 12 13

1. Display meteorológico
2. Icono recepción Frecuencia de Radio (RF)
3. Alarma activada
4. Configuración alarma
5. Hora
6. Temperatura interior
7. Icono batería agotada en la unidad principal
   8.°C/°F
8. Señal de sensor
9. Icono de batería agotada en el sensor
10. Temperatura exterior
11. Calendario
12. Fase Lunar

P/N:086L003564-068 REV1

77/146

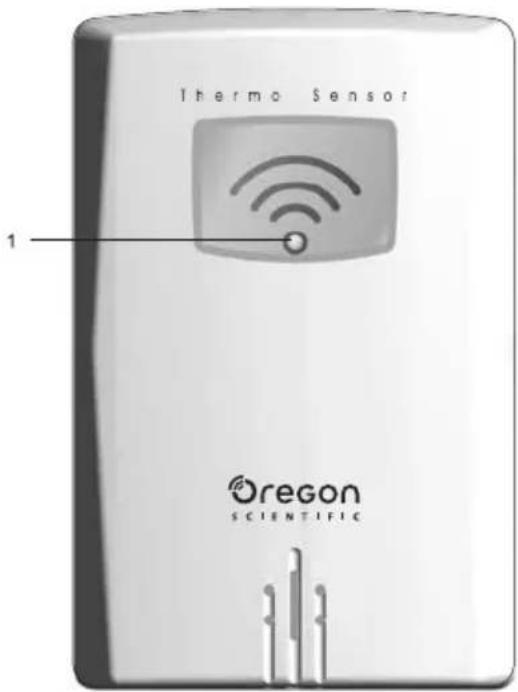

SENSOR REMOTO (THN122N)

Thermo Sensor 1 Oregon SCIENTIFIC

1. Indicador condición LED

P/N:086L003564-068 REV1

78/146

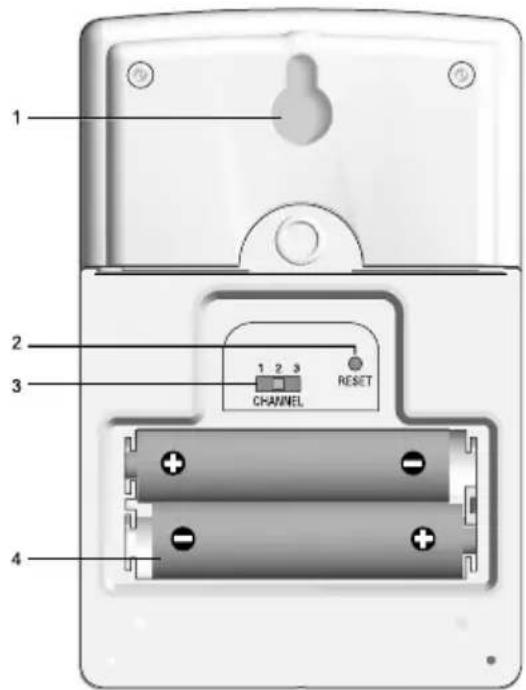

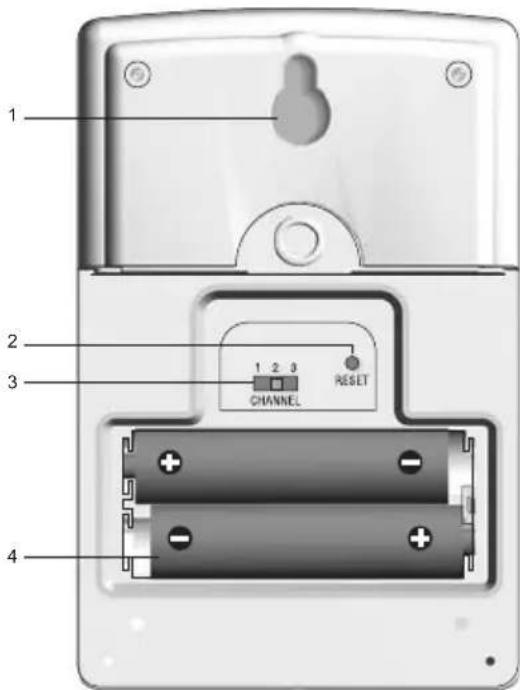

1 2 3 CHANNEL RESET 4

1. Orificio instalación en la pared
2. Orificio RESET
3. Número CHANNEL (1-3)
4. Compartimento de las pilas (La tapa del compartimento no aparece mostrada)

PILAS

Las pilas se incluyen con este producto:

Unidad Principal 3 pilas UM-3 (AA) 1.5V Unidad remota 2 pilas UM-4 (AAA) 1.5V

Coloque las pilas antes del primer uso, respetando las indicaciones de polaridad (+ y -) mostradas en el compartimento de las pilas. Para un mejor resultado, instale las pilas en el sensor remoto antes de instalarlas en la unidad principal. Pulse RESET después de haber cambiado las pilas.

NOTA No utilice pilas recargables.

aparece mostrado cuando las pilas se están agotando.

NOTA Recomendamos utilizar pilas alcalinas para un funcionamiento óptimo del producto.

Instalación de las pilas:

UNIDAD	POSICIÓN
Principal Zona	Temperatura Interior
Remota Outdoor	Zona Temperatura Exterior

ADAPTADOR AC

La unidad principal incluye un adaptador AC / DC de 4.5V con clavija, para disponer del reloj / proyección de la temperatura continuadamente.

Conexión del adaptador:

CAMBIAR LA CONFIGURACIÓN

Para cambiar la configuración de la hora, el calendario y el idioma:

1. Mantenga pulsado MODE durante 2 segundos para activar el modo de configuración.
2. Pulse ▲y ▼para cambiar la configuración. (Para alcanzar rápidamente el valor deseado, mantenga pulsado ▲ o ▼.)
3. Pulse MODE para confirmar.

SENSOR REMOTO (THN122N)

Este producto está equipado con un Sensor Termométrico THN122N que recoge la información referente a la Temperatura. La información puede ser recogida por un máximo de 3 sensores. Los sensores adicionales se venden por separado.

CONFIGURACIÓN DEL SENSOR

1. Abra el compartimento de las pilas en el sensor remoto con un destornillador pequeño.
2. Coloque las pilas, respetando las indicaciones de polaridad (+ y -) mostradas en el compartimento de las pilas.
3. Sitúe el interruptor de canal en cualquier canal. El interruptor está situado en el compartimento de las pilas.
4. Coloque el sensor cerca de la unidad principal. Pulse RESET en el sensor. Después, mantenga pulsado SEARCH en la unidad principal para iniciar el envío de la señal entre el sensor y la unidad principal. El icono de recepción en la unidad principal destellará durante aproximadamente 3 minutos mientras busca el sensor. (Consulte la sección de Transmisión de Información desde el Sensor para más detalles.)
5. Cierre el compartimento de las pilas en el sensor remoto.
6. Coloque el sensor en la posición deseada mediante la instalación en la pared o el soporte de mesa.

Instalación de las pilas:

Uso del soporte o la instalación en la pared:

Para un mejor resultado:

• Coloque las pilas y seleccione el canal antes de instalar el sensor.
• Sitúe el sensor alejado de la luz directa del sol y de la humedad.
• No sitúe el sensor a una distancia superior a 30 metros (98 pies) de la unidad principal (interior).
• Coloque el sensor de modo que esté de cara a la unidad principal (interior), minimizando los obstáculos como puertas, paredes, y muebles.
• Coloque el sensor en un lugar con vista clara hacia el cielo, alejado de objetos metálicos y electrónicos.
• Sitúe el sensor cerca de la unidad principal durante los fríos meses de invierno, porque las temperaturas bajo cero podrían afectar al funcionamiento de las pilas y la transmisión de la señal.

Puede que sea necesario experimentar con distintas ubicaciones hasta obtener el mejor resultado.

P/N:086L003564-068 REV1

82/146

TRANSMISIÓN DE INFORMACIÓN

Los sensores envían información cada 40 segundos. El icono de recepción mostrado en la Zona de Temperatura muestra la condición.

ICONO	DESCRIPCIÓN
	La unidad principal está buscando el sensor
	Se ha encontrado un canal
--- mostrado en la Zona de la Temp Exterior	No se encuentra el sensor. Busque el sensor o compruebe las pilas

BÚSQUEDA DEL SENSOR

Para buscar el sensor, mantenga pulsado SEARCH durante 2 segundos.

NOTA Si todavía no consigue encontrar el sensor, compruebe las pilas, posibles obstáculos, y la ubicación de la unidad remota.
NOTA Las señales procedentes de dispositivos del hogar como timbres, puertas de garaje electrónicas, y sistemas de seguridad pueden provocar un fallo temporal en la recepción. Esto es normal y no afecta al funcionamiento general del producto. La recepción se reanudará después de finalizar la interferencia.

RELOJ

El reloj automáticamente sincroniza la hora y la fecha actual cuando se encuentra dentro del radio de alcance de la señal de radio DCF77 generada en Frankfurt, Alemania para Europa Central (modelo BAR623P) o MSF60 generada en Anthorn, Inglaterra (modelo BAR623PU).

NOTA Las señales son recogidas por la unidad principal cuando se encuentra a menos de 1500 km (932 millas) de una señal.

P/N:086L003564-068 REV1

83/146

La recepción inicial requiere 2-10 minutos, y se inicia cuando se configura por primera vez la unidad, y siempre que Vd. pulse RESET. Una vez concluida, el icono de recepción dejará de destellar. El icono aparece mostrado en la Zona del Reloj.

Señal potente señal débil no hay señal

Para activar la búsqueda manual de la señal del reloj, mantenga pulsado ▲ durante 2 segundos. Si no consigue encontrar ninguna señal, compruebe las pilas.

ENCENDER / APAGAR EL RELOJ

Realice esta acción si no puede recibir señales del reloj. Mantenga pulsado ▼ durante 2 segundos. Después, ajuste manualmente el reloj siguiendo las instrucciones "Ajuste del Reloj" (a continuación).

El icono de la señal indica que la prestación del reloj está ACTIVADA. Si no hay icono significa que está DESACTIVADA.

AJUSTAR EL RELOJ / CALENDARIO

Solamente necesitará realizar esto cuando haya desactivado el radio control del reloj (por ejemplo, si se encuentra demasiado lejos y no puede recibir una señal).

1. Mantenga pulsado MODE durante 2 segundos. La Zona del Reloj destellará.
2. Seleccione las horas, los minutos, el año, el mes, el día, y el día de la semana. Pulse ▲ o ▼ para cambiar la configuración.
3. Pulse MODE para confirmar.

Las opciones del idioma son (E) inglés, (F) francés, (D) alemán, (I) italiano, y (S) español.

CAMBIAR EL DISPLAY DEL RELOJ

Pulse MODE para alternar entre el Reloj mostrando los Segundos y el Reloj mostrando el Día de la Semana.

P/N:086L003564-068 REV1

84/146

ALARMAS

Este producto está equipado con una alarma en tonos por aumento de 2-minutos de duración.

VISUALIZAR LA CONFIGURACIÓN DE LA ALARMA

Pulse ((•)). La hora y la condición de la alarma aparecerán mostradas en la Zona del Reloj.

AJUSTAR LA ALARMA

1. Pulse ((•)) para cambiar al display de la alarma.
2. Mantenga pulsado ((•)) de nuevo durante 2 segundos. La configuración de la alarma destellará.
3. Seleccione las horas y los minutos. Pulse ▲o ▼para cambiar la configuración. Pulse((•)) para confirmar.

ACTIVAR LA ALARMA

Pulse para activar o desactivar la alarma. aparecerá mostrado en la Zona del Reloj / Alarma cuando la alarma esté activada.

SILENCIAR LA ALARMA

Cuano el reloj alcance la hora de la alarma, la alarma con tonos en aumento sonará durante 2 minutos. Para silenciar la alarma:

- Pulse SNOOZE para silenciarla durante 8 minutos.

O

- Pulse cualquier tecla excepto SNOOZE para detener la alarma y activarla de Nuevo después de 24 horas.

Si no se pulsa ningún botón, la alarma automáticamente se silenciará después de 2 minutos. Y sonará de nuevo transcurridos 8 minutos.

PREVISIÓN METEOROLÓGICA

Este producto realiza una previsión meteorológica para las próximas 12 a 24 horas en un radio de 30-50 km (19-31 millas) con una precisión del 70 al 75 por cien. La previsión meteorológica siempre aparecerá mostrada.

Soleado		Parcialmente Nublado	Nublado Lluvia

TEMPERATURA

Este producto puede mostrar información referente a la temperatura actual, mínima, y máxima recogida por los sensores remotos y la unidad principal (interior).

La información exterior se actualizará y mostrará cada 40 segundos. La información interior se actualizará y mostrará cada 10 segundos.

SELECCIONAR LAS UNIDADES DE TEMPERATURA

Deslice el interruptor °C / °F hasta la posición deseada. El interruptor está situado en el compartimento para las pilas de la unidad principal. La configuración de la unidad principal predomina sobre la configuración del sensor remoto.

REGÍSTROS MÍNIMO / MÁXIMO

El botón MEM está situado en el compartimento para las pilas de la unidad principal. Pulse MEM para alternar entre los registros actual, máximo (MAX) y mínimo (MIN). Para borrar los registros, mantenga pulsado MEM durante 2 segundos. Escuchará una señal sonora confirmando que se ha borrado la memoria.

P/N:086L003564-068 REV1

86/146

FASE LUNAR

Para que esta prestación sea operativa es necesario configurar el calendario, consulte la sección "Ajustar el Reloj".

• Pulse ▲ ▼para visualizar la fase lunar para el día posterior o anterior.
• Mantenga pulsado o▲ para escanear rápidamente por distintos años (2001 a 2099).

	Luna Nueva
	Cuarto Creciente
	Media Luna Creciente
	Tres cuartos crecientes
	Luna Llena
	Tres cuartos Menguantes
	Media Luna Menguante
	Cuarto Menguante

RETROILUMINACIÓN

Pulse SNOOZE / LIGHT para activar la retroiluminación durante 8 segundos.

RESETEAR EL SISTEMA

El botón RESET está situado en el compartimento para las pilas de la unidad principal. Pulse RESET cuando haya cambiado las pilas o siempre que el aparato funcione de modo distinto al esperado (por ejemplo, cuando no consigue establecer un enlace de radio frecuencia con el sensor remoto o el reloj).

UNIDAD DE PROYECCIÓN

La unidad de proyección puede mostrar la hora y la temperatura exterior. Para utilizar esta prestación:

- Pulse el botón SNOOZE / LIGHT para proyectar la hora y la temperatura exterior durante 8 segundos.

O

- Deslice el interruptor de PROJECTION hasta la posición ON para activar la proyección continua. Sin embargo, esta función solamente será operativa cuando utilice el adaptador AC / DC.

P/N:086L003564-068 REV1

87/146

Vd. podrá:

• Ajustar el botón de FOCUS para conseguir una imagen más clara.
• Ajustar el botón de IMAGE ROTATION para girar la imagen en el sentido de las agujas del reloj o en el sentido contrario.
• Inclinar manualmente la unidad de proyección para situar la imagen verticalmente hacia arriba o hacia abajo.

SEGURIDAD Y CUIDADO

Limpie el producto con un paño ligeramente humedecido y utilice un detergente suave, sin alcohol. Evite dejar caer el producto o colocarlo en una ubicación con mucho tráfico.

ADVERTENCIAS

Este producto ha sido diseñado para ofrecerle muchos años de servicio si se manipula correctamente. Oregon Scientific no será responsable si se destina el producto a cualquier uso distinto al especificado en el manual de instrucciones y tampoco será responsable de ninguna alteración o reparación del producto realizadas sin aprobación expresa. Siga las siguientes recomendaciones:

• No sumerja nunca el producto en agua. Esto podría provocar una descarga eléctrica o dañar el producto.
• No someta la unidad principal a excesiva presión, golpes ni a fluctuaciones en la temperatura o la humedad.
• No manipule los componentes internos.
• No mezcle pilas nuevas y usadas ni pilas de distinto tipo.
• No utilice pilas recargables con este producto.
• Extraiga las pilas si decide guardar el producto durante un largo periodo de tiempo.
• No raye el display LCD.

NOTA Las especificaciones técnicas de este producto y el contenido del manual de instrucciones pueden variar sin previo aviso. Las imágenes no son a escala.

P/N:086L003564-068 REV1

88/146

RESOLUCIÓN DE PROBLEMAS

PROBLEMA	SÍNTOMA	SOLUCIÓN
Calendario	Fecha / mes extraño	Cambie el idioma (→ 11)
Reloj	No se puede ajustar el reloj	Desactive el reloj (→ 10)
	No puede autosincronizar la fecha y la hora	1. Ajuste las pilas (→ 6)2. Pulse RESET (→ 14)3. Active manualmente la prestación del reloj (→ 11)
Temp	Muestra “LLL” o “HHH”	El valor de la temperatura está fuera del rango
Sensor remoto	No puede localizar el sensor remoto	Compruebe las pilas (→ 8)
		Compruebe la ubicación (→ 9)
	La información no corresponde con la de la unidad principal	Inicie una búsqueda manual del sensor (→ 10)

ESPECIFICACIONES

DIMENSIÓNES DE LA UNIDAD PRINCIPAL

Largo x Ancho x Alto 92 x 167 x 53 mm (3.6 x 6.6 x 2.1 pulgadas)

Peso 228 gramos sin baterías

DIMENSIONES DEL SENSOR REMOTO

Largo x Ancho x Alto 92 x 60 x 20 mm (3.6 x 2.4 x 0.79 pulgadas)

Peso 63 gramos (2.22 onzas) sin pilas

TEMPERATURA

Unidades °C / °F

Frecuencia RF 433 MHz Alcance 30 metros (98 pies) sin obstáculos

Transmisión Cada 40 segundos

Núm. Canal 1

RELOJ / PROYECTOR

Reloj RF Automático o manual (desactivado)

Display reloj HH:MM:SS

Formato reloj 12horas AM / PM (Modelo BAR623PU) 24horas (Modelo BAR623P)

Calendario DD / MM;

día de la semana en

5 idiomas (E, D, F, I, S)

Alarma Alarma única con

2-minutos en crescendo y

Snooze de 8-minutos

Proyector Temperatura exterior y hora

ALIMENTACIÓN

Pilas unidad principal 3 x UM-3 (AA) 1.5V

Pilas sensor 2 x UM-4 (AAA) 1.5V

Adaptador AC / DC 4.5V con clavija

NOTA Recomendamos utilizar pilas alcalinas para un mejor funcionamiento del producto.

P/N:086L003564-068 REV1

90/146

Acerca de Oregon Scientific

Visite nuestra página web (www.oregonscientific.com) para conocer más sobre los productos de Oregon Scientific tales como: Reproductores MP3, juegos y productos de aprendizaje electrónico para niños, relojes de proyección, productos para la salud y el deporte, estaciones meteorológicas y teléfonos digitales y de conferencia. La página web también incluye información de contacto de nuestro departamento de Atención al Cliente, en caso de que necesite contactar con nosotros, a la vez que Preguntas Frecuentes y Descargas de los programas y controladores necesarios para nuestros productos.

Esperamos que encuentre toda la información que necesite en nuestra página web. En cualquier caso, si necesita contactar con el departamento de Atención al Cliente directamente, por favor visite: www.oregonscientific.es la sección “Contáctenos”

O

Ilame al 902 338 368

Declaración de Conformidad

Este producto contiene el módulo de transmisor aprobado que cumple con las normas esenciales que marca el Artículo 3 de la Directiva Europea R&TTE 1999 / 5 / EC siempre que cumpla los siguientes parámetros:

La seguridad de equipo de tecnología de información (Artículo 3.1.a de la Directiva R&TTE)

el standard(s) aplicado EN 60950: 2000

La compatibilidad electromagnética (Artículo 3.1.b de la Directiva R&TTE)

el standard(s) aplicado ETSI EN 301 489-1-3 (Ver.1.4.1) : 2002-08

El uso eficaz de espectro de frecuencia de radio (Artículo 3.2 de la Directiva R&TTE)

el standard(s) aplicado ETSI EN 300 220-3 (Ver1.1.1) : 2000-09

Información adicional:

El producto está conforme por consiguiente con la Directiva de Bajo Voltaje 73 / 23 / EC, la Directiva EMC 89 / 336 / EC y Directiva R&TTE 1999 / 5 / EC (apéndice II) y lleva la señal de CE respectiva.

###

Carmelo Cubito

Representante de R&TTE de fabricante

CE

PAÍSES BAJO LA DIRECTIVA RTTE

Todos los Países de la UE, Suiza CH

y Noruega Ⓝ

P/N:086L003564-068 REV1

91/146

regon

SCIENTIFIC

Visor de cristal líquido 4

Sensor remoto (THN122N) 5

Primeiros passos 6

Pilhas 6

Fonte adaptadora de CA 7

Registros mínimo e máximo 13

Fases da lua 13

1. LED (indicador de estado)

P/N:086L003564-068 REV1

96/146

1 2 3 4 CHANNEL 1 2 3 RESET

FONTE ADAPTADORA DE CA

SOLIGT	HALVKLART	MOLNIGT	REGNIGT

TEMPERATUR
