BRUKSANVISNING BAR623PU OREGON SCIENTIFIC

Trådlös Väderstation Modell: BAR623P / BAR623PU Användarmanual

INNEHÅLL

Innehåll 1

Introduktion 1

Produktöversikt 2

Vy Framsida 2

Vy Baksida 3

LCD display 4

Trådlös fjärrenhet (THN122N) 5

Att Komma Igång 6

Batterier 6

AC Nätadaptor 7

Ändra inställningar 7

Trådlös fjärrenhet (THN122N) 8

Ställ in sensor....8

Dataöverföring....9

Ställ In Klockan / Datumet.... 11

Ändra Klockans Display.... 11

P/N:086L003564-068 REV1 128/146

Alarm 11

Visa Alarminställningar 11

Alarminställning 11

Aktivera Alarm 11

Stäng av Alarm 12

Maximum och Minimum Temperatur 13

Månfas Bakgrundsbelysning 14

Återställning 14

Projektionsenhet 14

Säkerhetsföreskrifter och Underhåll Viktig information ..... 14

Felsökning 15

Specifikationer 16

Dimensioner för Huvudenheten 16

Dimensioner för Fjärrenheten 16

Temperatur 16

Trådlös fjärrenhet (THN122N) 16

Klocka / Projektor 16

Strömförsörjning 17

Om Oregon Scientific 17

Försäkran om överensstämmelse.... 18

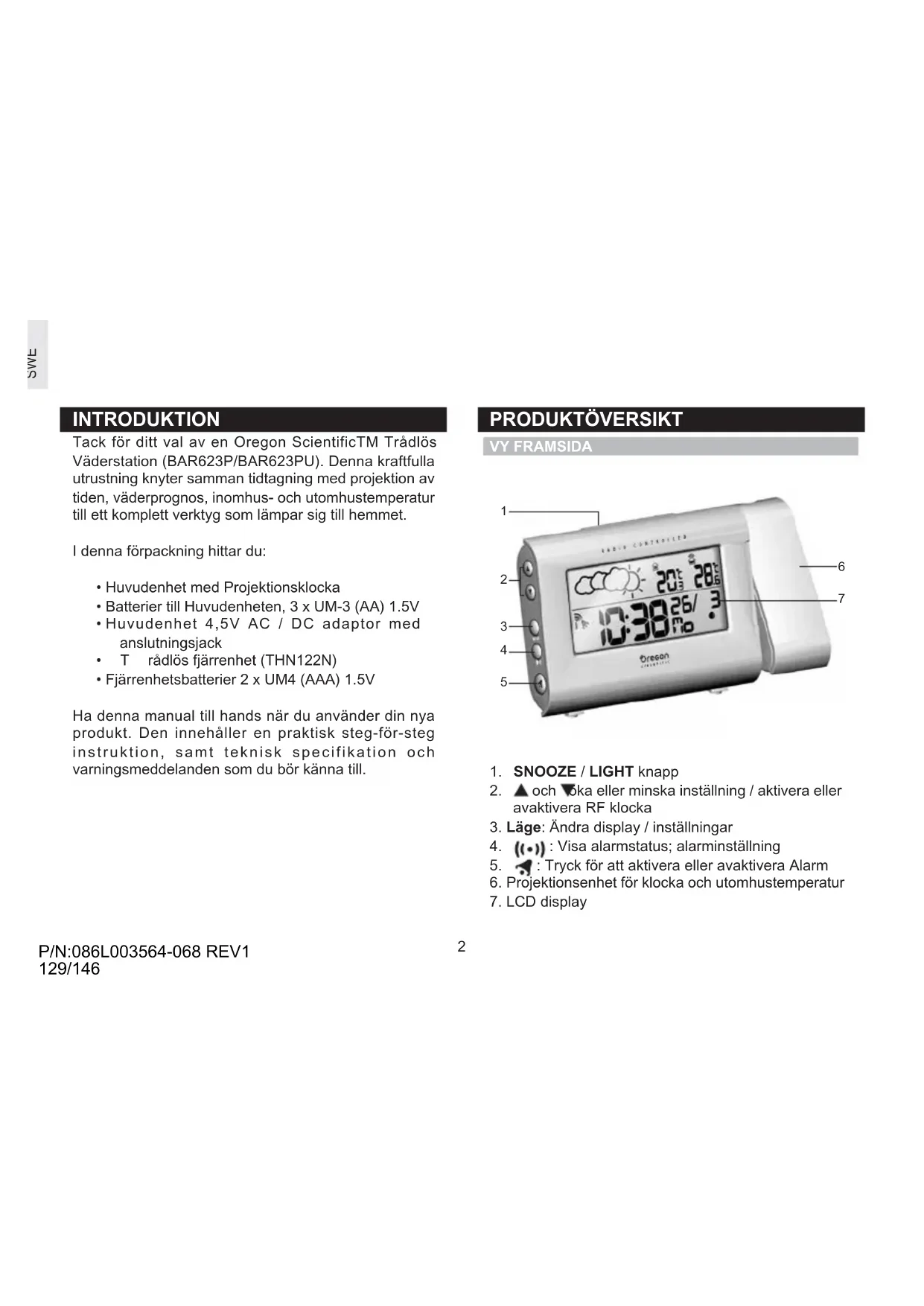

INTRODUKTION

Tack för ditt val av en Oregon ScientificTM Trådlös Väderstation (BAR623P/BAR623PU). Denna kraftfulla utrustning knyter samman tidtagning med projektion av tiden, väderprognos, inomhus- och utomhustemperatur till ett komplett verktyg som lämpar sig till hemmet.

I denna förpackning hittar du:

• Huvudenhet med Projektionsklocka
- Batterier till Huvudenheten, 3 x UM-3 (AA) 1.5V
• Huvudenhet 4,5V AC / DC adaptor med anslutningsjack
• T rådlös fjärrenhet (THN122N)
• Fjärrenhetsbatterier 2 x UM4 (AAA) 1.5V

Ha denna manual till hands när du använder din nya produkt. Den innehåller en praktisk steg-för-steg instruktion, samt teknisk specifikation och varningsmeddelanden som du bör känna till.

P/N:086L003564-068 REV1

129/146

PRODUKTÖVERSIKT

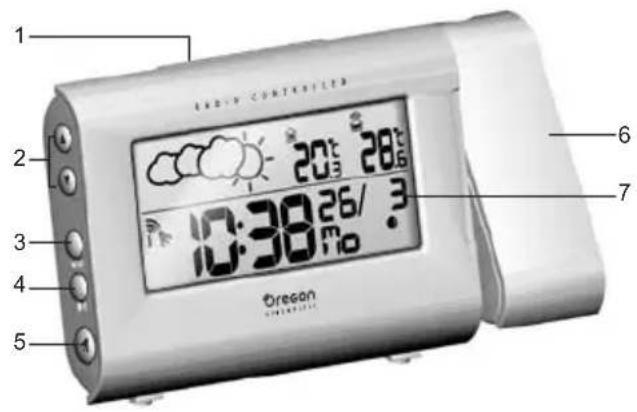

VY FRAMSIDA

1 2 3 4 5 LADY F. CONTROLS 20°C 28°C 10:30 26/3 10:30 No. 6 7 Oreson

1. SNOOZE / LIGHT knapp
2. ▲ och ▼oka eller minska inställning / aktivera eller avaktivera RF klocka
3. Läge: Ändra display / inställningar
4. ((•)): Visa alarmstatus; alarminställning
5. : Tryck för att aktivera eller avaktivera Alarm
6. Projektionsenhet för klocka och utomhustemperatur
7. LCD display

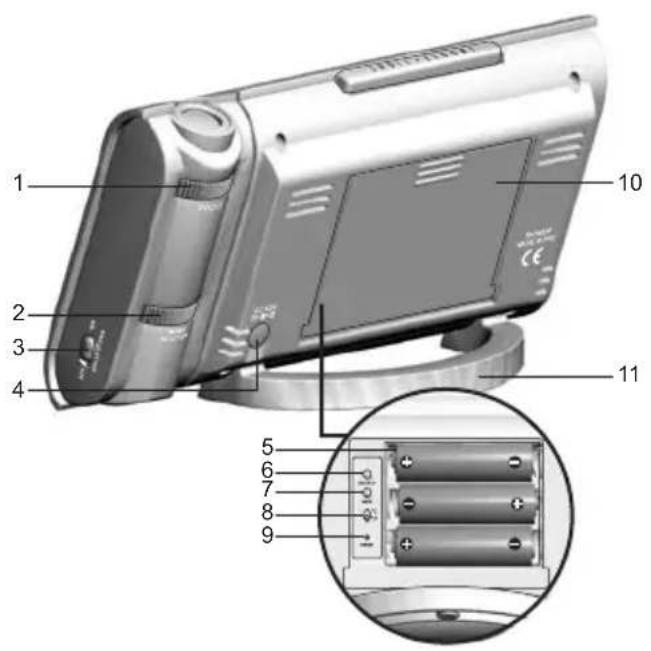

VY BAKSIDA

1 2 3 4 10 11 5 6 7 8 9

P/N:086L003564-068 REV1

130/146

3

1. Projektionsfokusvred
2. Roteringsvred för den projicerade bilden
3. PROJECTION ON / OFF omkopplare
4. anslutningsjacksskydd för AC / DC adaptorn
5. Batterifack (Lock av)
6. SEARCH knapp för att lokalisera fjärrenheten
7. MEM: Visa nuvarande, högsta och lägsta temperatur
8. C °/F° omkopplare
9. Återställningsknapp
10. Batterifack (Lock på)
11. Integrerat bordsställ

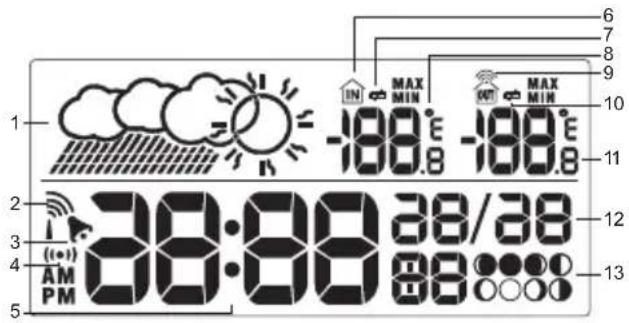

LCD DISPLAY

1. Väderdisplay
2. Ikon för radiofrekvens (RF) mottagningen
3. Alarm aktiverat
4. Alarminställningar
5. Tid
6. Inomhustemperatur
7. Ikon för låg batterinivå i huvudenheten
8. °C / °F
9. Fjärrenhetssignal
10. Ikon för låg batterinivå i sensorn
11. Utomhustemperatur
12. Datum
13. Månfas

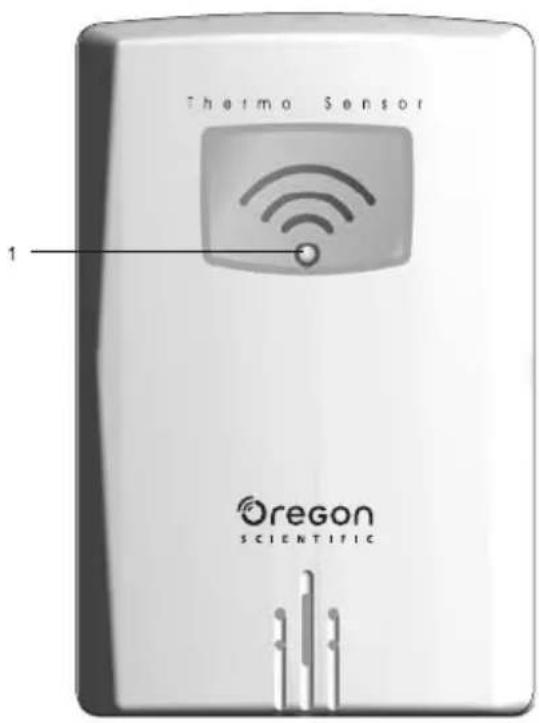

TRÅDLÖS FJÄRRENHET (THN122N)

Thermo Sensor 1 Oregon SCIENTIFIC

1. LED indikator

P/N:086L003564-068 REV1

132/146

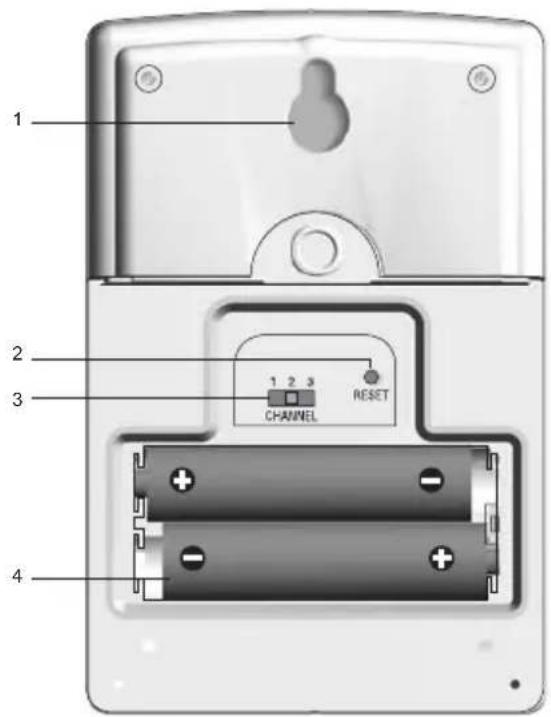

1 2 3 CHANNEL 1 2 3 RESET 4

1. Väggmonteringshäl
2. Återställningsknapp
3. Kanalnummer (1-3)
4. Batterifack (Lock för batterifacket visas ej)

ATT KOMMA IGÅNG

BATTERIER

Batterier medföljer produkten:

Huvudenhet 3 x UM-3 (AA) 1.5V batterier Fjärrenhet 2 x UM-4 (AAA) 1.5V batterier

Se till att batterierna sätts in enligt figuren i batterifacket. För bästa resultat, installera batterierna i fjärrenheten före huvudenheten. Tryck RESET efter varje batteribyte.

NOTE Använd inte laddningsbara batterier.

visas vid låg batterinivå.

NOTE Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

Installera batterierna:

Huvudenhet Inomhus-temperatursområde

Fjärrenhet Utomhus-temperatursområde

AC NÄTADAPTOR

Huvudenheten har en medföljande 4,5V AC/DC adaptor som ger kontinuerlig klock- / temperaturprojektion vid anslutning.

För att ändra tid-, kalender- och språkinställningar:

1. Tryck och håll inne MODE i 2 sekunder för att gå in i inställningsläget.
2. Tryck ▲ eller ∇ör att ändra inställning. (För att nå önskad inställning snabbt, tryck och håll inne ▲ eller ∇)
3. Tryck MODE för att bekräfta.

TRÅDLÖS FJÄRRENHET (THN122N)

Denna produkt levereras med en THN122N trådlös termometer som samlar in temperaturdata. Huvudenheten kan betjäna endast 1 fjärrenhet.

INSTÄLLNING AV SENSOR

1. Öppna batterifacket på fjärrenheten med en liten Phillips skruvmejsel.
2. Se till att batterierna sätts in enligt figuren i batterifacket.
3. Ställ kanalomkopplaren till valfri kanal. Omkopplaren finns i batterifacket.
4. Placera sensorn nära huvudenheten. Tryck RESET på sensorn. Därefter, tryck och håll inne SEARCH på huvudenheten för att tvinga en signalsändning mellan sensorn och huvudenheten. Mottagningsikonen på huvudenheten kommer att blinka ca 3 minuter medan den letar efter en sensor. (Se sektionen för sensordataöverföring för ytterligare information.)
5. Stäng batterifacket för fjärrenheten.
6. Montera sensorn på önskat ställe genom att använda väggmontering eller bordsstativ.

Installera batterierna:

Att använda bordsställ eller väggmontering:

• Sätt i batterierna och välj kanal innan du monterar sensorn.
• Undvik att placera enheten så att den utsätts för direkt solljus eller fukt.
• Placera inte fjärrenheten längre än 30 meter (98 fot) från huvudenheten.
• Placera fjärrenheten så att den är riktad mot huvudenheten, minimera hinder såsom dörrar, väggar och möbler.
• Placera fjärrenheten med fri sikt mot himlen, avskild från metall- och elektroniska föremål.
• Placera fjärrenheten nära huvudenheten under vintermånaderna då temperaturer under nollpunkten kan påverka batterilivslängd och signalstyrka.

Du kan behöva experimentera med olika platser för att erhålla det bästa resultatet.

DATAÖVERFÖRING

Data sänds från sensorn var 40:e sekund. Mottagningsikonen som visas i temperaturområdet visar statusen.

IKON BESKRIVNING
	Huvudenheten söker efter fjärrenhet
	En kanal har hittats
--- visas i utomhus- Fjärrenheten kan inte hittas. temperaturområdet Sök efter fjärrenheten eller byt batterier

SÖKNING AV FJÄRRENHETER

För att söka efter fjärrenheten, tryck och håll inne SEARCH i 2 sekunder.

NOTERING Om fjärrenheten fortfarande inte kan hittas, kontrollera batterier, hinder och placeringen av fjärrenheten.

NOTERING Signaler från elektronik I hemmet såsom dörrklockor, elektroniska garageportar och hemalarm kan orsaka tillfälliga mottagningsfel. Detta är normalt och påverkar inte produktens funktion i sin helhet. Mottagningen kommer att återställas automatiskt så fort störningen försvunnit.

KLOCKA

Klockan kommer automatiskt att synkronisera aktuell tid och datum om den används inom räckvidden för radiosignalen DCF77 som sänds ut från Frankfurt, Tyskland för Centraleuropa (modell BAR6223P) eller MSF60 som sänds från Anthorn, England (modell BAR623PU).

NOTERING Signalerna tas emot av huvudenheten när den är inom 1 500 km (932 miles) avständ från en signal.

Den initiala mottagningen tar 2-10 minuter och är initierad så fort du ställt in enheten och även när RESET tryckts

in. Så fort den har mottagit informationen kommer mottagningsikonen att sluta blinka. Ikonen visas l klockområdet.

STARK SIGNAL	SVAG SIGNAL INGEN SIGNAL

För att göra en manuell sökning av klocksignal, tryck och håll inne ▲ i 2 sekunder. Kontrollera batterierna om ingen signal hittats.

SLÅ AV OCH TILL KLOCKAN

Utför detta steg om ingen klocksignal hittats. Tryck och håll inne ▼ i 2 sekunder. Ställ därefter in klockan manuellt enligt "inställning av klockan" instruktionerna (nedan).

Signalikonen indikerar att funktionen är aktiverad.

Ingen ikon innebär att funktionen är avaktiverad.

INSTÄLLNING AV KLOCKA / KALENDER

Du behöver endast göra detta om du har inaktiverat klockfunktionen (t.ex. om du är för långt ifrån eller inte kan mottaga en signal).

1. Tryck och håll inne MODE i 2 sekunder. Klockområdet kommer att blinka.
2. Välj timme, minut, år, månad, dag och veckodagsspråk. Tryck ▲ eller ▼ör att ändra inställning.
3. Tryck MODE för att bekräfta.

Språkalternativen är (E) Engelska, (F) Franska, (D) Tyska, (I) Italienska och (S) Spanska.

ÄNDRA KLOCKANS DISPLAY

Tryck MODE för att växla mellan visning av klocka med sekunder och klocka med veckodag

P/N:086L003564-068 REV1

138/146

ALARM

Denna produkt är utrustad med ett 2-minuters crescendo alarm.

VISA ALARMINSTÄLLNINGAR

Tryck ((•)). Alarmtid och alarmstatus visas i klockområdet.

ALARMINSTÄLLNING

1. Tryck ((•)) för att växla till Alarmläget.
2. Tryck och håll inne ( (·) ) igen i 2 sekunder. Alarminställningen kommer att blinka.
3. Välj timme och minut Tryck ▲ eller ∇ör att ändra inställning. Tryck ((•)) för att bekräfta.

AKTIVERA ALARM

Tryck för att aktivera eller inaktivera alarmet. visas i klock- / alarmområdet när alarmet är aktiverat.

LJUDLÖST ALARM

När alarmtiden är nädd kommer crescendo alarmet att låta i 2 sekunder. För att stänga av alarmet:

- Tryck SNOOZE för att stänga av alarmet i 8 minuter.

ELLER

- Tryck på valfri knapp förutom SNOOZE för att stänga av larmet i 24 timmar.

Om du inte trycker på någon knapp, kommer alarmet automatiskt att stoppa efter 2 min. Det kommer därefter att gå igång igen efter 8 minuter.

VÄDERPROGNOS

Denna produkt förutspår vädret för de kommande 12 till 24 timmarna inom en 30-50 km (19 - 50 km) radie med 70 - 75 procents noggrannhet. Väderprognosen visas alltid.

Denna produkt kan visa nuvarande, lägsta och högsta temperatur, som har inhämtats av fjärrenheten och huvudenheten.

Utomhustemperaturen uppdateras var 40:e sekund Inomhustemperaturen uppdateras var 10:e sekund.

VAL AV TEMPERATURENHE T

Skjut °C / °F omkopplaren till önskat läge. Omkopplaren finns i huvudenhetens batterifack. Inställningen för huvudenheten åsidosätter fjärrenhetsinställningen.

MIN & MAX VÄRDEN

MEM-knappen finns i huvudenhetens batterifack. Tryck MEM för att växla mellan nuvarande, högsta (MAX) och lägsta (MIN) temperatur. För att nollställa minnet, tryck och håll inne MEM i 2 sekunder. Ett pip hörs när minnet nollställts.

P/N:086L003564-068 REV1

140/146

MÅNFAS

Kalendern måste vara inställd för att denna funktion skall fungera, se "Inställning av klockan" kapitlet.

• T ryck eller för att visa månfasen för nästa eller föregående dag.
• T ryck och håll inne eller för att ändra årtal snabbt (2001 till 2099).

Tryck SNOOZE/LIGHT för att tända bakgrundsbelysningen i 8 sekunder.

ÅTERSTÄLLNING AV PRODUKTEN

RESET knappen finns i huvudenhetens batterifack. Tryck på RESET så fort du bytt batterier eller när produkten inte fungerar som förväntat (t.ex. när radiosignalen inte kan etablera kontakt med den automatiska klockan).

PROJEKTIONSENHET

Projektionsenheten kan visa både tid och utomhustemperatur. För att använda denna funktion:

- Tryck SNOOZE / LIGHT knappen för att aktivera projektorn i 8 sekunder.

ELLER

- Skjut PROJECTION - reglaget till ON för att aktivera kontinuerlig projektion. För denna funktion krävs nätanslutning med adaptor.

Du kan även:

• Justera Fokusvredet för att ställa in bildskärpan.
• J ustera Rotationsvredet för att rotera bilden medurs eller moturs.
• V rida projektorn manuellt för att flytta bilden framåt eller bakåt.

SÄKERHET OCH UNDERHÅLL

Rengör produkten med en lätt fuktad trasa och milt alkoholfritt tvättmedel. Undvik att tappa produkten eller att placera den i ett högtrafikerat område (signalmässigt).

VARNINGSMEDDELANDEN

Denna produkt är designad för att ge dig många års glädje om den hanteras på ett korrekt sätt. Oregon Scientific är inte ansvariga om några avsteg från instruktionsmanualen gällande användningen av produkten görs eller om icke godkända förändringar eller reparationer utförs. Se följande anvisningar:

P/N:086L003564-068 REV1

141/146

• Lägg aldrig ner produkten i vatten. Detta kan orsaka en elektrisk stöt som förstör produkten.
• Utsätt inte huvudenheten för extrema krafter, stötar eller variationer i temperatur eller luftfuktighet.
• Mixtra inte med interna komponenter.
• Blanda inte gamla och nya batterier eller batterier av olika fabrikat.
• Använd inte laddningsbara batterier till denna produkt.
• Plocka ur batterierna om produkten skall förvaras under en längre period.
• Repa inte LCD displayen.

NOTERING Innehållet i denna manual kan komma att ändras utan vidare upplysning. Bilderna är inte ritade i skala.

P/N:086L003564-068 REV1

142/146

FELSÖKNING

PROBLEM	SYMTOM ÅTGÄRD
Datum Konstig dag / Ändra språk ( → 11)månad
Klocka Kan inte justera Inakt klockan		vera klockan ( → 10)
Temp Visar " LLL" Temperaturen är eller "HHH" utanför mätområdet
Trådlös Hittfjärrenhet tar inte fjärrenhet		Kontrollera batterierna ( → 8)
		Kontrollera plats ( → 9)
		Initiera en manuellsensorsökning ( → 10)

SPECIFICATIONER

DIMENSIONER FÖR HUVUDENHETEN

L x B x H 92 x 167 x 53 mm

(3,6 × 6,6 × 2.1 tum)

Vikt 228g utan batteri

DIMENSIONER FÖR FJÄRRENHETEN

L x B x H 92 x 60 x 20 mm

(3,6 × 2,4 × 0,79 tum)

Vikt 63 gram (2,22 oz.) utan batteri

TEMPERATUR

Enhet

°C / °F

Mätområde Inomhus -5°C till 50°C

(-23°F till 122°F)

Mätområde Utomhus -20°C till 60°C

(-4°F till 140°F)

Upplösning 0.1°C (0.2°F)

Display Regnigt, molnigt, halvklart, soligt

TRÅDLÖS FJÄRRENHET (THN122N)

RF frekvens 433 MHz

Avstånd 30 meter (98 fot) fri sikt

Sändning Var 40:e sekund

Kanalnummer 1

KLOCKA / PROJEKTOR

RF Klocka Auto eller manuell (inaktiverad)

Klock display TT:MM:SS

Timformat

12 timmars AM / PM

(Modell:BAR623PU)

DD / MM; veckodag på

5 språk (E, D, F, I, S)

P/N:086L003564-068 REV1

143/146

Alarm Enkelalarm med

2 minuters ökande alarm och

8 minuters snooze

Projektor Utomhustemperatur och tid

STRÖMFÖRSÖRJNING

Batterier Huvudenhet 3 x UM-3 (AA) 1,5V

Batterier Fjärrenhet 2 x UM-4 (AA) 1,5V

AC / DC Nätadaptor 4.5V med jack

NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

P/N:086L003564-068 REV1

144/146

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientific.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information. Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår

lokala hemsida www.oregonscientific.se eller www.oregonscientific.com för att finna telefonnummer till respektive supportavdelning.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Den här produkten innefattar den godkända sändarmodulen och överensstämmer med de viktigaste kraven i "Artikel 3 i R&TTE 1999 / 5 / EC-direktiven" om den används för avsett bruk och följande standards har tillämpats:

Säkerhet för informationsteknologisk utrustning

(Artikel 3.1.a i R&TTE-direktivet)

Tillämpad standard EN 60950: 2000

Elektromagnetisk kompatibilitet

(Artikel 3.1.b i R&TTE-direktivet)

Tillämpad standard

Effektivt utnyttjande av spektrat för radiofrekvens

Produkten är anpassad till "Low Voltage Directive 73 / 23 / EC", "EMC Directive 89 / 336 / EC" och "R&TTE direktivet 1999 / 5 / EC (bilaga II)" och är försedd med respektive CEmärkning.

with

Carmelo Cubito

Agrate Brianza (MI) / Italien January 2004

R&TTE representant för tillverkaren

LÄNDER SOM OMFATTAS RTTE-DIREKTIVET

Alla länder inom EU, Schweiz CH

och Norge Ⓝ

P/N:086L003564-068 REV1

145/146
