BRUKSANVISNING BAR206X OREGON SCIENTIFIC

Trådlös VäderStation

Modell: BAR206X

BRUKSANVISNING

INNEHÅLL

Produktöversikt....2

Vy Framsida 2

Vy Baksida 2

Fjärrsensor 3

Att Komma Igång 3

Sätt i batterier....3

Trådlös sensor 3

Sensor Dataöverföring 4

Klocka 4

Klockmottagning....4

Manuell inställning av klockan....5

Väderprognos....5

Temperatur och luftfuktighet....6

Halkvarning 6

Bakgrundsbelysning 6

Reset 6

Försiktighetsåtgärder 6

Specifikationer 7

Om Oregon Scientific 7

EU-försäkran om Överensstämmelse 8

Information Till Alla Användare....8

PRODUKTÖVERSIKT

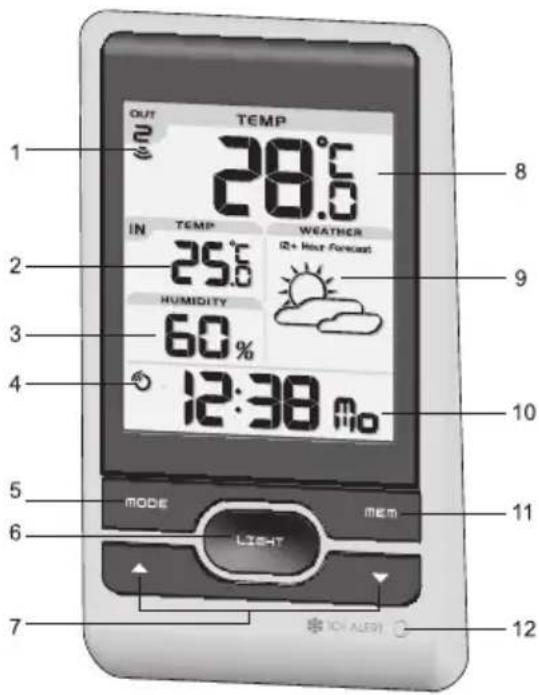

VY FRAMSIDA (FIG 1)

OUT TEMP 28.0°C IN TEMP WEATHER 25.0°C HUMIDITY 60% 12:38 MODE MEM LIGHT 12 IOW ALERT

1. Mottagningsindikator för fjärrsensor
2. Inomhustemperatur
3. Inomhusluftfuktighet
4. Indikator för radiomottagningssignal
5. MODE: Ändra display / inställningar
6. LIGHT: Aktiverar bakgrundsbelysning i 5 sekunder

P/N: 300100678-00012-10 REV1.0

62/72

1. ▲/▼: Öka / minska inställning, aktivera / avaktivera klockmottagning
2. Utomhustemperatur
3. Väderprognos
4. Klocka med veckodag
5. MEM: Visa nuvarande, högsta och lägsta temperatur / luftfuktighet
6. Frostindikator av LED-typ

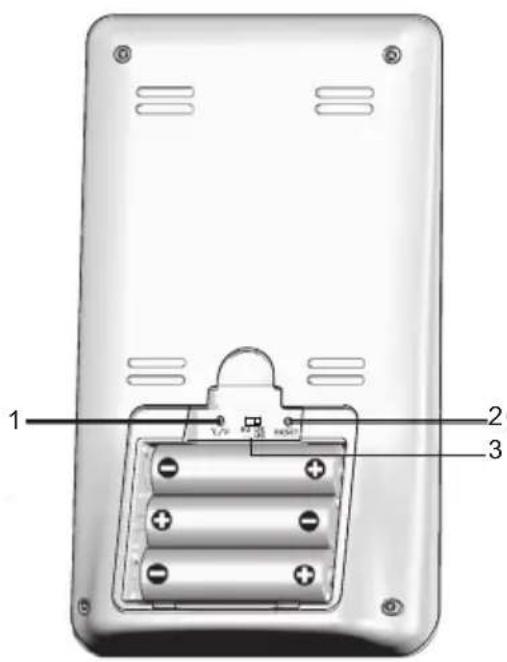

VY BAKSIDA (FIG 2)

1 2 3

1. °C / °F: Välj temperaturenhet
2. RESET: Återställ enheten till fabriksinställning
3. EU / UK / US: Välj närmsta radiosignal

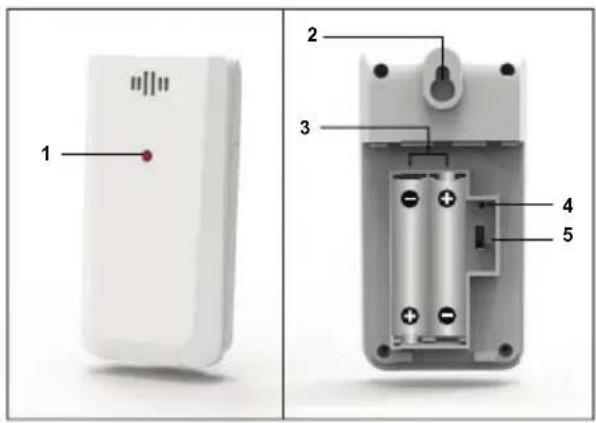

FJÄRR SENSOR(FIG 3)

1 2 3 4 5

1. LED indikator
2. Väggmonteringshål
3. Batterifack
4. RESET knapp
5. Kanalomkopplare

ATT KOMMA IGÅNG

SÄTT I BATTERIER

1. Öppna batteriluckan.
2. Se till att batterierna sätts in med rätt polaritet (se figur 2).
3. Tryck RESET after varje batteribyte.

PLACERING	FÖRKLARING
Klocka / alarm och inomhus temperaturområde	Batterier svaga i huvudenhet
Utomhustemperaturområde	Sensorbatterier svaga

TRÅDLÖS SENSOR

Huvudenheten kan samla in data från upp till 3 sensorer.

Att ställa in sensorn:

1. Öppna batterifacket (se figur. 3).
2. Välj en kanal och tryck sedan RESET.
3. Stäng batteriluckan.
4. Placera sensorn inom 30m från huvudenheten genom att använda väggmontering eller bordsstativ.

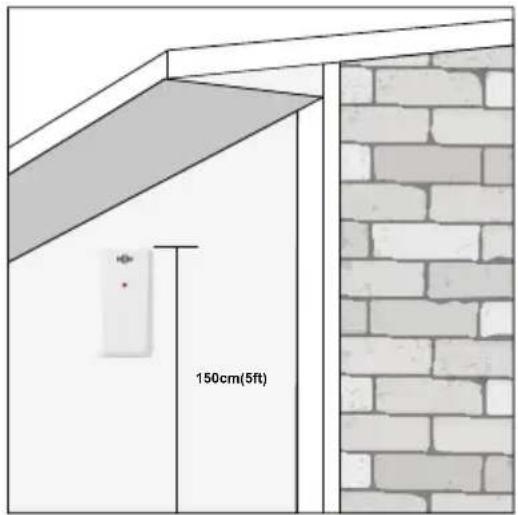

TIPS Bästa placering för sensorn är på en plats ej högre än 1,5m och som är skyddad från direkt solljus och regn. Detta för bästa mätnoggrannhet.

NOTERA Använd alkaliska batterier för längre livslängd och lithiumbatterier vid temperaturer under fryspunkten.

SENSOR DATAÖVERFÖRING

För att leta efter en sensor:

Tryck och håll inne ⚠ MODE.

P/N: 300100678-00012-10 REV1.0 64/72

Mottagningsikonen som visas i sensorområdet visar statusen:

IKON BESKRIVNING
	Huvudenheten söker efter fjärrenhet(er).
	En kanal har hittats.
	Fjärrenheten kan inte hittas.

TIPS Sändningsräckvidden kan variera beroende på många faktorer. Du kan behöva experimentera med olika platser för att erhålla det bästa resultatet.

KLOCKA

KLOCKMOTTAGNING

Denna produkt är gjord för att automatiskt synkronisera klockan när den tar emot en klocksignal.

EU / UK:

Ställ EU / UK för att välja önskad signal.

• EU: DCF-77 signal: inom 1500 km från Frankfurt, Tyskland.
- UK: MSF-60 signal: inom 1500 km från Anthorn, England.

US:

- WWVB-60 signal: inom 3200km från Fort Collins Colorado.

Att aktivera / avaktivera radiosignalmottagning:

Tryck och håll inne ▲ för att aktivera eller ▼för att avaktivera signalmottagning.

NOTERA Mottagning tar 2-10 minuter. Om signalen är svag kan det ta upp till 24 timmar för enheten att få kontakt med signalen. Om signalmottagningen är otillräcklig, placera enheten i närheten av ett fönster, tryck och håll inne för att framtvinga ytterligare en signalsökning.

Indikator för radiomottagningssignal:

STARK SIGNAL	SVAG SIGNAL	INGEN SIGNAL

MANUELL INSTÄLLNING AV KLOCKAN

Avaktivera radiomottagningen innan manuell inställning.

1. Tryck och håll inne MODE.
2. Tryck ▲ eller ∇ör att ändra inställningarna.
3. Tryck MODE för att bekräfta.
4. Ordningen för inställningarna är: tidszon, 12/24 tim format, timme, minut, år, datum mode (dag – månad / månad – dag), månad, dag och språk från den mottagna klocksignalen.

EU: Tidszonsinställningen kan användas för att ställa klockan upp till + / -23 timmar från den mottagna klocktiden.

P/N: 300100678-00012-10 REV1.0

65/72

US: Välj tidszonen: (P) Pacific, (E) Eastern, (C) Central eller (M) Mountain.

NOTERA Tillgängliga språk är Engelska (E), Tyska(D), Franska (F), Italienska (I), och Spanska (S).

VÄDERPROGNOS

Denna produkt förutspår vädret för de kommande 12 till 24 timmarna inom en 30—50 km (-50 —31 miles) radie med 75% noggrannhet.

	Soligt
	Halvklart
	Moln
	Regn
	Snö

TEMPERATUR OCH LUFTFUKTIGHET

För att växla temperaturenhet:

Tryck °C / °F.

För att automatiskt växla mellan sensorer:

Tryck och håll inne ▼ + MEM för att visa varje sensors data i 3s.

För att avsluta tryck ▲

För att växla mellan aktuellt, minimum och maximum värde för aktuell sensor:

Tryck MEM upprepade gånger.

För att radera minnet:

Tryck och håll inne MEM.

HALKWARNING

Om sensorn för kanal 1 mäter mellan -2°C, blinkar LED indikatorn och slutar att blinka när temperaturen är utanför detta område.

BAKGRUNDSBELYSNING

Tryck LIGHT för att tända bakgrundsbelysningen i 5 sekunder.

RESET

Tryck RESET för att återgå till grundinställningarna.

FÖRSIKTIGHETSÅTGÄRDER

• Använd endast nya batterier av rätt typ och storlek. Blanda inte nya och gamla batterier, eller olika typer av batterier.
• Gör dig inte av med gamla batterier genom a blanda dem med kommunalt osorterat avfall. Det är nödvändigt att sortera gamla batterier separat.
• Om du inte planerar att använda din produkten på ett tag, avlägsna batterierna. Batterier kan läcka kemikalier som kan skada elektroniska delar.
• Utsätt inte apparaten för kraftigt väld, stötar, damm, extrema temperaturer eller fukt.
• Utsätt inte produkten för vatten. Om du spiller vätska över den, torka omedelbart med en mjuk, luddfri trasa.
• Rengör inte apparaten med frätande eller slipand material.
• Mixtra inte med enhetens interna komponenter da detta kan påverka garantin.
• Av trycktekniska skäl, kan displaybilderna i denna manual skilja sig från dem i verkligheten.
• Förbrukad produkt måste sorteras som specialavfall på avsedd miljöstation och får inte slängas som vanligt restavfall.
• Innehållet I denna manual får ej kopieras utan tillverkarens medgivande.

3^ C

NOTERA

De tekniska specifikationerna för denna

produkt och innehållet I användarmanualen kan komma att ändras utan vidare upplysning.

NOTERA

Egenskaper och tillbehör kan skilja mellan olika länder. För mer information, kontakta ditt lokala inköpsställe. För att ladda ner en elektronisk version av manualen, vänligen besök

http://global.oregonscientific.com/customerSupport.php.

SPECIFICATIONER

TYP BESKRIVNING
HUVUDENHET
L x B x H	94 x 49 x 164 mm(3.70 x 1.93 x 6.46 tum)
Vikt 204g (7.2 oz) utan	batteri
Temperaturområde	-5°C till 50°C (23°F till 122°F)
Upplösning 0.1°C (0.1°F)
Sändningsfrekvens 433 MHz
Luftfuktighetsomr 25%	-95%
Luftfuktighetsuppl 1%
Drift	3 x UM-3 (AA)1.5 V batterier

FJÄRRENHET (THGR511)

L x B x H	96 x 50 x 22 mm(3.78 x 1.97 x 0.87 tum)
Vikt 49 g (1.7 oz)
Överföringsavständ 30m fri sikt
Temperaturområde	-20°C till 60°C(-4°F till 140°F)
Drift	2 x UM-4 (AAA)1.5 V batterier

OM OREGON SCIENTIFIC

Besök vår webbsajt www.oregonscientific.se för att ta reda på mer om Oregon Scientifics produkter.

Om du har några frågor är du välkommen att kontakta vår Kundtjänst på [e-mail].

Oregon Scientific Global Distribution Limited reserverar sig rätten att redigera och uttolka innehåll, terminologi och föreskrifter i denna manual samt att göra tillägg när som helst utan föregående meddelande. Om skillnader finns mellan den engelska versionen och andra språkversioner, gäller den engelska.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed deklarerar tillverkaren Oregon Scientific Global Distribution Limited att radioutrustning typ Trådlös VäderStation (Modell: BAR206X) Står i överensstämmelse med 2014/53/EU-direktiv. Den fullständiga texten av EU-försäkran om överensstämmelse finns tillgänglig på följande Internetadress :

http://global.oregonscientific.com/customerSupport.php.

CE

LÄNDER SOM OMFATTAS AV RED-DIREKTIVET

Alla länder inom EU, Schweiz CH

och Norge N

P/N: 300100678-00012-10 REV1.0 68/72

INFORMATION TILL ALLA ANVÄNDARE

I enlighet med de europeiska direktiven 2011/65/EU och 2012/19/EU, som hänsyftar till användning av farliga substanser i elektrisk och elektronisk apparatur liksom avyttring av avfall.

Symbolen med den överkryssade soptunnan som finns på apparaten, anger att produkten måste samlas upp och avyttras separat i förhållande till annat avfall när den fullgjort sin livstid.

Användaren mäste därför överlämna den utslitna apparaturen till lämpliga uppsamlingsställen för sorterat elektroniskt och elektrotekniskt avfall eller lämna tillbaka den till återförsäljaren på samma gång som han/hon köper en ny likvärdig apparat, enligt principen en gammal produkt i utbyte mot en ny. Lämplig sortering av den nedskrotade apparaturens olika delar för därpå följande återvinning, behandling och miljövänlig sanering bidrar till att undvika förorening av miljön och negativa effekter på hälsan, liksom att det gynnar återanvändning av de material som apparaturen är gjord av.

Om användaren nedskrotar produkten felaktigt medför det att sanktioner enligt gällande lagstiftning kommer att tillämpas.
