MANUALE UTENTE BAR206X OREGON SCIENTIFIC

Stazione Metereologica Wireless

Modello: BAR206X

MANUALE PER L'UTENTE

INDICE

Panoramica....2

Vista Anteriore 2

Vista Posteriore 2

Sensore Remoto....3

Operazioni Preliminari....3

Inserimento Delle Batterie ....3

Sensore Remoto ....3

Trasmissione Dei Dati Del Sensore......4

Orologio 4

Ricezione dell'ora 4

Impostazione Manuale Dell'ora 5

Previsioni meteorologiche 5

Temperatura e umidità 6

Allarme rischio gelate 6

Retroilluminazione....6

Funzione Reset 6

Precauzioni....6

Specifiche Tecniche 7

Informazioni Su Oregon Scientific ....7

Dichiarazione di Conformita' UE ....8

Informazione Agli Utenti....8

PANORAMICA

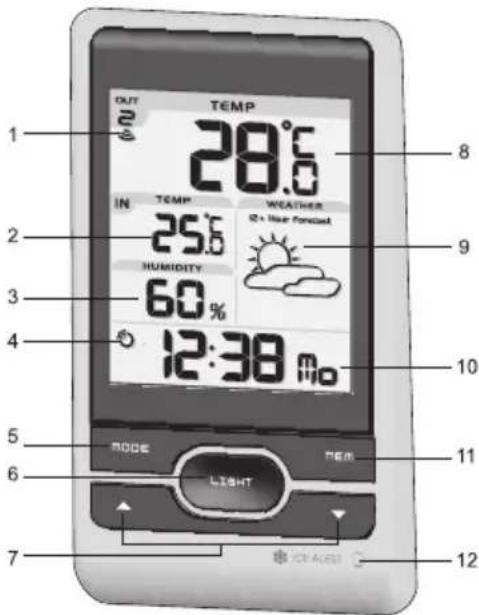

VISTA ANTERIORE (FIG 1)

OUT TEMP 28.0°C IN TEMP WEATHER 25.6 12+ Hour Forecast HUMIDITY 60% 12:38 mo MODE MEM LIGHT 11 12

1. Indicatore della ricezione del sensore remoto
2. Temperatura interna
3. Umidità interna
4. Indicatore della ricezione del segnale orario
5. MODE: consente di modificare le impostazioni / la visualizzazione
6. LIGHT: consente di attivare la retroilluminazione per 5 secondi

P/N: 300100678-00012-10 REV1.0

14/72

1. ▲ / ▼: consente di aumentare o diminuire l'impostazione e di attivare o disattivare il segnale di ricezione dell'ora
2. Temperatura esterna
3. Previsioni meteorologiche
4. Orologio con giorno della settimana
5. MEM: consente di visualizzare temperatura e umidità attuali, massime e minime
6. Indicatore LED allarme rischio gelate

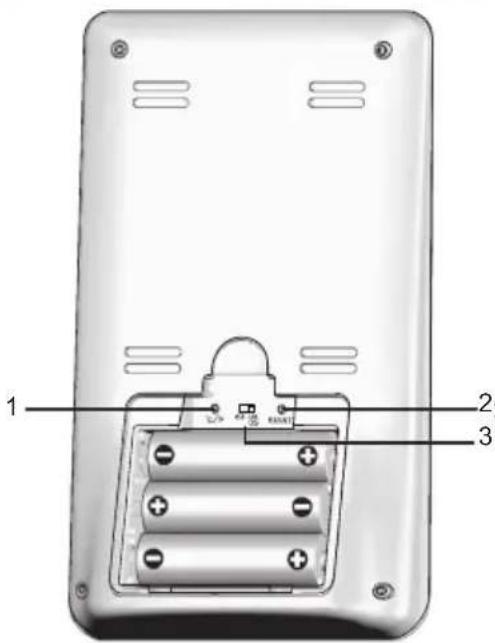

VISTA POSTERIORE (FIG 2)

1 2 3

1. °C / °F: consente di selezionare l'unità di misura della temperatura
2. RESET: consente di ripristinare i valori predefiniti dell'unità
3. EU / UK / US: consente di selezionare il segnale radio più vicino

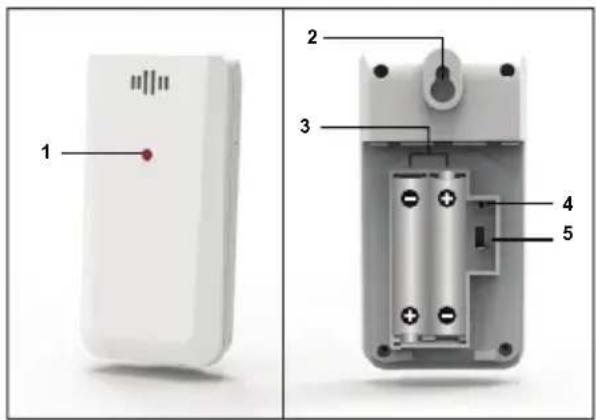

SENSORE REMOTO (FIG 3)

1 2 3 4 5

1. Indicatore LED di stato
2. Foro per fissaggio a parete
3. Vano batterie
4. Foro RESET
5. Selettore CHANNEL

OPERAZIONI PRELIMINARI

INSERIMENTO DELLE BATTERIE

1. Togliere il coperchio del vano batterie.
2. Inserire le batterie, rispettando la polarità indicata (FIG 2).
3. Premere RESET dopo ogni sostituzione di batteria.

POSIZIONE	SIGNIFICATO
Area orologio / sveglia e temperatura interna	Batterie dell'unità principale in esaurimento
Area temperatura esterna	Batterie del sensore in esaurimento

SENSORE REMOTO

L'unità principale è in grado di ricevere dati da un numero massimo di 3 sensori.

Installazione del sensore:

1. Aprire il vano batterie (see FIG 3).
2. Selezionare un canale, quindi premere RESET.
3. Chiudere il vano batterie.
4. Posizionare il sensore entro 30 m dall'unità principale utilizzando il supporto da tavolo o il foro per il montaggio a parete.

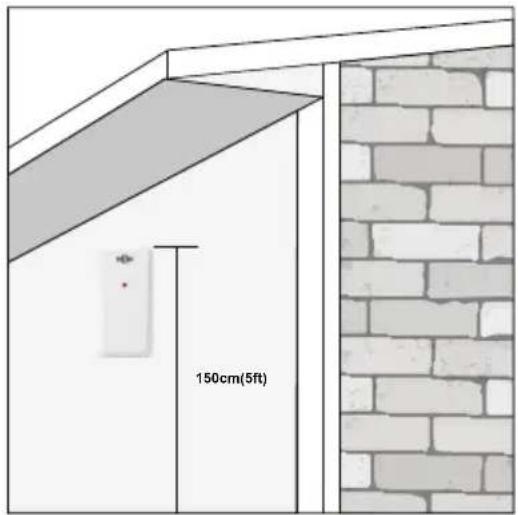

SUGGERIMENTO La collocazione ideale del sensore è un luogo all'esterno dell'abitazione ad un'altezza non superiore a 1½ metro, dove possa essere protetto da luce solare diretta o umidità per garantire la precisione delle rilevazioni.

NOTA Si consiglia di utilizzare batterie alcaline in caso di uso prolungato e batterie al litio in ambienti con temperature inferiori allo 0.

TRASMISSIONE DEI DATI DEL SENSORE

Ricerca di un sensore:

Tenere premuto ▲ MODE.

P/N: 300100678-00012-10 REV1.0

16/72

L'icona di ricezione del sensore nell'area relativa al sensore remoto ne indica lo stato:

ICONA DESCRIZIONE
	L’unità principale è alla ricerca del/i sensore/i.
	È stato rilevato un canale.
	Impossibile trovare il sensore.

SUGGERIMENTO Il campo di trasmissione può variare in base a molti fattori. è possibile dover provare diverse posizioni prima di ottenere i risultati migliori.

OROLOGIO

RICEZIONE DELL'ORA

Questo prodotto è progettato per sincronizzare automaticamente il proprio orologio con un segnale orario.

EU / UK:

Spostare la levetta EU / UK per selezionare il segnale da ricevere.

• EU: segnale DCF-77: entro 1500 km da Francoforte, Germania.
- UK: segnale MSF-60: entro 1500 km da Anthorn, Inghilterra.

US:

- Segnale WWVB-60: entro 3200 km da Fort Collins, Colorado.

Attivazione / disattivazione della ricezione del segnale:

Per attivare la ricezione del segnale, tenere premuto ▲, per disattivarla tenere premuto ▼

NOTA

Per la ricezione sono necessari dai 2 ai 10 minuti.

Se il segnale è debole, possono occorrere fino a 24 ore per riceverne uno valido. Se la ricezione non riesce, posizionare l'unità vicino a una finestra, tenere premuto ▲ per forzare la ricerca di un altro segnale.

Indicatore della ricezione del segnale dell'ora:

SEGNALE FORTE	SEGNALE DEBOLE	NESSUN SEGNALE

IMPOSTAZIONE MANUALE DELL'ORA

Per impostare l'ora manualmente, disattivare prima la ricezione del segnale.

1. Tenere premuto MODE.
2. Premere ▲ o ▼ per modificare le impostazioni.
3. Premere MODE per confermare.
4. L'ordine delle impostazioni è: time zone, formato ora 12 / 24, ora, minuto, anno, modalità calendario (giorno - mese / mese - giorno), mese, giorno e lingua.

P/N: 300100678-00012-10 REV1.0

17/72

EU: La differenza di fuso orario imposta l'orologio a + / - 23 ore dall'ora del segnale ricevuto.

US: Selezionare la zona relativa al fuso orario: (P) Pacific, (E) Eastern, (C) Central oppure (M) Mountain.

NOTA Le opzioni della lingua sono inglese (E), tedesco (D), francese (F), italiano (I) e spagnolo (S).

Sezione della modalità di visualizzazione:

Premere MODE per scegliere tra ora con secondi / giorno della settimana / calendario.

PREVISIONI METEOROLOGICHE

Questo prodotto è in grado di mostrare le previsioni meteorologiche per le successive 12-24 ore entro un raggio di 30-50 km con una precisione del 75%.

	Sereno
	Parzialmente nuvoloso
	Nuvoloso
	Pioggia
	Neve

TEMPERATURA E UMIDITÀ

Selezione delle unità di misura della temperatura:

Premere °C / °F.

Attivazione della ricerca automatica tra i sensori:

Tenere premuto ▼ + MEM per visualizzare i dati di ciascun sensore per 3 secondi.

Per terminare, premere ▼.

Alternanza delle rilevazioni attuale, minima e massima del sensore selezionato:

Premere ripetutamente MEM.

Cancellazione delle rilevazioni:

Tenere premuto MEM.

ALLARME RISCHIO GELATE

Se la temperatura rilevata dal sensore posizionato sul canale 1 scende tra i 3°C e i -2°C, l'indicatore LED lampeggia e smetterà di lampeggiare quando la temperatura sarà uscita da questa fascia.

RETROILLUMINAZIONE

Premere LIGHT per attivare la retroilluminazione per 5 secondi.

FUNZIONE RESET

Premere RESET per ripristinare le impostazioni predefinite dell'unità.

P/N: 300100678-00012-10 REV1.0

18/72

PRECAUZIONI

• Usa batteria nuove della misura e tipologia richiesta. Non utilizzare combinazioni di batterie vecchie e nuove o di tipi diversi.
• Non smaltire le batterie vecchie nei rifiuti urbani indifferenziati. È necessario un trattamento speciale per la raccolta di questo tipo di rifiuti.
• Se non si intende utilizzare prodotto per un lungo periodo, rimuovi le batterie. Queste possono perdere elementi chimici che potrebbero danneggiare le parti elettroniche.
• Non sottoporre il prodotto a forza eccessiva, urti, polvere, temperatura o umidità.
• Non immergere l'unità in acqua. Se si versa del liquido sul prodotto, asciugarlo immediatamente con un panno morbido e privo di lanugine.
• Non pulire l'unità con materiali abrasivi, corrosivi o contenenti alcool, in quanto possono causare danni.
• Non manomettere i componenti interni dell'unità. Questo invalida la garanzia.
• Le immagini del manuale possono differire dalla realtà.
• Al momento dello smaltimento del prodotto, conferirlo ai centri di raccolta specifici.
• Il contenuto di questo manuale non può essere riprodotto senza il permesso del produttore.

NOTA Le specifiche tecniche del prodotto e il contenuto del manuale per l'utente possono essere modificati senza preavviso.

NOTA Caratteristiche e accessori non disponibili in tutti i paesi. Per ulteriori informazioni, rivolgersi al proprio rivenditore. Si prega di visitare il sito http://global.oregonscientific.com/customerSupport.php per scaricare una versione elettronica del manuale.

SPECIFICHE TECNICHE

TIPO DESCRIZIONE
UNITÀ PRINCIPALE
L x P x H 94 x 49 x 164 mm
Peso 204 g (batterie escluse)
Campo di misurazionedella temperatura	da -5°C a 50 °C
Risoluzione 0.1 °C (0.1 °F)
Frequenza segnale 433 MHz
Campo di misurazioneumidità	25% - 95%
Risoluzione umidità 1%
Alimentazione	3 batterie UM-3 (AA)da 1.5V

UNITÀ REMOTA (THGR511)
L x P x H 96 x 50 x 22 mm
Peso 49 g
Campo di trasmissione 30 m senza ostruzioni
Campo di misurazione della temperatura	da -20°C a 60°C
Alimentazione	2 batterie UM-4 (AAA) da 1.5 V

INFORMAZIONI SU OREGON SCIENTIFIC

Per richiedere informazioni, contattate il nostro Servizio Clienti al seguente collegamento: https://www.nital.it/contatti/index.php.

Oregon Scientific Global Distribution Limited si riserva il diritto di interpretare e definire eventuali contenuti, termini e disposizioni contenuti in questo manuale per l'utente e di modificarli, a sua esclusiva discrezione, in qualsiasi momento e senza preavviso. Nella misura in cui risultassero incongruenze tra la versione in inglese e quelle in altre lingue, farà fede la versione in inglese.

DICHIARAZIONE DI CONFORMITA' UE

Con la presente il fabbricante, Oregon Scientific Global Distribution Limited, dichiara che questo tipo di apparecchiatura Stazione Metereologica Wireless (Modello: BAR206X) è conforme alla direttiva 2014/53/UE. Il testo completo della Dichiarazione di Conformità UE è disponibile al seguente indirizzo internet : http://global.oregonscientific.com/customerSupport.php.

CE

PAESI CONFORMI ALLA DIRETTIVA RED

Tutti I Paesi UE, Svizzera CH

e Norvegia N

INFORMAZIONE AGLI UTENTI

Ai sensi dell'art.26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)" ed ai sensi .22 del Decreto Legislativo 188 del 20 novembre "Attuazione della direttiva 2013/56/EU rmente pile, accumulatori e relativi rifiuti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti per permetterne un adeguato trattamento e riciclo.

P/N: 300100678-00012-10 REV1.0 20/72

Si ricorda che le pile/accumulatori devono essere rimosse dall'apparecchiatura prima che questa sia conferita come rifiuto. Per rimuovere le pile/ accumulatori fare riferimento alle specifiche indicazioni riportate nel manuale d'uso.

L'utente dovrà, pertanto, conferire gratuitamente l'apparecchiatura e la pila giunta a fine vita agli idonei centri comunali di raccoltadifferenziata dei rifiuti elettrici ed elettronici, oppure riconsegnarle al rivenditore secondo le seguenti modalità:

- sia pile portatili sia apparecchiature di piccole dimensioni, ovvero con almeno un lato esterno non superiore a 25 cm, è prevista la consegna gratuita senza obbligo di acquisto presso i negozi con una superficie di vendita delle apparecchiature elettriche ed elettroniche superiore ai 400 mq. Per negozi con dimensioni inferiori, tale modalità è facoltativa.

- per apparecchiature con dimensioni superiori a 25 cm, è prevista la consegna in tutti i punti di vendita in modalità 1 contro 1, ovvero la consegna al rivenditore potrà avvenire solo all'atto dell'acquisto di un nuovo prodotto equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura e delle pile/accumulatori dismessi al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui essi sono composti.

Lo smaltimento abusivo di apparecchiature, pile ed accumulatori da parte dell'utente comporta l'applicazione delle sanzioni di cui alla corrente normativa di legge.
