GEBRUIKSAANWIJZING BAR206X OREGON SCIENTIFIC

Plaats de Battierijen ....3

Buitensensor 3

Sensor Gegevens Verzending ....4

Klok 4

Klok ontvangst....4

Klok Handmatig Instellen....5

Weersverwachting 5

Temperatuur EN Vochtigheid 6

Vorstwaarschuwing 6

Schermverlichting....6

Reset 6

Waarschuwingen 6

Specifications....7

Over Oregon Scientific....7

EU Conformiteits Verklaring....7

Informatie Voor de Gebruikers 8

OVERZICHT

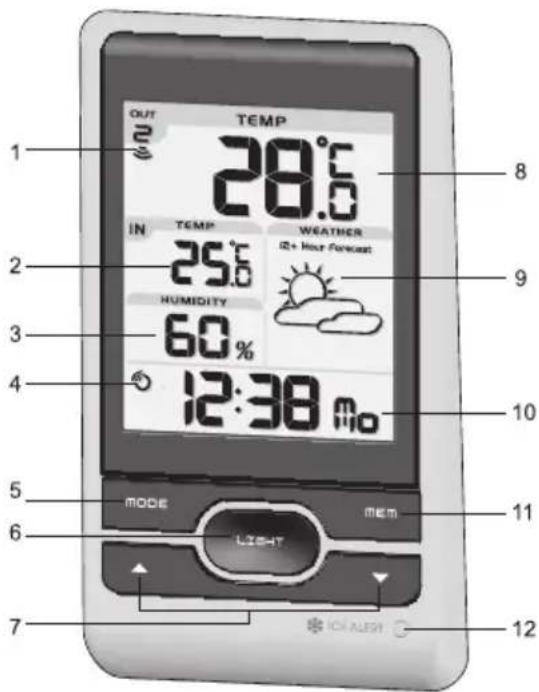

VOORKANT (FIG 1)

OUT TEMP 28.0 IN TEMP WEATHER 25.6 HUMIDITY 60% 12:38 m/s MODE MEM 11 6 7 ICLALER 12

1. Ontvangstindicator buitensensor
2. Binnentemperatuur
3. Binnenvochtigheid
4. Ontvangstindicator van kloksignaal
5. MODE: Instellingen / Scherm Aanpassen
6. LIGHT: Activeer schermverlichting voor 5 seconden

P/N: 300100678-00012-10 REV1.0

54/72

1. ▲/▼: Verhogen / verlagen instelling; aanzetten / uitzetten klok ontvangstsignaal
2. Buitentemperatuur
3. Weersverwachting
4. Klok met dag van de week
5. MEM: Bekijk huidige maximum en minimum temperatuur / vochtigheid
6. Indicator-LED vorstwaarschuwing

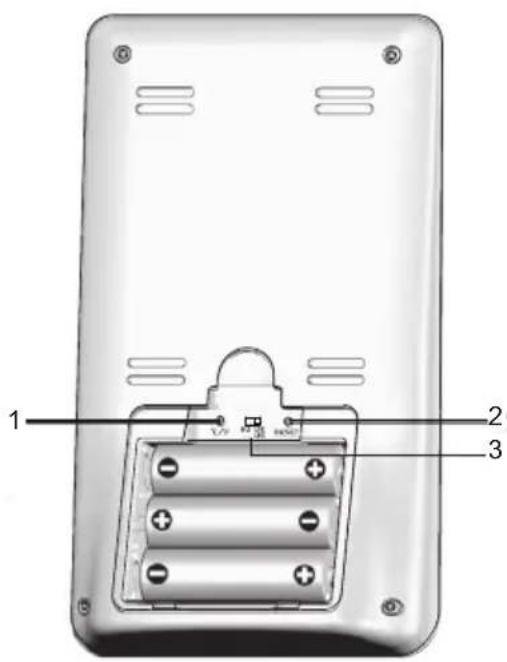

ACHTERKANT (FIG 2)

1 2 3

1. °C / °F: Temperatuureenheid Selecteren
2. RESET: Het apparaat terugzetten op standaardinstellingen
3. EU / UK / US: Selecteer dichtstbijzijnde kloksignaal

1. Statusindicator LED
2. Muurbevestigingsgat
3. Batterijvak
4. RESET gat
5. KANAAL schakelaar

STARTEN

PLAATS DE BATTERIJEN

1. Verwijder het klepje van het batterijvak.
2. Plaats de batterijen volgens de aangegeven polariteit. (Zie FIG 2).
3. Druk altijd op RESET wanneer u de batterijen vervangen heeft.

LOCATIE	BETEKENIS
Klok / Alarm	Batterij van het apparaat zwak
Buitentemperatuur- en -vochtigheidsvak	Batterij sensor zwak

BUITENSENSOR

Het apparaat kan gegevens verzamelen van tot 3 sensoren.

Om de sensor in te stellen:

1. Open het batterijvak (Zie FIG 3).
2. Selecteer een kanaal en druk op RESET.
3. Sluit het batterijvak.
4. Plaats de sensor binnen 30m (98 ft) van het basisstation door middel van tafelstandaard of muurbevestiging.

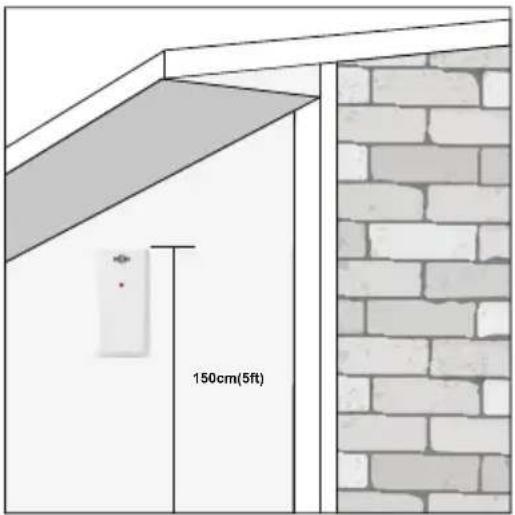

TIP De ideale plek voor nauwkeurige metingen van de sensor zou een locatie buitenshuis, op een hoogte van niet meer dan anderhalve meter zijn, waar geen negatieve invloed van direct zonlicht of overvloedige vochtigheid is.

NB Wij raden u aan alkalinebatterijen te gebruiken voor langdurig gebruik en lithium batterijen bij temperaturen onder het vriespunt.

SENSOR GEGEVENS VERZENDING

Om een sensor te zoeken:

Houd ▲ + MODE ingedrukt.

P/N: 300100678-00012-10 REV1.0 56/72

Het sensorontvangsticoon in het buitensensorvak geeft de status weer:

ICOON BESCHRIJVING
	Het apparaat zoekt sensor(en).
	Kanaal gevonden.
	De sensor kan niet gevonden worden.

TIP Het zendbereik kan variëren, afhankelijk van allerlei factoren. U kunt het best verschillende plekken uitproberen om de beste voor uw sensor te vinden.

KLOK

KLOK ONTVANGST

Dit product is ontworpen om zijn klok automatisch te synchroniseren door middel van een kloksignaal.

EU / UK:

Schuif de EU / UK schakelaar naar het te ontvangen signaal.

• EU: DCF-77 signaal: binnen 1500 km (932 mijl) van Frankfurt, Duitsland.
- UK: MSF-60 signaal: binnen 1500 km (932 mijl) van Anthorn, Engeland.

US:

- WWVB-60 signaal: binnen 3200km (2000 mijl) van Fort Collins, Colorado (VS).

Om signaalontvangst aan/uit te zetten:

Houd ▲ ingedrukt om signaalontvangst aan te zetten of ▼ om het uit te zetten.

NB Synchronisatie kan 2-10 minuten duren. Als het signaal zwak is, kan het tot 24 uur duren om een geldig signaal te ontvangen. Indien geen signaal gevonden wordt, zet het apparaat dan bij een raam en houd ingedrukt om het zoeken naar een signaal te forceren.

Ontvangstindicator van kloksignaal:

STERK SIGNAAL	ZWAK SIGNAAL	GEEN SIGNAAL

KLOK HANDMATIG INSTELLEN

Om de klok handmatig in te stellen, moet u eerst signaalontvangst uit zetten.

1. Houd MODE ingedrukt.
2. Druk ▲ of ▼om de instellingen te wijzigen.
3. Druk op MODE om te bevestigen.
4. De volgorde van instellingen is: tijdzone, 12 / 24 uur formaat, uren, minuten, jaar, kalendermodus (dag -maand / maand - dag), maand, dag en taal.

EU: De tijdzone stelt de klok in op tot + / -23 uur van het ontvangen kloksignaal.

US: Selecteer de tijdzone: (P) Westkust, (E) Oostkust, (C) Centraal, of (M) Gebergte.

NB De beschikbare talen zijn Engels (E), Duits (D), Frans (F), Italiaans (I) en Spaans (S).

Om de weergavemodus te selecteren:

Druk MODE om te kiezen tussen weergave van klok met seconden / weekdag / kalender.

WEERSVERWACHTING

Dit product voorspelt de volgende 12 tot 24 uur weer in een straal van 30-50 km (19-31 mijl) met een nauwkeurigheid van 75%.

	Zonnig
	Half Bewolkt
	Bewolkt
	Regenachtig
	Sneeuw

Om de temperatuureenheid in te stellen:

Druk °C / °F.

Om automatisch door de sensoren te schakelen (auto-scan):

Houd ▼ + MEM ingedrukt om de gegevens van elke sensor 3 seconden weer te geven.

Houd ▲ ingedrukt om te stoppen.

Om te kiezen tussen huidige, minimum en maximum gegevens van de geselecteerde sensor:

Druk herhaaldelijk op MEM.

Om de gegevens te wissen:

Houd MEM ingedrukt.

VORSTWAARSCHUWING

Als de sensor op kanaal 1 tussen de 3°C tot -2°C (37°F tot 28°F) komt, zal de indicator-LED gaan knipperen, en hij zal weer stoppen wanneer de temperatuur weer buiten deze zone gaat.

SCHERMVERLICHTING

Druk LIGHT om de schermverlichting gedurende 5 seconden te activeren.

RESET

Druk RESET om de standaardinstellingen te gebruiken.

P/N: 300100678-00012-10 REV1.0 58/72

WAARSCHUWINGEN

• Gebruik alleen nieuwe batterijen van de juiste grootte en het juiste type. Gebruik geen oude en nieuwe batterijen of batterijen van verschillende types samen.
• Gooi oude batterijen niet bij het gewone huisvuil. Een afzonderlijke ophaling en speciale verwerking is vereist.
• Als u de product niet langdurig gebruikt, verwijder dan de batterijen. Batterijen kunnen chemicaliën lekken die de elektronische onderdelen kunnen schaden.
• Stel het apparaat niet bloot aan extreme klappen, schokken, stof, temperatuur of vochtigheid.
• Dompel het product nooit onder in water. Als u water over het apparaat morst, droog het dan onmiddellijk af met een zachte stofvrije doek.
• Reinig het apparaat niet met krassende of bijtende materialen.
• Laat de interne componenten met rust. Anders kan dit de garantie beïnvloeden.
• De in deze handleiding weergegeven plaatjes kunnen afwijken van de werkelijkheid.
• Wanneer u dit product weg gooit, zorg dan dat het opgehaald wordt door de daarvoor bestemde afvaldienst.
• De inhoud van deze handleiding mag niet worden vermenigvuldigd zonder toestemming van de fabrikant.

NB De technische specificaties van dit product en de inhoud van de handleiding zijn zonder voorafgaande waarschuwing aan veranderingen onderhevig.
NB Niet alle functies en accessoires zijn beschikbaar in alle landen. Neem contact op met uw plaatselijke verkooppunt voor meer informatie. U kunt een elektronische versie van deze handleiding downloaden op http://global.oregonscientific.com/customerSupport.php.

SPECIFICATIES

TYPE BESCHRIJVING
BASISSTATION
L x B x H	94 x 49 x 164 mm(3.70 x 1.93 x 6.46 in)
Gewicht	204 g (7.2 oz) zonder batterij
Temperatuurbereik	-5°C tot 50 °C(23 °F tot 122 °F)
Resolutie 0.1 °C (0.1 °F)
Signaalfrequentie 433 MHz
Vochtigheidsbereik 25% - 95%
Resolutie vochtigheid 1%
Voeding	3 x UM-3 (AA) 1.5V batterijen

Bezoek onze website www.oregonscientific.com voor meer informatie over de producten van Oregon Scientific.

Mocht u vragen hebben, neem dan contact op met onze klantenservice op [e-mail].

Oregon Scientific Global Distribution Limited behoudt zich het recht voor enige inhoud, bepalingen en voorwaarden in deze gebruikershandleiding te interpreteren en deze te allen tijde naar eigen inzicht en zonder voorafgaande kennisgeving te wijzigen. Met dien verstande dat, indien er enige inconsistentie bestaat tussen de Engelstalige versie en een versie in enige andere taal, de Engelse versie bindend is.

EU CONFORMITEITS VERKLARING

Hierbij de fabrikant, Oregon Scientific Global Distribution Limited, verklaart dat de radio equipment soort Draadloos weerstation (Model: BAR206X) in overeenstemming is met 2014/53/EU-richtlijn. De volledige tekst van de verklaring van overeenstemming EU is beschikbaar op het volgende internetadres: http://global.oregonscientific.com/customerSupport.php.

CE

LANDEN DIE ONDERWORPEN AAN RED

Alle EU landen, Zwitserland CH

en Noorwegen N

P/N: 300100678-00012-10 REV1.0 60/72

INFORMATIE VOOR DE GEBRUIKERS

Krachtens de EG-richtlijnen 2011/65/EU en 2012/19/EU met betrekking tot de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en de ing van deze apparatuur.

Het symbool van de doorstreepte vuilnisbak aangebracht op de apparatuur geeft aan dat het product op het einde van zijn levensduur afzonderlijk van het ander afval afgedankt moet worden.

De gebruiker dient de apparatuur op het einde van zijn levensduur dus toe te vertrouwen aan een geschikt centrum voor de gscheden verwerking van elektronisch en elektrotechnisch afval, of aan de verkoper te bezorgen bij de aankoop van een nieuwe apparatuur van gelijkaardig type, in de verhouding één tot één.

De correcte gescheiden omhaling voor de latere recyclage, verwerking en milieuvriendelijke vernietiging van de apparatuur draagt bij tot het voorkomen van mogelijke negatieve invloeden op het milieu en de gezondheid en bevordert de recyclage van de materialen waarvan de apparatuur samengesteld is.

De abusievelijk afdanking van het product vanwege de gebruiker geeft aanleiding tot de toepassing van administra-tieve boetes volgens de wetgeving.
