BAR206X - Station Météo OREGON SCIENTIFIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo sans fil
Marque et modèle	Oregon Scientific BAR206X
Dimensions (unité principale)	94 x 49 x 164 mm
Poids (sans piles)	204 g
Alimentation (unité principale)	3 piles UM-3 (AA) 1,5 V
Alimentation (sonde)	2 piles UM-4 (AAA) 1,5 V
Canal radio	433 MHz
Portée de transmission	30 m (98 pieds) sans obstacle
Plage de température intérieure	-5 °C à 50 °C (23 °F à 122 °F)
Plage de température extérieure (sonde)	-20 °C à 60 °C (-4 °F à 140 °F)
Résolution température	0,1 °C (0,1 °F)
Plage d'humidité intérieure	25% à 95%
Résolution humidité	1%
Nombre maximum de sondes	3
Fonctions	Horloge radio-pilotée (DCF-77, MSF-60, WWVB-60), prévision météo 12-24h (icônes), température/humidité intérieure et extérieure, affichage des valeurs max/min, alerte de gel, rétro-éclairage, sélection de l'unité °C/°F
Langues disponibles (jour de la semaine)	Anglais, allemand, français, italien, espagnol
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits corrosifs ou abrasifs. Ne pas immerger dans l'eau.
Sécurité	Utiliser uniquement des piles neuves de taille requise. Ne pas mélanger piles anciennes et neuves. Retirer les piles en cas de non-utilisation prolongée. Ne pas ouvrir l'appareil (garantie annulée).
Pièces détachées et réparabilité	Bouton RESET pour restaurer les réglages par défaut. Aucune pièce détachable par l'utilisateur. Pour toute réparation, contacter le service client.
Informations générales	Conforme à la directive RED 2014/53/UE. Pile usagée : ne pas jeter avec les déchets ménagers, recycler. Visitez www.oregonscientific.fr pour plus d'informations.

FOIRE AUX QUESTIONS - BAR206X OREGON SCIENTIFIC

Comment insérer les piles dans l'unité principale et la sonde ?

Pour l'unité principale, ouvrez le compartiment des piles au dos et insérez 3 piles AA en respectant les polarités. Pour la sonde, ouvrez le couvercle, insérez 2 piles AAA, puis appuyez sur RESET. Utilisez des piles alcalines pour une longue durée et des piles lithium pour les températures très basses.

Comment connecter la sonde sans fil à l'unité principale ?

Après avoir inséré les piles dans la sonde, sélectionnez un canal (1, 2 ou 3) à l'aide du bouton CHANNEL, puis appuyez sur RESET. Sur l'unité principale, appuyez simultanément sur ▲ et MODE pour lancer la recherche. L'icône de réception clignotera, puis deviendra fixe lorsque le capteur est trouvé.

Comment régler l'horloge manuellement ?

Désactivez d'abord la réception automatique en maintenant ▼ enfoncé. Ensuite, maintenez MODE enfoncé pour entrer dans les réglages. Utilisez ▲ ou ▼ pour modifier les valeurs (fuseau horaire, format 12/24, heure, minute, année, calendrier, langue) et confirmez avec MODE.

Comment interpréter les icônes météo ?

Les icônes affichent une prévision pour les 12 à 24 heures : ensoleillé, partiellement nuageux, nuageux, pluvieux et neige. La fiabilité est d'environ 75 % dans un rayon de 30 à 50 km.

Comment activer ou désactiver l'alerte de gel ?

L'alerte de gel est automatique : elle se déclenche lorsque la température du capteur sur le canal 1 se situe entre -2°C et 3°C. Le voyant LED clignote et une icône s'affiche. Aucun réglage manuel n'est nécessaire.

Comment changer l'affichage entre température intérieure et extérieure ?

Appuyez sur MODE pour faire défiler les affichages : horloge, température intérieure, température extérieure. Pour voir les valeurs max/min de la sonde, appuyez plusieurs fois sur MEM. Pour effacer les max/min, maintenez MEM enfoncé.

Que faire si l'unité principale n'affiche pas de données de la sonde ?

Vérifiez que la sonde est à moins de 30 mètres de l'unité principale et qu'il n'y a pas d'obstacles majeurs. Assurez-vous que les piles sont correctement installées et que le canal est bien sélectionné. Appuyez sur ▲ + MODE pour forcer une recherche.

Comment sélectionner l'unité de température (°C ou °F) ?

Utilisez le bouton °C/°F situé à l'arrière de l'unité principale. Chaque pression bascule entre Celsius et Fahrenheit.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. N'utilisez jamais de produits abrasifs ou corrosifs. Ne plongez jamais l'appareil dans l'eau. Si du liquide est renversé, séchez immédiatement.

Où trouver des informations supplémentaires ou contacter le service client ?

Visitez le site www.oregonscientific.fr ou envoyez un e-mail à [e-mail]. Vous pouvez aussi télécharger le manuel complet au format PDF sur le site global.oregonscientific.com/customerSupport.php.

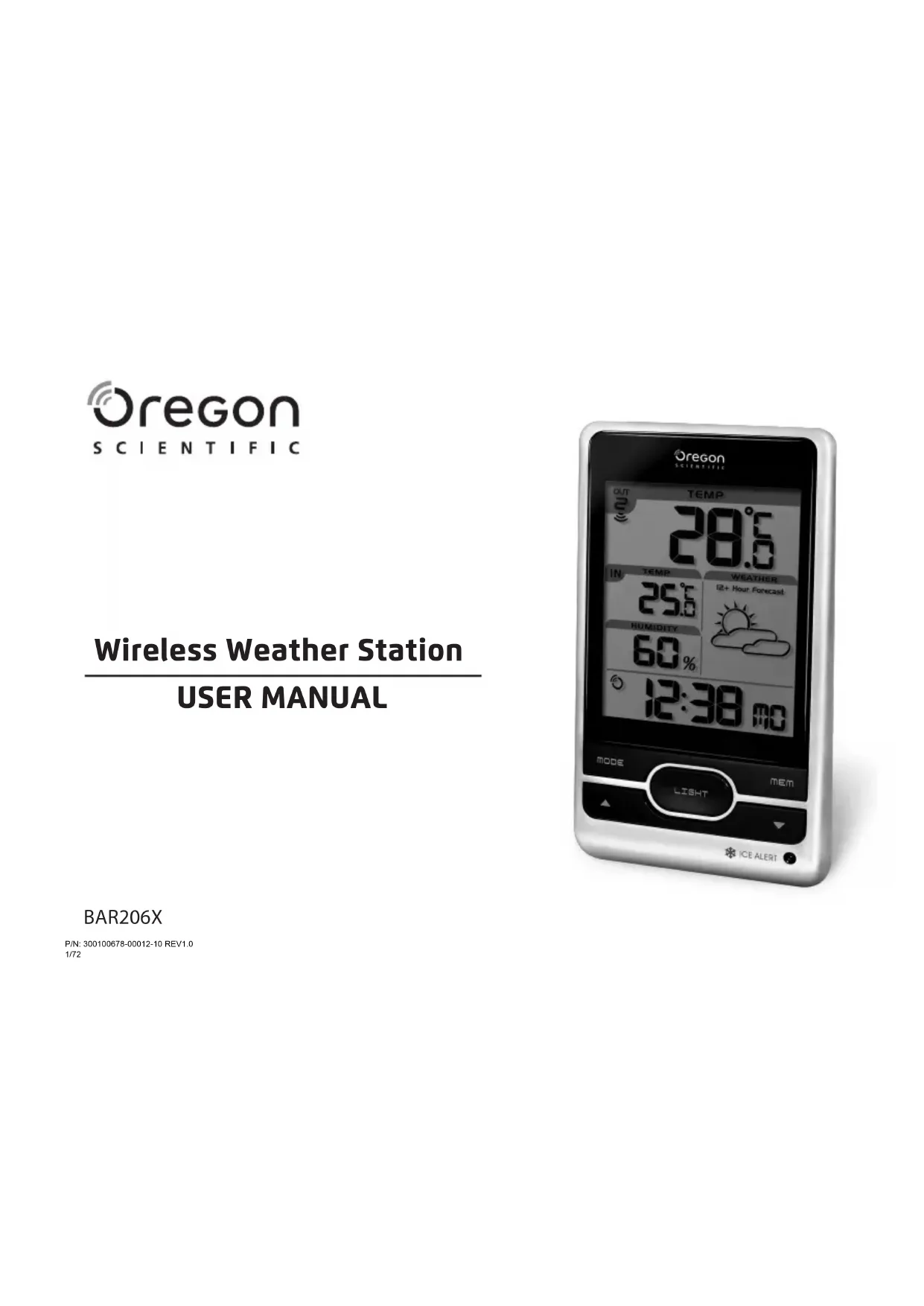

MODE D'EMPLOI BAR206X OREGON SCIENTIFIC

Station météo sans fil

Modèle: BAR206X

MANUEL DE L'UTILISATEUR

TABLE DES MATIERES

Vue D'ensemble 2

Face Avant....2

Face Arrière....2

Sonde sans fil....3

Pour Commencer....3

Insérez les Piles....3

Sonde sans fil....3

Transmission Des Données Du Capteur......4

Horloge 4

Réception de l'horloge....4

Régler Manuellement L'horloge ....5

Prévision Météo ....5

Température et Humidité....6

Avertisseur de Gel....6

Rétro-éclairage....6

Reinitialiser (Reset) 6

Précautions ......6

Caracteristiques....7

À Propos de Oregon Scientific....7

UE Déclaration de Conformité....8

Informations Aux Usagers 8

VUE D'ENSEMBLE

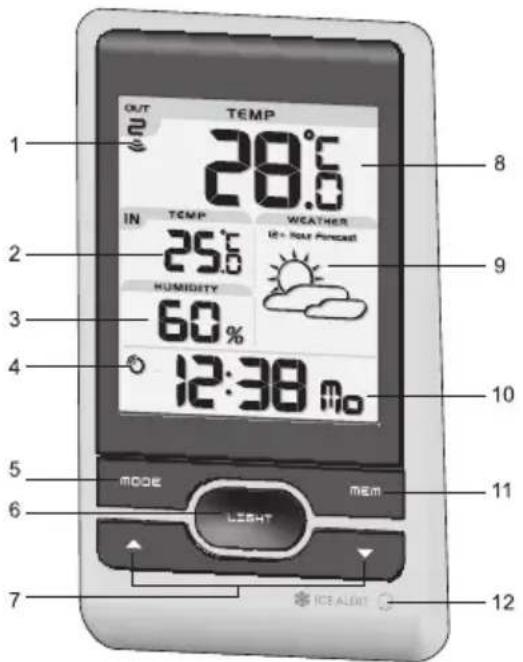

FACE AVANT (FIG 1)

1. Indicateur de réception de la sonde à distance
2. Température intérieure
3. Humidité intérieure
4. Indicateur de réception du signal de l'horloge
5. MODE: Changez les réglages / l'affichage
6. LIGHT: Permet d'activer le rétro-éclairage pendant 5 secondes

P/N: 300100678-00012-10 REV1.0

22/72

1. ▲/▼: Augmente / diminue les réglages ; active / désactive le signal de réception de l'horloge
2. Température extérieure
3. Prévision météorologique
4. Horloge avec les jours de la semaine
5. MEM: Affichage de la température et de l'humidité actuelle/maximum/minimum
6. Indicateur LED d'alarme de gel

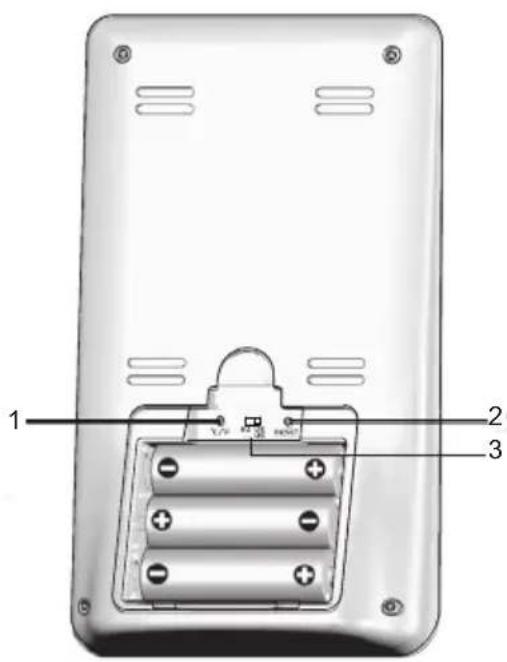

FACE ARRIÈRE (FIG 2)

1. °C / °F: Sélectionner l'unité de mesure de température
2. REINITIALISER (RESET): Réinitialiser l'appareil aux réglages par défaut
3. EU / UK / US: Sélectionne le signal radio le plus proche

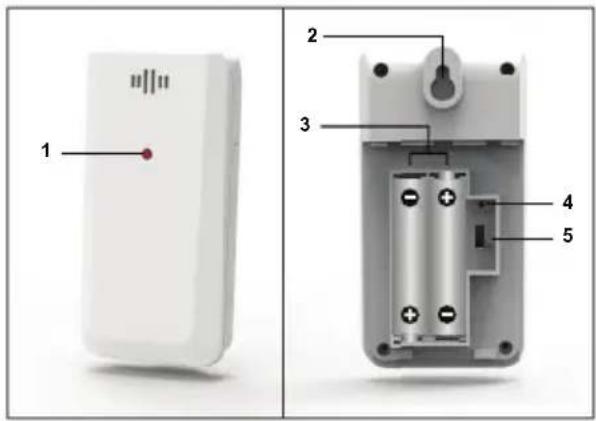

SONDE SANS FIL (FIG 3)

1. Indicateur d'état LED
2. Trou de fixation murale
3. Compartiment des piles
4. Fente REINITIALISER (reset)
5. Bouton CANAL (channel)

POUR COMMENCER

INSÉREZ LES PILES

1. Retirez le couvercle du compartiment des piles.
2. Insérez les piles en respectant les polarités (voir FIG 2).
3. Appuyez sur REINITIALISER (RESET) après chaque changement de piles.

EMPLACEMENT	SIGNIFICATION
Zone horloge / alarme et température intérieure	Piles faibles de l'appareil principal
Zone de température extérieure	Piles faibles du capteur

SONDE SANS FIL

L'appareil principal est à même de collecter les données de 3 sondes maximum.

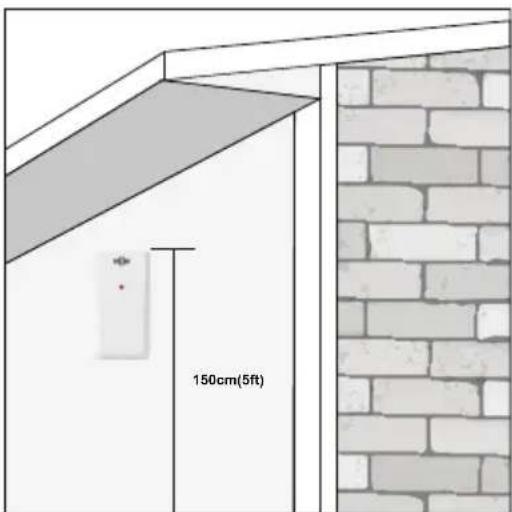

Pour installer le capteur:

1. Ouvrez le couvercle du compartiment des piles (voir FIG 3).
2. Sélectionnez un canal puis appuyez sur RESET.
3. Fermez le couvercle du compartiment des piles.
4. Installez le capteur à 30 m maximum (98 pieds) de l'appareil principal à l'aide du support de table ou de la fixation murale.

ASTUCE Les emplacements idéaux pour le capteur sont dans tout endroit extérieur à l'habitat, à une hauteur ne dépassant pas les 1.5m (5 pieds) et permettant de le protéger contre la lumière directe du soleil ou de conditions humides, afin d'obtenir une lecture précise.

REMARQUE Utilisez des piles alcalines pour un usage prolongé et des piles au lithium pour la consommation lors de basses températures (gel).

TRANSMISSION DES DONNEES DU CAPTEUR

Pour rechercher un capteur: Appuyez et maintenez la touche ▲ + MODE.

L'icône de réception du capteur située dans la zone de la sonde à distance, indique l'état :

ICONE DESCRIPTION
	L'appareil principal est à la recherche du/des capteur(s).
	Un canal a été trouvé.
	Le capteur est introuvable.

ASTUCE La portée de transmission peut varier en fonction de plusieurs facteurs. Vous pouvez essayer plusieurs emplacements, afin d'obtenir les meilleurs résultats possibles.

HORLOGE

RÉCEPTION DE L'HORLOGE

Ce produit est conçu pour synchroniser automatiquement l'horloge avec le signal radio.

EU / UK:

Positionnez l'encoche EU / UK pour sélectionner le signal à recevoir.

• EU: Signal DCF-77: dans un rayon de 1500 (932 miles) depuis Frankfort, Allemagne.
• UK: Signal MSF-60: dans un rayon de 1500 (932 miles) depuis Anthorn, Angleterre.

US:

• Signal WWVB-60: dans un rayon de 3200 km (2000 miles) de Fort Collins, Colorado.

Pour activer / désactiver le signal de réception:

Appuyez et maintenez ▲ pour activer ou ▼ pour désactiver la réception du signal.

REMARQUE La réception prend entre 2 et 10 minutes.

Si le signal est faible, 24 heures peuvent être nécessaires pour obtenir un signal valide. Si la réception échoue, positionnez votre appareil à proximité d'une appuyez et maintenez ▲pour forcer la recherche de signal.

Indicateur de réception du signal de l'Horloge:

SIGNALFORT	SIGNALFAIBLE	AUCUN SIGNAL

RÉGLER MANUELLEMENT L'HORLOGE

Pour régler manuellement l'horloge, vous devez, d'abord, désactiver la réception du signal.

1. Appuyez et maintenez la touche MODE.
2. Appuyez sur ▲ ou ▼ pour modifier les réglages.
3. Appuyez sur MODE pour confirmer.
4. Les réglages s'effectuent dans l'ordre suivant : fuseau horaire, format 12/24 heures, heure, minute, année, mode calendrier mois/jour, jour/mois, mois et langue.

0100678-00012-10 REV1.0

25/72

EU: La fonction fuseau horaire règle l'horloge à +/- 23 heures de l'heure du signal reçu.

US: Sélectionnez le fuseau horaire: Heure Pacifique (P), des Montagnes (M), Centrale (C) ou de la Côte Est (E).

REMARQUE les langues disponibles sont l'anglais (E), l'allemand (D), le français (F), l'italien (I) et l'espagnol (S).

Pour sélectionner le mode d'affichage:

Appuyez sur MODE pour choisir l'affichage de l'horloge avec les secondes / jours de la semaine / calendrier. fenêtre,

PRÉVISION MÉTÉO

Ce produit vous permet de savoir les prév météorologiques pour les 12 à 24 heures dans un rayon de 30 à 50 Km (19-31 miles) avec un taux de fiabilité de 75 %.

	Ensoleillé
to...	Partiellement nuageux
	Nuageux
	Pluvieux
	Neige

TEMPÉRATURE ET HUMIDITÉ

Pour sélectionner l'unité de température:

Appuyez sur °C / °F.

Pour activer l'auto balayage entre les sondes sans fil:

Appuyez et maintenez ▼ + MEM pour afficher les données relatives à chaque sonde pendant secondes.

Pour terminer, appuyez sur ▲.

Pour alterner entre les relevés actuels, maximum et minimum de la sonde sans fil sélectionnée:

Appuyez plusieurs fois sur MEM.

Pour effacer les relevés:

Appuyez et maintenez MEM.

AVERTISSEUR DE GEL

Si le canal 1 du capteur chute dans une température entre 3°C à -2°C (37°F à 28°F), l'indicateur LED clignotera et s'arrêtera de clignoter une fois que la température sera hors de cette plage de températures.

RÉTRO-ÉCLAIRAGE

Appuyez sur LIGHT pour activer le rétro-éclairage pendant 5 secondes.

REINITIALISER (RESET)

Appuyez sur REINITIALISER (reset) pour que l'appareil revienne aux réglages par défaut.

6

P/N: 300100678-00012-10 REV1.0 26/72

PRÉCAUTIONS

- Utiliser uniquement des piles neuves du type de la taille requise. Ne pas mélanger des piles anciennes et des piles neuves, ou différentes sortes de piles.

Ne pas jeter les piles usagées avec les déc communs. Jeter les piles dans les bacs de collecte destinés au recyclage des piles usagées.

• Enlever les piles si vous n'utilisez pas le pro durant une longue période. Les piles peuvent libérer des produits chimiques qui peuvent endommager les composants électroniques.
• Ne pas soumettre le produit à une force excessive, au choc, à la poussière, aux changements de température ou à l'humidité.
• Ne pas immerger le produit dans l'eau. Si v renversez du liquide sur l'appareil, séchez-le immédiatement avec un tissu doux.
• Ne pas nettoyer l'appareil avec des matériaux corrosifs ou abrasifs.
• Ne pas trafiquer les composants internes. Cela invalidera votre garantie.
• Les images de ce manuel peuvent différer de l'aspect réel du produit.
• Lorsque vous désirez vous débarrasser de ce produit, assurez-vous qu'il soit collecté séparément pour un traitement adapté.
• Le contenu du présent manuel ne peut être reproduit sans la permission du fabriquant.

REMARQUE Les caractéristiques techniques de produit et le contenu de ce manuel peuvent être soumis à modifications sans préavis.

REMARQUE Caractéristiques et accessoires ne seront pas valables pour tous les pays. d'information, contacter le détaillant le plus Pour télécharger une version électronique de ce mode d'emploi, veuillez visiter http://global.oregonscientific.com/customerSupport.php.

CARACTERISTIQUES

TYPE DESCRIPTION
APPAREIL PRINCIPAL
L x l x H	94 x 49 x 164 mm(3.70 x 1.93 x 6.46 pouces)
Poids	204 g (7.2 onces) sans les piles
Plage de mesure de température	-5°C à 50 °C(23 °F à 122 °F)
Résolution 0.1 °C (0.1 °F)
Fréquence du signal 433 MHz
Plage d'humidité 25% - 95%
Définition de l'humidité	1%
Alimentation 3 Piles UM-3 (AA) 1.5V

ce SONDE SANS FIL (THGR511)

Pour proche.	L X I x H	96 x 50 x 22 mm(3.78 x 1.97 x 0.87 pouces)
	plus Poids 49 g (1.7 onces)
	Distance de transmission	30 m (98 pieds) sans obstruction
	Plage de mesure de température	-20°C à 60°C(-4°F° à 140 °F)
	Alimentation 2 Piles UM	4 (AAA) 1.5 V

À PROPOS DE OREGON SCIENTIFIC

Pour plus d'informations sur les produits Oregon Scientific France, rendez-vous sur notre site www.oregonscientific.fr.

Besoin de plus d'informations? Contactez notre service client expert à [e-mail].

Oregon Scientific Global Distribution Limited se réserve le droit d'interpréter tout contenu, termes et provisions du présent manuel de l'utilisateur et de les a à sa seule discrétion, n'importe quand et sans préalable. Dans la mesure où des incohérences constatées entre la version anglaise et les vers traduites en langues étrangères, la version angla prévaudra.

Le fabricant, Oregon Scientific Global Distribution Limited, déclare que le type d'équipement radio Station météo sans fil (Modèle : BAR206X) est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: http://global.oregonscientific.com/customerSupport.php.

CE

PAYS CONCERNÉS RED

Tous les pays Européens, la Suisse CH et la Norvège N

INFORMATIONS AUX USAGERS

Aux termes des Directives européennes 2011/65/EU et 2012/19/EU, relatives à la réduction de l'utilisation de substances dangereuses dans les appareils électriques

et électroniques et à l'élimination des déchets.

Le symbole représentant une poubelle barrée reporté sur l'appareil indique que le produit doit être coll séparément des autres déchets à la fin de sa propre vie.

L'usager devra done remettre l'appareil, lorsqu'il ne l'utilisera plus, à des centres adaptés de collecte sélective pour les déchets électroniques et électrotechniques, ou bien il devra le rapporter au revendeur au moment de l'achat d'un nouvel appareil de type équivalent, en raison d'un contre un.

La collecte sélective adéquate pour la transmission successive de l'appareil qui n'est plus utilisé au recyclage, au traitement ou à l'élimination compatible au niveau environnemental, contribue à éviter les effets négatifs possibles sur l'environnement et sur la santé et favorise le recyclage des matériaux dont l'appareil est composé.

L'élimination illégale du produit par l'usager est passible de l'application de sanctions selon les lois en vigueur.
