GEBRUIKSAANWIJZING BAR623PU OREGON SCIENTIFIC

Overzicht van het product 2

Vooraanzicht 2

Achteraanzicht 3

LCD-display 4

Afstandssensor (THN122N) 5

Om te beginnen 6

Batterijen 6

Wisselstroomadapter 7

Het wijzigen van de instellingen 7

De afstandssensor (TN122N) 8

Opstellen van de Sensor 8

Transmissie van gegevens 9

Zoeken naar de sensor 10

De klok 10

AAN / UIT schakelen van de klok 10

Instellen van de klok / kalender 11

Veranderen vanklokdisplay 11

P/N:086L003564-068 REV1

110/146

De wekker 11

Om de wekkerinstelling na te kijken 11

Instellen van de wekker 11

Activeren van de wekker 11

Stoppen van de wekker 12

De weersvoorspelling 12

De temperatuur 13

Selecteren van de temperatuureenheid .... 13

Minimum / maximum metingen 13

De maanstand 13

Displayverichting 13

Het terugstellen van het systeem 14

De projectie-eenheid 14

Veiligheid en onderhoud 14

Waarschuwingen 14

Het oplossen van problemen 15

Afmetingen vn het hoofdtoestel 16

Afmetingen van de afstandssensor 16

Temperatuur 16

Afstandssensor (THN122N) 16

Klok / projector 16

Stroom 17

Over Oregon Scientific 17

Verklaring van gelijkvormigheid 18

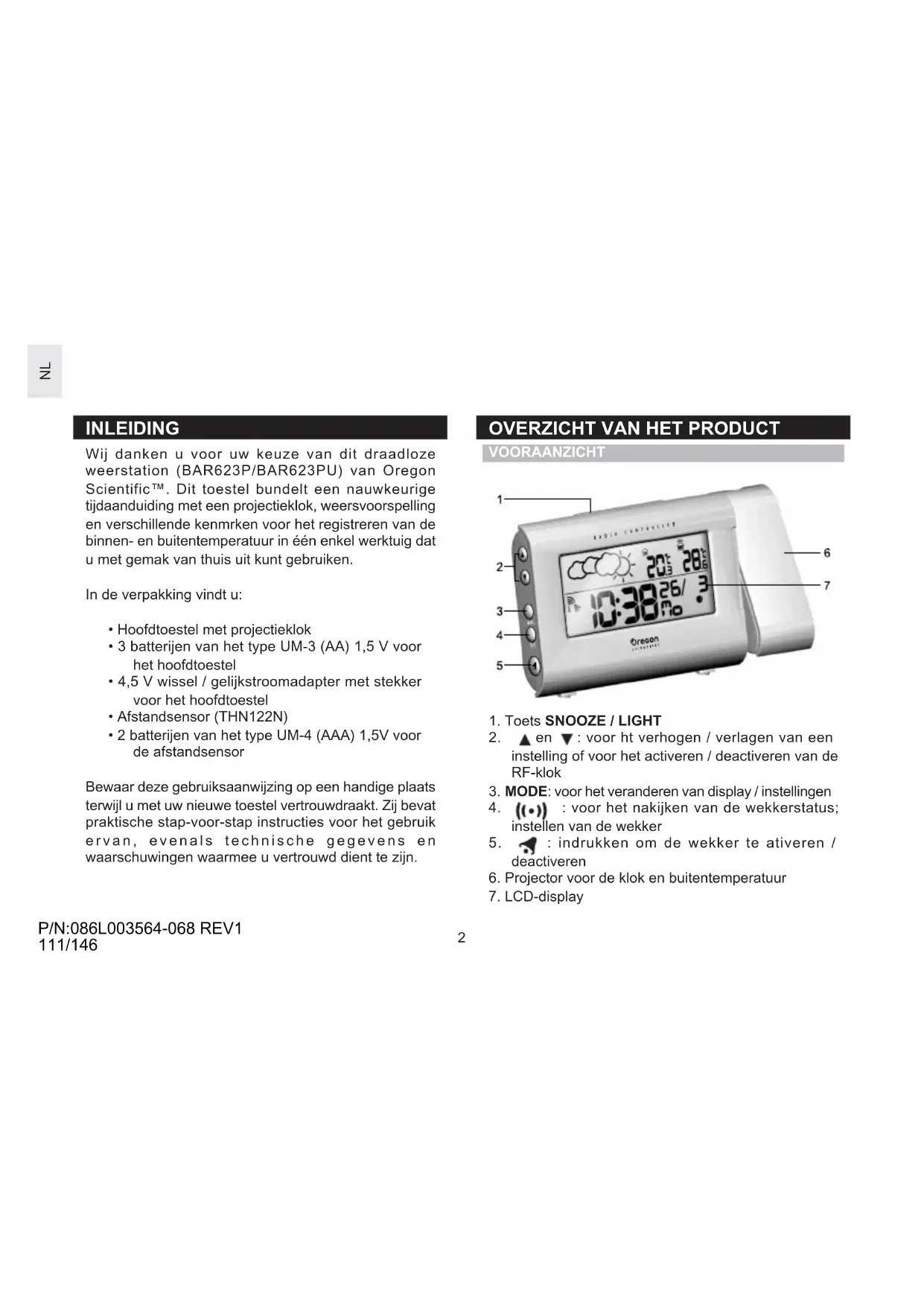

INLEIDING

Wij danken u voor uw keuze van dit draadloze weerstation (BAR623P/BAR623PU) van Oregon Scientific™. Dit toestel bundelt een nauwkeurige tijdaanduiding met een projectieklok, weersvoorspelling en verschillende kenmrken voor het registreren van de binnen- en buitentemperatuur in één enkel werktuig dat u met gemak van thuis uit kunt gebruiken.

In de verpakking vindt u:

• Hoofdtoestel met projectieklok
- 3 batterijen van het type UM-3 (AA) 1,5 V voor het hoofdtoestel
- 4,5 V wissel / gelijkstroomadapter met stekker voor het hoofdtoestel
• Afstandsensor (THN122N)
- 2 batterijen van het type UM-4 (AAA) 1,5V voor de afstandsensor

Bewaar deze gebruiksaanwijzing op een handige plaats terwijl u met uw nieuwe toestel vertrouwdraakt. Zij bevat praktische stap-voor-stap instructies voor het gebruik ervan, evenals technische gegevens en waarschuwingen waarmee u vertrouwd dient te zijn.

P/N:086L003564-068 REV1

111/146

OVERZICHT VAN HET PRODUCT

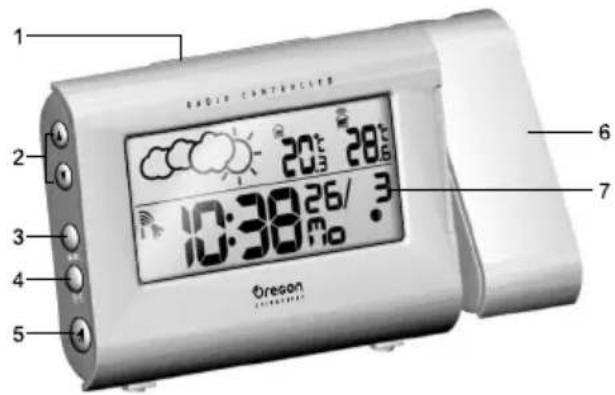

VOORAANZICHT

1 2 3 4 5 EQUIR CONTROLS 20°C 28°C 10:30 26/3 10:30 mo. 6 7 Oreson

1. Toets SNOOZE / LIGHT
2. ▲ en ▼: voor ht verhogen / verlagen van een instelling of voor het activeren / deactiveren van de RF-klok
3. MODE: voor het veranderen van display / instellingen
4. ((•)) : voor het nakijken van de wekkerstatus; instellen van de wekker
5. 📋 : indrukken om de wekker te ativeren / deactiveren
6. Projector voor de klok en buitentemperatuur
7. LCD-display

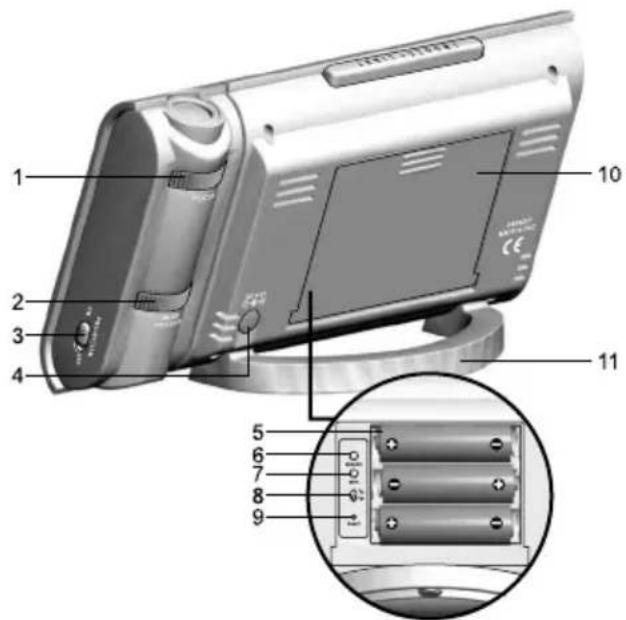

ACHTERAANZICHT

1 2 3 4 5 6 7 8 9 10 11

P/N:086L003564-068 REV1

112/146

1. Knop FOCUS voor de projector
2. Knop IMAGE ROTATION voor de projector
3. Schakelaar PROJECTION ON / OFF
4. Afdekking stekker wissel / gelijkstroomadapter
5. Batterijenvak (deksel open)
6. Toets SEARCH om de afstandsensor te vinden
7. MEM: Nakijken van de huidige, maximum en minimum temperatuurmetingen
8. Schakelaar °C / °F
9. Terugsteltoets RESET
10. Batterijenvak (deksel dicht)
11. Vaste tafelstaander

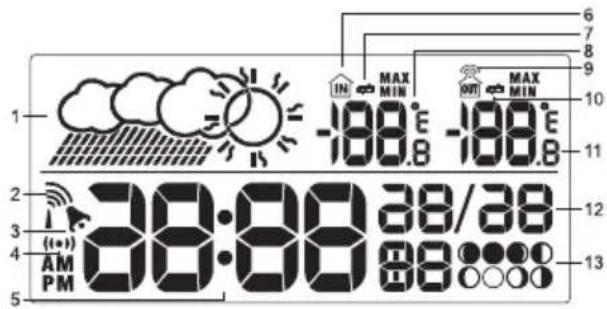

LCD-DISPLAY

1 2 3 (+) (+) 4 AM PM 5 -188.0 -188.0 6 7 8 9 10 11 12 13 MAX MIN MAX MIN

1. Weerdisplay
2. Ontvangsticoon radiofrequentie (RF)
3. Wekker geactiveerd
4. Wekkerinstelling
5. Tijd
6. Binnentemperatuur
7. Icoon zwakke batterij voor hoofdtoestel
   8.°C/°F
8. Sensorsignaal
9. Icoon zwakke batterij voor sensr
10. Buitentemperatuur
11. Kalender
12. Maanstand

P/N:086L003564-068 REV1

113/146

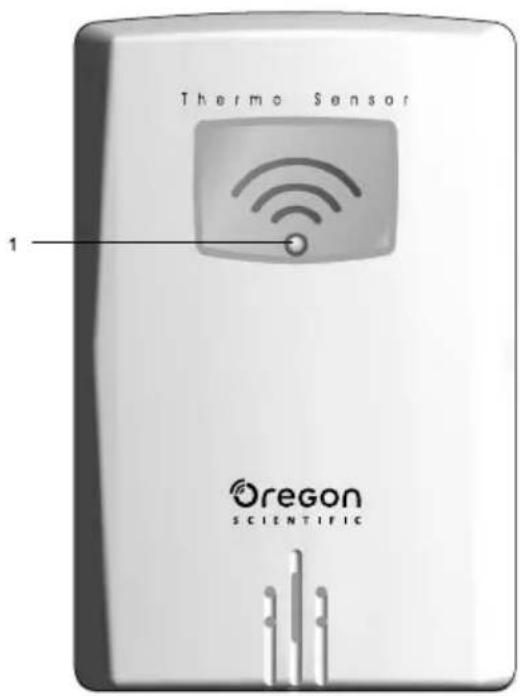

AFSTANDSSENSOR (THN122N)

Thermo Sensor 1 Oregon SCIENTIFIC

1. Indicator LED-status

P/N:086L003564-068 REV1

114/146

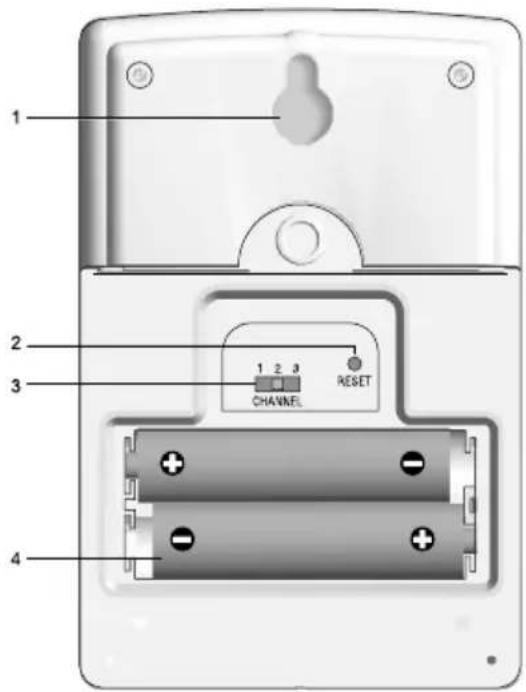

1 2 3 4 CHANNEL RESET

1. Uitsparing voor muurbevestiging
2. Terugsteltoets RESET
3. CHANNEL kanaalnummer (1-3)
4. Batterijenvak

(Deksel van het batterijenvak is hier nietvertoond)

BATTERIJEN

De batterijen zijn bij dit product geleverd:

Voor het hoofdtoestel 3 batterijen van het

type UM-3 (AA) 1,5 V

Voor de afstandssensor 2 batterijen van het

type UM-4 (AAA) 1,5 V

Wanneer u het product voor het erst gebruikt moet u eerst de batterijen inzetten, daarbij lettend op de aanduiding van de polariteiten (+ en -) in het batterijenvak. Voor de beste resultaten zet u de batterijen eerst in de afstandssensor en daarna pas in het hoofdtoestel. Druk na elke vrvanging van de batterijen op RESET.

OPMERKING Gebruik geen herlaadbare batterijen.

wordt aangegeven wanneer de batterijen aan

vervanging toe zijn.

OPMERKING

Met het oog op een langere gebruiksduur is het gebruik van alkaline batterijen voor dit roduct aanbevolen.

P/N:086L003564-068 REV1

115/146

Het inzetten van de batterijen:

TOESTEL	LOCATIE
Hoofdtoestel Veld binnentemperatuur
Afstandssensor	Veld buitentemperatuur

WISSELSTROOMADAPTER

Het hoofdtoestel is voorzien van een 4,5 V wissel / gelijkstroomadaptor met stkker waarmee ononderbroken projectie van de klok en temperatuur mogelijk is.

Het aansluiten van de adapter:

HET WIJZIGEN VAN DE INSTELLINGEN

Om de instelling van de tijd, de kalender of de taal te wijzingen:

1. Houd MODE 2 seconden lang ingedruk om de instelmodus binnen te gaan.
2. Druk op ▲ of ▼om de instelling te wijzigen. (Om de instelling versneld te wijzigen houdt u ▲ of ▼ ingedrukt.)
3. Druk op MODE om te bevestigen.

DE AFSTANDSSENSOR (THN122N)

Dit product wordtgeleverd met de thermometersensor THN122N, die gegevens over de temperatuur verzamelt. Het hoofdtoestel is in staat gegevens van tot 3 afstandssensoren te verzamelen. Bijkomende afstandssensoren zijn afzonderlijk in de handel verkrijgbaar.

HET OPSTELLENVAN DE SENSOR

1. Open het batterijenvak van de afstandsensor met een kleine kruiskopschroevendraaier.
2. Zet de batterijen met de polariteiten (+ en -) in de juiste richting in het batterijenvak.
3. Schakel de kanaalschakelaar op het gewenste kanaal. De scakelaar bevindt zich in het batterijenvak.
4. Plaats de sensor in de nabijheid van het hoofdtoestel. Druk op RESET op de sensor. Houd daarna SEARCH op het hoofdtoestel ingedrukt om de signaaltransmissie van de sensor naar het hoofdtoestel te laten starte. Het entvangsticoon op het hoofdtoestel gaat ongeveer 3 minuten lang knipperen terwijl het naar de sensor zoekt. (Verwijs naar het hoofdstuk Gegeventransmissie van de sensor voor meer informatie.)
5. Sluit het batterijenvak van de afstandssensor.
6. Zog ervoor dat de sensor op de gewenste plaats blijft staan door de tafelstaander te gebruiken of hem op te hangen aan de muur.

P/N:086L003564-068 REV1

117/146

Het inzetten van de batterijen:

Het gebruik van de staander of de muurbevestiging:

Voor de beste resultaten:

• Zet de bitterijen in en selecteer het kanaal voordat u de sensor ophangt of neerzet.
• Plaats de sensor niet waar hij aan rechtstreeks zonlicht of vochtigheid kan worden blootgesteld.
• Plaats de sensor niet verder dan 30 meter van het hoofdtoestel (binnen) verwijded.
• Positioneer de sensor zo dat hij tegenover het hoofdtoestel (binnen) staat, met een minimum aan obstructies zoals deuren, muren of meubilair.
• Zorg ervoor dat u de sensor plaatst waar een open zicht naar de hemel toe is en uit de buurt van metalen of lektronische voorwerpen.
• Positioneer de sensor in de koude wintermaanden zo dicht mogelijk bij het hoofdtoestel, omdat de batterijen en de signaaltransmissie gevoelig zijn voor vorst.

Het kan nodig blijken met verschillende locaties te experimenteren voraleer u de beste resultaten bekomt.

P/N:086L003564-068 REV1

118/146

TRANSMISSIE VAN GEGEVENS

De sensor(en) sturen om de 40 seconden signalen door naar het hoofdtoestel. Het ontvangsticoon geeft in het Temperatuurveld de status van de ontvangst aan.

ICOON	BESCHRIJVING
	Het hofdtoestel zoekt naar de sensor.
	Er is een kanaal gevonden.
--- wordt aangegeven in het Veld van de Buitentemperatuur.	De sensor werd niet gevonden. Zoek opnieuw naar de sensor of controleer de batterijen.

--- wordt aangegeven in het Veld van de Buitentemperatuur.

ZOEKEN NAAR DE SENSOR

Om naar de senor te zoeken houdt u SEARCH 2 seconden lang ingedrukt.

OPMERKING Wanneer het hoofdtoestel de sensor dan nog niet vindt moet u de batterijen, eventuele obstructies en de locatie van de afstandssensor nakijken.

OPMERKING Signalen van bepaalde huishoudeijke apparatuur zoals deurbellen, elektronische garagepoorten en beveiligingssystemen kunnen tijdelijke storingen in de ontvangst teweegbrengen. Dit is normaal en heeft geen invloed op de algemene werking van het product. De ontvangst hervat eenvoudig nadt de storing is gestopt.

DE KLOK

De klok synchroniseert automatisch de huidige tijd en datum wanneer zij binnen de reikwijdte wordt gebracht van het signaal DCF77 dat wordt uitgezonden vanuit Frankfurt in Duitsland voor Midden-Europa (model BAR623P) of et signaal MSF60 dat wordt uitgezonden vanuit Anthorn in Engeland (model BAR623PU).

OPMERKING De radiosignalen worden door het hoofdtoestel ontvangen wanneer het zich binnen een straal van 1500 km van een radiosignaal bevindt.

De initiele signaalontvangt neemt 2-10 minuten in beslag en begint meteen nadat u het toestel voor het eerst heeft opgezet en telkens nadat u op RESET heeft gedrukt. Eenmaal de signaalontvangst is voltooid stopt het ontvangsticoon met knipperen. Het icoon wordt in het Klokveld aangeven.

Sterk signaal Zwak signaal Geen signaal
	(en)	(###)

Om het zoeken naar het kloksignaal handmatig te forceren houdt u ▲ 2 secondenlang ingedrukt. Controleer de batterijen wanneer dan nog steeds geen signaal wordt gevonden.

AAN / UIT SCHAKELEN VAN DE KOK

Voer deze bewerking uit wanneer de klok niet in staat blijkt om een radiosignaal te ontvangen. Houd ▼ 2 seconden lang ingedrukt en stel daarna de klok handmatig in. U kunt hiervoor de (onderstaande) instructies van het hoofdstuk "Instellen van de klk" volgen.

Het signaalicoon geeft aan dat het klokkenmerk AAN is geschakeld. Geen icoon betekent dat het is UIT geschakeld.

INSTELLEN VAN DE KLOK / KALENDER

U hoeft dit alleen te doen wanneer u het klokkenmerk heeft uitgeschakeld (wanneer u bijvoorbeel te ver van het radiosignaal bent verwijderd of geen radiosignaal kan worden ontvangen).

1. Houd MODE 2 secondenlang ingedrukt. Het Klokveld gaat knipperen.
2. Stel het uur, de minuten, het jaartal, de maand, de datum en de taal voor de weekdag in. Druk tekens op ▲ of ▼ om de instelling te veranderen.
3. Druk op MODE om te bevestigen.

De keuzemogelijkheden voor de taal zijn: (E) Engels, (F) Frans, (D) Duits, (I) Italiaans en (S) Spaans.

VERANDEREN VAN KLOKDISPLAY

Druk op MODE om af te wisselen tussen e displays van de klok met de seconden en de klok met de weekdag.

P/N:086L003564-068 REV1

120/146

DE WEKKER

Dit product is uitgerust met een 2-minuten crescendowekker.

OM DE WEKKERINSTELLING NA TE KIJKEN

Druk op ((•)) om de wektijd en de wekkerstatus in het Klokveld aangegeve te zien.

INSTELLEN VAN DE WEKKER

1. Druk op (•) pm over te gaan naar de wekkerdisplay.
2. Houd (•) opnieuw 2 seconden lang ingedrukt. De wekkerinstelling gaat nu knipperen.
3. Selecteer het uur en de minuten. Druk op of vom de instellingen te wjzigen en druk op ((•)) om te bevestigen.

ACTIVEREN VAN DE WEKKER

Druk op 🔍 om de wekker te activeren of deactiveren. 🔍 wordt in het Klok / wekkerveld aangegeven wanneer de wekker is geactiveerd.

STOPPEN VAN DE WEKKER

Wanneer de lopende tijd bijde ingestelde wektijd is gekomen gaat de crescendowekker gedurende 2 minuten luiden. Om de wekker eerder te stoppen:

- Drukt u op SNOOZE om de wekker 8 minuten lang te stoppen.

OF

- Druk op eender welke andere toets dan SNOOZE om de wekker te stoppen zodt hij 24 uur later opnieuw gaat luiden.

Wanneer u geen enkele toets indrukt stopt de wekker na 2 minuten automatisch en luidt dan na 8 minuten opnieuw.

WEERSVOORSPELLING

Dit toestel maakt een weersvoorspelling voor de volgende 12 tot 24 uur voor he gebied binnen een straal van 30-50 km rond het toestel en met een nauwkeurigheid van 70 tot 75 percent. De weersvoorspelling wordt altijd op de display aangegeven.

Dit product is in staat nformatie over de huidige, de minimum en de maximum temperatuur aan te geven, die door de afstandssensors en het hoofdtoestel (binnen) wordt verzameld.

De buitengegevens worden om de 40 seconden ontvangen en op de display aangegeven. De binnengegevens woden om de 10 seconden verzameld en op de display aangegeven.

SELECTEREN VAN DE TEMPERATUUREENHEID

Schuif de schakelaar °C / °F naar de gewenste stand. De schakelaar bevindt zich in het batterijenvak van het hoofdtoestel. De instelling van de temperatuueenheid op het hoofdtoestel heeft de overhand op de instelling van de afstandssensor.

MINIMUM / MAXIMUM METINGEN

De toets MEM bevindt zich in het batterijenvak van het hoofdtoestel. Druk op MEM om af te wisselen tussen de huidige, de maximum (MAX) en deminimum (MIN) metingen. Om de gegevens te wissen houdt u MEM 2 seconden lang ingedrukt. U hoort dan een pieptoon die bevestigt dat het geheugen is gewist.

P/N:086L003564-068 REV1

122/146

DE MAANSTAND

Dit kenmerk werkt alleen wanneer de kalender is ingesteld, zie het hoofdstuk "Instelle van de klok".

• Druk op of om de maanstand voor de volgende of vorige dag na te kijken.
• Houd of Ngedrukt om snel doorheen de jaartallen te scannen (2001 tot 2099).

	Nieuwe maan
	Wassende maan
	Eerste kwartier
	Bijn volle maan
	Volle maan
	Afnemende volle maan
	Laatste kwartier
	Afnemende maan

DISPLAYVERLICHTING

Druk op SNOOZE / LIGHT om de displayverlichting 8 seconden lang te activeren.

HET TERUGSTELLEN VAN HET SYSTEEM

De terugsteltoets RESET bevindt zich in het atterijenvak van het hoofdtoestel. Druk telkens op RESET nadat u de batterijen heeft vervangen of wanneer het toestel niet naar behoren werkt (bijvoorbeeld niet in staat is een radiofrequentieverbinding met de afstandssensor of de klok te maken).

DE PROJCTIE-EENHEID

De projectie-eenheid kan zowel de tijd als de buitentemperatuur op een muur of plafond projecteren. Om dit kenmerk te gebruiken:

- Druk op de toets SNOOZE / LIGHT om de tijd en buitentemperatuur 8 seconden lang geprojecteerd te zien.

OF

- Scuif de schakelaar PROJECTION naar de stand ON om de voortdurende projectie te activeren. Deze functie werkt alleen wanneer de wissel / gelijkstroomadapter is aangesloten.

P/N:086L003564-068 REV1

123/146

U kunt ook:

• Draaien aan de knop FOCUS om het beeld scherp te stellen.
• Draaien deknop IMAGE ROTATION om het geprojecteerde beeld in of tegen de richting van de klok te draaien.
• De projectie-eenheid handmatig scheefzetten om het beeld verticaal hoger of lager te projecteren.

VEILIGHEID EN ONDERHOUD

Maak het toestel schoon met een lihtvochtige doek en een zachte, alcoholvrije detergens. Voorkom dat het product kan vallen en plaats het niet waar voortdurend veel passage is.

WAARSCHUWINGEN

Dit product werd ontworpen en vervaardigd om u vele jaren trouw te kunnen dienen, op voorwaardedat het correct wordt gehanteerd. Oregon Scientific is niet aansprakelijk voor de gevolgen van afwijkend gebruik van de instructies die in de gebruiksaanwijzing beschreven staan of voor ongeoorloofde wijzigingen of herstellingen van het product. Neem de vlgende richtlijnen in acht:

• Dompel het product nooit onder in water. Dit kan elektrocutie en beschadiging van het product veroorzaken.
• Stel het hoofdtoestel niet bloot aan extreme druk, schokken of temperatuur- en vochtigheidsschommelingen.
• Knoei nie met de interne onderdelen.
• Gebruik nooit oude en nieuwe batterijen of batterijen van verschillende types samen.
• Gebruik in dit product geen herlaadbare batterijen.
• Verwijder de batterijen wanneer u dit product voor een langere periode gaat opbergen.
• aak geen krassen in de LCD-display.

OPMERKING De technische gegevens van dit product en de inhoud van deze gebruiksaanwijzing kunnen zonder kennisgeving worden gewijzigd. De afbeeldingen zijn niet op schaal.

P/N:086L003564-068 REV1

124/146

HET OPLOSSEN VAN PROBLEMEN

PROBLEEM	SYMPTOOM	OPLOSSING
Kalender	Vreemde datum / maand	Wijzig de taaloptie
Klok	De klok kan niet worden ingesteld	Deactiveer de automatische klok
	De datum en tijd worden niet automatisch gesynchroniseerd	1. Controleer de batterijen2. Druk p RESET3. Activeer het klokkenmerk handmatigDe gemeten temperatuur is buiten de reikwijdte van het toestel
Temp	“LLL” of “HHH” is op de display aangegeven	Controleer de batterijen
Afstands sensor	Kan de afstandssensor niet vinden	Contoleer de locatie
	De gegevens stemmen niet overeen met die van het hoofdtoestel	Zoek handmatig naar de sensor

TECHNISCHE GEGEVENS

AFMETINGEN VAN HET HOOFDTOESTEL

L x B x H 92 x 167 x 53 mm

Gewicht 228 gram zonder batterij

AFMETINGEN VAN DE AFSTANDSSENSOR

L x B x H 92 x 60 x 20 mm

(3.6 x 2.4 x 0.79 inches)

Gewicht 63 gram zonder batterij

TEMPERATUUR

Temperatuureenheid °C / °F

Reikwijdte binnentemperatuur -5 °C tot 50 °C

Reikwijdte buitentemperatuur -20 °C tot 0 °C

Resolutie 0,1 °C

P/N:086L003564-068 REV1

125/146

Display Regenachtig, bewolkt,

gedeeltelijk bewolkt, zonnig

AFSTANDSSENSOR (THN122N)

RF-frequentie 433 MHz

Reikwijdte 30 meter zonder obstructies

Transmissie Om de 40 seconden

Kanaalnr. 1

KLOK / PROJECTOR

RF-klo Automatisch of handmatig

(uitgeschakeld)

Klokdisplay UU:MM:SS

Uuraanduiding 12 uur AM / PM

(Model BAR623PU)

24 uur (Model BAR623P)

Wekker Enkelvoudige wekker met

2-minuten crescendo en

8minuten sluimerfunctie

Projector Buitentemperatuur en tijd

STROOM

Batterijen hoofdtoestel 3 x UM-3 (AA) 1,5 V

Batterijen sensor 2 x UM-4 (AAA) 1,5 V

Wissel / gelijkstroomadapter 4,5 V met stekker

OPMERKING Met het oog op een langere gebruiksdur is het gebruik van alkaline batterijen voor dit product aanbevolen.

P/N:086L003564-068 REV1

126/146

OVER OREGON SCIENTIFIC

Bezoek onze website (www.oregonscientific.com) om meer te weten over uw nieuwe product en andere Oregon Scientific producten zoals digitale fototoestellen, gezondheids- en fitnessuitrusting en weerstations. Op deze website vindt u tevens de informatie over onze klantendienst, voor het geval u ons wenst te contacteren.

Verklaring van gelijkvormigheid

Dit product bevat een goedgekeurde zendermodule en voldoet aan de essentiële vereisten van Artikel 3 van de R&TTE-richtlijnen 1999 / 5 / EC, indien gebruikt als aangewezen en dat volgende normen werden toegepast:

Veiligheid van informatietechnologische uitrusting (Artikel 3.1.a van de R&TTE-richtlijnen)

Toegepasten normen EN 60950: 2000

Elektromagnetische congruentie (Artikel 3.1.b van de R&TTE-richtlijnen)

Toegepasten normen: ETSI EN 301 489-1-3 (Ver.1.4.1) : 2002-08

Efficiënt gebruik van het radiofrequentiespectrum (Artikel 3.2 van de R&TTE-richtlijnen)

Toegepasten normen: ETSI EN 300 220-3 (Ver1.1.1) : 2000-09

Bijkomende informatie: Dit product is bijgevolg conform de Richtlijn voor Laagspanning 73/23/EC, de EMC-richtlijn 89/336/EC en de R&TTE-richtlijn 1999/5/EC (appendix II) en is voorzien van de overeenkomstige CE-markering.

###

Carmelo Cubito Agrate Brianza (MI) / Italië January 2004 R&TTE-vertegenwoordiger van de fabrikant

LANDEN DIE ZIJN ONDERWORPEN AAN RTT&E

Alle EEG-landen, Zwitserland ⓊH

en Noorwegen Ⓗ

P/N:086L003564-068 REV1

127/146

Oregon SCIENTIFIC
