Producttype	Draadloos weerstation
Merk	Oregon Scientific
Model	WMR89
Afmetingen (binnenstation)	120 x 80 x 25 mm
Afmetingen (buitensensor)	100 x 100 x 150 mm
Gewicht (binnenstation)	300 g
Gewicht (buitensensor)	150 g
Voeding (binnenstation)	Netadapter (5V) of 3 AA-batterijen
Voeding (buitensensor)	2 AA-batterijen
Display	LCD-scherm met achtergrondverlichting
Belangrijkste functies	Binnen-/buitentemperatuur, relatieve luchtvochtigheid, luchtdruk, weersverwachting, maanfase, tijd/datum, alarm
Draadloos bereik	30 m (zichtlijn)
Radiofrequentie	433 MHz
Buitensensor inbegrepen	Draadloze thermo-hygrometer sensor
Onderhoud en reiniging	Reinigen met een zachte, licht vochtige doek. Gebruik geen schurende middelen of oplosmiddelen.
Veiligheid	Niet blootstellen aan extreme temperaturen (< -10°C of > 60°C). Niet onderdompelen in water.
Reserveonderdelen en repareerbaarheid	Buitensensor beschikbaar als reserveonderdeel. Reparatie door de gebruiker niet aanbevolen. Neem contact op met de klantenservice.
Algemene informatie	2 jaar garantie. Gemaakt in China.

Veelgestelde vragen - WMR 89 OREGON SCIENTIFIC

Hoe installeer ik de buitensensor?

Bevestig de sensor buiten, uit de buurt van direct zonlicht en regen, op minimaal 1,5 m van de grond. Plaats twee AA-batterijen en houd de toets CHANNEL op het station ingedrukt om te synchroniseren.

Hoe synchroniseer ik het station met de sensor?

Nadat de batterijen in de sensor zijn geplaatst, drukt u op SEARCH op het station. De pictogrammen knipperen tijdens het zoeken. De synchronisatie duurt ongeveer 3 minuten.

Wat betekenen de pictogrammen op het scherm?

De pictogrammen omvatten: zonnig, bewolkt, regenachtig voor de weersverwachting; maan voor de maanfase; uitroepteken voor alarm. De handleiding beschrijft elk pictogram.

Hoe vervang ik de batterijen van de sensor?

Open het batterijvak, verwijder de oude batterijen, plaats twee nieuwe AA-batterijen (alkaline aanbevolen). Plaats het deksel terug en controleer de synchronisatie.

Hoe stel ik handmatig de tijd in?

Houd SET ingedrukt tot de tijd knippert. Gebruik +/− om aan te passen en bevestig met SET. Herhaal dit voor minuten, datum, enz.

Wat is het maximale bereik van de sensor?

Het bereik is 30 meter in zichtlijn. Dikke muren, metaal of storingen kunnen het bereik verminderen. Houd de sensor uit de buurt van elektrische apparaten.

Wat te doen als het scherm leeg is?

Controleer de voeding: batterijen van het station of netadapter. Als het probleem aanhoudt, verwijder de batterijen en haal de adapter 10 seconden los, plaats ze dan terug.

Hoe reset ik het station?

Gebruik een paperclip om op de RESET-knop aan de achterkant van het station te drukken. Alle gegevens worden gewist en u moet opnieuw configureren.

Zijn de weersverwachtingen betrouwbaar?

Het station gebruikt de luchtdruk om de verwachting voor de komende 12 tot 24 uur te schatten. De betrouwbaarheid is goed, maar kan variëren per regio. Het vervangt geen officiële weerberichten.

Waar vind ik de volledige handleiding?

De handleiding in PDF-formaat is gratis beschikbaar op notice-facile.com. U kunt deze downloaden of een vertaling per e-mail aanvragen.

GEBRUIKSAANWIJZING WMR 89 OREGON SCIENTIFIC

Volledig draadloos weerstation met USB upload

Model: WMR89/WMR89A

Handleiding

INHOUD

Inleiding....1

Inhoud Van De Verpakking 1

Basisstation 1

Windsensor 1

Temperatuur & Luchtvochtigheidsensor 2

Regenmeter 2

Accessoires - Sensoren....2

Overzicht 2

Bovenaanzicht 2

Achteraanzicht 2

LCD-Display 2

Windsensor 3

Regenmeter 3

Buitentemperatuur/Luchtvochtigheid Sensor ...... 4

Voorbereiding.... 4

Remote Windsensor Instellen 4

Externe Temperatuur/Luchtvochtigheid Sensor Instellen ..4

Regenmeter Instellen 4

Basisstation Instellen 4

Montage/Plaatsing Van Sensoren 5

Windsensor 5

Temperatuur/Luchtvochtigheid Sensor 5

Regenmeter 6

Verlichting 6

Klokontvangst....6

Klok/Kalender 7

Maanfase 7

Auto Scanfunctie....7

Weersverwachting....7

Temperatuur En Luchtvochtigheid 8

Temperatuur En Luchtvochtigheid Trend 8

Gevoelstemperatuur/Richting/Snelheid/Speed ..... 8

Barometer/UV/Regen....9

Barometer 9

UV-Index 9

Regenval 9

Opgeslagen Gegevens Bekijken....9

Gegevens Naar De PC-Software Uploaden......10

Reset....10

Specifications....10

Basisstation 10

Barometer Binnen 10

Binnentemperatuur 10

Relatieve Vochtigheid Binnen 10

Radio-Gestuurde/Atomaire Klok 10

Buitentemperatuur/Luchtvochtigheid unit 11

Remote regenmeter 11

Precautions....11

Over Oregon Scientific....11

EU-Conformiteits Verklaring....11

INLEIDING

Dank u voor de aankoop van het Oregon Scientific™ volledig draadloze weerstation (WMR89/WMR89A).

Dit systeem biedt u informatie over het weer door middel van verschillende sensoren met een hoge mate van nauwkeurigheid. Alle sensoren zijn verbonden aan een zenderdoos die gevoed is door een batterij en zonne-energie en communiceert draadloos en toont de gegeven op een LCD-hoofdtoestel binnenshuis.

Dit systeem registreert de gegevens van maximaal 7 dagen om de weersomstandigheden voor u controleren en te analyseren. U kunt de gegevens ook exporteren naar een PC via een USB-kabel voor systematische gegevensbeheer en analyse.

Het basisstation is compatibel met andere sensoren. Voor extra sensoren kunt u contact opnemen met uw plaatselijke leverancier.

NB Houd deze handleiding bij de hand voor gebruik van het product. De handleiding heeft praktische stap- voor-stap instructies en technische specificaties en waarschuwingen waar u kennis van moet nemen.

INHOUD VAN DE VERPAKKING

BASISSTATION

1 basisstation

3 AA UM-3 1.5V batterijen

1 USB-kabel

1 adapter

WINDSENSOR

1 windsensor (1 windvaan aan de bovenkant en 1 windmeter aan de onderkant)

1 sensorconnector

2 AA UM-3 1.5V batterijen

4 schroeven (Type A)

1 ronde U-bout

temperatuur-/luchtvoc htigheidsensor

Dit product kan met maximaal 3 sensoren worden gebruikt voor het meten van de buitentemperatuur, relatieve luchtvochtigheid of UV-index. Bezoek onze website weather.oregonscientific.com voor bijzonderheden over extra sensoren.

* Functies en accessoires zijn niet beschikbaar in alle landen.

OVERZICHT

BOVENAANZICHT

1. UP / DOWN: Verhogen/verlagen van de gekozen instelling; deze gebruiken om door kanalen en de tijdlijn te schakelen
2. MODE: Schakelt tussen de verschillende weergavemodi/instellingen; klok instellen; hoogte instellen; automatisch scannen activeren; indrukken om de tijdlijn te sluiten
3. MAX / MIN: Max/min geheugengegevens aflezen; gegevens wissen
4. SELECT: Schakelen tussen de verschillende aflezingen
5. UNIT: Maateenheid selecteren
6. LIGHT: Verlichting inschakelen

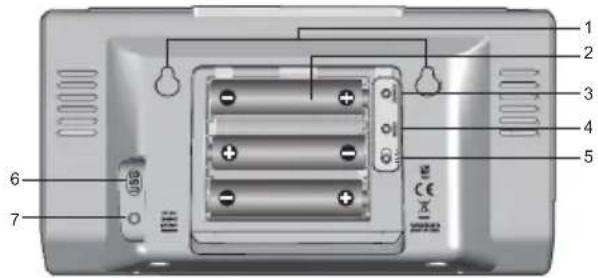

ACHTERAANZICHT

1. Muurmontagegaten
2. Batterijcompartiment
3. SEARCH: Zoeken naar sensoren of het radiogestuurde kloksignaal
4. RESET: Terug naar standaardinstellingen
5. EU/UK schakelaar: Selecteert dichtstbijzijnde radiosignaal (alleen WMR89)
6. Micro USB-aansluiting
7. Ingang AC-voedingsadapter

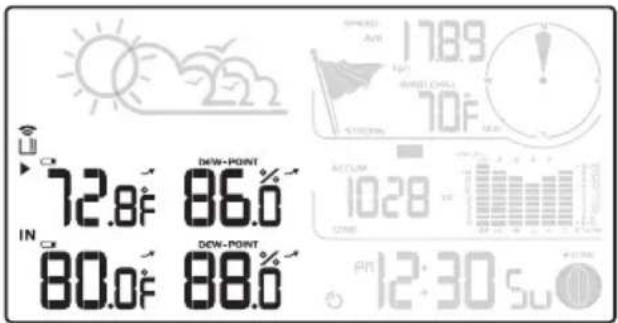

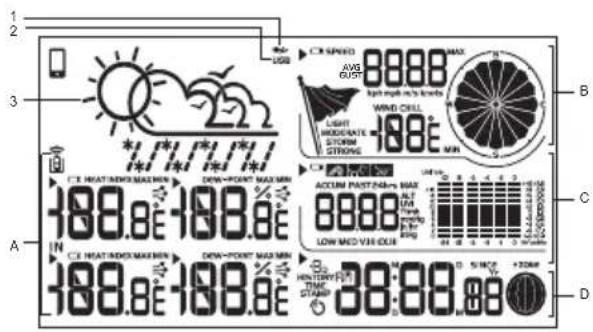

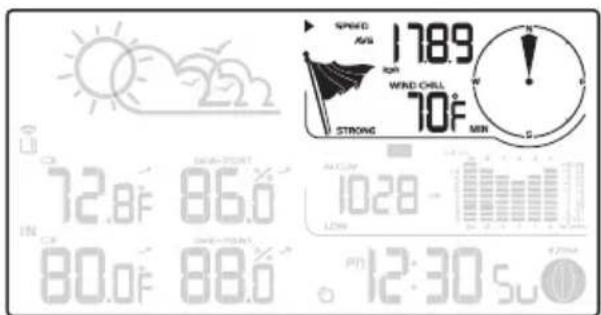

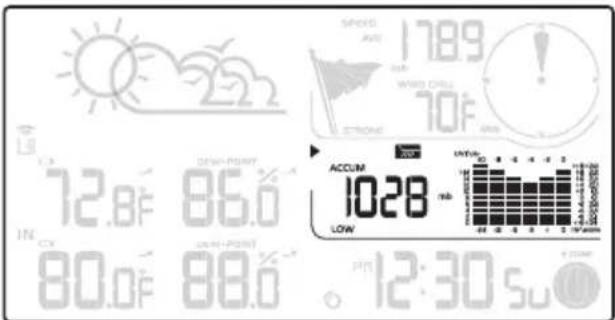

LCD-DISPLAY

1. : Geen netspanning
2. USB: toont USB-verbinding
3. :Batterij van hoofdtoestel zwak
4. Weersverwachting

A. Temperatuur/Luchtvochtigheid/Hitte-index/Dauwpunt aflezing
B. Windsnelheid/Windrichting/Gevoelstemperatuur aflezing
C. Barometer/UV/Regenval aflezing
D. D. Klok/Kalender/Maanfase/Tijdlijn aflezing

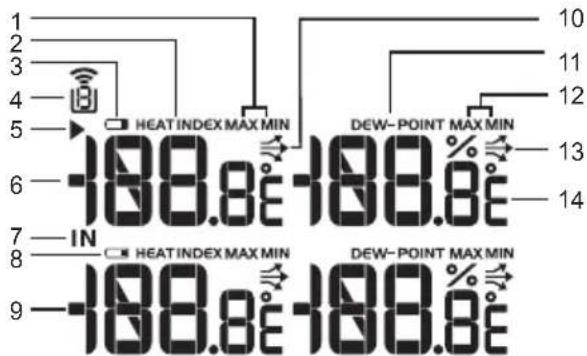

A. Temperatuur/luchtvochtigheid/hitte-index/ dauwpunt

1. MAX/MIN temperatuur
2. HEAT INDEX (HITTE-INDEX)
3. Indicator batterij buitensensor
4. Remote sensor kanaal-indicator
5. Keuze-indicator
6. Buitentemperatuur aflezing (C°/F°)
7. Binnentemperatuur-indicator
8. Indicator voor zwakke batterij hoofdtoestel
9. Binnentemperatuur aflezing (C°/F°)
10. Temperatuur trend
11. DEW POINT (DAUWPUNT)
12. MAX/MIN luchtvochtigheid
13. Luchtvochtigheid trend
14. Luchtvochtigheid aflezing

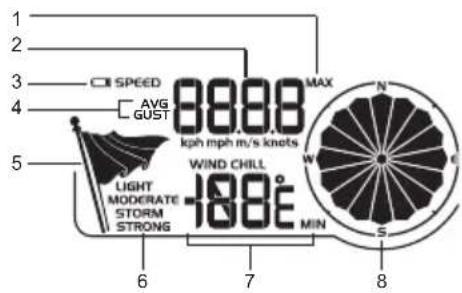

B. Windsnelheid/windrichting/gevoelstemperatuur aflezing

1. MAX windsnelheid geheugenweergave
2. Windsnelheid (m/s, kph, mph of knopen)
3. Indicator batterij windsensor buiten
4. Windsnelheid-indicator (AVG/GUST)
5. Windsnelheidniveau-indicator
6. Aanduiding windsnelheidsniveau
7. Minimum gevoelstemperatuur aflezing
8. Windrichting-indicator

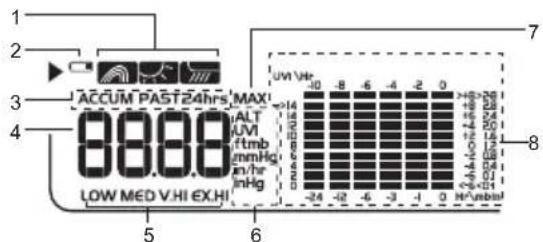

C. Barometer/UV/Regenval aflezing

1. Barometer/UV/regenval aflezing
2. Batterij indicator UV/regensensor buiten
3. ACCUM/PAST 24hrs – toont geaccumuleerde regenval/regenval afgelopen 24 uur
4. Barometer/UV/regenval aflezing
5. UV-niveau indicator
6. Barometrische druk/UV/regenval eenheden
7. MAX barometer/UV/regenvalweergave

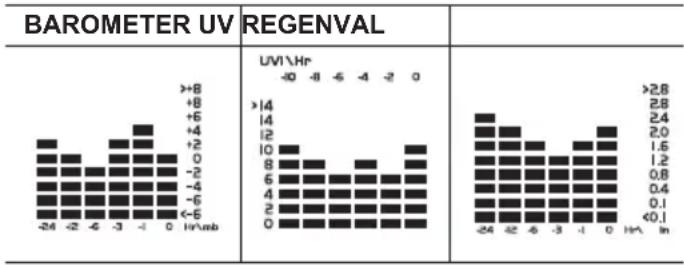

8. Barometrische druk/UV/regenval historisch staafdiagram

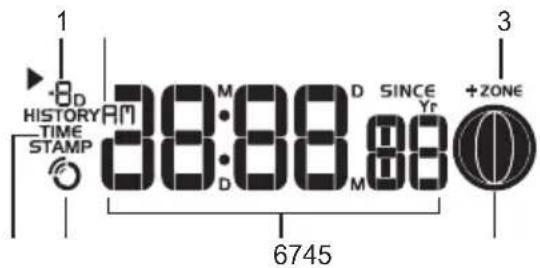

D. Klok/kalender/maanstand

1. Geschiedenis modus aflezing
2. AM/PM
3. Tijdzone compensatie
4. Tijdstempel indicator
5. Kloksignaal ontvangst indidator
6. Tijd/datum/kalender
7. Maanfase

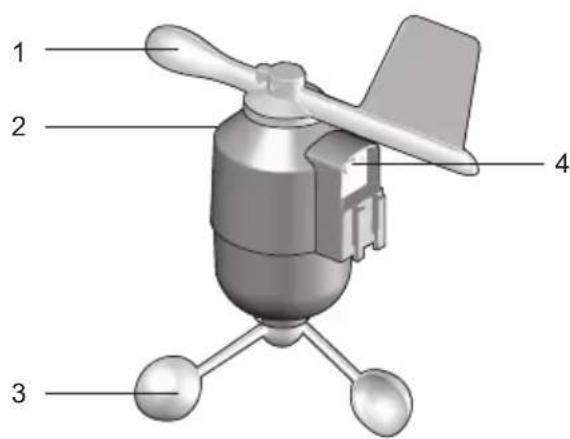

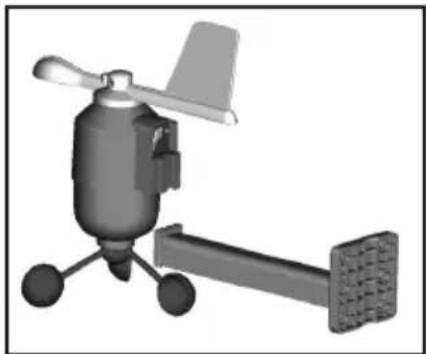

WINDSENSOR

1. Windrichting
2. Behuizing windvaan
3. Anemometer
4. Zonne-energie aansluitingt

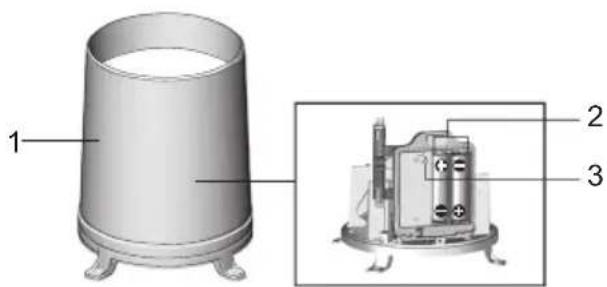

REGENMETER

1. Regenmeter
2. Batterijcompartiment
3. RESET-toets

NB Plaats de batterijen in de remote sensoren voor het basisstation. Let op de polariteit (+ en -).
NB Gebruik alkalinebatterijen voor langdurig gebruik en lithiumbatterijen bij temperaturen onder het vriespunt.

REMOTE WINDSENSOR INSTELLEN

De windsensor leest de windsnelheid en windrichting. De sensor werkt op batterijen. Het kan gegevens draadloos naar het basisstation sturen over een afstand van ongeveer 100 meter.

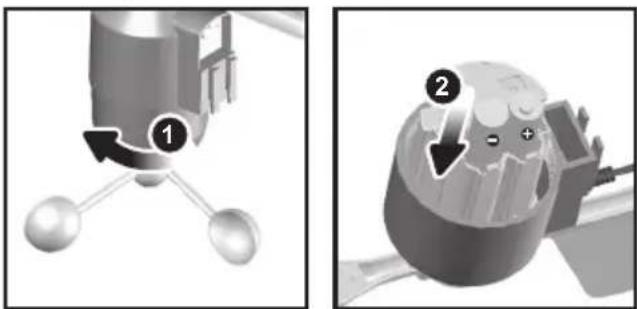

De batterijen plaatsen:

1. De anemometer voorzichtig losschroeven van de windsensor.
2. De batterijen plaatsen en op de polariteit (+ of -) letten. De anemometer terug plaatsen.

De remote sensor kan gegevens verzamelen voor maximaal 3 kanalen.

De remote sensor instellen:

1. Het klepje van de batterijhouder openschuiven.
2. Schuif de kanaalschakelaar naar het gewenste kanaal (1/2/3). Gebruik een verschillend kanaal voor elke sensor.
3. Plaats de batterijen volgens de aangegeven polariteit (+/-).
4. Sluit het klepje van het batterijcompartiment.

De regenmeter verzamelt regen en meet de regenval. De sensor kan op afstand gegevens naar het basisstation verzenden.

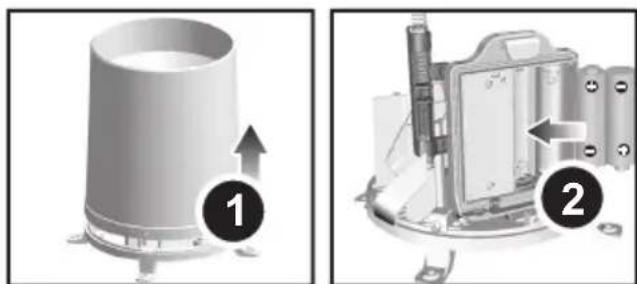

De regenmeter instellen:

1. De schroeven verwijderen en het kapje naar boven verschuiven
2. Plaats de batterijen (2 UM-3/AA) en let op de aangegeven polariteit (+/-).

NB Plaats de batterijen in de remote sensoren voor het basisstation. Let op de polariteit (+ en -).

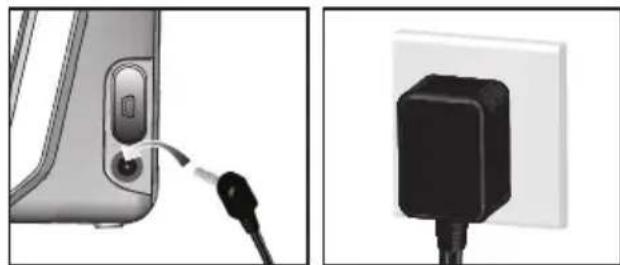

Installeer de AC-adapter voor continu gebruikt. De batterijen zijn alleen voor gebruik als back-up.

NB Zorg ervoor dat de adapter niet wordt belemmerd en toegankelijk is voor het apparaat.

NB Het basisstation en de adapter niet blootstellen aan vochtige omstandigheden. Geen met water gevulde objecten zoals vazen op het basisstation en de adapter plaatsen.

De stekker van de adapter uit het stopcontact verwijderen om de voeding geheel uit te schakelen.

De batterijen plaatsen:

1. Het klepje van de batterijhouder openschuiven.
2. Plaats de batterijen volgens de aangegeven polariteit (+/-).
3. Sluit het klepje van het batterijcomparti.

NB Gebruik geen oplaadbare batterijen. Het is aanbevolen dat u alkalinebatterijen met dit product gebruikt voor langer gebruik.
NB De batterijen mogen niet worden blootgesteld aan overmatige hitte zoals direct zonlicht of open vuur.

De batterij-indicator verschijnt als volgt:

LOCATIE BETEKENIS

Weerbericht	Zwakke batterij in het basisstation. Geeft aan dat de AC-adaptor losgekoppeld is.
Temperatuur of luchtvochtigheid	Zwakke batterij in de buitensensor voor weergegeven kanaal.
Windsnelheid/ Windrichting/ Windkoelte	Zwakke batterij in windsensor.
UVI/Barometer/ Regenval	Zwakke batterij in UV/Regen sensor.

MONTAGE/PLAATSING VAN SENSOREN

WINDSENSOR

Controleer of de windsensor is aangesloten op het basisstation vóór de installatie.

De verbinding controleren:

Druk op SELECT totdat het geselecteerde pictogram ▶ rechts boven in het display verschijnt.

• Windsnelheid: De windvaan voorzichtig draaien en de numerieke aanduiding op het basisstation controleren, bijv 1.789
• Windrichting-indicator Verander de richting van de windindicator en controleer of het pictogram in dezelfde richting beweegt.

De sensor moet in een open ruimte worden geplaatst, uit de buurt van bomen of andere obstakels.

De windsensor installeren:

De sensor vastzetten op de gewenste locatie:

a. De achterkant van de sensorconnector tegen een paal houden. Vastzetten door de uiteinden van de U-bout in de gaten van de sensor te steken en vastzetten met ringen en bouten.

OF

b. b. Steek 4 type A schroeven in de gaten van de sensorconnector. Goed op zijn plaats vastschroeven, bijvoorbeeld tegen een hek.

Schuif de windvaan op het kleinere uiteinde van de sensorconnector.

BELANGRIJK Zorg ervoor dat de windsensor naar het noorden wijst voor nauwkeurige metingen.

Controleer of de temperatuur/luchtvochtigheid sensor is aangesloten op het basisstation vóór de installatie.

De verbinding controleren:

1. Druk op SELECT totdat het geselecteerde pictogram ▶ links onder in het display verschijnt.

2. Druk op UP / DOWN en selecteer kanaal 1 en controleer de numerieke waarde.

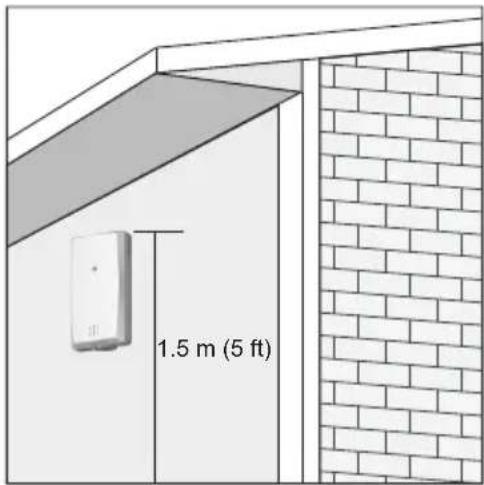

De temperatuur/luchtvochtigheid sensor installeren:

TIP De ideale locatie voor de sensor is aan de buitenkant van de woning, op een hoogte van niet meer dan 1,5 meter, beschut tegen weersinvloeden, direct zonlicht of vocht.

De sensor op de gewenste plaats vastzetten met de montagebeugels of tafelstand.

REGENMETER

Het basisstation en de regenmeter moeten binnen effectief bereik worden geplaatst: ongeveer 100 meter in een open ruimte.

De regenmeter moet horizontaal op ongeveer 1 meter van de grond in een open ruimte worden gemonteerd, uit de buurt van bomen of andere obstakels zodat regen ongehinderd kan vallen en een nauwkeurige meting mogelijk is.

Controleer of de regenmeter is aangesloten op het basisstation vóór de installatie.

De verbinding controleren:

1. Druk op SELECT totdat het geselecteerde pictogram ▶ rechts in het midden van het display verschijnt.
2. Druk herhaaldelijk op MODE totdat schijnt.
3. Kantel de trechter van de regenmeter een aantal keren om de numerieke aanduiding op het basisstation te controleren.

Druk op de toets SEARCH op de achterkant van het basisstation om een draadloze sensor te zoeken als niets wordt weergegeven.

Gebruik een horizontale ondergrond:

Giet een paar druppels water op het kruis aan de voet van de trechter om te controleren of de ondergrond waterpas is.

Het water verzamelt zich in het midden van het kruis als de regenmeter waterpas is.

Als er water op 1-4 achterblijft, is de meter niet waterpas. Het apparaat waterpas maken met de schroef.

NB Voor het beste resultaat moet de basis horizontaal zijn voor maximale afvoer van de opgevangen regen.
TIP Druk op de toets RESET op de achterkant van het basisstation om alle testgegevens te wissen.

VERLICHTING

Druk op LIGHT om het verlichting 5 seconden in te schakelen.

KLOKONTVANGST

Dit product is ontworpen om de kalender klok automatisch te synchroniseren zodra het binnen bereik van een radiosignaal is:

WMR89:

• EU: DCF-77 signaal: binnen 1500 km (932 mijl) van Frankfurt, Duitsland.
• VK: MSF-60 signaal: binnen 1500 km (932 mijl) van Anthorn, Engeland.

Schuif de EU/UK-schakelaar naar de gewenste stand op basis van uw locatie. Druk op RESET wanneer u de instellingen verandert.

WMR89A:

- WWVB-60 signaal: binnen 3200 km (2000 mijl) van Fort Collins, Colorado.

Het ontvangstpictogram knippert wanneer het naar een signaal zoekt. Als het radiosignaal zwak is, kan het tot 24 uur duren om een signaal te ontvangen. Toont de status van het kloksignaal ontvangst.

PICTOGRAM BETEKENIS
	Tijd is gesynchroniseerd.Het ontvangen signaal is sterk.
	Tijd loopt niet synchroon.Het ontvangen signaal is zwak.

Radio-ontvangst van de klok inschakelen (en te dwingen om te zoeken naar een signaal wanneer vorige zoekactie is mislukt) / uitschakelen:

1. Druk herhaaldelijk op SELECT en navigeer maar klok/kalender/maanfase.

2. De toets SEARCH ingedrukt houden verschijnt wanneer het is ingeschakeld.

TIP Voor het beste ontvangst plaatst u het basisstation op een vlakke, niet-metalen ondergrond bij een raam op een bovenverdieping van uw huis. Plaats de antenne uit de buurt van elektrische apparaten. De antenne niet verplaatsen tijdens het zoeken naar een signaal.

KLOK/KALENDER

Om de klok handmatig in te stellen, schakelt u eerst het signaalontvangst van de klok uit.

De klok handmatig instellen:

(U hoeft alleen de klok en kalender in te stellen als u radio-ontvangst van de klok hebt uitgeschakeld.)

1. Druk herhaaldelijk op SELECT en navigeer maar klok/kalender/maanfase.

2. De toets MODE ingedrukt houden om de instelling van de klok te veranderen. Het instellingsveld knippert.

3. Druk op UP / DOWN om de instelwaarde te

4. Druk op MODE om te bevestigen.

5. Herhaal stappen 3-4 voor de verandering van de tijdzone (+/-23 uur), 12/24-uurs notatie, uur, minuut, jaar, datum/maand formaat, maand, datum, weekdag, taal en halfrond optie voor maanfase.De tijdzone offset zet de klok +/- 23 uur van het ontvangen kloksignaal. Als u het kloksignaal-ontvangst hebt uitgezet, de waarde voor de tijdzone niet instellen.

NB Als u +1 als tijdzone instelt, gaat de klok 1 uur vooruit ten opzichte van de ingestelde regionale tijd.

Als u in de VS bent (alleen de WMR89A) stelt u de klok in op:

PA voor Pacific time MO voor Mountain time

CE voor Central time EA voor Eastern time

NB Beschikbare weekdag-talen zijn Engels (E), Duits (G), Frans (F), Italiaans (I), Spaans (S) of Russisch (R).

De klokweergave wijzigen:

1. Druk herhaaldelijk op SELECT en navigeer naar klok/kalender/maanfase.

2. Druk op MODE om te schakelen tussen:

• Klok met seconden

- Klok met weekdag

- Kalender

MAANFASE

De kalender moet worden ingesteld voordat deze functie werkt (zie onder Klok/Kalender).

	Nieuwe maan		Volle maan
	Wassende maan		Afnemende maan
	Eerste kwartier		Derde kwartier
	Wassende maan		Afnemend Crescent

NB De maanfase wordt in tegenovergestelde richting getoond als u zich op het zuidelijk halfrond bevindt.

AUTO SCANFUNCTIE

De functie autoscan voor buitentemperatuur en de luchtvochtigheid activeren:

1. Druk herhaaldelijk op SELECT en navigeer maar Buitentemperatuurmetingen of Luchtvochtigheid.
2. De toets MODE ingedrukt houden om auto-scan te activeren. De temperatuur en de luchtvochtigheid wisselen tussen kanaal 1 - 3.
3. Druk op een willekeurige toets om automatisch scannen te stoppen.

NB Kanaal 1 wordt gebruikt voor de buitentemperatuur en luchtvochtigheid sensor. Gebruik andere kanalen voor extra temperatuur en luchtvochtigheid sensoren.

WEERSVERWACHTING

Dit apparaat voorspelt het weer voor de volgende 12 tot 24 uur in een straal van 30-50 km.

Weersverwachting gebied

PICTOGRAM BESCHRIJVING
	Zonnig
	Half bewolkt
	Bewolkt
	Regenachtig
	Sneeuw

Het weerstation geeft gegevens voor binnen en buiten weer voor:

• Temperatuur/Relatieve luchtvochtigheid (huidige/maximum/minimum)
• Trendlijn
• Gevoelstemperatuur/Dauwpunt niveau/Warmte-index

Het weerstation kan maximaal 3 remote sensors aansluiten. geeft de huidige sensor aan.

1. Temperatuur/Relatieve luchtvochtigheid (huidige/maximum/minimum)
2. Trendlijn
3. Gevoelstemperatuur (huidige/minimum) /Dauwpunt niveau (huidige/ maximum/minimum)

De tijdstempel registreert de datum en tijd bij het opslaan van de MAX/MIN temperatuur gegevens en de vochtigheidaflezingen in het geheugen.

De temperatuur meeteenheid selecteren:

Druk op UNIT en selecteer °C/°F.

NB

De eenheid van alle temperatuurgegevens worden ktijdig veranderd.

Gegevens temperatuur/warmte-index (Huidige/MAX/MIN) bekijken:

1. Druk herhaaldelijk op SELECT en navigeer naar temperatuur/warmte-index.
2. Druk op UP / DOWN en selecteer het kanaal.
3. Druk herhaaldelijk op MODE om te schakelen tussen de temperatuur/warmte-index weergave.
4. Druk op MAX/MIN om te schakelen tussen huidige/MAX/MIN aanduidingen.

Luchtvochtigheid (luchtvochtigheid/dauwpunt) aflezen:

1. Druk herhaaldelijk op SELECT en navigeer naar luchtvochtigheid/dauwpunt.
2. Druk op UP / DOWN en selecteer het kanaal.
3. Druk herhaaldelijk op MODE om tussen luchtvochtigheid/dauwpunt te schakelen.
4. Druk op MAX / MIN om tussen current/MAX/MIN te schakelen.

De tijdstempel wordt in het klokdisplay weergegeven.

Het geheugen en de tijdstempel voor de temperatuur, vochtigheid, hitte-index en dauwpunt wissen:

In het temperatuurveld MAX/MIN ingedrukt houden om de huidige te wissen.

NB

De hitte-index geeft een indicatie over hoe warm

het voelt op basis van luchttemperatuur en relatieve vochtigheid.

NB

Het dauwpunt geeft aan bij welke temperatuur lens zal vormen.

De trendlijnen worden naast de temperatuur en vochtigheid aanduiding weergegeven. De trend wordt als volgt weergegeven:

OPGAAND CONSTANT DALEND

Het basisstation toont gegevens over de windsnelheid en windrichting.

Kijk naar op het kompas om de windrichting te lezen.

De tijdstempel registreert de datum en het tijdstip waarop de windsnelheid wordt opgeslagen.

De windsnelheid-eenheid selecteren:

Druk op UNIT om te schakelen tussen:

• Kilometer per uur (kph)• Mijl per uur (mph)
  • Meter per seconde (m/s)
• Knopen (knots)

m/s kph mph knots

De windkracht wordt aangegeven met een reeks pictogrammen:

PICTOGRAM NIVEAU BESCHRIJVING
[CS36]	N.v.t.	< 0.9 meter/u(<1.5 km/u)
[IC320]	Licht	0.9-3.6 meter/u(1.5-2.4 km/u)
	Matig	3.6-11.2 meter/u(2.4-18km/u)
[TSYW]	Krachtig	11.2-24.4 meter/u(18-39.2 km/u)
[HTEA]	Storm	>24.4 meter/u(>39.2 km/u)

De maximale windsnelheid en gevoelstemperatuur bekijken:

1. Druk herhaaldelijk op SELECT en navigeer naar het pictogram windsnelheid/windrichting/gevoelstemperatuur.
2. Druk op MAX / MIN en schakel tussen current/MAX windsnelheid en current/MIN gevoelstemperatuur.

De tijdstempel van de opgenomen maximale windsnelheid of de minimale gevoelstemperatuur wordt dienovereenkomstig wordt weergegeven.

Metingen minimale gevoelstemperatuur/maximale windsnelheid wissen:

1. Druk herhaaldelijk op SELECT en navigeer naar het pictogram windsnelheid/windrichting/gevoelstemperatuur.

2. Druk herhaaldelijk op MAX / MIN tot de minimum gevoelstemperatuur of maximum windsnelheid verschijnt.

3. De toets MAX/MIN ingedrukt houden om de huidige aflezing te wissen.

De gevoelstemperatuur is gebaseerd op de gecombineerde effecten van temperatuur en windsnelheid. De gevoelstemperatuur wordt alleen berekend op basis van kanaal 1 sensor.

BAROMETER/UV/REGEN

Het weerstation werkt met een UV-sensor en een regenmeter. Het station kan de gegevens van de laatste 10 uur van de UV-index, en de laatste 24 uur van neerslag en de barometerdruk opslaan en weergeven.

Het staafdiagram toont de actuele en historische gegevens voor de luchtdruk, UV-index en regenval.

Het nummer getoond op de horizontale as (Hr) toont wanneer elke meting is genomen (bv 3 uur geleden, 6 uur geleden, etc.). De staaf toont de meting genomen voor dat specifieke uur. Bijvoorbeeld, als het nu 10:30 pm is, toont staaf boven -1 de lezing opgenomen van 9 tot 10 uur en -6 toont de lezing opgenomen eerder op de avond, tussen 4 pm-5 pm.

De barometer/UV/regenval gegevens bekijken:

1. Druk herhaaldelijk op SELECT en navigeer naar barometer/UV/regenval.
2. Druk op MODE om te schakelen tussen barometer/UV/regen. Het overeenkomstige pictogram wordt getoond.

BAROMETER UV	REGENVAL

Selecteer de maateenheid voor de barometer of regenval:

Druk in het display barometer/UV/regenval op UNIT om te schakelen tussen:

• Barometer: Millimeter kwik (mmHg), inches kwik (inHg), millibar per hectopasca (mb).
• Regenval: Millimeter (mm), inches (in), opgenomen voor dat uur.

NB Het staafdiagram toont een vergelijking tussen de gegevens van de afgelopen 24 uur. De verticale kan van inch naar mm converteren. Het wijzigen van de maateenheid heeft geen effect op het staafdiagram.

BAROMETER

De hoogteniveau-compensatie voor de Barometer instellen:

1. Druk herhaaldelijk op SELECT en navigeer maar barometer/UV/regenval.
2. Druk herhaaldelijk op MODE en selecteer
3. De toets MODE ingedrukt houden om de hoogte in te stellen.
4. Druk op UP / DOWN om de instelwaarde te verhogen/verlagen.
5. Druk op MODE om te bevestigen.

UV-INDEX

De UV indexniveaus zijn als volgt:

UV-INDEX	WAARSCHUWINGSNIVEAU	PICTOGRAM
0-2	Laag	LOW
3-5	Matig	MED
6-7	Hoog	HI
8-10 Zeer	hoog	V.HI
11 en hoger	Extreem hoog	EX.HI

De maximale UV-meting weergeven:

1. Druk herhaaldelijk op SELECT en navigeer naar barometer/UV/regenval.
2. Druk herhaaldelijk op MODEtotdat t .verschijnt.
3. Druk op MAX / MIN om tussen current/MAX/MIN te schakelen.

De tijdstempel van het moment dat de maximale UV werd geregistreerd wordt weergegeven in het klok-display.

Maximale UV-meting wissen:

1. Druk herhaaldelijk op SELECT en navigeer naar barometer/UV/regenval.
2. Druk herhaaldelijk op MODE en selecteer UV.
3. De toets MAX / MIN ingedrukt houden om de metingen te wissen.

REGENVAL

De geregistreerde regenval van het huidige uur of laatste 24 uur bekijken:

1. Druk herhaaldelijk op SELECT en navigeer naar Barometer/UV/regenval.
2. Druk herhaaldelijk op MODE otdatt verschijnt.
3. Druk herhaaldelijke op MAX / MIN om te schakelen tussen het huidige uur, de laatste 24 uur, of de totale regenval.

Het apparaat bewaart gegevens van maximaal 7 dagen. De gegevens omvatten:

• Temperatuur binnen/buiten (MAX, MIN)
• Luchtvochtigheid binnen/buiten (MAX, MIN)
• AVG (gemiddelde) windsnelheid, GUST (windstoten)
- Gevoelstemperatuur

• Luchtdruk
• Regenval/Totale regenval/Geaccumuleerde regenval
• Max. UV-index
• Maanfase

De gegevensgeschiedenis bekijken:

1. Druk herhaaldelijk op SELECT en navigeer naar het klok display.
2. Druk op DOWN om de geschiedenis te bekijken. Het scherm toont ▶-00 HISTORY

Terwijl het basisstation in de geschiedenis-modus is:

- Druk op UP / DOWN om de geschiedenis op verschillende tijdstippen te bekijken.

-OF-

De toets UP/DOWN ingedrukt houden om de geschiedenis op verschillende tijdstippen snel te bekijken.

De gegevens worden weergegeven met intervallen van 1 uur.

• Druk op SELECT om de gewenste gegevens te selecteren.
• Druk op MAX/MIN of MODE in het gewenste gedeelte om de verschillende gegevens te bekijken.

De geschiedenis-modus afsluiten

- Druk herhaaldelijk op SELECT en navigeer naar het klok display. Druk vervolgens op MODE.

NB

• Bij de bekijken van de geschiedenis worden de dichtstbijzijnde uurgegevens getoond. Bijvoorbeeld, als de huidige tijd 11:05 is, zijn de laatste gegevens van 11:00 am. Als de huidige tijd 12:59 is, zijn de laatste gegevens van 12:00 pm.
• De dagelijkse opname begint om 12:00 am. Als de huidige tijd 12:30 am is, toont het display bij het bekijken van gegevens van voor 12:00 am.

GEGEVENS NAAR DE PC-SOFTWARE UPLOADEN

NB Download en installeer de software voor het uploaden van de gegevens.
NB De USB wordt alleen gebruikt voor het uploaden van gegevens. Het biedt geen ondersteuning voor het opladen van de batterij.

Bezoek onze website weather.oregonscientific.com voor de pc-software.

1. Sluit het ene uiteinde van de USB-kabel aan op de USB-poort van het basisstation en het andere uiteinde op de USB-poort van de pc. Het hoofdtoestel toont USB
2. Uploaden begint onmiddellijk.

NB Met dit product moet een identieke USB-poort worden gebruikt die voldoet aan de eisen van Limited Power Source.

RESET

Druk op RESET voor de standaardinstellingen.

SPECIFICATIES

BASISSTATION

$$ \begin{array}{r l} \mathrm{L} \times \mathrm{B} \times \mathrm{H} 1 8 0 \times 1 1 0 \times 4 7 \mathrm{mm} \ & (7, 1 \times 4, 3 \times 4, 8 3 \mathrm{cm}) \end{array} $$

Gewicht 286 g (10 ounces) zonder batterijen

$$ \begin{array}{c} \text {Voeding 6 V adapter; 3 x UM - 3 (AA)} \ 1, 5 \mathrm{V} \end{array} $$

BAROMETER BINNEN

Barometer unit mb, inHg en mmHg
Meetbereik	700 – 1050 mb/hPa
Nauwkeurigheid	+/- 10 mb/hPa
Hoogte-instelling	ZeeniveauGebruikerinstellingen voor hoogtecompensatie
Display voor het weer	Zonnig, halfbewolkt, bewolkt, regenachtig en sneeuw
Geheugen	Historische gegevens en staafdiagram voor de laatste 24 uur

BINNENTEMPERATUUR

Temp. eenheid	°C/°F
Werkbereik	-30°C tot 60°C (-20,00 °C tot 140°F)
Nauwkeurigheid	0°C – 40°C: +/- 1 °C (+/- -16,67 °C)40°C – 50°C: +/- 2°C (+/- 4.0°F)
Geheugen	Huidige, Min en Max temperatuur Dauwpunt m / Min en Max

RELATIEVE VOCHTIGHEID BINNEN

Werkbereik	25 % tot 90 %
Nauwkeurigheid	25 % - 40 %: +/- 7 %
	40 % - 80 %: +/- 5 %
	80 % - 90 %: +/- 7 %
Geheugen	Huidige, Min en Max

RADIO-GESTUURDE/ATOMAIRE KLOK

Synchronisatie	Auto of uitgeschakeld
Weergave van de klok	UU:MM:SS
Uurnotatie	12 uur AM/PM of 24 uur
Kalender DD/MM of MM/DD
Weekdag in 6 talen	(E, G, F, I, S, R)

Gewicht 100 g (3,53 ounces) zonder batterijen

Windsnelheid eenheid m/s, kpu, mpu, knopen

$$ \begin{array}{c}Nauwkeurigheid 2\sim 10m / s(+/-3m / s)\ 10\sim 56m / s(+/-10\%) \end{array} $$

Richtingsnauwkeurigheid 16 posities

$$ \begin{array}{l l} \text {Transmissie van} & \text {Ongeveer elke} \ \text {windsnelheidssignaal} & 5 6 \text {seconden} \end{array} $$

Geheugen Maximum windsnelheid

$$ \begin{array}{c} \text {Voeding 2 x UM - 3 (AA) 1,5 V} \ \text {batterijen} \end{array} $$

BUITENTEMPERATUUR/ LUCHTVOCHTIGHEID UNIT

$$ \begin{array}{r l} \mathrm{L} \times \mathrm{B} \times \mathrm{H} 9 2 \times 6 0 \times 2 0 \mathrm{mm} \ & (3, 6 \times 2, 4 \times 2 0, 0 7 \mathrm{mm}) \end{array} $$

Gewicht 62 g (62,94 g) zonder batterijen

$$ \begin{array}{l l} \text {Bereik} & 5 \% \text {tot} 95 \% \ \text {luchtvochtigheid} \end{array} $$

$$ \begin{array}{c} Temp. e e n h e i d 2 \sim 10 m / s (+ / - 3 m / s) \ 10 \sim 56 m / s (+ / - 10\%) \end{array} $$

$$ \begin{array}{l l} \text { Temperatuurbereik } & - 3 0 ^ {\circ} \text { C tot } 6 0 ^ {\circ} \text { C (-22 } ^ {\circ} \text { F tot } \ \text { buiten } & 1 4 0 ^ {\circ} \text { F) } \end{array} $$

RF-frequentie 433 MHz

$$ \begin{array}{c} \text {Bereik Tot maximaal 100 meter (328} \ \text {voet) zonder obstakels} \end{array} $$

Transmissie Ongeveer elke 102 seconden

Kanalen 3

$$ \text { Voeding } \quad 2 \times \text { UM - 3 (AA) } 1, 5 \text { V batterijen } $$

REMOTE REGENMETER

$$ \begin{array}{l l} \mathrm{L} \times \mathrm{B} \times \mathrm{H} & 1 1 4 \times 1 1 4 \times 1 4 5 \mathrm{mm} \ & (4, 5 \times 4, 5 \times 1 4, 4 8 \mathrm{cm}) \end{array} $$

$$ \begin{array}{l l} \text {Gewicht} & 2 4 1 \mathrm{g} (2 4 0, 9 7 \mathrm{g}) \text {zonder} \ & \text {batterijen} \end{array} $$

Regenval unit mm en in

$$ \text { B e r e i k } \quad 0 - 9 9 9 9 \mathrm{mm} $$

$$ \text{Nauwkeurigheid} \quad < 15\mathrm{mm}:+ / - 1\mathrm{mm}][15-9999\mathrm{mm}:+ / - 7\% $$

$$ \text { Geheugen } \quad \text { Afgelopen 24 uur, elk uur vanaf laatste geheugen reset } $$

$$ \text { Voeding } \quad 2 \times \text { UM - 3 (AA) } 1, 5 \text { V batterijen } $$

PRECAUTIONS

• Stel het apparaat niet bloot aan extreme klappen, schokken, stof, temperatuur of vochtigheid.
• Dek de ventilatiegaten niet af met kranten, gordijnen etc.
• Dompel het product nooit onder in water. Als u water over het product morst, droog het dan onmiddellijk af met een zachte stofvrije doek.

• Reinig het apparaat niet met krassende of bijtende materialen.

• Kras niet met harde voorwerpen langs het LCD scherm, want het kan beschadigd raken.

• Laat de interne componenten met rust. Hierdoor kan de garantie komen te vervallen.
• Gebruik alleen nieuwe batterijen. Gebruik nooit oude en nieuwe batterijen door elkaar.
• De in deze handleiding weergegeven afbeeldingen kunnen afwijken van de werkelijkheid.
• Wanneer u dit product weg gooit, zorg dan dat het opgehaald wordt door de daarvoor bestemde afvaldienst.
• Dit product kan eventueel schade veroorzaken aan de laklaag van bepaalde houtsoorten. Wij zijn hiervoor niet aansprakelijk. Lees de instructies van de fabrikant van het meubel voor meer informatie.
• De inhoud van deze handleiding mag niet worden vermenigvuldigd zonder toestemming van de fabrikant.
• Doe oude batterijen niet bij het gewone huisvuil. Dit soort afval wordt apart opgehaald om te kunnen worden verwerkt.
• Let op: sommige apparaten zijn voorzien van een batterijstrip. Verwijder de strip uit het batterijvak voor het eerste gebruik.

NB De technische specificaties van dit product en de inhoud van de handleiding zijn zonder voorafgaande kennisgeving aan veranderingen onderhevig.

OVER OREGON SCIENTIFIC

Bezoek onze website www.oregonscientific.com voor meer informatie over de producten van Oregon Scientific.

SMocht u vragen hebben, neem dan contact op met onze klantenservice op [e-mail].

Oregon Scientific Global Distribution Limited behoudt zich het recht voor enige inhoud, bepalingen en voorwaarden in deze gebruikershandleiding te interpreteren en deze te allen tijde naar eigen inzicht en zonder voorafgaande kennisgeving te wijzigen. Met dien verstande dat, indien er enige inconsistentie bestaat tussen de Engelstalige versie en een versie in enige andere taal, de Engelse versie bindend is.

EU-CONFORMITEITS VERKLARING

Bij deze verklaart Oregon Scientific dat deze Volledig draadloos weerstation met USB upload (model: WMR89/WMR89A) voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijn 1999/5/EC. Een kopie van de getekende en gedateerde Conformiteits verklaring is op verzoek beschikbaar via onze Oregon Scientific klanten service.

LANDEN DIE ZIJN ONDERWORPEN AAN RTT&E

Alle EU landen, Zwitserland

en Noorwegen
