BAR 210 - Estación meteorológica OREGON SCIENTIFIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación meteorológica
Marca	Oregon Scientific
Modelo	BAR 210
Dimensiones (Unidad principal)	Aproximadamente 130 x 95 x 30 mm
Peso (Unidad principal)	Aproximadamente 180 g (sin pilas)
Alimentación eléctrica	Unidad principal: 2 pilas AAA 1.5V; Sensor remoto: 2 pilas AAA 1.5V
Funciones principales	Temperatura interior/exterior; humedad interior/exterior; hora; fecha; alarma; iconos de pronóstico del tiempo; tendencia de presión barométrica
Sensor remoto	Inalámbrico, 433 MHz, hasta 30 m de alcance abierto
Rango de temperatura	Interior: 0°C a 50°C; Exterior: -20°C a 60°C
Rango de humedad	Interior/exterior: 25% a 95% HR
Tipo de pantalla	LCD con retroiluminación
Opciones de montaje	Soporte de mesa o montaje en pared
Memoria	Registro de temperatura y humedad mín/máx
Alarma	Alarma diaria con repetición
Cuidado y limpieza	Limpiar con un paño suave y seco; no utilizar limpiadores abrasivos ni disolventes
Notas de seguridad	Mantener alejado del calor extremo y la humedad; no sumergir en agua
Piezas de repuesto y reparabilidad	No hay piezas reparables por el usuario; contacte con el soporte de Oregon Scientific para problemas
Información general	Diseñado para uso doméstico; cumple con los estándares CE y FCC

Preguntas frecuentes - BAR 210 OREGON SCIENTIFIC

¿Cómo configuro la estación meteorológica BAR 210?

Inserte las pilas en la unidad principal y el sensor remoto. Mantenga presionado el botón SET para entrar en la configuración. Use los botones ARRIBA/ABAJO para ajustar los valores. El sensor se sincronizará automáticamente.

¿Por qué mi sensor exterior no se conecta?

Asegúrese de que el sensor esté dentro de los 30 metros de la unidad principal y que no haya obstrucciones. Verifique que ambos dispositivos tengan pilas nuevas y que el sensor esté encendido. Mantenga presionado el botón BÚSQUEDA en la unidad principal para resincronizar.

¿Qué tipo de pilas usa el BAR 210?

La unidad principal usa 2 pilas AAA 1.5V, y el sensor remoto también usa 2 pilas AAA 1.5V. Se recomiendan pilas alcalinas.

¿Cómo cambio la unidad de temperatura entre Celsius y Fahrenheit?

En modo normal, mantenga presionado el botón ARRIBA o ABAJO para alternar entre °C y °F.

¿Puedo usar varios sensores remotos con el BAR 210?

El BAR 210 solo admite un sensor remoto. Para múltiples sensores, considere un modelo diferente.

¿Cómo interpreto los iconos de pronóstico del tiempo?

La estación muestra iconos de soleado, parcialmente nublado, nublado, lluvioso o nevado según las tendencias de presión barométrica. Es una predicción, no una lectura en vivo.

La pantalla está débil o no tiene retroiluminación. ¿Qué debo hacer?

Verifique que las pilas no estén bajas. La retroiluminación se activa presionando el botón REPETICIÓN/LUZ, pero puede atenuarse después de unos segundos para ahorrar energía.

¿Cómo restablezco el BAR 210 a la configuración de fábrica?

Retire ambas pilas de la unidad principal y del sensor. Espere 10 segundos, luego reinserte las pilas. Es posible que deba volver a configurar la hora y la fecha.

¿Es la estación meteorológica BAR 210 adecuada para uso en exteriores?

La unidad principal es solo para uso en interiores. El sensor remoto es resistente a la intemperie pero no impermeable; colóquelo bajo un refugio si es posible.

¿Cuál es la precisión de las lecturas de temperatura y humedad?

Precisión de temperatura: ±1°C; precisión de humedad: ±5% HR en condiciones normales. Las lecturas pueden variar según la ubicación y los factores ambientales.

MANUAL DE USUARIO BAR 210 OREGON SCIENTIFIC

Lámpara Meteorológica

Modelo: BAR210 / BAR210Ü / BAR210A

MANUAL DE USUARIO

ÍNDICE

Resumen....2

Pantalla LCD....2

Vista Trasera 2

Vista Inferior....2

Sensor Remoto....3

Para Empezar....3

Suministro de Corriente....3

Sensor Remoto....3

Transmisión de Datos del Sensor......4

Reloj....4

Recepción del Reloj......4

Ajuste del Reloj....5

Cambiar de Pantalla....5

Predicción Meteorológica....5

Temperatura....6

Reinicio....6

Precaución......6

Ficha Técnica....7

Sobre Oregon Scientific....7

EU - Declaración de Conformidad....7

RESUMEN

PANTALLA LCD

1. Iconos de predicción meteorológica
2. Indicador de recepción de la señal del reloj
3. Pantalla de la hora / temperatura
4. Indicador de comunicación con el sensor exterior
5. Indicador de pila gastada
6. Pantalla de confi guración de husos horarios

VISTA TRASERA

1. Orifi cio de ventilación
2. Toma del adaptador

VISTA INFERIOR

1. ▲: Subir o bajar ajuste ; activar o desactivar la señal de recepción del reloj
2. RESET: La unidad vuelve a los ajustes predeterminados
3. AUTO ON / OFF: Selecciona modo de alternado automático
4. CLOCK: Ajusta la hora del reloj y el modo de pantalla
5. °C / °F: Selección de unidad de temperatura y modo de pantalla
6. Compartimento para las pilas

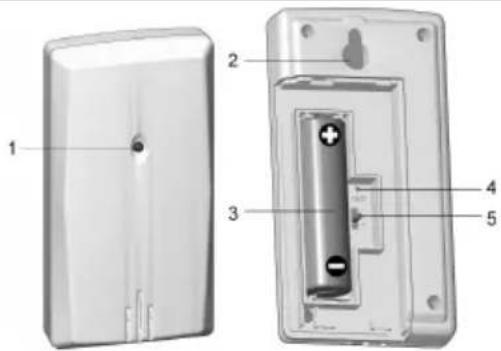

SENSOR REMOTO

1. Indicador LED de estado
2. Orificio para montaje en pared
3. Compartimento para las pilas
4. Orificio de RESET
5. Cambio de CANAL

PARA EMPEZAR

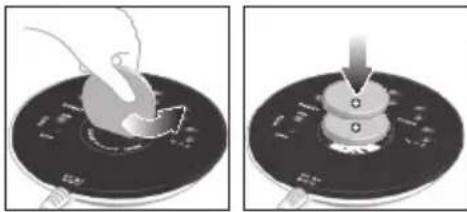

SUMINISTRO DE CORRIENTE

Las pilas son una fuente de energía de emergencia. Si desea utilizar la función de retroiluminación en la pantalla LCD, enchufe el adaptador. Asegúrese de que la unidad esté cerca del enchufe.

Para introducir las pilas :

1. Abra el compartimento para pilas e introduzca las pilas respetando la polaridad.
2. Pulse RESET cada vez que cambie las pilas.

indica que las pilas están casi gastadas.

SENSOR REMOTO

La información puede ser recogida por un máximo de 3 sensores. Los sensores adicionales se venden por separado.

Para configurar el sensor exterior:

1. Abra el compartimento de las pilas.
2. Seleccione un canal y pulse RESET.
3. Cierre el compartimento de las pilas.
4. Coloque el sensor en un radio de 30 m (98 pies) de la

unidad principal usando el montaje en pared o el soporte para la mesa.

NOTA El alcance de la transmisión puede variar debido a muchos factores. Es posible que tenga que probar varias ubicaciones para obtener los mejores resultados.

NOTA Recomendamos utilizar pilas alcalinas para que funcione durante más tiempo, y pilas de litio en temperaturas bajo cero.

TRANSMISIÓN DE DATOS DEL SENSOR

La unidad principal buscará automáticamente al sensor exterior. El icono de recepción del Área del sensor remoto muestra el estado:

ICONO DESCRIPCIÓN
	La unidad principal está buscando el sensor.
	Se ha encontrado un canal.
	Se reciben datos del sensor.
	No se encuentra el sensor.

NOTA Si no ha encontrado el sensor, compruebe las pilas, obstrucciones y la localización del sensor remoto.

Cómo conseguir los mejores resultados:

• Coloque el sensor en un lugar en el que no esté expuesto a la luz directa del sol ni a la humedad.
• Coloque el sensor de cara a la unidad principal evitando

los obstáculos.

• Coloque el sensor en un lugar al descubierto debajo del cielo, alejado de objetos metálicos o electrónicos.
• Coloque el sensor cerca de la unidad principal durante los meses de invierno.

RELOJ

RECEPCIÓN DEL RELOJ

Este producto ha sido diseñado para sincronizar automáticamente su reloj con una señal radiocontrolada.

BAR210:

• UE: señal DCF-77 a 1500 Km (932 millas) de Frankfurt, Alemania.

BAR210U:

- Reino Unido: señal MSF-60: a 1500 Km (932 millas) de Anthorn, Inglaterra.

BAR210A:

- Señal WWVB-60: en un radio de 3200 km (2000 millas) de Fort Collins, Colorado (EUA).

Para activar / desactivar la recepción de la señal :

Pulse ▲y manténgalo pulsado para activar la recepción de señal, o ▼para desactivarla.

NOTA La recepción tarda entre 2 y 10 minutos. Si la señal de radio es débil, puede tardarse hasta 24 horas en conseguir una señal válida.

Recepción del indicador de la señal del reloj:

SEÑAL FUERTE SEÑAL DÉBIL		NO SE RECIBE SEÑAL

AJUSTE DEL RELOJ

Para ajustar el reloj manualmente, desactive la recepción de señal en primer lugar.

1. Pulse CLOCK y manténgalo pulsado.

2. Pulse ▲ para modifi car la confi guración.

3. Pulse CLOCK para confi rmar.

4. La secuencia de confi guración es: confi guración de huso horario, formato de 12 ó 24 horas, huso horario y minutos.

BAR210 / BAR210U : La zona horaria ajusta el reloj a + / -23 horas de la hora recibida por la señal del reloj. Si ha desactivado la recepción de señal del reloj, no ajuste un valor para la zona horaria.

BAR210A: Seleccione un huso horario: 0 (Pacifi co), 1 (Montaña), 2 (Central) o 3 (Este).

CAMBIAR DE PANTALLA

• Para activar el modo de alternado automático (reloj > temperatura exterior > temperatura interior), deslice AUTO ON / OFF a ON.
• Para alternar manualmente entre las pantallas de hora y temperatura, pulse CLOCK o pase la mano por encima del sensor de movimiento de la unidad.

NOTA El modo de alternado automático y el sensor de movimiento se desactivarán si se pulsa algún botón, pero volverán a activarse si no se pulsa ningún botón en los siguientes 5 segundos.

NOTA El sensor de luz CDS instalado dentro de la unidad activará la atenuación automática de la pantalla LCD.

Este producto predice el tiempo de las próximas 12 / 24 horas.

ICONO			[HHOW]
SIGNIFICADO D	Despejado Nublado	Lluvia
COLOR	Rojo	Verde	Azul

TEMPERATURA

Para mostrar el modo de temperatura o elegir la unidad de temperatura:

Pulse °C / °F.

NOTA Por favor, asegúrese de mantener el sensor de temperatura (adyacente a la toma del adaptador) alejada de los dispositivos eléctricos, puesto que el calor que desprenden puede perjudicar la lectura precisa de temperatura.

REINICIO

Pulse RESET para volver a la configuración predeterminada.

PRECAUCIÓN

• No exponga el producto a fuerza extrema, descargas, polvo, fluctuaciones bruscas de temperatura o humedad.
• No cubra los orificios de ventilación con objetos como periódicos, cortinas, etc.
• No sumerja el dispositivo en agua. Si se vertiera líquido en la unidad, límpiela con un paño suave y sin electricidad estática.
• No limpie la unidad con materiales abrasivos o corrosivos.
• No manipule los componentes internos. De hacerlo se invalidaría la garantía.
• Use siempre pilas nuevas. No mezcle pilas viejas

con pilas nuevas.

• Las imágenes de esta guía para el usuario puede ser distintas al producto en sí.
• Cuando elimine este producto, asegúrese de que no vaya a parar a la basura general, sino separadamente para recibir un tratamiento especial.
• La colocación de este producto encima de ciertos tipos de madera puede provocar daños a sus acabados. Oregon Scientific no se responsabilizará de dichos daños. Consulte las instrucciones de cuidado del fabricante para obtener más información.
• Los contenidos de este manual no pueden reproducirse sin permiso del fabricante.
• No elimine las pilas gastadas con la basura normal. Es necesario desecharlo separadamente para poder tratarlo.
• Tenga en cuenta que algunas unidades disponen de una cinta de seguridad para las pilas. Retire la cinta de compartimento para pilas antes de usarlo por primera vez.

NOTA La ficha técnica de este producto y los contenidos de este manual de usuario pueden cambiarse sin aviso.

FICHA TÉCNICA

TIPO DESCRIPCIÓN
UNIDAD PRINCIPAL
L X A X A	70 x 80 x 206 mm(2,76 x 2,76 x 8,11 pulgadas)
Peso	235 g (8,3 oz)sin pilas
Rango de Temperatura interior	-5°C a 50°C(23°F a 122°F)
Rango de temperatura exterior	-30°C a 50°C(-22°F a 122°F)
Resolución 0,1°C (0,2°F)
Frecuencia de la señal 433 MHz
Alimentación	Funciona con 2 x pilasCR2032Adaptador AC/CC
UNIDAD REMOTA (THN132N)
L X A X A	92 x 60 x 20 mm(3,6 x 2,4 x 0,8 pulgadas)
Peso 62 g (2,22 onzas)
Alcance de la transmisión	30 m (98 pies) sin obstáculos
Rango de Temperatura.	-40°C a 60°C(-40°F a 140°F)
Alimentación	Funciona con 1 pila UM-3(AA) de 1,5V

SOBRE OREGON SCIENTIFIC

Visite nuestra página web (www.oregonscientific.com) para conocer más sobre los productos de Oregon Scientific. Si está en EE.UU y quiere contactar directamente con nuestro Departamento de Atención al Cliente, por favor visite www2.oregonscientific.com/service/support.asp o llame al 1-800-853-8883.

Si está en España y quiere contactar directamente con nuestro Departamento de Atención al Cliente, por favor visite www.oregonscientific.es o llame al 902 338 368. Para consultas internacionales, por favor visite www2.oregonscientific.com/about/international.asp.

EU - DECLARACIÓN DE CONFORMIDAD

Por medio de la presente Oregon Scientific declara que la Lámpara Meteorológica (BAR210 / BAR210U / BAR210A) cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE. Tiene a su disposición una copia firmada y sellada de la Declaración de Conformidad, solicitela al Departamento de Atención al Cliente de Oregon Scientific.

PAÍSES BAJO LA DIRECTIVA RTTE

Todos los países de la UE, Suiza CH

y Noruega N
