BAR 210 - Estação Meteorológica OREGON SCIENTIFIC - Manual de utilização gratuito

Tipo de Produto	Estação Meteorológica
Marca	Oregon Scientific
Modelo	BAR 210
Dimensões (Unidade Principal)	Aproximadamente 130 x 95 x 30 mm
Peso (Unidade Principal)	Aproximadamente 180 g (sem pilhas)
Fonte de Alimentação	Unidade principal: 2 pilhas AAA 1.5V; Sensor remoto: 2 pilhas AAA 1.5V
Funções Principais	Temperatura interna/externa; humidade interna/externa; hora; data; alarme; ícones de previsão do tempo; tendência da pressão barométrica
Sensor Remoto	Sem fios, 433 MHz, alcance até 30 m em campo aberto
Faixa de Temperatura	Interna: 0°C a 50°C; Externa: -20°C a 60°C
Faixa de Humidade	Interna/externa: 25% a 95% UR
Tipo de Visor	LCD com retroiluminação
Opções de Montagem	Suporte de mesa ou montagem na parede
Memória	Registo de temperatura e humidade mín./máx.
Alarme	Alarme diário com soneca
Cuidados e Limpeza	Limpe com um pano macio e seco; não utilize produtos abrasivos ou solventes
Notas de Segurança	Mantenha afastado de calor extremo e humidade; não mergulhe em água
Peças Sobresselentes e Capacidade de Reparação	Não existem peças reparáveis pelo utilizador; contacte o suporte da Oregon Scientific para problemas
Informações Gerais	Projetado para uso doméstico; está em conformidade com as normas CE e FCC

Perguntas frequentes - BAR 210 OREGON SCIENTIFIC

Como configuro a estação meteorológica BAR 210?

Insira as pilhas na unidade principal e no sensor remoto. Prima e segure o botão SET para entrar nas definições. Use os botões UP/DOWN para ajustar os valores. O sensor irá sincronizar automaticamente.

Porque é que o meu sensor externo não está a conectar?

Certifique-se de que o sensor está dentro de 30 metros da unidade principal e que não há obstruções. Verifique se ambos os dispositivos têm pilhas novas e se o sensor está ligado. Prima e segure o botão SEARCH na unidade principal para ressincronizar.

Que tipo de pilhas utiliza o BAR 210?

A unidade principal utiliza 2 pilhas AAA 1.5V, e o sensor remoto também utiliza 2 pilhas AAA 1.5V. Recomenda-se pilhas alcalinas.

Como mudo a unidade de temperatura entre Celsius e Fahrenheit?

No modo normal, prima e segure o botão UP ou DOWN para alternar entre °C e °F.

Posso usar vários sensores remotos com o BAR 210?

O BAR 210 suporta apenas um sensor remoto. Para vários sensores, considere um modelo diferente.

Como leio os ícones de previsão do tempo?

A estação exibe ícones de sol, parcialmente nublado, nublado, chuvoso ou nevado com base nas tendências da pressão barométrica. É uma previsão, não uma leitura em tempo real.

O visor está fraco ou sem retroiluminação. O que devo fazer?

Verifique se as pilhas não estão fracas. A retroiluminação é ativada premindo o botão SNOOZE/LIGHT, mas pode escurecer após alguns segundos para poupar energia.

Como faço para redefinir o BAR 210 para as definições de fábrica?

Remova ambas as pilhas da unidade principal e do sensor. Aguarde 10 segundos e reinsira as pilhas. Pode ser necessário definir a hora e a data novamente.

A estação meteorológica BAR 210 é adequada para uso externo?

A unidade principal é apenas para uso interno. O sensor remoto é resistente às intempéries, mas não é à prova de água; coloque-o debaixo de um abrigo se possível.

Qual é a precisão das leituras de temperatura e humidade?

Precisão da temperatura: ±1°C; precisão da humidade: ±5% UR em condições normais. As leituras podem variar com a colocação e fatores ambientais.

MANUAL DE UTILIZADOR BAR 210 OREGON SCIENTIFIC

Primeiros Passos....3

Fonte de Alimentação....3

Sensor Remoto....3

Transmissão de Dados do Sensor......4

Recepção....4

Recepção do Relógio....4

Ajuste do Relógio....5

Alteração do Display....5

Previsão do Tempo....5

Temperatura....6

Reset......6

Precauções....6

Especificações....7

Sobre a Oregon Scientific....7

CE – Declaração de Conformidade......7

VISÃO GERAL

DISPLAY DE LCD

1. Ícones de previsão do tempo
2. Indicador de recepção do sinal do relógio
3. Display de hora / temperatura
4. Indicador de comunicação do sensor externo
5. Indicador de bateria fraca
6. Display de deslocamento do fuso horário

VISÃO TRASEIRA

1. Orifício de ventilação
2. Soquete do adaptador

VISÃO INFERIOR

1. ▲: aumenta / diminui a configuração; ativa / desativa o sinal de recepção do relógio
2. RESET: retorna a unidade aos valores de configuração padrão
3. AUTO ON / OFF: seleciona o modo de alternância automática
4. CLOCK: define o modo de hora e exibição
5. °C / °F: seleciona o modo de unidade de temperatura e exibição
6. Compartimento de baterias

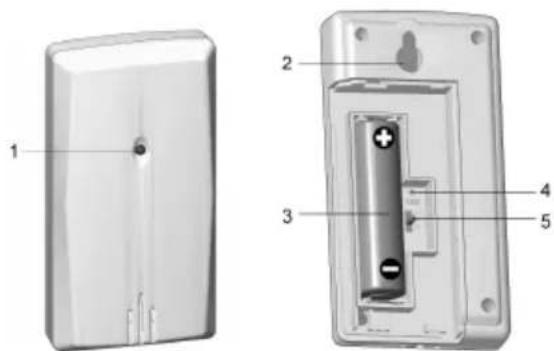

SENSOR REMOTO

1. Indicador LED de status
2. Orifício para montagem em parede
3. Compartimento de baterias
4. Orifício de RESET
5. Chave CHANNEL

PRIMEIROS PASSOS

FONTE DE ALIMENTAÇÃO

As baterias servem como fonte de alimentação reserva para o relógio. Para uso contínuo da luz de fundo do LCD, conecte o soquete do adaptador. Verifique se a tomada de parede está facilmente acessível à unidade.

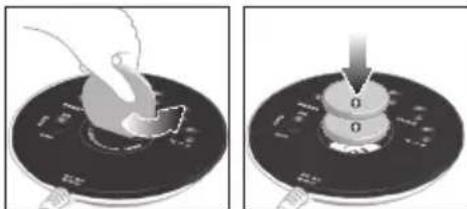

Para inserir as baterias :

1. Remova o compartimento de baterias e insira as baterias, fazendo a correspondência das polaridades.
2. Pressione RESET após a troca das baterias.

indica que as baterias da unidade principal estão fracas.

SENSOR REMOTO

Os dados podem ser coletados de 1 sensor. Os sensors extras são vendidos separadamente.

Para configurar o sensor externo:

1. Abra o compartimento de baterias.
2. Selezione um canal e pressione RESET.
3. Feche a tampa do compartimento de baterias.
4. Coloque o sensor externo a uma distância de 30

m (98 pés) da unidade principal usando a base de mesa ou montagem em parede.

DICA A faixa de transmissão pode variar dependendo de muitos fatores. Você pode precisar testar em vários locais para obter os melhores resultados.

NOTA Use pilhas alcalinas para um maior tempo de uso e baterias de lítio consumíveis em temperaturas abaixo do nível de congelamento.

TRANSMISSÃO DE DADOS DO SENSOR

A unidade principal procurará automaticamente o sensor externo. O ícone de recepção do sensor na área do sensor remoto mostra o status:

ÍCONE DESCRIÇÃO
	A unidade principal está procurando o sensor.
	Um canal foi localizado.
	Dados do sensor recebidos.
	O sensor não pôde ser localizado.

NOTA Se o sensor não for localizado, verifique as baterias, obstruções e o local da unidade remota.

Para obter os melhores resultados:

- Coloque o sensor longe da incidência direta do sol e

de umidade.

• Posicione o sensor voltado para a unidade principal, minimizando obstruções.
• Coloque o sensor em um local com uma visão clara do céu, longe de objetos metálicos ou eletrônicos.
• Posicione o sensor perto da unidade principal durante os meses de inverno.

RECEPÇÃO

RECEPÇÃO DO RELÓGIO

Este produto foi projetado para sincronizar seu relógio automaticamente com um sinal do relógio.

BAR210:

• EU: Sinal DCF-77: dentro de 1500 km (932 milhas) de Frankfurt, Alemanha.

BAR210U:

- UK: Sinal MSF-60: dentro de 1500 km (932 milhas) de Anthorn, Inglaterra.

BAR210A:

- Sinal WWVB-60: dentro de 3.200km (2000 milhas) de Fort Collins Colorado.

Para ativar/desativar a recepção do sinal:

Pressione ▲ e segure para ativar ou ▼ para desativar a recepção do sinal.

NOTA A recepção leva de 2 a 10 minutos. Se o sinal estiver fraco, poderá levar até 24 horas para obter um sinal válido.

Indicador de recepção do sinal do relógio:

SINAL FORTE S	SINAL FRACO NENHUM SINAL

AJUSTE DO RELÓGIO

Para ajustar o relógio manualmente, desative primeiro a recepção do sinal.

1. Pressione e segure CLOCK.
2. Pressione ▲ ou ▼ para alterar as confi gurações.
3. Pressione CLOCK para confi rmar.
4. A ordem de ajuste é: deslocamento de fuso horário, formato de 12/24 horas, hora e minuto.

BAR210: O deslocamento do fuso horário faz um ajuste em + / - 23 horas com base na hora do sinal do relógio recebido. Se você desativou a recepção do sinal do relógio, não defi na um valor para o deslocamento do fuso horário.

BAR210 / BAR210U: Seleccione o fuso horário: (0) Pacifi co,(1) Montanhas, (2) Central ou, (3) Leste.

ALTERAÇÃO DO DISPLAY

- Para alterar para o modo de alternância automática (relógio > temperatura externa > temperatura

interna), deslize AUTO ON / OFF para ON.

- Para alternar manualmente entre hora e temperatura, pressione CLOCK ou passe sua mão sobre o sensor de movimento da unidade.

NOTA O modo de alternância automática e o sensor de movimento serão desativados se um botão for pressionado, mas serão novamente ativados se nenhum botão for pressionado em 5 segundos.

NOTA O sensor do indicador luminoso CDS instalado dentro da unidade ativará a redução automática da intensidade de luz do LCD.

PREVISÃO DO TEMPO

Este produto faz a previsão do tempo para as próximas 12 a 24 horas.

ÍCONE
SIGNIFICADO En	nsolarado Nubla	do Chuvoso
COR Vermelho Verde Azul

TEMPERATURA

Para exibir o modo de temperatura ou selecionar a unidade de temperatura:

Pressione °C / °F.

NOTA Certifique-se de deixar o sensor de temperatura (adjacente ao soquete do adaptador) distante de dispositivos elétricos, já que o aquecimento desses dispositivos afetará a exatidão das leituras de temperatura.

RESET

Pressione RESET para retornar aos ajustes padrão.

PRECAUÇÕES

• Não submeta a unidade a forças excessivas, impactos, poeiras, oscilações de temperatura ou umidade.
• Não obstrua as aberturas de ventilação com itens como jornais, cortinas, etc.
• Não mergulhe a unidade na água. Se respingar líquido nela, seque-a imediatamente com um pano macio e que não solte fi apos.
• Não limpe a unidade com material abrasivo ou

corrosivo.

• Não altere os componentes internos da unidade. Isso invalidará sua garantia.
• Utilize apenas pilhas novas. Não misture pilhas novas e usadas.
• As imagens mostradas neste manual podem diferir da imagem real.
• Ao descartar este produto, certifique-se de que ele seja coletado separadamente para tratamento especial.
• A colocação deste produto sobre certos tipos de madeira pode resultar em danos ao seu acabamento, pelos quais a Oregon Scientific não se responsabilizará. Consulte as instruções de cuidados do fabricante do móvel para obter informações.
• O conteúdo deste manual não pode ser reproduzido sem a permissão do fabricante.
• Não descarte baterias usadas em locais não apropriados. É necessária a coleta do lixo em questão de maneira separada para tratamento especial.
• Observe que algumas unidades estão equipadas com uma tira de segurança da bateria. Remova a tira do compartimento de bateria antes do primeiro uso.

NOTA As especificações técnicas para este produto e o conteúdo do manual do usuário estão sujeitos à alteração sem aviso prévio.

ESPECIFICAÇÕES

TIPO DESCRIÇÃO
UNIDADE PRINCIPAL
C x L x A	70 x 80 x 206 mm(2,76 x 2,76 x 8,11 pol.)
Peso	235 g (8,3 onças)sem bateria
Faixa interna de temperatura	-5°C a 50°C(23°F a 122°F)
Faixa externa de temperatura	-30°C a 50°C(-22°F a 122°F)
Resolução 0,1°C (0,2°F)
Frequência do sinal 433 MHz
Alimentação	2 baterias CR2032Adaptador CA/CC
UNIDADE REMOTA (THN132N)
C x L x A	92 x 60 x 20 mm(3,6 x 2,4 x 0,8 pol.)
Peso 62 g (2,22 onças)
Faixa de transmissão	30 m (98 pés) semobstrução
Faixa de temperatura	-40°C a 60°C(-40°F a 140°F)
Alimentação 1 pilha UM-3 (AA) de 1,5 V

SOBRE A OREGON SCIENTIFIC

Visite nosso site (www.oregonscientific.com.br) para saber mais sobre os produtos Oregon Scientific. Caso você necessite de mais informações ou tenha dúvidas, entre em contato com o nosso Serviço de Atendimento ao Consumidor através do telefone 11 5095-2329 ou e-mail [e-mail].

CE – DECLARAÇÃO DE CONFORMIDADE

Oregon Scientific declara que este(a) Indicador Luminoso do Tempo (Modelo: BAR210 / BAR210U / BAR210A) está conforme com os requisitos essenciais e outras provisões da Diretriz 1999/5/CE. Uma cópia assinada e datada da Declaração de Conformidade está disponível para requisições através do nosso SAC.

PAISES SUJEITOS A NORMA R&TTE

Todos os países da União Européia, Suíça CH e Noruega N
