Tipo di prodotto	Stazione meteorologica
Marchio	Oregon Scientific
Modello	BAR 210
Dimensioni (Unità principale)	Circa 130 x 95 x 30 mm
Peso (Unità principale)	Circa 180 g (senza batterie)
Alimentazione	Unità principale: 2 batterie AAA 1,5 V; Sensore remoto: 2 batterie AAA 1,5 V
Funzioni principali	Temperatura interna/esterna; umidità interna/esterna; ora; data; sveglia; icone previsioni meteo; tendenza pressione barometrica
Sensore remoto	Wireless, 433 MHz, fino a 30 m di portata in spazio aperto
Intervallo di temperatura	Interno: da 0°C a 50°C; Esterno: da -20°C a 60°C
Intervallo di umidità	Interno/esterno: dal 25% al 95% UR
Tipo di display	LCD con retroilluminazione
Opzioni di montaggio	Supporto da tavolo o montaggio a parete
Memoria	Registrazione temperatura e umidità min/max
Sveglia	Sveglia giornaliera con snooze
Cura e pulizia	Pulire con un panno morbido e asciutto; non utilizzare detergenti abrasivi o solventi
Note di sicurezza	Tenere lontano da calore e umidità eccessivi; non immergere in acqua
Ricambi e riparabilità	Nessuna parte riparabile dall'utente; contattare il supporto Oregon Scientific per problemi
Informazioni generali	Progettato per uso domestico; conforme agli standard CE e FCC

Domande frequenti - BAR 210 OREGON SCIENTIFIC

Come si configura la stazione meteorologica BAR 210?

Inserire le batterie nell'unità principale e nel sensore remoto. Tenere premuto il pulsante SET per entrare nelle impostazioni. Usare i pulsanti SU/GIÙ per regolare i valori. Il sensore si sincronizzerà automaticamente.

Perché il sensore esterno non si connette?

Assicurarsi che il sensore sia entro 30 metri dall'unità principale e che non vi siano ostacoli. Verificare che entrambi i dispositivi abbiano batterie nuove e che il sensore sia acceso. Tenere premuto il pulsante SEARCH sull'unità principale per risincronizzare.

Che tipo di batterie utilizza il BAR 210?

L'unità principale utilizza 2 batterie AAA 1,5 V e il sensore remoto utilizza anch'esso 2 batterie AAA 1,5 V. Si consigliano batterie alcaline.

Come si cambia l'unità di temperatura tra Celsius e Fahrenheit?

In modalità normale, tenere premuto il pulsante SU o GIÙ per passare da °C a °F.

Posso utilizzare più sensori remoti con il BAR 210?

Il BAR 210 supporta un solo sensore remoto. Per più sensori, considerare un modello diverso.

Come si leggono le icone delle previsioni meteo?

La stazione mostra icone di sole, parzialmente nuvoloso, nuvoloso, pioggia o neve in base alle tendenze della pressione barometrica. È una previsione, non una lettura in tempo reale.

Il display è debole o non ha retroilluminazione. Cosa devo fare?

Controllare che le batterie non siano scariche. La retroilluminazione si attiva premendo il pulsante SNOOZE/LIGHT, ma potrebbe attenuarsi dopo alcuni secondi per risparmiare energia.

Come si ripristinano le impostazioni di fabbrica del BAR 210?

Rimuovere entrambe le batterie dall'unità principale e dal sensore. Attendere 10 secondi, quindi reinserire le batterie. Potrebbe essere necessario impostare nuovamente ora e data.

La stazione meteorologica BAR 210 è adatta per l'uso esterno?

L'unità principale è solo per uso interno. Il sensore remoto è resistente agli agenti atmosferici ma non impermeabile; posizionarlo sotto un riparo se possibile.

Qual è la precisione delle letture di temperatura e umidità?

Precisione temperatura: ±1°C; precisione umidità: ±5% UR in condizioni normali. Le letture possono variare in base al posizionamento e ai fattori ambientali.

MANUALE UTENTE BAR 210 OREGON SCIENTIFIC

Vista dal basso....2

Sensore remoto....3

Operazioni preliminari....3

Alimentazione....3

Sensore remoto....3

Trasmissione dei dati del sensore......4

Orologio....4

Ricezione dell'ora....4

Impostazione dell'orologio....5

Modifica della visualizzazione....5

Previsioni meteorologiche....5

Temperatura....6

Funzione RESET....6

Precauzioni....6

Informazioni Agli Utenti dei Prodotti di

Tipo "Domestico"......6

Specifiche....7

Informazioni su Oregon Scientific....7

Dichiarazione di conformita' UE....8

PANORAMICA

DISPLAY LCD

1. Icone delle previsioni meteorologiche
2. Indicatore della ricezione del segnale orario
3. Visualizzazione di ora e temperatura
4. Indicatore della comunicazione con il sensore esterno
5. Indicatore di batteria in esaurimento
6. Visualizzazione della differenza di fuso orario

VISTA POSTERIORE

1. Foro di aerazione
2. Entrata alimentatore

VISTA DAL BASSO

1. ▲ : consente di aumentare o diminuire l'impostazione e di attivare o disattivare il segnale di ricezione dell'ora
2. RESET: consente di ripristinare i valori predefiniti dell'unità
3. AUTO ON / OFF: consente di selezionare la modalità di visualizzazione alternata automatica delle informazioni di ora e temperatuta IN/OUT
4. CLOCK: consente di impostare l'orario e le modalità di visualizzazione delle informazioni
5. °C / °F: consente di selezionare l'unità di misura della temperatura e la modalità di visualizzazione
6. Vano batterie

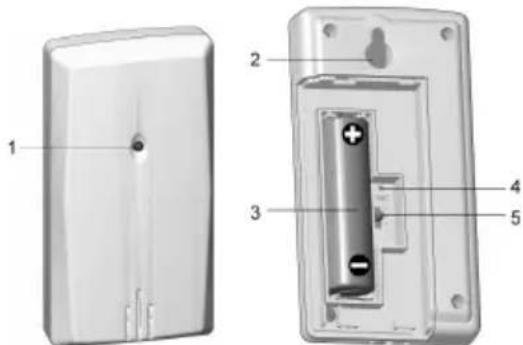

SENSORE REMOTO

1. Indicatore LED
2. Foro per fissaggio a parete
3. Vano batterie
4. Foro RESET
5. Selettore CHANNEL

OPERAZIONI PRELIMINARI

ALIMENTAZIONE

Le batterie fungono da alimentazione di riserva per l'orologio. In caso di utilizzo continuo della retroilluminazione LCD, inserire sempre l'alimentatore. Verificare che l'entrata dell'alimentatore sia facilmente accessibile.

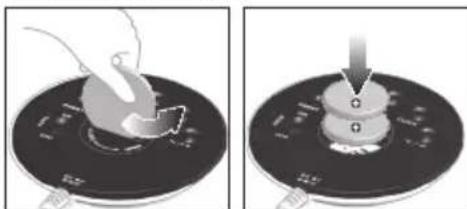

Inserimento delle batterie:

1. Aprire il vano batterie ed inserire le batterie rispettando la polarità indicata.
2. Premere RESET dopo ogni sostituzione di batteria.

indica che le batterie dell'unità principale sono in aurimento.

SENSORE REMOTO

Meteo Lamp è in grado di supportare un solo sensore remoto (incluso nella confezione) per la rilevazione e visualizzazione della temperatura esterna.

Impostazione del sensore esterno:

1. Aprire il vano batterie.

2. Selezionare un canale, quindi premere RESET.

3. Chiudere il vano batterie.

4. Posizionare il sensore esterno entro 30 m dall'unità principale utilizzando il supporto da tavolo o il foro per il montaggio a parete.

SUGGERIMENTO Il campo di trasmissione può variare in base a molti fattori. È possibile dover provare diverse posizioni prima di ottenere i risultati migliori.

NOTA Utilizzare batterie alcaline in caso di uso prolungato e batterie al litio in ambienti con temperature inferiori allo 0.

TRASMISSIONE DEI DATI DEL SENSORE

L'unità principale esegue automaticamente la ricerca del sensore esterno. L'icona di ricezione del sensore nell'area relativa al sensore remoto ne indica lo stato:

ICONA DESCRIZIONE
	L'unità principale è alla ricerca di un sensore.
	È stato rilevato un canale.
	I dati del sensore sono stati ricevuti.
	Impossibile trovare il sensore.

NOTA Se il sensore non viene rilevato, controllare le batterie, la presenza di eventuali ostruzioni e la posizione del sensore remoto.

Per ottenere risultati migliori:

- Posizionare il sensore lontano da luce solare diretta

e luoghi particolarmente umidi.

• Posizionare il sensore di fronte all'unità principale, riducendo le ostruzioni al minimo.
• Porre il sensore in una posizione con campo senza ostruzioni verso il cielo, lontano da oggetti metallici o elettronici.
• Durante i mesi più freddi, posizionare il sensore vicino all'unità principale.

OROLOGIO

RICEZIONE DELL'ORA

Questo prodotto è progettato per sincronizzare automaticamente il proprio orologio con un segnale orario.

BAR210:

• EU: segnale DCF-77: entro 1500 km da Francoforte, Germania.

BAR210U:

- UK: segnale MSF-60: entro 1500 km da Anthorn, Inghilterra.

BAR210A:

- Segnale WWVB-60: entro 3200 km da Fort Collins, Colorado.

Attivazione / disattivazione della ricezione del segnale:

Per attivare la ricezione del segnale, tenere premuto ▲, per disattivarla tenere premuto ▼

NOTA Per la ricezione sono necessari dai 2 ai 10 minuti. Se il segnale è debole, possono occorrere fino

a 24 ore per riceverne uno valido.

Indicatore della ricezione del segnale orario:

SEGNALE FORTE	SEGNALE DEBOLE	NESSUN SEGNALE

IMPOSTAZIONE DELL'OROLOGIO

Per impostare l'orologio manualmente, disattivare prima la ricezione del segnale.

1. Tenere premuto CLOCK.
2. Premere ▲ per modifi care le impostazioni.
3. Premere CLOCK per confermare.
4. L'ordine delle impostazioni è: differenza di fuso orario, formato ora 12/24 ore, ora, minuti.

BAR210 / BAR210U: La differenza di fuso orario imposta l'orologio a + / - 23 ore dall'ora del segnale ricevuto. Se la ricezione del segnale orario è stata disattivata, non impostare nessun valore per la differenza di fuso orario.

BAR210A: Selezionare la zona relativa al fuso orario: (0) Pacifi c, (1) Mountain, (2) Central oppure (3) Eastern.

MODIFICA DELLA VISUALIZZAZIONE

- Per passare alla modalità di visualizzazione alternata automatica (ora > temperatura esterna > temperatura interna), spostare AUTO ON / OFF su

ON.

- Per alternare manualmente le visualizzazione di ora e temperatura, premere CLOCK o passare la mano sopra il sensore di movimento posto sulla estremità superiore dell'unità.

NOTA Se viene premuto un pulsante, la modalità di visualizzazione alternata automatica e il sensore di movimento vengono disattivati, ma si riattiveranno se non verranno premuti altri pulsanti per 5 secondi.

NOTA Il sensore luminoso CDS installato nell'unità attiva l'affi evolimento automatico del display.

PREVISIONI METEOROLOGICHE

Questo prodotto mostra le previsioni meteorologiche delle successive 12-24 ore.

ICONA
SIGNIFICATO Sereno Nuvoloso		Pioggia
COLORE Rosso Verde Azzurro

TEMPERATURA

Per visualizzare la modalità temperatura o per selezionare l'unità di misura della temperatura: Premere °C / °F.

NOTA Tenere il sensore della temperatura (accanto all'entrata dell'alimentatore) lontano da dispositivi elettrici, dal momento che tali dispositivi influenzano la corretta rilevazione della temperatura.

FUNZIONE RESET

Premere RESET per ripristinare le impostazioni predefinite dell'unità.

PRECAUZIONI

• Non sottoporre il prodotto a forza eccessiva, urti, polvere, temperatura o umidità.
• Non otturare i fori di aerazione con oggetti come giornali, tende, etc.
• Non immergere l'unità in acqua. Se si versa del liquido sul prodotto, asciugarlo immediatamente con un panno morbido e liscio.
  • Non pulire l'unità con materiali abrasivi o corrosivi.
  • Non manomettere i componenti interni. In questo

modo si invalida la garanzia.

• Utilizzare solo batterie nuove. Non mescolare batterie nuove con batterie vecchie.
• Le immagini del manuale possono differire dalla realtà.
• Oregon Scientific declina ogni responsabilità per eventuali danni alle finiture causati dal posizionamento del prodotto su determinati tipi di legno. Consultare le istruzioni fornite dal fabbricante del mobile per ulteriori informazioni.
• Il contenuto di questo manuale non può essere ristampato senza l'autorizzazione del fabbricante.
• Non smaltire le batterie vecchie come rifiuto non differenziato. È necessario che questo prodotto venga smaltito mediante raccolta differenziata per essere trattato in modo particolare.
• Alcune unità sono dotate di una striscia di sicurezza a protezione delle le batterie. Rimuovere la striscia dal vano batterie prima del primo utilizzo.

NOTA Le specifiche tecniche del prodotto e il contenuto del manuale per l'utente possono essere modificati senza preavviso.

INFORMAZIONI AGLI UTENTI DEI PRODOTTI DI TIPO "DOMESTICO"

INFORMAZIONE AGLI UTENTI

ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

SPECIFICHE

TIPO DESCRIZIONE
UNITÀ PRINCIPALE
L x l x h	70 x 80 x 206 mm

Peso	235 gsenza batteria
Campo dimisurazione temp.interna	Da -5°C a 50°C
Campo dimisurazione temp.esterna	Da -30°C a 50°C
Risoluzione 0,1°C
Frequenza segnale 433 MHz
Alimentazione	2 batterie tipo CR2032Alimentatore AC / DC
UNITÀ REMOTA (THN132N)
L x l x h	92 x 60 x 20 mm
Peso	62 g
Campo ditrasmissione	30 m in campo aperto
Campo dimisurazione dellatemperatura	Da -40°C a 60°C
Alimentazione	1 batteria UM-3 (AA) da 1,5 V

INFORMAZIONI SU OREGON SCIENTIFIC

Per avere maggiori informazioni sui nuovi prodotti Oregon Scientific visita il nostro sito internet www.oregonscientific.it, dove potrai trovare tutte le informazioni di cui hai bisogno. Per ricerche di tipo internazionale puoi visitare invece il sito www2.oregonscientific.com/about/international.asp.

DICHIARAZIONE DI CONFORMITA' UE

Con la presente Oregon Scientific dichiara che questo Meteo Lamp (Modello: BAR210 / BAR210U / BAR210A) è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta, tramite il servizio clienti della Oregon Scientific.

PAESI CONFORMI ALLA DIRETTIVA R&TTE

Tutti I Paesi Ue, Svizzera CH

E Norvegia N
