BAR628HGU - Estación meteorológica OREGON SCIENTIFIC - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO BAR628HGU OREGON SCIENTIFIC

. Este aparato combina la precisión horaria junto a la previsión meteorológica, y monitorización de la temperatura interior, exterior y el porcentaje de humedad en una única herramienta que podrá utilizar cómodamente desde su hogar. En esta caja, Vd. encontrará:

• 3 pilas UM-3 (AA) 1.5V para la unidad principal

• 2 pilas UM-4 (AAA) 1.5V para el sensor remoto Conserve este manual a mano mientras se familiariza con este nuevo producto. Contiene instrucciones prácticas paso a paso, así como especificaciones técnicas y advertencias que deberá tener en cuenta. Estación Meteorológica Inalámbrica Modelo: BAR628HG / BAR628HGU Manual de UsuarioES

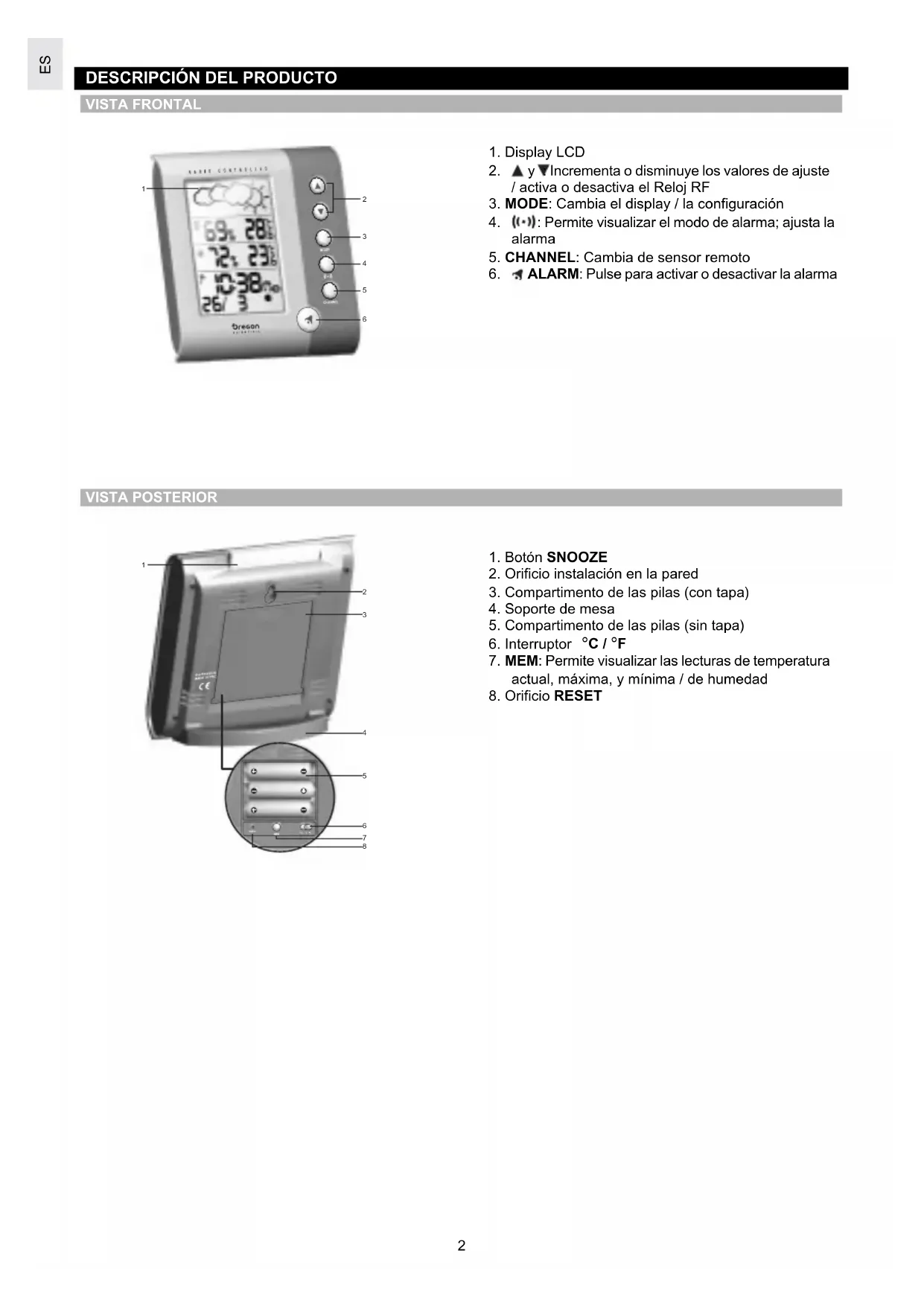

DESCRIPCIÓN DEL PRODUCTO

y : Incrementa o disminuye los valores de ajuste / activa o desactiva el Reloj RF

3. MODE: Cambia el display / la configuración

2. Orificio instalación en la pared

3. Compartimento de las pilas (con tapa)

5. Compartimento de las pilas (sin tapa)

7. MEM: Permite visualizar las lecturas de temperatura

actual, máxima, y mínima / de humedad

DISPLAY LCD A. Zona Previsión Meteorológica B. Zona Temperatura y Humedad Exterior C. Zona Temperatura y Humedad Interior D. Zona Reloj / Alarma / Calendario

1. Display de información meteorológica

4. Icono pila agotada para el sensor

8. Icono pila agotada para la unidad principal

11. Icono recepción por radio frecuencia (RF)

1. Orificio para instalación en la pared

3. Número de CHANNEL (1-3)

4. Compartimento para las pilas

2. Indicador LED de estadoES

SOPORTE DE MESA O INSTALACIÓN EN LA PARED Utilice el soporte de la parte posterior de la unidad principal / el sensor remoto, o instálelo en la pared con un clavo. Para colocar el soporte de la unidad principal: Para instalar en la pared la unidad principal: Para utilizar el soporte del sensor remoto o instalarlo en la pared: SENSOR REMOTO (THGR122NX) Este producto se entrega con un Sensor Termo / Hygro THGR122NX que recoge la información de Temperatura y Humedad. La información puede ser obtenida desde un máximo de 3 sensores. Los sensores adicionales se venden separadamente.

CONFIGURAR EL SENSOR

1. Abra el compartimento de las pilas del sensor remoto

con un pequeño destornillador Phillips.

2. Introduzca las pilas, respetando la polaridad (+ y -)

como se muestra en el compartimento de las pilas.

Canel Canal 1-3. Si está utilizando más de un sensor, seleccione un canal diferente para cada sensor. PREPARACIÓN PILAS Las pilas se suministran con este producto: Unidad principal 3 pilas UM-3 (AA) 1.5V Unidad remota 2 pilas UM-4 (AAA) 1.5V Introduzca las pilas antes de utilizarlo por primera vez, respetando la polaridad (+ y -) tal y como aparece en el compartimento para las pilas. Para un óptimo resultado, instale las pilas en el sensor remoto antes de instalar las de la unidad principal. Pulse RESET siempre que haya cambiado las pilas. NOTA No utilice pilas recargables. aparece cuando las pilas están agotadas. NOTA Recomendamos utilizar pilas alcalinas para un funcionamiento óptimo del producto.

Principal Área de Temperatura / Humedad Interior Remota Área de Temperatura / Humedad Exterior Instalación de las pilas:

CAMBIAR LA CONFIGURACIÓN

Para cambiar los ajustes de hora, calendario e idioma:

el ajuste rápidamente, mantenga pulsado o .)

3. Ajuste el canal. El selector está situado en el

compartimento para las pilas.

4. Coloque el sensor cerca de la unidad principal. Pulse

RESET en el sensor. Entonces, pulse y mantenga pulsado MEM y CHANNEL en la unidad principal para iniciar la transmisión de señal entre el sensor y la unidad principal. El icono de recepción de la unidad principal destellará durante aproximadamente 3 minutos mientras encuentra el sensor. (Consulte la sección “Transmisión de Información” para mayor detalle.)

5. Cierre el compartimento para las pilas del sensor

6. Asegúrese de que el sensor está en el lugar deseado

utilizando el soporte de mesa o instalándolo en la pared. Para un óptimo resultado:

• Introduzca las pilas y seleccione el canal antes de montar el sensor.

• Coloque el sensor lejos de la luz solar directa y de cualquier humedad.

• No coloque el sensor a más de 30 metros (98 pies) de distancia de la unidad principal (interior).

• Coloque el sensor de manera que encare la unidad principal (interior), evitando obstáculos como puertas, muros o mobiliario.

• Coloque el sensor en un lugar libre al cielo, lejos de objetos metálicos o electrónicos.

• Coloque el sensor cerca de la unidad principal durante los meses fríos de invierno dado que las temperaturas bajo cero pueden afectar al funcionamiento de las pilas y la transmisión de la señal. Quizás deba Vd. experimentar con varias posiciones para obtener los mejores resultados.

Para buscar un sensor, pulse y mantenga pulsado MEM y CHANNEL (en la unidad principal) durante 2 segundos. NOTA Si todavía no encuentra el sensor, compruebe las pilas, los obstáculos, y la situación de la unidad remota. NOTA Las señales de aparatos de hogar tal y como timbres de puertas, portones electrónicos de garaje, y sistemas de seguridad para el hogar pueden provocar fallos temporales en la recepción. Esto es habitual y no afecta al funcionamiento general del producto. La recepción se reanudará una vez finalice la interferencia. RELOJ El reloj sincroniza automáticamente la hora y la fecha actual cuando se encuentra dentro del radio de alcance de la señal de radio DCF77 generada en Frankfurt, Alemania para Europa Central (modelo BAR628HG) o MSF60 generado en Rugby, Inglaterra (modelo BAR628HGU). NOTA Las señales son recogidas por la unidad principal cuando está a 1500 km (932 millas) de una señal. La recepción inicial requiere de 2-10 minutos, y se inicia cuando instala la unidad por primera vez, o cada vez que pulsa RESET. Una vez completada, el icono de recepción dejará de destellar. El icono aparece en el Área de Reloj. Para forzar una búsqueda manual de las señales del reloj, pulse y mantenga pulsado durante 2 segundos. Si no se encuentra señal alguna, compruebe el estado de las pilas.

ENCENDER / APAGAR EL RELOJ

Realice este proceso si no puede recibir señales del reloj. Pulse y mantenga pulsado durante 2 segundos. Entonces, ajuste manualmente el reloj siguiendo las instrucciones "Ajustar el Reloj" (a continuación). El icono de señal indica que la prestación de reloj está ACTIVADA (ON). Si no aparece el icono, está DESACTIVADO (OFF).

AJUSTAR EL RELOJ / CALENDARIO

Sólo es necesario realizar este proceso si ha desactivado la prestación de reloj (por ejemplo, si se encuentra demasiado lejos o no puede recibir una señal).

1. Pulse y mantenga pulsado MODE durante 2

segundos. El Área de Reloj destellará.

2. Seleccione la hora, minuto, año, mes, día, e idioma

del día de la semana. Pulse o para cambiar el ajuste.

3. Pulse MODE para confirmar.

Las opciones de idioma son (E) inglés, (F) francés, (D) alemán, (I) italiano, y (S) español.

La unidad principal está buscando sensores. Se ha encontrado al menos 1 canal. Está seleccionado el Canal 1 (el número cambiará en función del sensor seleccionado)

aparece en Área No se puede encontrar de Temp / Humedad el sensor seleccionado. Exterior Busque el sensor o compruebe las pilas. SEñAL FUERTE SEñAL DéBIL NO SEñALES

Este producto puede mostrar la información de temperaturas y porcentajes de humedad actuales, mínimas y máximas recogida por los sensores remotos y por la unidad principal (interior). La información exterior es recogida y mostrada cada 40 segundos. La información interior es recogida y mostrada cada 10 segundos.

SELECCIONAR LAS UNIDADES DE

TEMPERATURA Deslice el interruptor °C / °F a la posición deseada. El interruptor está situado en el panel frontal de botones. La selección para la unidad principal condiciona la selección del sensor remoto.

SELECCIONAR EL NÚMERO DE CANAL

Pulse CHANNEL para alternar entre los sensores 1-3. El icono muestra el sensor seleccionado. Para escanear automáticamente los sensores, Pulse y mantenga pulsado CHANNEL durante 2 segundos. La información de cada sensor será mostrada durante 3 segundos. Para acabar con el escaneado automático, pulse CHANNEL o MEM. NOTA Si utiliza un sensor que recoge sólo información sobre temperatura, no se mostrará la humedad. NOTA Para más detalle sobre el sensor, consulte la Sección "Sensor Remoto THGR122NX".

REGISTROS MÍNIMOS / MÁXIMOS

Pulse MEM para alternar entre los registros actual, máximo (MAX) y mínimo (MIN). Para borrar los registros, Pulse y mantenga pulsado MEM durante 2 segundos. Sonará un pitido para confirmar que se ha borrado la memoria. FASE LUNAR El Calendario debe estar ajustado para que esta prestación funcione, consulte la sección "Ajustar el Reloj".

• Pulse o para visualizar la fase lunar del día posterior o anrerior.

• Pulse y mantenga pulsado o para escanear rápidamente a través de los años (2001 a 2099).

CAMBIAR EL DISPLAY DEL RELOJ

Pulse MODE para alternar entre display de Reloj con Segundos y display de Reloj con Día de la semana. ALARMA Este producto está equipado con una alarma in crescendo de 2 minutos.

VISUALIZAR LA CONFIGURACIÓN DE LA

ALARMA Pulse . Aparecerán en el Área de Reloj la hora y el estado. SET ALARM

1. Pulse para cambiar al display de alarma.

2. Pulse y mantenga pulsado de nuevo durante 2

segundos. Los ajustes de la alarma destellarán.

3. Seleccione la hora y los minutos. Pulse

o para cambiar los ajustes. Pulse para confirmar.

Pulse para activar o desactivar la alarma. aparece en el Área Reloj / Alarma cuando la alarma está activada.

A la hora fijada en la alarma, la alarma in crescendo sonará durante 2 minutos. Para silenciar la alarma:

• Pulse cualquier tecla excepto SNOOZE para enmudecer la alarma y activarla de nuevo tras 24 horas. Si no se pulsa ningún botón, la alarma se silenciará automáticamente tras 2 minutos. Sonará de nuevo tras 8 minutos.

PREVISIÓN METEOROLÓGICA

Este producto da la previsión meteorológica para las siguientes 12 a 24 horas dentro de un radio de 30-50 km (19-31 millas) con una exactitud de un 70 a 75 por ciento. La previsión meteorológica se muestra continuamente en el display.

SOLEADO PARCIAL. NUBLADO LLUVIA

El botón RESET está situado detrás del panel frontal de botones en la unidad principal. Pulse RESET cuando cambie las pilas y siempre que el funcionamiento no sea el esperado (por ejemplo, incapaz de establecer la conexión de radiofrecuencia con el sensor remoto o con el reloj).

Limpie el producto con un paño ligeramente húmedo y un detergente suave, sin alcohol. Evite que el producto caiga y no lo coloque en un lugar con mucho tráfico. ADVERTENCIAS Este producto está diseñado para funcionar durante años si se trata adecuadamente. Oregon Scientific no se responsabiliza de cualquier utilización inadecuada del aparato, distinta a la especificada en el manual de instrucciones, ni de alteraciones o reparaciones del producto no autorizadas. Observe las siguientes instrucciones:

• Nunca sumerja el producto en agua. Esto puede causar una descarga eléctrica y dañar el producto.

• No someta la unidad principal a fuerzas extremas, golpes, o fluctuaciones en temperatura o humedad.

• No manipule los componentes internos.

• No mezcle pilas nuevas y usadas ni pilas de diferentes tipos.

• No utilice pilas recargables con este producto.

• Extraiga las pilas si no va a utilizar este producto durante un periodo de tiempo prolongado.

• No raye el display LCD. NOTA Las especificaciones técnicas de este producto y el contenido de este manual de instrucciones pueden variar sin previo aviso. Las imágenes no están realizadas a escala.

RESOLUCIÓN DE PROBLEMAS

PROBLEMA SÍNTOMA REMEDIO

Calendario Información / mes Cambiar idioma extraños (➔5) Reloj No se puede Desactivar el ajustar el reloj reloj (➔4) No puede 1. Ajuste las pilas sincronizar (➔4) automáticamente 2. Pulse RESET la fecha y la hora (➔7)

manualmente la prestación del reloj (➔5) Temp Muestra "LLL" o La temperatura “HHH” está fuera de alcance Remoto No puede encontrar Compruebe sensor el sensor remoto las pilas (➔5) Compruebe la situación (➔5) No puede cambiar Compruebe los de canal sensores. Sólo un sensor está funcionando (➔6) La información no Inicie una búsqueda coincide con la manual de sensor unidad principal (➔5) ESPECIFICACIONES

Visite nuestra página web (www.oregonscientific.com) para conocer más sobre los productos de Oregon Scientific tales como: Reproductores MP3, juegos y productos de aprendizaje electrónico para niños, relojes de proyección, productos para la salud y el deporte, estaciones meteorológicas y teléfonos digitales y de conferencia. La página web también incluye información de contacto de nuestro departamento de Atención al Cliente, en caso de que necesite contactar con nosotros, a la vez que Preguntas Frecuentes y Descargas de los programas y controladores necesarios para nuestros productos. Esperamos que encuentre toda la información que necesite en nuestra página web. En cualquier caso, si necesita contactar con el departamento de Atención al Cliente directamente, por favor visite www. oregonscientific.es la sección “Contáctenos” o llame al

EC-DECLARACIÓN DE CONFORMIDAD

Este producto contiene el módulo de transmisor aprobado que cumple con las normas esenciales que marca el Artículo 3 de la Directiva Europea R&TTE 1999 / 5 / EC siempre que cumpla los siguientes parámetros: La seguridad de equipo de tecnología de información (Artículo 3.1.a de la Directiva R&TTE) el standard(s) aplicado EN 60950: 2000 La compatibilidad electromagnética (Artículo 3.1.b de la Directiva R&TTE) el standard(s) aplicado ETSI EN 301 489-1-3 (Ver.1.4.1) : 2002-08 El uso eficaz de espectro de frecuencia de radio (Artículo 3.2 de la Directiva R&TTE) el standard(s) aplicado ETSI EN 300 220-3 (Ver1.1.1) : 2000-09 Información adicional: El producto está conforme por consiguiente con la Directiva de Bajo Voltaje 73 / 23 / EC, la Directiva EMC 89 / 336 / EC y Directiva R&TTE 1999 / 5 / EC (apéndice

II) y lleva la señal de CE respectiva.

Todos los Países de la UE, Suiza y Noruega HUMEDAD RELATIVA Alcance 25% a 95% Resolución 1% Memoria Mínimo / máximo

PREVISIÓN METEOROLÓGICA

Display Lluvia, nublado, parcial. nublado soleado SENSOR REMOTO (THGR122NX) Frecuencia RF 433 MHz Alcance 30 metros (98 pies) sin obstáculos Transmisión Cada 40 segundos Canal Núm. 1 - 3 RELOJ Reloj RF Automático o manual (desactivado) Display Reloj HH:MM:SS Formato hora 2hr AM / PM (Modelo BAR628HGU) 24hr (Modelo BAR628HG) Calendario DD / MM; día de semana en 5 idiomas (E, D, F, I, S) Alarma Alarma simple con In crescendo 2 minutos y Snooze 8 minutos ALIMENTACIÓN Pilas unidad principal 3 x UM-3 (AA) 1.5V Pilas sensor 2 x UM-4 (AAA) 1.5V NOTA Recomendamos utilizar pilas alcalinas para un funcionamiento óptimo del producto.

1. Visor de cristal líquido

3. CHANNEL – Número do canal (de 1 a 3)

2. LED (indicador de estado)POR

SOLIGT HALVKLART MOLNIGT REGNIGT
