BAR628HGU - Väderstation OREGON SCIENTIFIC - Gratis bruksanvisning och manual

Produkttyp	Trådlös väderstation
Märke	Oregon Scientific
Modell	BAR628HGU
Huvudenhetens mått (L x B x H)	116 x 55 x 127 mm
Huvudenhetens vikt (utan batterier)	186 g
Givarens mått (L x B x H)	92 x 60 x 20 mm
Givarens vikt (utan batterier)	63 g
Strömförsörjning huvudenhet	3 batterier UM-3 (AA) 1,5 V
Strömförsörjning givare	2 batterier UM-4 (AAA) 1,5 V
Inomhustemperaturintervall	-5°C till 50°C
Utomhustemperaturintervall	-20°C till 60°C
Temperaturnoggrannhet	0,1 °C
Relativ fuktighetsintervall	25% till 95%
Fuktnoggrannhet	1%
Givarens radiofrekvens	433 MHz
Maximal överföringsavstånd	30 meter (utan hinder)
Givarens överföringsintervall	Var 40:e sekund
Huvudfunktioner	Inomhus-/utomhustemperatur och luftfuktighet, väderprognos, månfas, radiostyrd klocka, alarm
Underhåll och rengöring	Lätt fuktad trasa och milt rengöringsmedel utan alkohol
Säkerhet	Doppa inte i vatten, använd inte laddningsbara batterier, ta ur batterierna vid långvarig förvaring

Vanliga frågor - BAR628HGU OREGON SCIENTIFIC

Hur ställer jag klockan manuellt?

För att ställa klockan manuellt, tryck och håll in MODE i 2 sekunder. Timmarna blinkar. Använd ▲ eller ▼ för att ändra, tryck sedan MODE för att bekräfta. Upprepa för minuter, år, månad, dag och språk.

Hur återställer jag systemet?

Knappen RESET finns i batterifacket på huvudenheten. Använd den efter byte av batterier eller om enheten fungerar onormalt (t.ex. förlorad anslutning till givare eller klocka).

Hur söker jag efter en förlorad givare?

Tryck samtidigt på MEM och CHANNEL i 2 sekunder på huvudenheten. Mottagningsikonen blinkar under sökningen. Kontrollera batterierna och givarens placering om sökningen misslyckas.

Vad gör jag om klockan inte synkroniseras automatiskt?

Om klockan inte tar emot radiosignalen (DCF77 eller MSF60) kan du stänga av automatisk mottagning genom att trycka och hålla in ▼ i 2 sekunder. Ställ sedan in tiden manuellt enligt beskrivning i manualen.

Hur ändrar jag temperaturenhet (°C/°F)?

Dra omkopplaren °C / °F på huvudenhetens frontpanel. Denna inställning åsidosätter givarens inställning.

Hur ställer jag in larmet?

Tryck på ((·)) för att visa larmet. Tryck igen i 2 sekunder tills inställningarna blinkar. Använd ▲ eller ▼ för att ställa in timmar och minuter, tryck sedan ((·)) för att bekräfta. Aktivera med knappen ALARM.

Hur raderar jag min/max-registreringar?

Tryck och håll in MEM i 2 sekunder. En ljudsignal bekräftar att minnet är raderat.

Hur installerar jag batterierna korrekt?

Sätt i batterierna först i givaren (2 x AAA), sedan i huvudenheten (3 x AA). Följ polariteten. Använd alkaliska batterier för bästa prestanda. Tryck på RESET efter varje byte.

Var placerar jag utomhusgivaren för bästa mottagning?

Placera givaren inom 30 meter från huvudenheten, skyddad från direkt solljus och fukt. Undvik metalliska eller elektroniska hinder. Rikta den mot huvudenheten. På vintern, flytta den närmare för att undvika frost.

Vad betyder månfasvisningen?

Månfasen visar månens faser (nymåne, första halvmåne, första kvartilen, etc.). För att se den, tryck på ▲ eller ▼ för att visa nästa eller föregående dagar. Kalendern måste ställas in i förväg.

BRUKSANVISNING BAR628HGU OREGON SCIENTIFIC

Trådlös Väderstation

Modell: BAR628HG / BAR628HGU

Användarmanual

INNEHÅLL

Innehåll 1

Introduktion .... 1

Produktöversikt 2

Vy Framsida 2

Vy Baksida 2

LCD Display 3

Trådlös fjärrenhet (THN122N) 3

Att Komma Igång 4

Batterier 4

Ändra inställningar 4

Bordsställ eller Väggmontering 4

Trådlös fjärrenhet (THN122NX) 4

Grundinställningsmeny 4

Dataöverföring 5

Ställ In Klockan / Kalendern 5

Ändra Klockans display 6

Alarm 6

Visa Alarminställningar 6

Alarminställning 6

Aktivera Alarm 6

Stäng av Alarm 6

Temperatur och luftfuktighet 6

Temperatur 6

Maximum och Minimum Temperatur 6

Mänfas 6

Återställning 7

Säkerhetsföreskrifter och Underhåll 7

Viktig information 7

Felsökning 7

Specifikationer 7

Dimensioner för huvudenheten 7

Dimensioner för Fjärrenheten 7

Temperatur 7

Trådlös fjärrenhet (THN122NX) 7

Klocka 7

Strömförsörjning 8

Om Oregon Scientific 8

Försäkran om överensstämmelse 8

INTRODUKTION

Tack för ditt val av en Oregon Scientific™ Trådlös Väderstation (BAR628 / BAR628U). Denna kraftfulla utrustning knyter samman tidtagning, väderprognos, inomhus- och utomhustemperatur samt luftfuktighetsmätning till ett komplett verktyg som lämpar sig till hemmet.

I denna förpackning hittar du:

• Huvudenhet
- Trådlös fjärrenhet (THN122NX)
- Batterier till Huvudenheten, 3 x UM-3 (AA) 1.5V
• Fjärrenhetsbatterier 2 x UM4 (AAA) 1.5V

Ha denna manual till hands när du använder din nya produkt. Den innehåller en praktisk steg-för-steg instruktion, samt teknisk specifikation och varningsmeddelanden som du bör känna till.

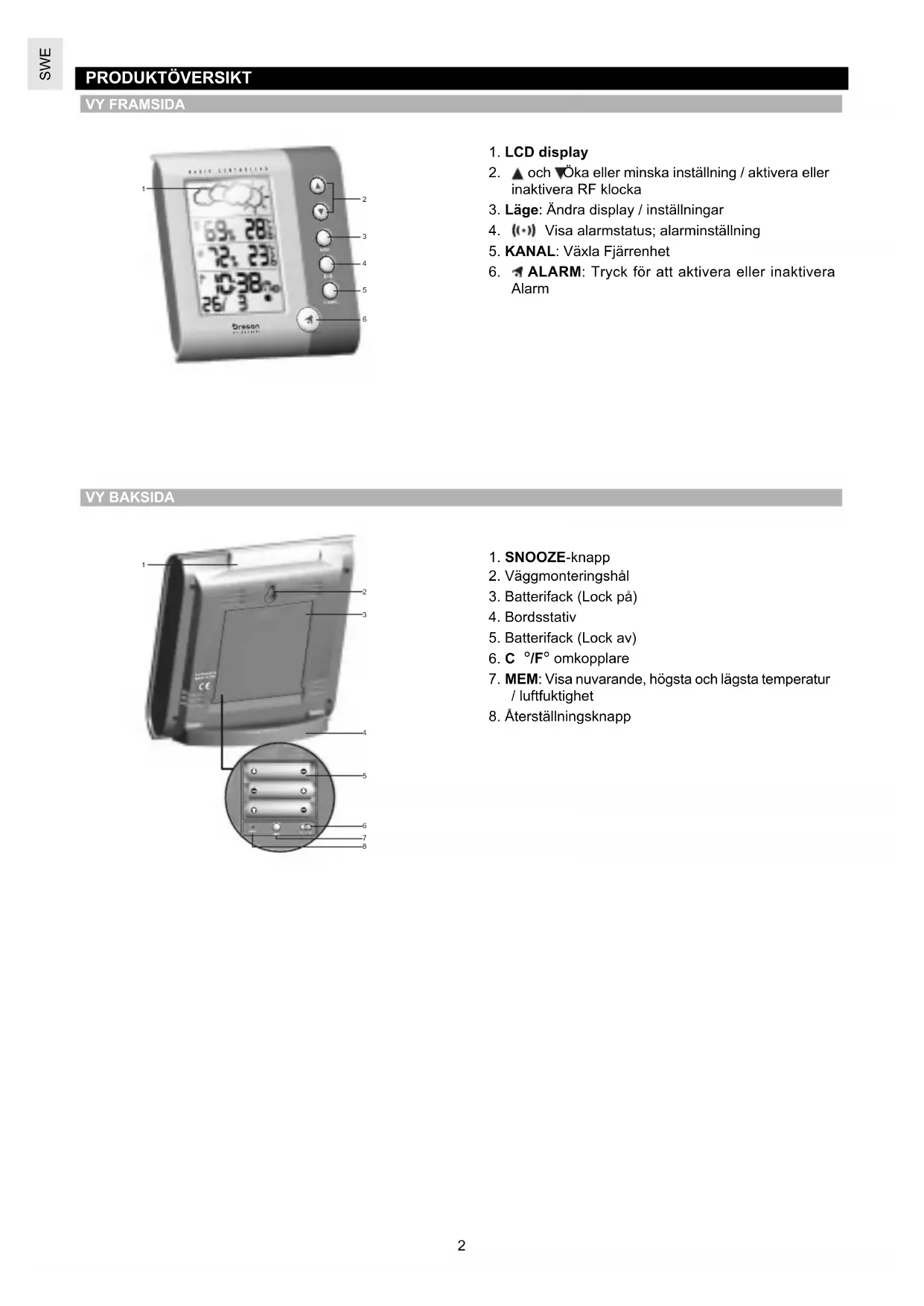

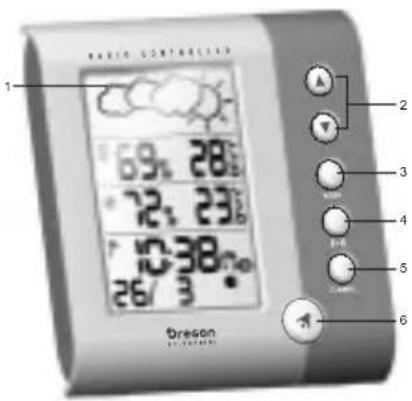

VY FRAMSIDA

1. LCD display
2. ▲ och VÖka eller minska inställning / aktivera eller inaktivera RF klocka
3. Läge: Ändra display / inställningar
4. ((·)) Visa alarmstatus; alarminställning
5. KANAL: Växla Fjärrenhet
6. ALARM: Tryck för att aktivera eller inaktivera Alarm

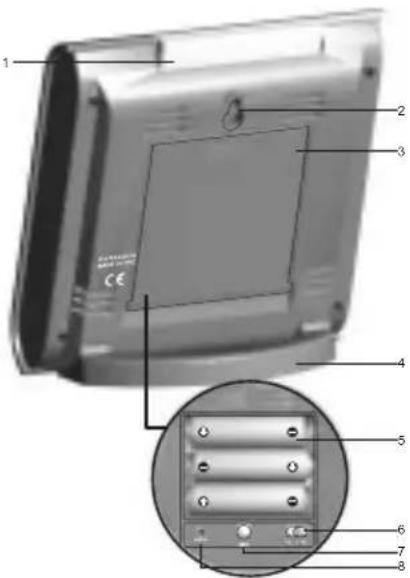

VY BAKSIDA

1. SNOOZE-knapp
2. Väggmonteringshål
3. Batterifack (Lock på)
4. Bordsstativ
5. Batterifack (Lock av)
6. C °/F° omkopplare
7. MEM: Visa nuvarande, högsta och lägsta temperatur / luftfuktighet
8. Återställningsknapp

1 2 3 4 MAX MIN 88% -100.8° 5 6 7 8 MAX MIN 88% -100.8° 9 10 11 12 (+) (+) AM PM 38:00:00 38/38 ○○○○ 13 14 15 A B C D

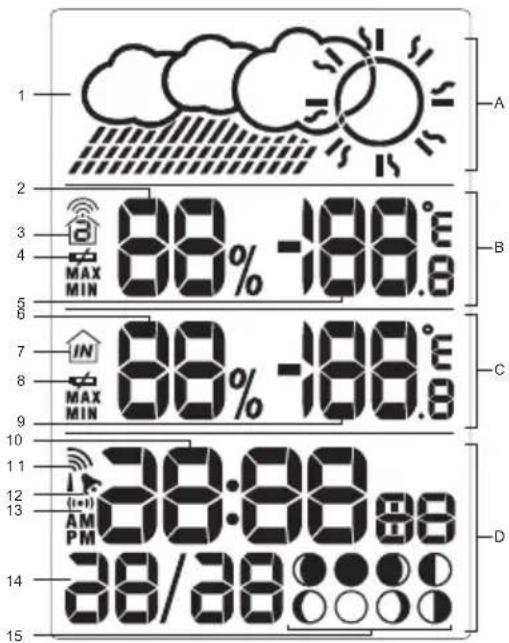

A. Väderprognos område
B. Utomhustemperaturs- & luftfuktighetsområde
C. Inomhustemperaturs- & luftfuktighetsområde
D. Klocka / Alarm / Kalenderområde

1. Väderdisplay
2. Utomhusluftfuktighet
3. Fjärrenhetssignal
4. Ikon för låg batterinivå i sensorn
5. Utomhustemperatur
6. Inomhusluftfuktighet
7. Inomhusikon
8. Ikon för låg batterinivå i huvudenheten
9. Inomhustemperatur
10. Tid
11. Ikon för radiofrekvens (RF) mottagningen
12. Alarm aktiverat
13. Alarminställningar
14. Kalender
15. Månfas

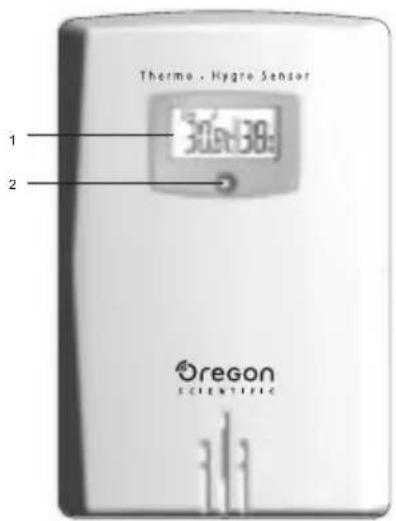

Thermo . Hygro Sensor 1 2 Oregon SCIENTIFIC

1. LCD display
2. LED indikator

1 2 3 4 1 2 3 CHANNEL NEXT

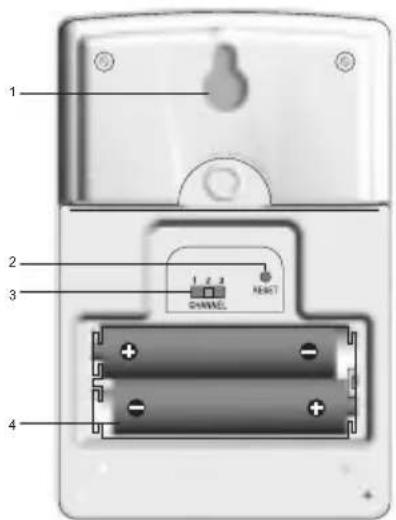

1. Väggmonteringshål
2. Återställningsknapp
3. Kanalnummer (1-3)
4. Batterifack (Lock för batterifacket visas ej)

ATT KOMMA IGÅNG

BATTERIER

Batterier medföljer produkten:

Huvudenhet 3 x UM-3 (AA) 1.5V batterier Fjärrenhet 2 x UM-4 (AAA) 1.5V batterier

Se till att batterierna sätts in enligt figuren i batterifacket. För bästa resultat, installera batterierna i fjärrenheten före huvudenheten. Tryck RESET efter varje batteribyte.

NOTERING Använd inte laddningsbara batterier.

Visas vid låg batterinivå

NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

ENHET PLATS
Huvudenhet Inomhustemperatur /Luftfuktighetsområde
Fjärrenhet Utomhustemperatur /Luftfuktighetsområde

Installera batterierna:

För att ändra tid-, kalender- och språkinställningar:

1. Tryck och håll inne MODE i 2 sekunder för att gå in i inställningsläget.
2. Tryck eller för att ändra inställning. (För att nå önskad inställning snabbt, tryck och håll inne ▲eller ▼.)
3. Tryck MODE för att bekräfta.

Använd bordstativet på baksidan av huvudenheten / fjärrenheten eller montera enheterna på en vägg med ett spik.

Montering av bordställ för huvudenhet:

Att väggmontera huvudenheten:

Bordsställ eller Väggmontering av fjärrenhet

Denna produkt levereras med en THN122NX trådlös termometer / hygrometer som samlar in temperatur- och luftfuktighetsdata. Data kan samlas in från upp till 3 sensorer. Extra fjärrenheter säljs separat.

GRUNDINSTÄLLNINGSMENY

1. Öppna batterifacket på fjärrenheten med en liten Phillips skruvmejsel.
2. Se till att batterierna sätts in enligt figuren i batterifacket.

OMKOPPLARE VAL

Kanal Kanal 1-3. Om du använder mer än en sensor, välj en unik kanal för respektive sensor.

1. Ställ in kanalen. Omkopplaren finns I batterifacket.
2. Placera fjärrenheten nära huvudenheten. Tryck RESET på fjärrenheten. Därefter, tryck och håll inne MEM och CHANNEL på huvudenheten för att initiera signalsändning mellan fjärr- och huvudenhet. Mottagningsikonen på huvudenheten kommer att blinka i ca 3 minuter medan de söker efter en fjärrenhet. (se "Dataöverföring" kapitlet för mer information.)
3. Stäng batteriluckan.
4. Montera fjärrenheten genom att antingen använda bordsstativet eller väggmonteringshålen.

• Välj kanal innan du monterar enheten..
- Undvik att placera enheten så att den utsätts för direkt solljus eller fukt.
- Placera inte fjärrenheten mer än 30 meter
• (98 fot) från huvudenheten.
- Placera fjärrenheten så att den är riktad mot huvudenheten, minimera hinder såsom dörrar, väggar och möbler.
- Placera fjärrenheten med fri sikt mot himlen, avskild från metall– och elektroniska föremål.
- Placera fjärrenheten nära huvudenheten under vintermånaderna då temperaturer under nollpunkten kan påverka batterilivslängd och signalstyrka.

Du kan behöva experimentera med olika platser för att erhålla det bästa resultatet.

DATAÖVERFÖRING.

Data sänds från sensorn var 40:e sekund. Mottagningsikonen som visas I temperatur- och luftfuktighetsområdet visar statusen.

IKON BESKRIVNING
	Huvudenheten söker efter givare.
	Minst 1 givare har hittats.
	Kanal 1 är vald (numret kommer att ändras beroende på vald givare)
--- visas i Den valda givaren hittas inte.utomhusfältet för Gör en sökning efter givare temp / luftfuktighet eller kontrollera batterierna.

SÖKNING AV FJÄRRENHETER

För att söka efter en fjärrenhet, tryck och håll inne MEM och CHANNEL (på huvudenheten) i 2 sekunder.

NOTERING Om fjärrenheten fortfarande inte kan hittas, kontrollera batterier, hinder och placeringen av fjärrenheten.

NOTERING Signaler från elektronik I hemmet såsom dörrklockor, elektroniska garageportar och hemalarm kan orsaka tillfälliga mottagningsfel. Detta är normalt och påverkar inte produktens funktion i sin helhet. Mottagningen kommer att återställas automatiskt så fort störningen försvunnit.

KLOCKA

Klockan kommer automatiskt att synkronisera aktuell tid och datum om den används inom räckvidden för radiosignalen DCF77 som sänds ut från Frankfurt, Tyskland för centraleuropa (modell BAR628HG) eller MSF60 som sänds från Rugby, England (modell BAR628HGU).

NOTERING Signalerna tas emot av huvudenheten när den är inom 1 500 km (932 miles) avständ från en signal.

Den initiala mottagningen tar 2-10 minuter och är initierad så fort du ställt in enheten och även när RESET tryckts in. Så fort den har mottagit informationen kommer mottagningsikonen att sluta blinka. Ikonen visas l klockområdet.

STARK SIGNAL $VAG SIGNAL INGEN SIGNAL

För att göra en manuell sökning av klocksignal, tryck och håll inne ▲ i 2 sekunder. Kontrollera batterierna om ingen signal hittats.

SLÅ AV OCH TILL KLOCKAN

Utför detta steg om ingen klocksignal hittats. Tryck och håll inne ▼ i 2 sekunder. Ställ därefter in klockan manuellt enligt "inställning av klockan" instruktionerna (nedan).

Signalikonen indikerar att funktionen är aktiverad. en ikon innebär att funktionen är inaktiverad.

INSTÄLLNING AV KLOCKA / KALENDER

Du behöver endast göra detta om du har inaktiverat klockfunktionen (t.ex. om du är för längt ifrån eller inte kan mottaga en signal).

1. Tryck och håll inne MODE i 2 sekunder. Klockområdet kommer att blinka.
2. Välj timme, minut, år, månad, dag och veckodagsspråk. Tryck ▲ eller ⚠ för att ändra inställning.
3. Tryck MODE för att bekräfta.

Språkalternativen är (E) Engelska, (F) Franska, (D) Tyska, (I) Italienska och (S) Spanska.

ÄNDRA KLOCKANS DISPLAY

Tryck MODE för att växla mellan visning av klocka med sekunder och Klocka med veckodagar.

ALARM

Denna produkt är utrustad med ett 2-minuters crescendo alarm.

VISA ALARMINSTÄLLNINGAR

Tryck ((·)) Alarmtid och alarmstatus visas i klockområdet.

ALARMINSTÄLLNING

1. Tryck (•) för att växla till Alarmläget.
2. Tryck och håll inne (•)igen i 2 sekunder. Alarminställningen kommer att blinka.
3. Välj timme och minut Tryck ▲ eller ∇ för att ändra inställning. Tryck ((·)) för att bekräfta.

AKTIVERA ALARM

Tryck ⚠ för att aktivera eller inaktivera alarmet. ⚠ visas i klock / alarmområdet när alarmet är aktiverat.

LJUDLÖST ALARM

När alarmtiden är nädd kommer crescendo alarmet att låta i 2 sekunder. För att stänga av alarmet:

- Tryck SNOOZE för att stänga av alarmet i 8 minuter.

ELLER

- Tryck på valfri knapp förutom SNOOZE för att stänga av larmet i 24 timmar.

Om du inte trycker på någon knapp, kommer alarmet automatiskt att stoppa efter 2 min. Det kommer därefter att gå igång igen efter 8 minuter.

VÄDERPROGNOS

Denna produkt förutspår vädret för de kommande 12 till 24 timmarna inom en 30—50 km (19 – -50 km) radie med 70 – 75 procents noggranhet. Väderprognosen visas alltid.

Denna produkt kan visa nuvarande, lägsta och högsta temperatur och luftfuktighet i procent som har inhämtats av fjärrenheten och huvudenheten.

Utomhustemperaturen uppdateras var 40:e sekund Inomhustemperaturen uppdateras var 10:e sekund.

VAL AV TEMPERATURENHE T.

Skjut °C / °F omkopplaren till önskat läge. Omkopplaren finns i huvudenhetens batterifack. Inställningen för huvudenheten åsidosätter fjärrenhetsinställningen.

VAL AV KANALNUMMER

Tryck CHANNEL för att växla mellan olika fjärrenheter 1-3.

Ikonen visar den valda sensorn.

KINETISK VÄGIKON	[8A40]	[2HY3]		[2827]
AKTUELL VISNING	Inomhus Kanal 1	Fjärrenhet Kanal 2	Fjärrenhet Kanal 3

För automatisk växling av sensorer, tryck och håll inne CHANNEL i 2 sekunder igen. Varje fjärrenhets data kommer att visas I 3 sekunder. För att avsluta automatisk växling, tryck CHANNEL eller MEM.

NOTERING Om du använder en sensor som endast mäter temperatur kommer inte luftfuktigheten att visas.

NOTERING För mer information om fjärrenheten se "Trådlös fjärrenhet (THN122NX)" kapitlet.

MEM knappen finns i huvudenhetens batterifack. Tryck MEM för att växla mellan nuvarande, högsta (MAX) och lägsta (MIN) temperatur. För att nollställa minnet, tryck och håll inne MEM i 2 sekunder. Ett pip hörs när minnet nollställts.

MÂNFAS

Kalendern måste vara inställd för att denna funktion skall fungera, se "Inställning av klockan" kapitlet.

• Tryck ▲ eller ▼ för att visa månfasen för nästa eller föregående dag.
• Tryck och håll inne ▲ eller Vör att ändra årtal snabbt (2001 till 2099).

●	Nymåne
○	Växande Måne
○	Halvmåne
○	Växande Mot Full
○	Fullmåne
○	Avtagande Måne
○	Halvmåne
○	Avtagande Mot Nymåne

ÅTERSTÄLLNING AV PRODUKTEN

RESET knappen finns i huvudenhetens batterifack. Tryck på RESET så fort du bytt batterier eller när produkten inte fungerar som förväntat (t.ex. när radiosignalen inte kan etablera kontakt med den automatiska klockan).

SÄKERHET OCH UNDERHÅLL

Rengör produkten med en lätt fuktad trasa och milt alkoholfritt tvättmedel. Undvik att tappa produkten eller att placera den i ett högtrafikerat område (signalmässigt).

VARNINGSMEDDELANDEN

Denna produkt är designad för att ge dig många års glädje om den hanteras på ett korrekt sätt. Oregon Scientific är inte ansvariga om några avsteg från instruktionsmanualen gällande användningen av produkten görs eller om icke godkända förändringar eller reparationer utförs. Se följande anvisningar:

• Lägg aldrig ner produkten i vatten. Detta kan orsaka en elektrisk stöt som förstör produkten.
• Utsätt inte huvudenheten för extrema krafter, stötar eller variationer i temperatur eller luftfuktighet.
• Mixtra inte med interna komponenter.
• Blanda inte gamla och nya batterier eller batterier av olika fabrikat.
• Använd inte laddningsbara batterier till denna produkt.
• Plocka ur batterierna om produkten skall förvaras under en längre period.
• Repa inte LCD displayen.

NOTERING Innehållet i denna manual kan komma att ändras utan vidare upplysning. Bilderna är inte ritade i skala.

FELSÖKNING

PROBLEM	SYMPTOM ÅTGÄRD
Kalender Konstig dag / Ändra språk (→5)månad
Klocka Kan	inte justera Inaktivera klockan (→5)	klockan
	Kan inte auto- 1. Justera batterier synkronisera (→4) klocka och datum 2.	Tryck RESET (→7)3. Aktivera klockfunktionen manuellt (→5)
Temp Visar	"LLL" eller Temperaturen är "HHH" utanför mätområdet.
Trådlös Hittar inte fjärrenhet	Kontrollera batterier fjärrenhet (→4)
	Kan inte ändra kanal	Kontrollera fjärrenheterna. Endast en fjärrenhet fungerar (→4)
	Data överrensstämmer sökning av inte med huvudenhet	Initiera manuell fjärrenhet (→5)

SPECIFICATIONER

DIMENSIONER FÖR HUVUDENHETEN

L x B x H	116 x 55 x 127 mm(4,6 x 2,2 x 5 tum)
Vikt	186 g (6,6 oz) utan batteri

DIMENSIONER FÖR FJÄRRENHETEN

L x B x H	92 x 60 x 20 mm(3,6 x 2,4 x 0,79 tum)
Vikt	63 gram (2,22 oz) utanbatterier

TEMPERATUR

Enhet	°C / °F
Mätområde Inomhus	-5°C till 50°C(-23°F till 122°F)
Mätområde Utomhus	-20°C till 60°C(-4°F till 140°F)
Upplösning	0.1°C (0.2°F)

RELATIV LUFTFUKTIGHET

Mätområde	25% till 95%
Upplösning	1%
Minne	Minimum / maximum

VÄDERPROGNOS

RF frekvens	433 MHz
Avstånd	30 meter (98 fot) fri sikt
Sändning	var 40:e sekund
Kanal	1, -3

KLOCKA

RF Klocka	Auto eller manuell (inaktiverad)
Klock display	TT:MM:SS
Timformat	12 timmars AM / PM(Model :BAR628HGU)24 timmars(Modell: BAR628HG)
Kalender	DD / MM; veckodag på 5 språk (E, D, F, I, S)
Alarm	Enkelalarm med2 minuters ökande alarm och 8 minuters snooze

STRÖMFÖRSÖRJNING

Batterier Huvudenhet 3 x UM-3 (AA) 1,5V

Batterier Fjärrenhet 2 x UM-4 (AA) 1,5V

NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

OM OREGON SCIENTIFIC:

Besök vår hemsida (www.oregonscientific.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information.

Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida www.oregonscientific.se eller www.oregonscientific.com för att finna telefonnummer till respektive supportavdelning.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Den här produkten innefattar den godkända sändarmodulen och överensstämmer med de viktigaste kraven i "Artikel 3 i R&TTE 1999 / 5 / EC-direktiven" om den används för avsett bruk och följande standards har tillämpats:

Säkerhet för informationsteknologisk utrustning

(Artikel 3.1.a i R&TTE-direktivet)

Tillämpad standard EN 60950: 2000

Elektromagnetisk kompatibilitet

(Artikel 3.1.b i R&TTE-direktivet)

Tillämpad standard

Effektivt utnyttjande av spektrat för radiofrekvens

Produkten är anpassad till "Low Voltage Directive 73 / 23 / EC", "EMC Directive 89 / 336 / EC" och "R&TTE direktivet 1999 / 5 / EC (bilaga II)" och är försedd med respektive CEmärkning.

white

Carmelo Cubito

Agrate Brianza (MI) / Italien January 2004

R&TTE representant för tillverkaren

CE

LÄNDER SOM OMFATTAS RTTE-DIREKTIVET

Alla länder inom EU, Schweiz CH

och Norge N

Oregon SCIENTIFIC
