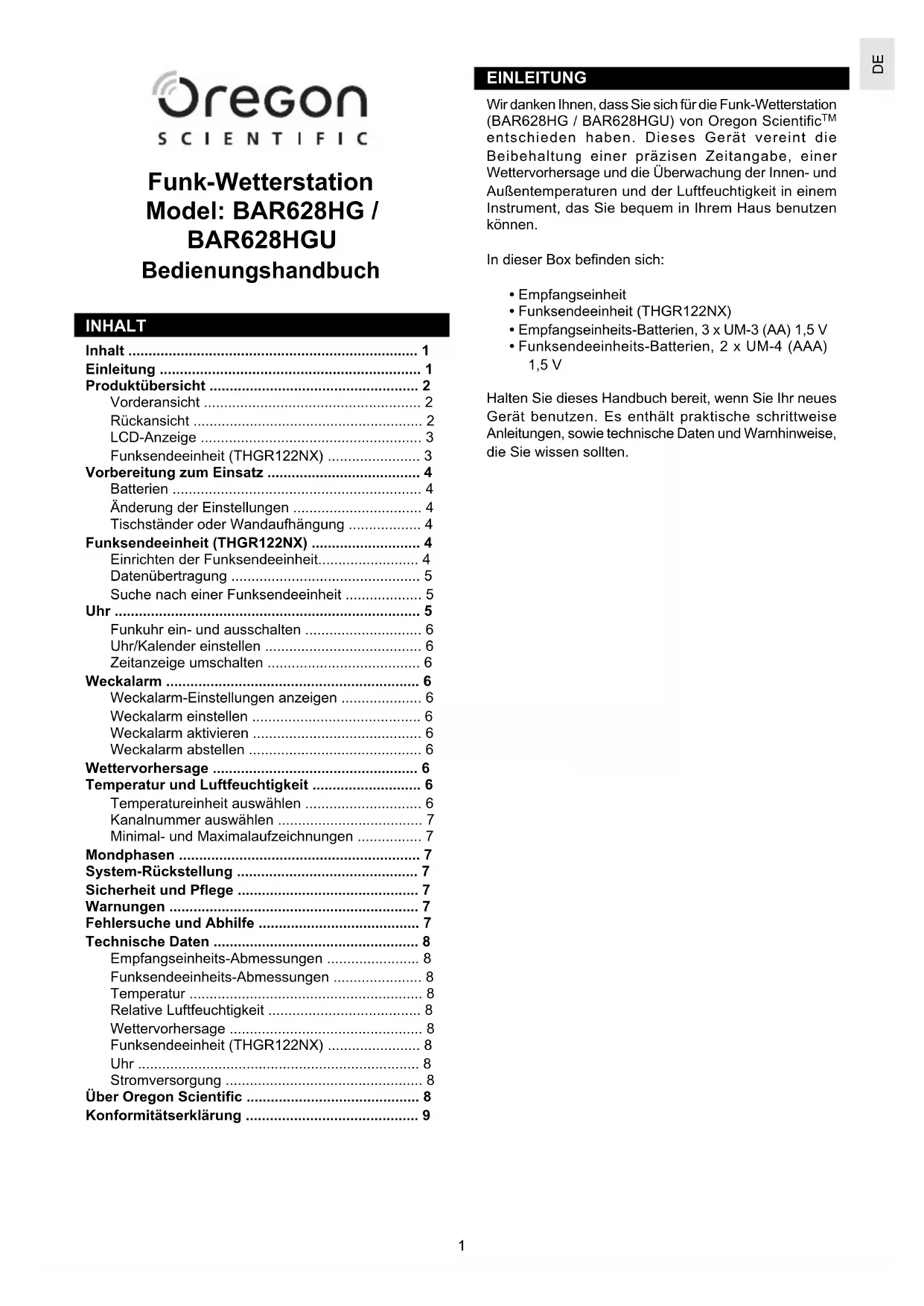

BEDIENUNGSANLEITUNG BAR628HGU OREGON SCIENTIFIC

MODIFIER LES REGLAGES

entschieden haben. Dieses Gerät vereint die Beibehaltung einer präzisen Zeitangabe, einer Wettervorhersage und die Überwachung der Innen- und Außentemperaturen und der Luftfeuchtigkeit in einem Instrument, das Sie bequem in Ihrem Haus benutzen können. In dieser Box befinden sich:

• Funksendeeinheits-Batterien, 2 x UM-4 (AAA) 1,5 V Halten Sie dieses Handbuch bereit, wenn Sie Ihr neues Gerät benutzen. Es enthält praktische schrittweise Anleitungen, sowie technische Daten und Warnhinweise, die Sie wissen sollten. Funk-Wetterstation Model: BAR628HG / BAR628HGU BedienungshandbuchDE

PRODUKTÜBERSICHT VORDERANSICHT

und [oben und unten]: erhöht oder senkt Einstellungen bzw. aktiviert oder deaktiviert die Funkuhr.

3. MODE: Änderung der Anzeige / Einstellungen

4. : Alarmstatus anzeigen; Alarm einstellen

5. CHANNEL: Umschaltung der Funksendeeinheiten

6. ALARM: Zur Aktivierung oder Deaktivierung

drücken. RÜCKANSICHT

2. Öse für die (Weckwiederholung)

3. Batteriefach (mit Deckel)

5. Batteriefach (ohne Deckel)

7. MEM: Messungen der aktuellen, maximalen und

minimalen Temperatur / der Luftfeuchtigkeit anzeigen.

LCD-ANZEIGE A. Wettervorhersagen-Anzeigefeld B. Außentemperaturen- und Luftfeuchtigkeits- Anzeigefeld C. Innentemperaturen- und Luftfeuchtigkeits- Anzeigefeld D. Uhr / Alarm / Kalender-Anzeigefeld

2. Außenluftfeuchtigkeit

3. Funksendeinheits-Signal

4. Anzeige für schwache Batterie der Funksendeinheit

6. Innenluftfeuchtigkeit

8. Symbol für schwache Batterie der Empfangseinheit

11. Funkfrequenz-(HF)-Empfangssymbol

13. Alarmeinstellung

1. Öse für die Wandaufhängung

(Ohne Batteriefachdeckel abgebildet)

2. LED-StatusanzeigeDE

TISCHSTÄNDER ODER WANDAUFHÄNGUNG

Benutzen Sie den Ständer auf der Rückseite der Empfangseinheit bzw. Funksendeeinheit oder hängen Sie das Gerät mit einem Haken an die Wand. Anbringen des Empfangseinheits-Tischständers: Benutzung der Wandaufhängung: Benutzung des Tischständers oder der Wandaufhängung der Funksendeeinheit: FUNKSENDEEINHEIT (THGR122NX) Dieses Gerät wird mit der Funksendeeinheit THGR122NX mit Thermo-/Hygrosensor zur Erfassung der Temperatur- und Luftfeuchtigkeitsdaten geliefert. Es können die Daten von bis zu drei Funksendeeinheiten erfasst werden. Zusätzliche Funksendeeinheiten werden separat verkauft.

EINRICHTEN DER FUNKSENDEEINHEIT

1. Öffnen Sie das Batteriefach der Funksendeeinheit

mit einem kleinen Kreuzschlitzschraubendreher.

2. Legen Sie die Batterien ein und beachten Sie dabei

die im Batteriefach abgebildeten (+ und -)-Polaritäten.

VORBEREITUNG ZUM EINSATZ

BATTERIEN Batterien sind im Lieferumfang dieses Produktes enthalten: Empfangseinheit 3 x UM-3 (AA) 1,5 V Batterien Funksendeinheit 2 x UM-4 (AA) 1,5 V Batterien Legen Sie die Batterien vor der ersten Benutzung ein und beachten Sie dabei die im Batteriefach abgebildeten (+ und -)-Polaritäten. Installieren Sie für optimale Ergebnisse die Batterien zuerst in der Funksendeeinheit und dann in der Empfangseinheit. Drücken Sie nach jedem Batteriewechsel auf RESET. HINWEIS Verwenden Sie keine wiederaufladbare Akkus. zeigt an, wenn die Batterien schwach sind. HINWEIS Um eine längere Lebensdauer zu erzielen, wird für dieses Gerät die Verwendung von Alkaline- Batterien empfohlen. EINHEIT POSITION Empfangseinheit Innentemperaturen- und Luftfeuchtigkeits- Anzeigefeld Funksendeeinheit Außentemperaturen- und Luftfeuchtigkeits- Anzeigefeld Hinweis zum Schutz unserer Umwelt / Batterieentsorgung Batterien gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden. Einlegen der Batterien

ÄNDERUNG DER EINSTELLUNGEN

Um die Uhr-, Kalender- und Spracheinstellungen zu ändern:

1. Halten Sie MODE 2 Sekunden lang gedrückt, um

den Einstellmodus zu starten.

oder , um die Einstellungen zu ändern. (Um eine Einstellung schnell zu erreichen, halten Sie oder der

3. Drücken Sie zur Bestätigung auf MODE.5

SCHALTER AUSWAHL Channel Kanal 1-3. Wenn Sie mehr als eine Funksendeeinheit einsetzen, wählen Sie für jede Funksendeeinheit einen anderen Kanal aus.

3. Kanal einstellen. Der Schalter befindet sich im

4. Platzieren Sie die Funksendeeinheit in die Nähe der

Empfangseinheit. Drücken Sie an der Funksendeeinheit auf RESET. Halten Sie dann an der Empfangseinheit MEM und CHANNEL gedrückt, um die Signalübertragung zwischen der Funksendeeinheit und der Empfangseinheit einzuleiten. Das Empfangssymbol an der Empfangseinheit blinkt etwa 3 Minuten während nach der Funksendeeinheit gesucht wird. (Weitere Informationen finden Sie im Abschnitt "Datenübertragung".)

5. Schließen Sie das Batteriefach der Funksendeeinheit.

6. Befestigen Sie die Funksendeeinheit an der

gewünschten Stelle mit der Wandbefestigung oder verwenden Sie den Tischständer Für optimale Ergebnisse:

• Legen Sie die Batterien ein und wählen Sie den Kanal aus, bevor Sie die Funksendeeinheit montieren.

• Platzieren Sie die Funksendeeinheit entfernt von direkter Sonnenbestrahlung und Feuchtigkeit.

• Platzieren Sie die Funksendeeinheit nicht weiter als 30 Meter (98 Fuß) von der Empfangseinheit im Haus entfernt.

• Positionieren Sie die Funksendeeinheit so, dass sie auf die Empfangseinheit im Haus ausgerichtet ist, und vermeiden Sie wenn möglich Hindernisse wie Türen, Wände und Möbel.

• Platzieren Sie die Funksendeeinheit entfernt von metallischen und elektronischen Objekten an einen Standort mit freier Sicht auf den Himmel.

• Positionieren Sie die Funksendeeinheit während den kalten Wintermonaten in die Nähe der Empfangseinheit, da Temperaturen unter der Frostgrenze die Batterieleistung und dadurch die Signalübertragung beeinträchtigen können. Möglicherweise müssen Sie verschiedene Standorte testen, um optimale Ergebnisse zu erzielen. DATENÜBERTRAGUNG Die Daten werden von den Funksendeeinheiten alle 40 Sekunden übertragen. Das Empfangssymbol in den Temperatur- und Luftfeuchtigkeits-Anzeigefeldern zeigt den Übertragungszustand an.

SUCHE NACH EINER FUNKSENDEEINHEIT

Um nach einer Funksendeeinheit zu suchen, halten Sie an der Empfangseinheit MEM und CHANNEL 2 Sekunden lang gedrückt. HINWEIS Wenn die Funksendeeinheit immer noch nicht gefunden wird, überprüfen Sie die Batterien, ob Hindernisse vorhanden sind und den Standort der Funksendeeinheit. HINWEIS Signale von Haushaltsgeräten wie Türglocken, elektronische Garagentüren und Haussicherungssysteme können vorübergehend einen Empfangsfehler verursachen. Dies ist normal und hat keine Auswirkungen auf das allgemeine Leistungsverhalten dieses Produkts. Der Empfang wird fortgesetzt, nachdem die Störung beendet ist. UHR Die Uhr synchronisiert sich automatisch mit der aktuellen Zeit und dem Datum, wenn sie (Modell BAR628HG) in den Empfangsbereich des Funksignals DCF77, das für Mitteleuropa in Frankfurt/M ausgestrahlt wird, oder in den Bereich des MSF60-Signals gebracht wird (Modell BAR628HGU), das in Rugby, England gesendet wird. HINWEIS Die Signale werden von der Empfangseinheit innerhalb eines 1500 km Radius (932 Meilen) vom Sender empfangen. Der anfängliche Empfang benötigt 2-10 Minuten und wird bei der ersten Einrichtung des Gerätes eingeleitet, wann immer Sie RESET drücken. Nachdem dies abgeschlossen ist, blinkt das Empfangssymbol nicht mehr. Das Symbol wird im Uhr-Anzeigefeld angezeigt. SYMBOL BESCHREIBUNG Die Empfangseinheit sucht nach Funksendeeinheiten. Mindestens 1 Kanal wurde gefunden. Der Kanal 1 ist ausgewählt (die Nummer ändert sich entsprechend dem von Ihnen ausgewählten Kanal.

Anzeige im Die ausgewählte Außentemperatur- / Funksendeeinheit kann Luftfeuchtigkeits- nicht gefunden werden. Anzeigefeld Suchen Sie nach der Funksendeeinheit oder prüfen Sie die Batterien.DE

WECKALARM AKTIVIEREN Drücken Sie , um den Weckalarm zu aktivieren oder zu deaktivieren. zeigt im Uhr/Weckalarm-Anzeigefeld an, wenn der Weckalarm aktiviert ist. WECKALARM ABSTELLEN Wenn die Weckalarmzeit erreicht ist, ertönt 2 Minuten lang der Crescendo-Weckalarm. Um den Weckalarm abzustellen:

• Drücken Sie SNOOZE / LIGHT, um ihn für 8 Minuten ruhig zu stellen. ODER

• Drücken Sie irgendeine andere Taste außer SNOOZE , um den Weckalarm stumm zu schalten und ihn nach 24 Stunden wieder zu aktivieren. Wird keine Taste gedrückt, schaltet der Weckalarm nach 2 Minuten automatisch aus und ertönt wieder nach 8 Minuten. WETTERVORHERSAGE Dieses Gerät sagt das Wetter innerhalb der nächsten 12 bis 24 Stunden in einem Radius von 30-50 km (19-31 Meilen) mit 70 bis 75 % Genauigkeit voraus. Die Wettervorhersage wird immer angezeigt.

SONNIG TEILWEISE BEWÖLKT REGEN

Dieses Gerät kann aktuelle, minimale und maximale Temperaturen und die Luftfeuchtigkeit in Prozent, die von Funksendeeinheiten und von der Empfangseinheit im Haus erfasst wurden, anzeigen. Die Außendaten werden alle 40 Sekunden und die Innenraumdaten alle 10 Sekunden erfasst und angezeigt.

TEMPERATUREINHEIT AUSWÄHLEN

Schieben Sie den °C / °F-Umschalter auf die gewünschte Position. Der Schalter befindet sich auf dem vorderen Tastenbedienfeld. Die Einstellung der Empfangseinheit hebt die Funksendeeinheits-Einstellung auf. Um manuell eine Suche nach den Zeitsignalen zu einzuleiten, halten Sie 2 Sekunden lang gedrückt. Wenn kein Signal gefunden wird, überprüfen Sie die Batterien.

FUNKUHR EIN- UND AUSSCHALTEN

Führen Sie diesen Schritt durch, wenn Sie keine Zeitsignale empfangen können. Halten Sie 2 Sekunden lang gedrückt. Stellen Sie dann die Uhr entsprechend der folgenden Einstellanweisung ein. Das Signalsymbol zeigt an, dass die Funkuhrenfunktion eingeschaltet ist. Kein Symbol bedeutet, dass diese Funktion ausgeschaltet ist.

UHR/KALENDER EINSTELLEN

Sie müssen diese Einstellung nur durchführen, wenn Sie die Funkuhrenfunktion deaktiviert haben (beispielsweise wenn Sie zu weit vom Sender entfernt sind oder aus einem anderen Grund kein Signal empfangen können).

1. Halten Sie MODE 2 Sekunden lang gedrückt Das

Zeitanzeigefeld blinkt.

2. Wählen Sie die Stunde, Minute, Jahr, Monat und die

Sprache des Wochentags aus. Drücken Sie oder DOWN, um die Einstellungen zu ändern.

3. Drücken Sie zur Bestätigung auf MODE.

Die Sprachauswahlen sind: (E) Englisch, (F) Französisch, (D) Deutsch, (I) Italienisch und (S) Spanisch. ZEITANZEIGE UMSCHALTEN Drücken Sie MODE, um die Anzeige zwischen Zeit mit Sekunden und Zeit mit Wochentag umzuschalten. WECKALARM Dieses Gerät ist mit einem 2-Minuten-Crescendo- Weckalarm ausgestattet. WECKALARM-EINSTELLUNGEN ANZEIGEN Drücken Sie . Die Weckalarmzeit und der Zustand wird im Zeitanzeigefeld angezeigt. WECKALARM EINSTELLEN

1. Drücken Sie auf , um auf die Weckalarmanzeige

2. Halten Sie nochmals 2 Sekunden lang gedrückt.

Die Weckalarmeinstellung blinkt.

3. Wählen Sie die Stunden und Minuten aus. Drücken

Sie oder , um die Einstellungen zu ändern. Drücken Sie zur Bestätigung auf .

Drücken Sie auf CHANNEL, um zwischen den Funksendeeinheiten 1-3 umzuschalten. Das Symbol zeigt den ausgewählten Sensor an. Um zwischen den Sensoren umzuschalten, halten Sie 2 Sekunden lang CHANNEL gedrückt. Jede Sensorinformation wird 3 Sekunden angezeigt. Um den automatischen Scan zu beenden, drücken Sie CHANNEL oder MEM. HINWEIS Wenn Sie eine Funksendeeinheit verwenden, die nur Temperaturdaten erfasst, wird die Luftfeuchtigkeit nicht angezeigt. HINWEIS Weitere Informationen über den Sensor finden Sie im Abschnitt "Funksendeeinheit THGR122NX".

MINIMAL- UND MAXIMALAUFZEICHNUNGEN

Drücken Sie MEM, um die Anzeige zwischen aktuellen, maximalen (MAX) und minimalen (MIN) Aufzeichnungen umzuschalten. Um die Aufzeichnungen zu löschen, halten Sie 2 Sekunden lang MEM gedrückt. Ein Signalton ertönt, um die Speicherlöschung zu bestätigen. MONDPHASEN Für dieses Funktionsmerkmal muss der Kalender eingestellt werden. Siehe den Abschnitt "Uhr/Kalender einstellen".

• Drücken Sie oder , um die Mondphase des nächsten oder des vorangegangenen Tages anzusehen.

• Halten Sie oder gedrückt, um schnell durch die Jahre (2001 bis 2099) zu blättern. SYSTEM-RÜCKSTELLUNG Die RESET-Taste der Empfangseinheit befindet sich hinter dem vorderen Tastenbedienfeld. Drücken Sie auf RESET, wenn Sie die Batterien ersetzten und wann immer ein Leistungsmerkmal nicht wie erwartet funktioniert (z.B. keine Funkverbindung mit einer Funksendeeinheit oder der Funkuhr).

SICHERHEIT UND PFLEGE

Reinigen Sie das Gerät mit einem leicht angefeuchteten Tuch und einem alkoholfreien milden Reinigungsmittel. Vermeiden Sie das Herabfallen des Gerätes oder die Platzierung an einem stark frequentierten Standort. WARNUNGEN Dieses Gerät für viele Betriebsjahre vorgesehen, sofern es richtig gehandhabt wird. Oregon Scientific übernimmt keine Verantwortung für beliebige Abweichungen von der in der Bedienungsanleitung spezifizierten Verwendung oder für irgendwelche ungenehmigte Änderungen oder Reparaturen des Geräts. Beachten Sie folgende Hinweise:

• Tauchen Sie das Gerät niemals in Wasser. Dies kann einen elektrischen Schock und Beschädigungen des Gerätes verursachen.

• Setzen Sie die Empfangseinheit keiner extremer Gewalt, keinen Stößen und keinen hohen Temperaturänderungen aus.

• Machen Sie sich nicht an den internen Komponenten zu schaffen.

• Mischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs.

• Verwenden Sie in diesem Gerät keine wiederaufladbare Akkus.

• Entfernen Sie die Batterien, wenn Sie das Produkt über einen längeren Zeitraum lagern.

• Verkratzen Sie nicht die LCD-Anzeige. HINWEIS Die technischen Daten dieses Gerätes und der Inhalt dieser Bedienungsanleitung können ohne Mitteilung geändert werden. Die Bilder sind nicht maßstabsgerecht gezeichnet.

Kalender Fremde Anzeige Anzeigesprache von Datum/Monat ändern (➔6) Uhr Uhr nicht einstellbar Funkuhr deaktivieren (➔6) Datum und Zeit 1. Batterien prüfen kann nicht (➔4) automatisch 2. RESET drücken synchronisiert (➔7) werden 3. Manuell die Uhrfunktion aktivieren (➔6) Temperatur Zeigt "LLL" oder Temperatur ist "HHH" an außerhalb des Messbereichs ANGEZEIGTES SENSORSYMBOL ZUGEORDNETE Innenraum Außen- Außen- Außen- ANZEIGE Anzeige Anzeige Anzeige Anzeige Kanal 1 Kanal 2 Kanal 3 Neumond Zunehmendes Viertel Zunehmender Halbmond Zunehmendes drittes Viertel Vollmond Abnehmendes Viertel Abnehmender Halbmond Abnehmendes drittes ViertelDE

UHR Funkuhr Automatisch oder manuell (deaktiviert) Zeitanzeige HH:MM:SS Zeitanzeigeformat 12 h AM / PM (Modell BAR628HGU) 24 h (Modell BAR628HG) Kalender TT / MM; Wochentag in 5 Sprachen (E, D, F, I, S) Weckalarm Einzelalarm mit 2 Minuten Crescendo- Alarm 8 Minuten Schlummer (Snooze) STROMVERSORGUNG Empfangseinheits-Batterien 3 x UM-3 (AA) 1,5 V Funksendeeinheits-Batterien 2 x UM-4 (AAA) 1,5 V HINWEIS Um eine längere Lebensdauer zu erzielen, wird für dieses Gerät die Verwendung von Alkaline- Batterien empfohlen.

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website (www.oregonscientific. de) und erfahren Sie mehr über unsere Oregon Scientific- Produkte wie zum Beispiel Digitalkameras, MP3-Player, Kinderlerncomputer und Spiele, Projektionsfunkuhren, Produkte für Gesundheit und Fitness, Wetterstationen und Digital- und Konferenztelefone. Auf der Website finden Sie auch Informationen, wie Sie im Bedarfsfall unseren Kundendienst erreichen und Daten herunterladen können. Wir hoffen, dass Sie alle wichtigen Informationen auf unserer Website finden. Für internationale Anfragen besuchen Sie bitte unsere Website: www2. oregonscientific.com/about/international/default.asp. Funksende- Kann die Batterien prüfen einheit Funksendeeinheit (➔4) nicht lokalisieren Standort prüfen (➔5) Kann den Kanal Funksendeeinheiten nicht ändern überprüfen. Nur eine Funksendeeinheit arbeitet (➔5) Unpassende Eine manuelle Daten für die Funksendeeinheiten- Empfangseinheit Suche einleiten (➔5) TECHNISCHE DATEN EMPFANGSEINHEITS-ABMESSUNGEN L x B x H 116 x 55 x 127 mm (4,6 x 2,2 x 5 Zoll) Gewicht 186 g (6,6 Unzen) ohne Batterie FUNKSENDEEINHEITS-ABMESSUNGEN L x B x T 92 x 60 x 20 mm (3,6 x 2,4 x 0,79 Zoll) Gewicht 63 g (2,22Unzen) ohne Batterie TEMPERATUR Einheit °C / °F Innenraumbereich -5°C bis 50°C (23 °F bis 122 °F) Außenbereich -20°C bis 60°C (-4°F bis 140°F) Abstufung 0.1°C (0.2°F) RELATIVE LUFTFEUCHTIGKEIT Bereich 25% bis 95% Abstufung 1% Speicherung Minimum / maximum WETTERVORHERSAGE Anzeige Regen, bewölkt, teilweise bewölkt, sonnig FUNKSENDEEINHEIT (THGR122NX) Funkfrequenz 433 MHz Bereich 30 Meter (98 Fuß) ohne Hindernisse Datenübertragung Alle 40 Sekunden Kanal-Nr. 1 - 39

EG-KONFORMITÄTSERKLÄRUNG

Dieses Produkt enthält das genehmigte Sendemodul, welches bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen des Artikels 3 der R & TTE 1999 / 5 / EG Richtlinie entspricht. Folgende(r) Standard(s) wurde(n) angewandt: Schutz der Gesundheit und Sicherheit des Benutzers (Artikel 3.1.a der R & TTE Richtlinie) Angewandte(r) Standard(s) EN 60950: 2000 Elektromagnetische Verträglichkeit (Artikel 3.1.b der R & TTE Richtlinie) Angewandte(r) Standard(s) ETSI EN 301 489-1-3 (Ver.1.4.1) : 2002-08 Effizienter Gebrauch des Funkfrequenzspektrums (Artikel 3.2 der R & TTE Richtlinie) Angewandte(r) Standard(s) ETSI EN 300 220-3 (Ver1.1.1) : 2000-09 Zusätzliche Information: Damit ist das Produkt konform mit der Niederspannungsrichtlinie 73 / 23 / EG, der Richtlinie für elektromagnetische Verträglichkeit 89 / 336 / EG und entspricht den Anforderungen des Artikels 3 der R & TTE 1999 / 5 / EG Richtlinie und trägt die entsprechende CE Kennzeichnung. Carmelo Cubito Agrate Brianza (MI) / Italien January 2004 R&TTE Repräsentant des Herstellers

KONFORM IN FOLGENDEN LÄNDERN

Alle EG Staaten, die Schweiz und Norwegen1
