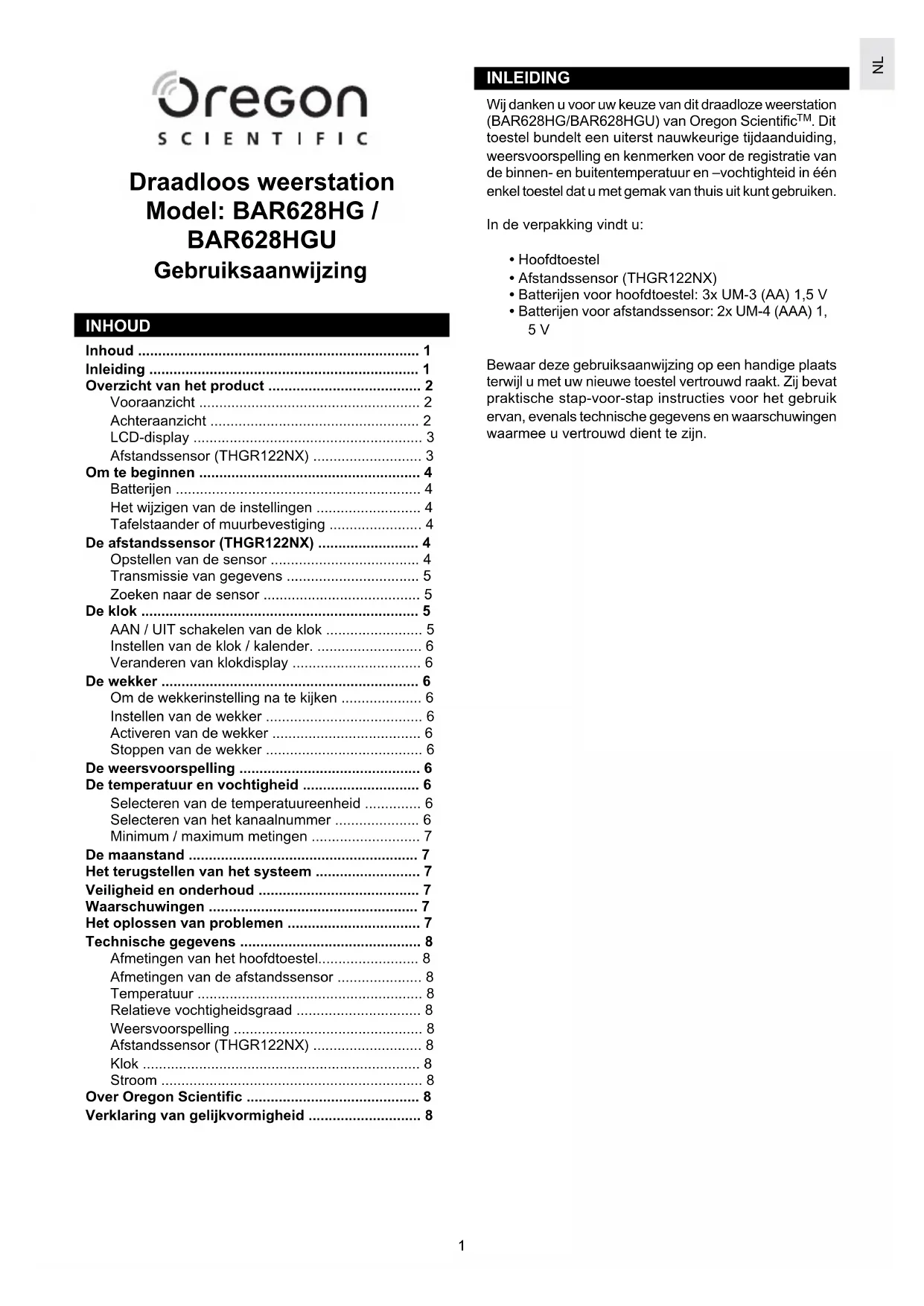

GEBRUIKSAANWIJZING BAR628HGU OREGON SCIENTIFIC

. Dit toestel bundelt een uiterst nauwkeurige tijdaanduiding, weersvoorspelling en kenmerken voor de registratie van de binnen- en buitentemperatuur en –vochtighteid in één enkel toestel dat u met gemak van thuis uit kunt gebruiken. In de verpakking vindt u:

• Batterijen voor hoofdtoestel: 3x UM-3 (AA) 1,5 V

• Batterijen voor afstandssensor: 2x UM-4 (AAA) 1, 5 V Bewaar deze gebruiksaanwijzing op een handige plaats terwijl u met uw nieuwe toestel vertrouwd raakt. Zij bevat praktische stap-voor-stap instructies voor het gebruik ervan, evenals technische gegevens en waarschuwingen waarmee u vertrouwd dient te zijn. Draadloos weerstation Model: BAR628HG / BAR628HGU GebruiksaanwijzingNL

en : voor het verhogen / verlagen van een instelling of het activeren / deactiveren van de RF- klok

3. MODE: voor het veranderen van de display /

4. : voor het nakijken van de wekkerstatus; instellen

5. CHANNEL: voor het overschakelen naar een andere

2. Uitsparing voor het ophangen aan de muur

7. MEM: voor het nakijken van de metingen van de

huidige, maximum en minimum temperatuur / vochtigheidsgraad

8. Terugsteltoets RESET3

LCD-DISPLAY A. Veld weersvoorspelling B. Veld buiten / binnentemperatuur & -vochtigheid C. Veld binnentemperatuur & -vochtigheid D. Veld klok / wekker / kalender

2. Vochtigheidsgraad buiten

4. Icoon zwakke batterij voor de sensor

5. Buitentemperatuur

6. Vochtigheidsgraad binnen

8. Icoon zwakke batterij voor het hoofdtoestel

9. Binnentemperatuur

12. Wekker geactiveerd

1. Uitsparing voor muurbevestiging

2. Terugsteltoets RESET

(Deksel van het batterijenvak hier niet vertoond)

Gebruik de staander op de achterzijde van het hoofd / afstandtoestel om het op een vlakke ondergrond neer te zetten of bevestig het aan de muur met een nagel. Het vastmaken van de staander van het hoofdtoestel: Het gebruik van de muurbevestiging van het hoofdtoestel: Het gebruik van de tafelstaander of muurbevestiging van de afstandssensor: DE AFSTANDSSENSOR (THGR122NX) Dit product wordt geleverd met de thermo / hygrosensor THGR122NX, die gegevens over de temperatuur en de vochtigheid verzamelt. Het hoofdtoestel is in staat gegevens van tot 3 afstandssensoren te verzamelen. Bijkomende afstandssensoren zijn afzonderlijk in de handel verkrijgbaar.

OPSTELLEN VAN DE SENSOR

1. Open het batterijenvak van de afstandssensor met

behulp van een kleine kruiskopschroevendraaier.

2. Zet de batterijen in met de polariteiten (+ en -) als

aangeduid in het batterijenvak. SCHAKELAAR OPTIE Channel Kanaal 1-3. Wanneer u meer dan één sensor gebruikt moet u aan elke sensor een ander kanaalnummer toekennen.

BATTERIJEN De batterijen zijn bij dit product geleverd: Hoofdtoestel 3 batterijen van het type UM- 3 (AA) 1,5 V Afstandssensor 2 batterijen van het type UM- 4 (AAA) 1,5 V Wanneer u het product voor het eerst gebruikt moet u eerst de batterijen inzetten, daarbij lettend op de aanduiding van de polariteiten (+ en -) in het batterijenvak. Voor de beste resultaten zet u de batterijen eerst in de afstandssensor en daarna pas in het hoofdtoestel. Druk na elke vervanging van de batterijen op RESET. OPMERKING Gebruik geen herlaadbare batterijen. verschijnt wanneer de batterijen bijna leeg zijn. OPMERKING Met het oog op een langere gebruiksduur is het gebruik van alkaline batterijen voor dit product aanbevolen. TOESTEL LOCATIE Hoofdtoestel Veld binnentemperatuur / vochtigheid Afstandssensor Veld buitentemperatuur / vochtigheid Het inzetten van de batterijen:

HET WIJZIGEN VAN DE INSTELLINGEN

instelmodus binnen te gaan.

2. Druk op of om de instelling te wijzigen. (Om de

instelling versneld te wijzigen houdt u of ingedrukt.)

3. Druk op MODE om te bevestigen.5

3. Stel het kanaal in. De schakelaar bevindt zich in het

4. Plaats de sensor in de nabijheid van het hoofdtoestel.

Druk op RESET van de sensor. Houd daarna MEM en CHANNEL op het hoofdtoestel ingedrukt om de ontvangst van signaaltransmissie tussen de sensor en het. hoofdtoestel te laten beginnen. Het ontvangsticoon van het hoofdtoestel gaat ongeveer 3 minuten lang knipperen terwijl het naar de afstandssensor zoekt. (Verwijs voor meer informatie naar het hoofdstuk “Gegeventransmissie door”.)

5. Sluit het batterijenvak van de afstandssensor.

6. Zet of hang de sensor op de gewenste plaats met

behulp van de tafelstaander of muurbevestiging. Voor de beste resultaten:

• Zet de batterijen in en selecteer het kanaal voordat u de sensor ophangt of neerzet.

• Plaats de sensor niet waar hij aan rechtstreeks zonlicht of vochtigheid kan worden blootgesteld.

• Plaats de sensor niet verder dan 30 meter van het hoofdtoestel (binnen) verwijderd.

• Positioneer de sensor zo dat hij tegenover het hoofdtoestel (binnen) staat, met een minimum aan obstructies zoals deuren, muren of meubilair.

• Zorg ervoor dat u de sensor plaatst waar een open zicht naar de hemel toe is en uit de buurt van metalen of elektronische voorwerpen.

• Positioneer de sensor in de koude wintermaanden zo dicht mogelijk bij het hoofdtoestel, omdat de batterijen en de signaaltransmissie gevoelig zijn voor vorst. Het kan nodig blijken met verschillende locaties te experimenteren vooraleer u de beste resultaten bekomt.

TRANSMISSIE VAN GEGEVENS

De sensor(en) sturen om de 40 seconden signalen door naar het hoofdtoestel. Het ontvangsticoon geeft in de Temperatuur- en vochtigheidsvelden de status van de ontvangst aan.

ZOEKEN NAAR DE SENSOR

Om naar een sensor te zoeken houdt u MEM en CHANNEL (op het hoofdtoestel) 2 seconden lang ingedrukt. OPMERKING Wanneer het hoofdtoestel de sensor dan nog niet vindt moet u de batterijen, eventuele obstructies en de locatie van de afstandssensor nakijken. OPMERKING Signalen van bepaalde huishoudelijke apparatuur zoals deurbellen, elektronische garagepoorten en beveiligingssystemen kunnen tijdelijke storingen in de ontvangst teweegbrengen. Dit is normaal en heeft geen invloed op de algemene werking van het product. De ontvangst hervat eenvoudig nadat de storing is gestopt. KLOK De klok synchroniseert automatisch de huidige tijd en datum wanneer zij binnen de reikwijdte wordt gebracht van het radiosignaal DCF77 dat wordt uitgezonden vanuit Frankfurt in Duitsland voor Midden-Europa (model BAR628HG) of het radiosignaal MSF60 dat wordt uitgezonden vanuit Rugby in Engeland (model BAR628HGU). OPMERKING De radiosignalen worden door het hoofdtoestel ontvangen wanneer het zich binnen een straal van 1500 km van een radiosignaal bevindt. De initiële signaalontvangst neemt 2-10 minuten in beslag en begint meteen nadat u het toestel voor het eerst heeft opgesteld en telkens nadat u op RESET heeft gedrukt. Eenmaal de signaalontvangst is voltooid stopt het ontvangsticoon met knipperen. Het icoon wordt in het Klokveld aangegeven. Om het zoeken naar het kloksignaal handmatig te forceren houdt u 2 secondenlang ingedrukt. Controleer de batterijen wanneer dan nog steeds geen signaal wordt gevonden.

AAN / UIT SCHAKELEN VAN DE KLOK

Voer deze bewerking uit wanneer de klok niet in staat blijkt om een radiosignaal te ontvangen. Houd

seconden lang ingedrukt en stel daarna de klok handmatig in. U kunt hiervoor de (onderstaande) instructies van het hoofdstuk “Instellen van de klok” volgen. Het signaalicoon geeft aan dat het klokkenmerk AAN is geschakeld. Geen icoon betekent dat het is UIT geschakeld. ICOON BESCHRIJVING Het hoofdtoestel zoekt naar afstandssensoren. Er is tenminste 1 kanaal gevonden. Kanaal 1 is geselecteerd (het cijfer verandert naargelang de geselecteerde sensor).

wordt aangegeven De geselecteerde zender in het veld is niet gevonden. Zoek Buitentemperatuur opnieuw naar de sensor of controleer de batterijen.

DE WEERSVOORSPELLING Dit toestel maakt een weersvoorspelling voor de volgende 12 tot 24 uur voor het gebied binnen een straal van 30- 50 km rond het toestel en met een nauwkeurigheid van 70 tot 75 percent. De weersvoorspelling wordt altijd op de display aangegeven.

Dit product is in staat informatie over de huidige, de minimum en de maximum temperatuur en de relatieve vochtigheid aan te geven, die door de afstandssensors en het hoofdtoestel (binnen) wordt verzameld. De buitengegevens worden om de 40 seconden ontvangen en op de display aangegeven. De binnengegevens worden om de 10 seconden verzameld en op de display aangegeven.

SELECTEREN VAN DE TEMPERATUUREENHEID

Schuif de schakelaar °C / °F naar de gewenste stand. De schakelaar bevindt zich in het batterijenvak van het hoofdtoestel. De instelling van de temperatuureenheid op het hoofdtoestel heeft de overhand op de instelling van de afstandssensor.

SELECTEREN VAN HET KANAALNUMMER

Druk op CHANNEL om af te wisselen tussen de Kanalen 1-3. Het icoon geeft aan welke sensor is geselecteerd. Om automatisch over alle sensoren te scannen houdt u CHANNEL 2 seconden lang ingedrukt. De gegevens van elke sensor worden dan telkens 3 seconden lang op de display aangegeven. Om het automatische scannen te stoppen drukt u op CHANNEL of MEM. OPMERKING Indien u een sensor gebruikt die alleen temperatuurgegevens verzamelt wordt de vochtigheidsgraad niet aangegeven. OPMERKING Voor meer informatie over de sensor verwijst u naar het hoofdstuk "De afstandssensor THGR122NX".

INSTELLEN VAN DE KLOK / KALENDER

U hoeft dit alleen te doen wanneer u het klokkenmerk heeft uitgeschakeld (wanneer u bijvoorbeeld te ver van het radiosignaal bent verwijderd of geen radiosignaal kan ontvangen).

1. Houd MODE 2 seconden lang ingedrukt. Het Klokveld

2. Stel het uur, de minuten, het jaartal, de maand, de

datum en de taal voor de weekdag in. Druk telkens

3. Druk op MODE om te bevestigen.

De keuzemogelijkheden voor de taal zijn: (E) Engels, (F) Frans, (D) Duits, (I) Italiaans en (S) Spaans.

VERANDEREN VAN KLOKDISPLAY

Druk op MODE om af te wisselen tussen de displays van de klok met de seconden en de klok met de weekdag. DE WEKKER Dit product is uitgerust met een 2-minuten crescendowekker.

OM DE WEKKERINSTELLING NA TE KIJKEN

Druk op om de wektijd en de wekkerstatus in het Klokveld aangegeven te zien.

INSTELLEN VAN DE WEKKER

1. Druk op om over te gaan naar de wekkerdisplay.

2. Houd opnieuw 2 seconden lang ingedrukt. De

wekkerinstelling gaat nu knipperen.

3. Selecteer het uur en de minuten. Druk o

of om de instellingen te wijzigen en druk op om te bevestigen.

ACTIVEREN VAN DE WEKKER

Druk op om de wekker te activeren of deactiveren. wordt in het Klok / wekkerveld aangegeven wanneer de wekker is geactiveerd.

STOPPEN VAN DE WEKKER

Wanneer de lopende tijd bij de ingestelde wektijd is gekomen gaat de crescendowekker gedurende 2 minuten luiden. Om de wekker eerder te stoppen:

• Drukt u op eender welke andere toets dan SNOOZE om de wekker te stoppen zodat hij 24 uur later opnieuw gaat luiden. Wanneer u geen enkele toets indrukt stopt de wekker na 2 minuten automatisch en luidt dan na 8 minuten opnieuw. KINETISCHE GOLFICOON TOEGEKENDE Binnendisplay Display Display Display DISPLAY afstandssensor afstandssensor afstandssensor Kanaal 1 Kanaal 2 Kanaal 37

De terugsteltoets MEM van het hoofdtoestel bevindt zich achter het voorste toetsenpaneel. Druk op MEM om af te wisselen tussen de huidige, de maximum (MAX) en de minimum (MIN) metingen. Om de gegevens uit het geheugen te wissen houdt u MEM 2 seconden lang ingedrukt. U hoort dan een pieptoon die bevestigt dat het geheugen is gewist. DE MAANSTAND Dit kenmerk werkt alleen wanneer de kalender is ingesteld, zie het hoofdstuk "Instellen van de klok".

• Druk op of om de maanstand voor de volgende of vorige dag na te kijken.

• Houd of ingedrukt om snel doorheen de jaartallen te scannen (2001 tot 2099).

HET TERUGSTELLEN VAN HET SYSTEEM

De terugsteltoets RESET van het hoofdtoestel bevindt zich achter het voorste toetsenpaneel. Druk telkens op RESET nadat u de batterijen heeft vervangen of wanneer het toestel niet naar behoren werkt (bijvoorbeeld niet in staat is een radiofrequentieverbinding met de afstandssensor of de klok te maken).

VEILIGHEID EN ONDERHOUD

Maak het toestel schoon met een lichtvochtige doek en een zachte, alcoholvrije detergens. Voorkom dat het product kan vallen en plaats het niet waar voortdurend veel passage is. WAARSCHUWINGEN Dit product werd ontworpen en vervaardigd om u vele jaren trouw te kunnen dienen, op voorwaarde dat het correct wordt gehanteerd. Oregon Scientific is niet aansprakelijk voor de gevolgen van afwijkend gebruik van de instructies die in de gebruiksaanwijzing beschreven staan of voor ongeoorloofde wijzigingen of herstellingen van het product. Neem de volgende richtlijnen in acht:

• Dompel het product nooit onder in water. Dit kan elektrocutie en beschadiging van het product veroorzaken.

• Stel het hoofdtoestel niet bloot aan extreme druk, schokken of temperatuur- en vochtigheidsschommelingen.

• Knoei niet met de interne onderdelen.

• Gebruik nooit oude en nieuwe batterijen of batterijen van verschillende types samen.

• Gebruik in dit product geen herlaadbare batterijen.

• Verwijder de batterijen wanneer u dit product voor een langere periode gaat opbergen.

• Maak geen krassen in de LCD-display. OPMERKING De technische gegevens van dit product en de inhoud van deze gebruiksaanwijzing kunnen zonder kennisgeving worden gewijzigd. De afbeeldingen zijn niet op schaal.

Kalender Vreemde datum / Wijzig de taaloptie maand Klok De klok kan niet Deactiveer de worden ingesteld automatische klok De datum en tijd 1. Controleer de worden niet batterijen automatisch 2. Druk op RESET gesynchroniseerd 3. Activeer het klokkenmerk handmatig Temp "LLL" of "HHH" is De gemeten op de display temperatuur is buiten aangegeven de reikwijdte Afstandssensor Kan de Controleer de afstandssensor batterijen niet vinden Controleer de locatie Kan geen ander Controleer de kanaal vinden sensoren. Er werkt slechts één sensor Gegevens Start het zoeken stemmen niet naar de sensor overeen met die handmatig van het hoofdtoestel Nieuwe maan Wassende maan Eerste kwartier Bijna volle maan Volle maan Afnemende volle maan Laatste kwartier Afnemende maanNL

STROOM Batterijen voor het 3 x UM-3 (AA) 1,5 V hoofdtoestel Batterijen voor de sensor 2 x UM-4 (AAA) 1,5 V OPMERKING Met het oog op een langere gebruiksduur is het gebruik van alkaline batterijen voor dit product aanbevolen.

OVER OREGON SCIENTIFIC

Bezoek onze website (www.oregonscientific.com) om meer te weten over uw nieuwe product en andere Oregon Scientific producten zoals digitale fototoestellen, gezondheids- en fitnessuitrusting en weerstations. Op deze website vindt u tevens de informatie over onze klantendienst, voor het geval u ons wenst te contacteren.

EG-VERKLARING VAN GELIJKVORMIGHEID

Dit product bevat een goedgekeurde zendermodule en voldoet aan de essentiële vereisten van Artikel 3 van de R&TTE-richtlijnen 1999 / 5 / EC, indien gebruikt als aangewezen en dat volgende normen werden toegepast: Veiligheid van informatietechnologische uitrusting (Artikel 3.1.a van de R&TTE-richtlijnen) Toegepasten normen: EN 60950: 2000 Elektromagnetische congruentie (Artikel 3.1.b van de R&TTE-richtlijnen) Toegepasten normen: ETSI EN 301 489-1-3 (Ver.1.4.1) : 2002-08 Efficiënt gebruik van het radiofrequentiespectrum (Artikel 3.2 van de R&TTE-richtlijnen) Toegepasten normen: ETSI EN 300 220-3 (Ver1.1.1) : 2000-09 Bijkomende informatie: Dit product is bijgevolg conform de Richtlijn voor Laagspanning 73/23/EC, de EMC-richtlijn 89/336/EC en de R&TTE-richtlijn 1999/5/EC (appendix II) en is voorzien van de overeenkomstige CE-markering. Carmelo Cubito Agrate Brianza (MI) / Italië January 2004 R&TTE-vertegenwoordiger van de fabrikant LANDEN DIE ZIJN ONDERWORPEN AAN RTT&E Alle EEG-landen, Zwitserland en Noorwegen TECHNISCHE GEGEVENS

L x B x H 92 x 60 x 20 mm Gewicht 63 gram zonder batterijen TEMPERATUUR Temperatuureenheid °C / °F Reikwijdte binnen -5° C tot 50° C Reikwijdte buiten -20° C tot 60° C Resolutie 0,1° C RELATIEVE VOCHTIGHEIDSGRAAD Reikwijdte 25% tot 95% Resolutie 1% Geheugen Minimum / maximum WEERSVOORSPELLING Display Regenachtig, bewolkt, licht bewolkt, zonnig AFSTANDSSENSOR (THGR122NX) RF-frequentie 433 MHz Reikwijdte 30 meter zonder obstructies Transmissie Every 40 seconds Kanaal nr. 1 - 3 KLOK RF-klok Automatisch of handmatig (uitgeschakeld) Klokdisplay UU:MM:SS Tijdaanduiding 12 uur AM / PM (Model BAR628HGU) 24 uur (Model BAR628HG) Kalender DD / MM; weekdag in 5 talen (E, D, F, I, S) Wekker Enkelvoudige wekker met 2-minuten crescendo en 8-minuten sluimertijd
