BAR 626 - Väderstation OREGON SCIENTIFIC - Gratis bruksanvisning och manual

Produkttyp	Väderstation
Modell	BAR 626
Märke	Oregon Scientific
Displaytyp	LCD med bakgrundsbelysning
Inomhustemperaturområde	0°C till 50°C (32°F till 122°F)
Utomhustemperaturområde	-20°C till 60°C (-4°F till 140°F)
Fuktområde	20% till 95% RH
Barometertrycksområde	300 till 1100 hPa (8,85 till 32,5 inHg)
Radiostyrd klocka	DCF (Europa) / MSF (Storbritannien) / WWVB (USA)
Månfasdisplay	Ja
Väderprognosikoner	Soligt, Halvklart, Molnigt, Regnigt
Alarm	Ja, med snooze
Strömförsörjning huvuddel	2x AA alkaliska batterier (ingår ej)
Strömförsörjning utomhussensor	2x AA alkaliska batterier (ingår ej)
Mått huvuddel	155 x 115 x 42 mm (ca)
Vikt huvuddel	400 g (ca)
Trådlös räckvidd	30 m (öppet område)
Antal kanaler	1 (utbyggbart till 3)
Funktioner	Inne-/utomhustemperatur och luftfuktighet, barometertryck, väderprognos, månfas, atomur, alarm, kalender
Underhåll	Rengör med mjuk torr trasa; undvik vätskor
Säkerhet	Håll borta från direkt solljus, extrema temperaturer och fukt
Reservdelar	Ersättningsutomhussensor (t.ex. THN132N) finns från Oregon Scientific
Reparerbarhet	Kan inte servas av användare; kontakta behörig tekniker

Vanliga frågor - BAR 626 OREGON SCIENTIFIC

Hur ställer jag in väderstationen för första gången?

Sätt i batterier i huvuddel och utomhussensor. Placera sensorn inom 30 m från huvudelen. Enheterna synkroniseras automatiskt och visar avläsningar. Ställ in tidszon och klocka manuellt om radiosignalen inte tas emot.

Hur byter jag batterier?

För huvudelen, öppna batterifacket på baksidan och byt ut med 2 nya AA alkaliska batterier. För utomhussensorn, öppna facket och byt ut med 2 nya AA-batterier. Använd alltid nya batterier och byt alla på en gång.

Hur kan jag återställa väderstationen?

Ta bort batterierna från både huvudelen och utomhussensorn. Vänta 30 sekunder, sätt sedan i dem igen. Detta rensar alla inställningar och tvingar en omsynkronisering. Alternativt kan du använda ett gem för att trycka på återställningsknappen på baksidan av huvudelen.

Varför ansluter inte utomhussensorn till huvudelen?

Kontrollera att sensorn är inom 30 m från huvudelen och att inga stora metallföremål eller väggar blockerar signalen. Se till att sensorns batterier är nya och korrekt installerade. Försök återställa båda enheterna. Om problemet kvarstår kan sensorn behöva bytas ut.

Hur ställer jag in alarmet?

Tryck på ALARM-knappen för att gå in i alarminställningsläge. Använd + eller - knapparna för att justera timme och minut. Tryck på ALARM igen för att bekräfta. Slå på/av alarmet genom att trycka på ALARM ON/OFF-knappen. Snooze-funktionen aktiveras när du trycker på SNOOZE.

Hur justerar jag tidszonen?

Håll ner SET-knappen tills tidszonindikatorn blinkar. Använd + eller - knapparna för att välja din tidszons offset från UTC. Till exempel är Eastern Standard Time UTC-5. Tryck på SET för att bekräfta.

Vad indikerar pilen för barometertryckstrend?

Pilen visar om trycket stiger, faller eller är stabilt. En stigande pil indikerar förbättrat väder, en fallande pil indikerar försämrat väder. Själva barometertrycket visas i hPa eller inHg.

Hur ska jag rengöra väderstationen?

Använd en mjuk, torr trasa för att torka av huvudelen och sensorn. Använd inte vätskor, slipande rengöringsmedel eller kemikalier. Undvik att rengöra displayen med för mycket tryck för att förhindra skador.

Kan jag lägga till extra sensorer för att övervaka olika rum?

Ja, BAR 626 stöder upp till 3 sensorer. Lägg till ytterligare Oregon Scientific THN132N-sensorer. Varje sensor måste ställas in på en annan kanal med hjälp av skjutomkopplaren inuti batterifacket. Huvudelen växlar mellan kanalerna.

Vad ska jag göra om displayen är tom eller visar streck?

Om displayen är tom, kontrollera att huvudelens batterier är korrekt installerade och har tillräcklig laddning. Byt ut mot nya batterier om det behövs. Om utomhusavläsningar visar streck kan sensorsignalen vara förlorad. Se till att sensorn är påslagen och inom räckvidd. En återställning kan lösa problemet.

BRUKSANVISNING BAR 626 OREGON SCIENTIFIC

Trådlös Väderstation

Trådlös Väderstation

Trädlös fjärrenhet (THN122N) 3

Att Komma Igång 4

Batterier 4

Ändra inställningar 4

Bordsställ eller Väggmontering 4

Trådlös fjärrenhet (THN122N) 5

Grundinställningsmeny 5

Dataöverföring 5

Ställ In Klockan / Kalendern 6

Ändra Klockans display 6

Alarm 6

Visa Alarminställningar 6

ALARMINSTÄLLNING 6

Aktivera Alarm 6

Ljudlöst Alarm 6

Maximum och Minimum Temperatur 7

Månfas 7

Återställning 7

Säkerhetsföreskrifter och Underhåll 8

Viktig information 8

Felsökning 8

Specifikationer 8

Dimensioner för huvudenheten 8

Dimensioner för Fjärrenheten 8

Temperatur 9

Väderprognos 9

Trådlös fjärrenhet (THN122N) 9

Klocka 9

Strömförsörjning 9

Om Oregon Scientific 9

Försäkran om överensstämmelse ....10

INTRODUKTION

Tack för ditt val av en Oregon ScientificTM Trädlös Väderstation (BAR626 / BAR626U). Denna kraftfulla utrustning knyter samman tidtagning, väderprognos, inomhus- och utomhustemperatur till ett komplett verktyg som lämpar sig till hemmet.

I denna förpackning hittar du:

• Huvudenhet
• T rådlös fjärrenhet (THN122N)
- Batterier till Huvudenheten, 3 x UM-3 (AA) 1.5V
• Fjärrenhetsbatterier 2 x UM4 (AAA) 1.5V

Ha denna manual till hands när du använder din nya produkt. Den innehåller en praktisk steg-för-steg instruktion, samt teknisk specifikation och varningsmeddelanden som du bör känna till.

PRODUKTÖVERSIKT

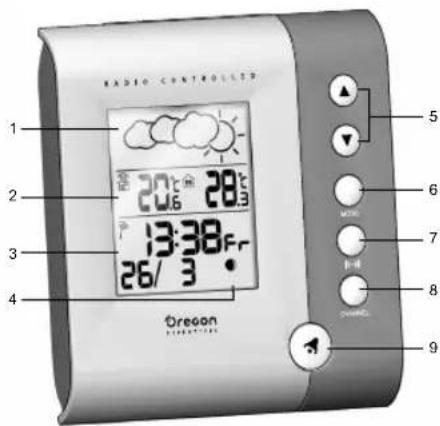

VY FRAMSIDA

1. Väderprognos område
2. Inomhus & utomhus temperatur område
3. Klocka / Alarm / Kalenderområde
4. Mânfas
5. ▲och ▼Öka eller minska inställning / aktivera eller inaktivera RF klocka
6. MODE: Ändra display / inställningar
7. ((•)): Visa alarmstatus, alarminställning
8. KANÁL: Växla Fjärrenhet
9. Tryck för att aktivera eller inaktivera Alarm

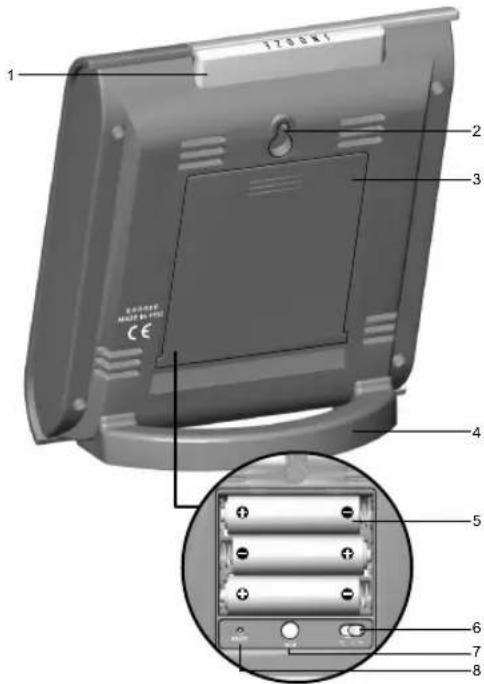

VY BAKSIDA

1. SNOOZE-knapp
2. Väggmonteringshål
3. Batterifack (Lock på)
4. Bordsstativ
5. Batterifack (Lock av)
6. C °/F° omkopplare
7. MEM: Visa nuvarande, högsta och lägsta temperatur
8. Återställningsknapp

SWE

LCD DISPLAY

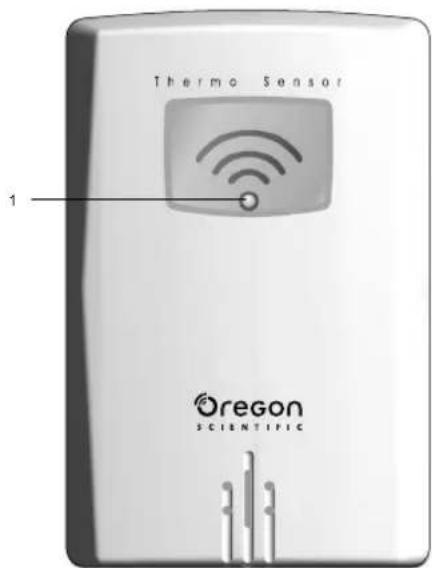

TRÅDLÖS FJÄRRENHET (THN122N)

1. LED indikator

2. Väderdisplay

3. Utomhustemperatur
4. Kanalikon med sensorsignal
5. Ikon för låg batterinivå i sensorn
6. Ikon för radiofrekvens (RF) mottagningen
7. Alarm aktiverat
8. Alarminställningar
9. Kalender
10. Inomhusikon
11. Inomhustemperatur
12. Ikon för låg batterinivå i huvudenheten
13. Tid
14. Veckodag / sekunder
15. Månfas

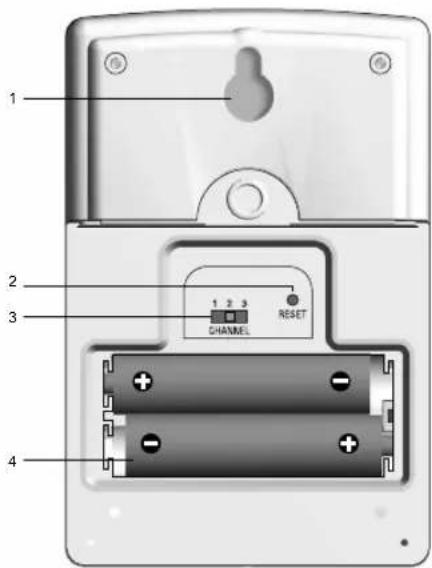

1. Väggmonteringshål
2. Återställningsknapp
3. Kanalnummer (1-3)
4. Batterifack (Lock för batterifacket visas ej)

ATT KOMMA IGÅNG

BATTERIER

Batterier medföljer produkten:

Huvudenhet 3 x UM-3 (AA) 1.5V batterier Fjärrenhet 2 x UM-4 (AAA) 1.5V batterier

Se till att batterierna sätts in enligt figuren i batterifacket. För bästa resultat, installera batterierna i fjärrenheten före huvudenheten. Tryck RESET efter varje batteribyte.

NOTERING Använd inte laddningsbara batterier.

Visas vid låg batterinivå

NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

Installera batterierna:

Huvudenhet Inomhustemperatursområde

Fjärrenhet Utomhustemperatursområde

ÄNDRA INSTÄLLNINGAR

För att ändra tid-, kalender- och språkinställningar:

1. Tryck och håll inne MODE i 2 sekunder för att gå in i inställningsläget.
2. Tryck ▲ eller ▼ för att ändra inställning. (För att nä önskad inställning snabbt, tryck och håll inne ▲ eller ▼ .)
3. Tryck MODE för att bekräfta.

Använd bordstativet på baksidan av huvudenheten / fjärrenheten eller montera enheterna på en vägg med ett spik.

Montera remmen:

Bordsställ eller Väggmontering av fjärrenhet

Trådlös fjärrenhet (THN122N)

Denna produkt levereras med en THN122N trådlös termometer som samlar in temperaturdata. Data kan samlas in från upp till 3 sensorer. Extra fjärrenheter säljs separat.

GRUNDINSTÄLLNINGSMENY

1. Öppna batterifacket på fjärrenheten med en liten Phillips skruvmejsel.
2. Se till att batterierna sätts in enligt figuren i batterifacket.

OMKOPPLARE VAL
Kanal Kanal 1-3.	Om du använder mer än en sensor, så välj olika kanal för varje sensor.

1. Välj kanal. Omkopplaren är placerad i batteriutrymmet.

2. Lägg sensorn nära huvudenheten. Tryck RESET på sensorn. Därefter, tryck och håll inne MEM och CHANNEL på huvudenheten för att initiera en signalöverföring mellan sensorn och huvudenheten. Mottagningsikonen på huvudenheten kommer att blinka i ungefär 3 minuter medan den söker efter sensorn. (Se avsnittet "Sökning av fjärrenheter" för mer information.)

3. Sätt tillbaka batteriluckan på sensorn.

4. Montera sensorn på önskat ställe genom att använda bordsstativet eller väggmonteringshålen.

Installation av batterier:

• Välj kanal innan du monterar enheten..
- Undvik att placera enheten så att den utsätts för direkt solljus eller fukt.
- Placera inte fjärrenheten längre än 30 meter (98 fot) från huvudenheten.
- Placera fjärrenheten så att den är riktad mot huvudenheten, minimera hinder såsom dörrar, väggar och möbler.

• Placera fjärrenheten med fri sikt mot himlen, avskild från metall- och elektroniska föremål.
• Placera fjärrenheten nära huvudenheten under vintermånaderna då temperaturer under nollpunkten kan påverka batterilivslängd och signalstyrka.

Du kan behöva experimentera med olika platser för att erhålla det bästa resultatet.

DATAÖVERFÖRING.

Data sänds från sensorn var 40:e sekund. Mottagningsikonen som visas I temperaturområdet visar statusen.

IKON BESKRIVNING
	Huvudenheten söker efter fjärrenheter.
	Minst en kanal har hittats.
	Kanal 1 är vald (numret ändras med hänsyn till vilken fjärrenhet du valt).
--- visas i utomhus-temperaturområdet	Den valda fjärrenheten kan inte hittas. Sök efter fjärrenheten eller byt batterier.

SÖKNING AV FJÄRRENHETER

För att söka efter en fjärrenhet, tryck och håll inne MEM och CHANNEL (på huvudenheten) i 2 sekunder.

NOTERING Om fjärrenheten fortfarande inte kan hittas, kontrollera batterier, hinder och placeringen av fjärrenheten.

NOTERING Signaler från elektronik I hemmet såsom dörrklockor, elektroniska garageportar och hemalarm kan orsaka tillfälliga mottagningsfel. Detta är normalt och påverkar inte produktens funktion i sin helhet. Mottagningen kommer att återställas automatiskt så fort störningen försvunnit.

KLOCKA

Klockan kommer automatiskt att synkronisera aktuell tid och datum om den används inom räckvidden för radiosignalen DCF77 som sänds ut från Frankfurt, Tyskland för centraleuropa (modell BAR626) eller MSF60 som sänds från Rugby, England (modell BAR626U).

NOTERING Signalerna tas emot av huvudenheten när den är inom 1 500 km (932 miles) avständ från en signal.

Den initiala mottagningen tar 2-10 minuter och är initierad så fort du ställt in enheten och även när RESET tryckts in. Så fort den har mottagit informationen kommer mottagningsikonen att sluta blinka. Ikonen visas l klockområdet.

STARK SIGNAL \$VAG SIGNAL INGEN SIGNAL

För att göra en manuell sökning av klocksignal, tryck och håll inne ▲ i 2 sekunder. Kontrollera batterierna om ingen signal hittats.

SLÅ AV OCH TILL KLOCKAN

Utför detta steg om ingen klocksignal hittats. Tryck och håll inne ▼ i 2 sekunder. Ställ därefter in klockan manuellt enligt inställning av klockan" instruktionerna (nedan).

Signalikonen indikerar att funktionen är aktiverad. ikon innebär att funktionen är inaktiverad.

INSTÄLLNING AV KLOCKA / KALENDER

Du behöver endast göra detta om du har inaktiverat klockfunktionen (t.ex. om du är för långt ifrån eller inte kan mottaga en signal).

1. Tryck och håll inne MODE i 2 sekunder. Klockområdet kommer att blinka.
2. Välj timme, minut, år, månad, dag och veckodagsspråk. Tryck ▲ eller ▼ för att ändra inställning.
3. Tryck MODE för att bekräfta.

Språkalternativen är (E) Engelska, (F) Franska, (D) Tyska, (I) Italienska och (S) Spanska.

ÄNDRA KLOCKANS DISPLAY

Tryck MODE för att växla mellan visning av klocka med sekunder och klocka med veckodag

Alarm

Denna produkt är utrustad med ett 2-minuters crescendo alarm.

VISA ALARMINSTÄLLNINGAR

Tryck ((•)) . Alarmtid och alarmstatus visas i klockområdet.

ALARMINSTÄLLNING

1. Tryck ( () ) för att växla till Alarmläget.

2. Tryck och håll inne ((•))igen i 2 sekunder. Alarminställningen kommer att blinka.

3. Välj timme och minut Tryck ▲eller ▼för att ändra inställning. Tryck ((•)) för att bekräfta.

AKTIVERA ALARM

Tryck för att aktivera eller inaktivera alarmet. visas i klock / alarmområdet när alarmet är aktiverat.

LJUDLÖST ALARM

När alarmtiden är nädd kommer crescendo alarmet att låta i 2 sekunder. För att stänga av alarmet:

- Tryck SNOOZE för att stänga av alarmet i 8 minuter.

ELLER

- Tryck på valfri knapp förutom SNOOZE för att stänga av larmet i 24 timmar.

Om du inte trycker på någon knapp, kommer alarmet automatiskt att stoppa efter 2 min. Det kommer därefter att gå igång igen efter 8 minuter.

VÄDERPROGNOS

Denna produkt förutspår vädret för de kommande 12 till 24 timmarna inom en 30-50 km (19 - -50 km) radie med 70 - 75 procents noggranhet. Väderprognosen visas alltid.

Soligt Halvklart Molnigt Regnigt

TEMPERATUR

Denna produkt kan visa nuvarande, lägsta och högsta temperatur som har inhämtats av fjärrenheten och huvudenheten.

Utomhustemperaturen uppdateras var 40:e sekund Inomhustemperaturen uppdateras var 10:e sekund.

VAL AV TEMPERATURENHE T.

Skjut °C / °F omkopplaren till önskat läge. Omkopplaren finns i huvudenhetens batterifack. Inställningen för huvudenheten åsidosätter fjärrenhetsinställningen.

VAL AV KANALNUMMER

Tryck CHANNEL för att växla mellan olika fjärrenheter 1-3.

Ikonen visar den valda sensorn.

KINETISK VÄGIKON
AKTUELL VISNING	Inomhus Fjärrenhet Kanal 1		Fjärrenhet Kanal 2	Fjärrenhet Kanal 3

För automatisk växling av sensorer, tryck och håll inne CHANNEL i 2 sekunder igen. Varje fjärrenhets data kommer att visas i 3 sekunder. För att avsluta automatisk växling, tryck CHANNEL eller MEM.

NOTERING För mer information om fjärrenheten see "Trådlös fjärrenhet (THN122N)" kapitlet.

MAXIMUM OCH MINIMUM TEMPERATUR

MEM knappen finns i huvudenhetens batterifack. Tryck MEM för att växla mellan nuvarande, högsta (MAX) och lägsta (MIN) temperatur. För att nollställa minnet, tryck och håll inne MEM i 2 sekunder. Ett pip hörs när minnet nollställts.

MÅNFAS

Kalendern måste vara inställd för att denna funktion skall fungera, se "Inställning av klockan" kapitlet.

• Tryck▲ eller▼ för att visa månfasen för nästa eller föregående dag.
• Tryc och håll inne ▲ eller ▼ för att ändra årtal snabbt (2001 till 2099).

RESET knappen finns i huvudenhetens batterifack. Tryck in den så fort du bytt batterier eller när produkten inte fungerar som förväntat (t.ex. när radiosignalen inte kan etablera kontakt med den automatiska klockan).

SÄKERHET OCH UNDERHÅLL

Rengör produkten med en lätt fuktad trasa och milt alkoholfritt tvättmedel. Undvik att tappa produkten eller att placera den i ett högtrafikerat område (signalmässigt).

VARNINGSMEDDELANDEN

Denna produkt är designad för att ge dig många års glädje om den hanteras på ett korrekt sätt. Oregon Scientific är inte ansvariga om några avsteg från instruktionsmanualen gällande användningen av produkten görs eller om icke godkända förändringar eller reparationer utförs. Se följande anvisningar:

• Lägg aldrig ner produkten i vatten. Detta kan orsaka en elektrisk stöt som förstör produkten.
• Utsätt inte huvudenheten för extrema krafter, stötar eller variationer i temperatur eller luftfuktighet.
  • M ixtra inte med interna komponenter.
• Blanda inte gamla och nya batterier eller batterier av olika fabrikat.
• Använd inte laddningsbara batterier till denna produkt.
• Plocka ur batterierna om produkten skall förvaras under en längre period.
• Repa inte LCD displayen.

NOTERING Innehållet i denna manual kan komma att ändras utan vidare upplysning. Bilderna är inte ritade i skala.

FELSÖKNING

Problem Symtom Åtgård
Kalender Konstig dag / månad		Byt språk (→6)
Klocka Kan inte justera klockan		Inaktivera klockan (→6)
		1. Justera batterier (→6)2. Tryck RESET (→6)3. Aktivera klockfunktionen manuellt (→6)
Temp Visar "LLL" eller "HHH"		Temperaturen är utanför mätområdet
Trådlös fjärrenhet	Hittar inte fjärrenhet	Kontrollera batterier (→5)
		Kontrollera plats (→5)
	Kan inte ändra kanal	Kontrollera fjärrenheterna. Endast 1 givare fungerar (→5)
	Data stämmer inte överrens med huvudenhet	Initiera en manuell sökning (→5)

SPECIFICATIONER

DIMENSIONER FÖR HUVUDENHETEN

L x B x H 116 x 55 x 127 mm

(4,6 × 2,2 × 5 tum)

Vikt 170 g (5,9 oz) utan batteri

DIMENSIONER FÖR FJÄRRENHETEN

L x B x H 92 x 60 x 20 mm

(3,6 × 2,4 × 0,79 tum)

Vikt 63 gram (2,22 oz) utan

batterier

TEMPERATUR

Enhet	°C / °F
Mätområde Inomhus	-5°C till 50°C(-23°F till 122°F)
Mätområde Utomhus	-20°C till 60°C(-4°F till 140°F)
Upplösning	0.1°C ( 0.2°F )

VÄDERPROGNOS

Display Regnigt, molnigt, halvklart, soligt

TRÅDLÖS FJÄRRENHET (THN122N)

RF frekvens 433 MHz

Avstånd 30 meter (98 fot) fri sikt

Sändning var 40:e sekund

Kanal 1, -3

KLOCKA

RF Klocka Auto eller manuell

(inaktiverad)

Klock display TT:MM:SS

Timformat 12 timmars AM / PM

(Modell:BAR626U)

24 timmars

(Modell: BAR626U)

Kalender DD / MM, veckodag på

5 språk (E, D, F, I, S)

Alarm Enkelalarm med

2 minuters ökande alarm och

8 minuters snooze

STRÖMFÖRSÖRJNING

Batterier Huvudenhet 3 x UM-3 (AA) 1,5V

Batterier Fjärrenhet 2 x UM-4 (AA) 1,5V

NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientific.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information. Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida www.oregonscientific.se eller www.oregonscientific.com

för att finna telefonnummer till respektive supportavdelning.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Den här produkten innefattar den godkända sändarmodulen och överensstämmer med de viktigaste kraven i "Artikel 3 i R&TTE 1999 / 5 / EC-direktiven" om den används för avsett bruk och följande standards har tillämpats:

Säkerhet för informationsteknologisk utrustning (Artikel 3.1.a i R&TTE-direktivet)

Tillämpad standardEN 60950: 2000

Effektivt utnyttjande av spektrat för radiofrekvens (Artikel 3.2 i R&TTE-direktivet)

Tillämpad standard ETSI EN 300 220-3 (Ver1.1.1) : 2000-09

Ytterligare information: Produkten är anpassad till "Low Voltage Directive 73 / 23 / EC", "EMC Directive 89 / 336 / EC" och "R&TTE direktivet 1999 / 5 / EC (bilaga II)" och är försedd med respektive CEmärkning.

Carmelo Cubito Agrate Brianza (MI) / Italien January 2004 R&TTE representant för tillverkaren

LÄNDER SOM OMFATTAS RTTE-DIREKTIVET Alla länder inom EU, Schweiz CH och Norge N
