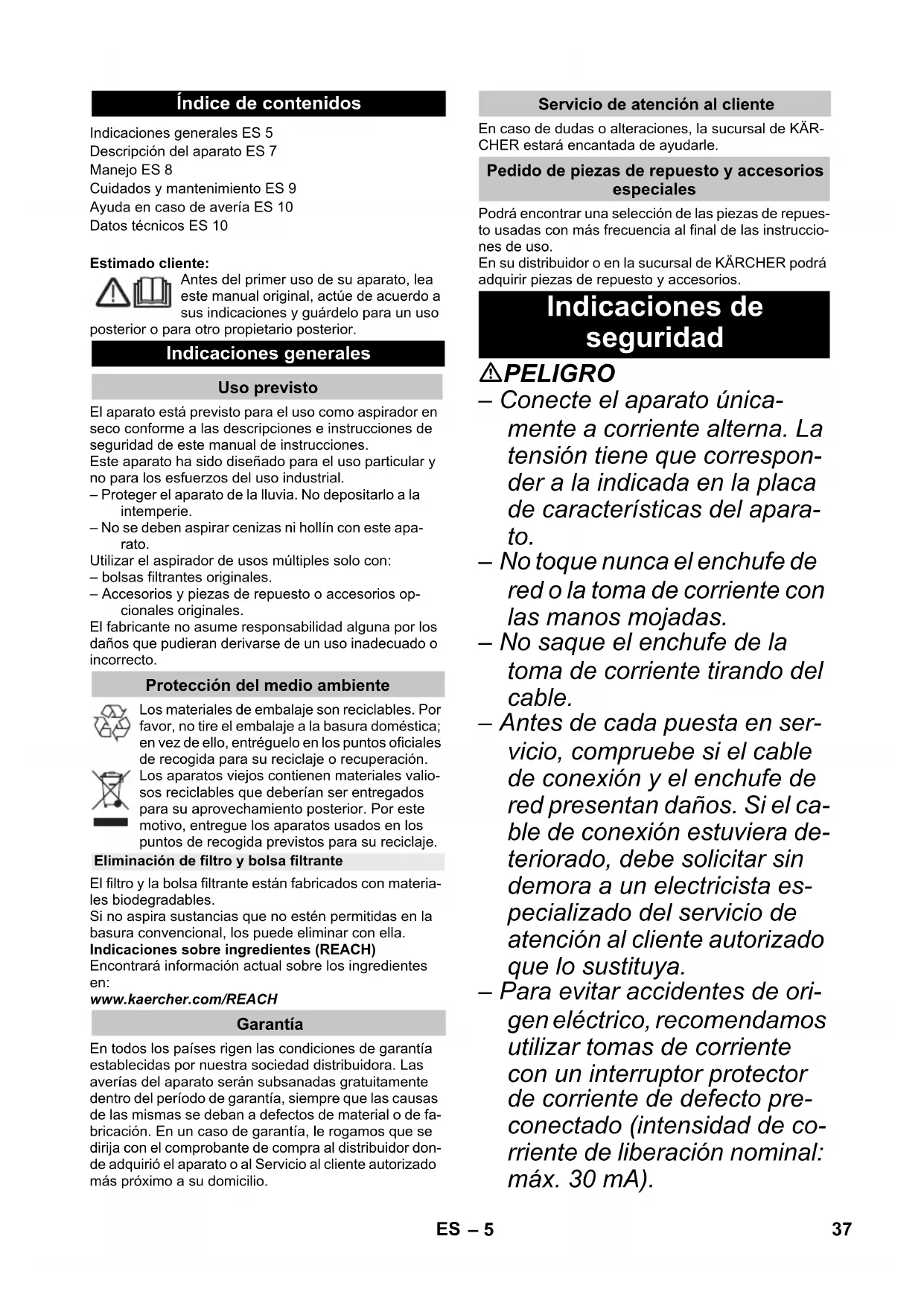

MANUAL DE USUARIO MV 5 Premium Kärcher
Indicaciones generales ES 5
Descripción del aparato ES 7
Manejo ES 8
Cuidados y mantenimiento ES 9
Ayuda en caso de avería ES 10
Datos técnicos ES 10
Estimado cliente:
Antes del primer uso de su aparato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario.
Indicaciones generales
Uso previsto
El aparato está previsto para el uso como aspirador en seco conforme a las descripciones e instrucciones de seguridad de este manual de instrucciones.
Este aparato ha sido diseñado para el uso particular y no para los esfuerzos del uso industrial.
- Proteger el aparato de la lluvia. No depositarlo a la intemperie.
- No se deben aspirar cenizas ni hollín con este aparato.
Utilizar el aspirador de usos múltiples solo con: - bolsas filtrantes originales. - Accesorios y piezas de repuesto o accesorios opcionales originales.
El fabricante no asume responsabilidad alguna por los daños que pudieran derivarse de un uso inadecuado o incorrecto.
Protección del medio ambiente
Los materiales de embalaje son reciclables. Por favor, no tire el embalaje a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.
Los aparatos viejos contienen materiales valiosos reciclables que deben ser entregados para su aprovechamiento posterior. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.
Eliminación de filtros y bolsa filtrante
El filtro y la bolsa filtrante están fabricados con materiales biodegradables.
Si no aspira sustancias que no estén permitidas en la basura convencional, los puede eliminar con ella.
Indicaciones sobre ingredientes (REACH)
Encontrará información actual sobre los ingredientes en:
En todos los países rigen las condiciones de garantía establecidas por nuestra sociedad distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que las causas de las mismas se deban a defectos de material o de fabricación. En caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al Servicio al cliente autorizado más próximo a su domicilio.
Servicio de atención al cliente
En caso de dudas o alteraciones, la sucursal de KARCHER estará encantada de ayudarle.
Pedido de piezas de repuesto y accesorios especiales
Podrá encontrar una selección de las piezas de repuesto usadas con más frecuencia al final de las instrucciones de uso.
En su distribuidor o en la sucursal de KARCHER podrá adquirir piezas de repuesto y accesorios.
Indicaciones de seguridad
△PELIGRO
- Conecte el aparato únicamente a corriente alterna. La tensión tiene que corresponder a la indicada en la placa de características del aparato.
- No toque nunca el enchufe de red o la toma de corriente con las manos mojadas.
- No saque el enchufe de la toma de corriente tirando del cable.
- Antes de cada puesta en servicio, compruebe si el cable de conexión y el enchufe de red presentan daños. Si el cable de conexión estuviera deteriorado, deben solicitar sin demora a un electricista especializado del servicio de atención al cliente autorizado que lo sustituya.
- Para evitar accidentes de origen eléctrico, recomendamos utilizar tomas de corriente con un interruptor protector de corriente de defecto preconectado (intensidad de corriente de liberación nominal: máx. 30 mA).
- Apague el aparato y desenchufe la clavija de red antes de efectuar los trabajos de cuidado y mantenimiento.
- Los trabajos de reparación y trabajos en componentes eléctricos sólo los puede realizar el Servicio técnico autorizado.
ADVERTENCIA
- Este aparato no es apto para ser manejado por personas con incapacidades físicas, sensoriales o intelectuales o falta de experiencia y/o conocimientos, a no ser que sean supervisados por una persona encargada o hayan recibido instrucciones de esta sobre cómo usar el aparato y qué peligros conlleva.
- Los niños solo podrán usar el aparato si tienen más de 8 años y siempre que haya una persona supervisando su seguridad o les hayan instruido sobre cómo manejar el aparato y los peligros que conlleva.
- Los niños no pueden jugar con el aparato.
- Supervise a los niños para asegurarse de que no jueguen con el aparato.
- Los niños no pueden realizar la limpieza ni el mantenimiento sin supervisión.
- Mantener alejado el plástico del embalaje de los niños, ya que puede causar asfixia.
- Apagar el aparato después de cada uso y antes de cada limpieza o mantenimiento.
- Peligro de incendio. No aspire objetos incandescentes, con o sin llama.
- Está prohibido usar el aparato en zonas en las que exista riesgo de explosiones.
- En caso de que se forme espuma o salga líquido, apague el aparato inmediatamente o desenchúfelo.
- No utilice detergentes abrasivos, ni detergentes para cristales o multiuso. No sumerja jamás el aparato en agua.
Determinadas sustancias pueden mezclarse con el aire aspirado bajo las turbulencias dando lugar a mezclas o vapores explosivos.
No aspirar nunca las siguientes sustancias:
- Gases, líquidos y polvos explosivos o inflamables, (polvos reactivos)
- Polvos de metal reactivos (p. ej. aluminio, magnesio, zinc) en combinación con detergentes muy alcalinos y ácidos
- Ácidos y lejías fuertes sin diluir
- Disolventes orgánicos (p. ej., gasolina, diluyentes cromáticos, acetona, fuel).
Además, estas sustancias pueden afectar negativamente a los materiales empleados en el aparato.
Niveles de peligro
PELIGRO
Aviso sobre un riesgo de peligro inmediato que pueda provocar lesiones corporales graves o la muerte.
ADVERTENCIA
Aviso sobre una situación probablemente peligrosa que pueda provocar lesiones corporales graves o la muerte.
PRECAUCIÓN
Indicación sobre una situación que pueda ser peligrosa, que pueda acarrear lesiones leves. CUIDADO
Aviso sobre una situación probablemente peligrosa que pueda provocar daños materiales.
Descripción del aparato
Ilustraciones, véase las contracubiertas.
Este manual de instrucciones describe la aspiradora de usos múltiples indicada en la portada. Las ilustraciones muestran el equipamiento máximo; según el modelo hay diferencias en el equipamiento y los accesorios suministrados.
Cuando desempaque el contenido del paquete, compruebe si faltan accesorios o si el aparato presenta daños. Informe a su distribuidor en caso de detectar daños ocasionados durante el transporte.
- Incluido en el volumen de suministro. Accesorios posibles.
1 Racor de empalme de la manguera de aspiración
Imagen B1
Para conectar la manguera de absorción al aspirar.
2 Interruptor del aparato (ON / OFF) (sin clavija integrada)
Imagen B3
→ Posición I: Aspirar o soplar. Posición 0: El aparato está apagado.
2 Interruptor del aparato (ON / OFF) (con clavija integrada)
Imagen B3
Posición MAX: Aspirar o soplar. Posición MAX: Aspirar con una herramienta eléctrica conectada
Regulación de potencia: Si es necesario reducir la potencia de aspiración al aspirar, soplar o trabajar con una herramienta eléctrica. → Posición 0: Aparato desconectado. La herramienta eléctrica está abastecida con tensión.
Enchufe del aparato
Indicación: Respetar la potencia de conexión máxima (véase el capítulo "Datos técnicos").
Imagen C2
→ Para conectar una herramienta eléctrica.
4 Conexión para soplado
Imagen E1
→ Insertar la manguera de aspiración en la toma de aire para que se active la referencia de soplado.
5 Tecla de limpieza de filtro
Imagen D1
Para limpiar el filtro plano de papel plegado montado.
Indicación: No pulsar la tecla si el filtro plano de papel está pegado.
6 Mango empotrado
→ Coger la cabeza del aparato tras el desbloqueo por la ranura del asa y sacarlo.
7 Estribo de transporte
Imagen A1
→ El estribo de transporte sirve también para bloquear el cierre del aparato y el recipiente. Para desbloquear, girar hacia delante el estribo hasta que el bloqueo esté libre.
→ Coger la cabeza del aparato por la ranura del asa y extraer.
8 Caja del filtro y tecla de desbloqueo
Imagen H1
Imagen H2
Para limpiar el filtro, presionar la tecla de desbloqueo, abatir hacia fuera la caja del filtro y extraer.
9 Alojamiento del accesorio
Imagen G2
El alojamiento para accesorios permite guardar tuberías y boquillas de aspiración en el aparato.
Para almacenar el cable de alimentación.
Posición de estacionamiento
Imagen F1. Para colocar la boquilla de suelos cuando se interrumpe el trabajo.
Rodillo de dirección
Imagen A1
Girar el recipiente, introducir hasta el tope las ruedas giratorias en los orificios de la parte de abajo del recipiente.
13 Tornillo de purga
Imagen G1
El tornillo purgador sirve para vaciar rápida y cómodamente el agua sucia del recipiente. Para un vaciado mejor, bascular el recipiente hacia delante.
14 Bolsa del filtro
Imagen A2
Indicación: Para aspirar líquidos no se debe colocar una bolsa filtrante.
15 Filtro plano de papel plegado (ya colocado en el aparato)
CUIDADO
¡Trabajar siempre con filtro plano de papel plegado, tanto para la aspiración en húmedo como en seco!
16 Manguera de aspiración con pieza de conexión
Imagen B1
→ Presionar la manguera de aspiración en la toma del aparato, se encaja. → Para extraer, presionar la lengüeta con el pulgar y extraer la manguera de aspiración.
Indicación: Los accesorios, como los cepillos aspiradores (opcional), se pueden insertar directamente a la pieza de conexión para unir con la manguera de aspiración.
Para trabajar cómodamente también en espacios estrechos.
El mango extraíble se puede colocar entre los accesorios y la manguera de aspiración si es necesario.
Véase la posición 17.
Recomendación: Insertar la empuñadura de aspiración en la manguera de aspiración.
Imagen B1
Conectar la empuñadura con la manguera de aspiración hasta que encaje.
Imagen B4
→ Para extraer la empuñadura de la manguera de aspiración, presionar las lengüetas con el pulgar y extraer la empuñadura.
Indicación: Si se extrae la empuñadura, se pueden insertar directamente los accesorios en la manguera de aspiración.
Recomendación: Insertar la empuñadura de aspiración de suelos en la manguera de aspiración.
18 Tubos de aspiración 2 × 0.5 m
Imagen B1
→ Insertar ambos tubos de aspiración y conectar con la empuñadura.
19 Boquilla barredora de suelos (con palanca de conmutación)
Imagen B1
Para conmutar de forma cómoda entre suciedad seca y suciedad húmeda:
Para aspirar la suciedad del suelo, aplicar la posición con las tiras de cepillos desplegadas. → Para aspirar el agua del suelo, utilizar la posición con los racores de goma desplegados.
20 Boquilla para juntas
Para cordones, juntas, radiadores y zonas de fácil acceso.
21 Adaptador
Imagen C1
Para conectar la manguera de aspiración con una herramienta eléctrica, adaptar el adaptador con un cuchillo si es necesario al diámetro de conexión de la herramienta eléctrica.
22 Tubo de herramientas flexible
Imagen C1
Para mayor flexibilidad al trabajar con herramientas eléctricas.
Indicación: también se puede usar con adaptador.
Manejo
CUIDADO
¡Trabaje siempre con filtro plano de papel plegado, tanto para la aspiración en húmedo como en seco!
Antes de la puesta en marcha
Imagen A1
Quite la cabeza del aparato y saque el contenido del recipiente. Girar el recipiente, introducir hasta el tope las ruedas giratorias en los orificios de la parte de abajo del recipiente. Colocar y bloquear el cabezal del aparato. Enganchar el soporte para sujetar accesorios al lateral trasero de la cabeza del aparato.
Puesta en marcha
Imagen B1
Conecte el accesorio.
Imagen B2
Enchufe la clavija de red.
Imagen B3
Conectar el aparato.
Aspiración en seco
CUIDADO
Trabajar solo con filtro plano de papel plegado seco.
Antes de usar el filtro, comprobar si está dañado y cambiar si es necesario.
Imagen A2
Para aspirar suciedad seca, se puede usar también una bolsa filtrante si es necesario.
CUIDADO
Realizar la limpieza del filtro solo sin que esté la bolsa del filtro colocada, de lo contrario se puede dañar.
Indicaciones sobre la bolsa filtrante
- Cuanto más suciedad se aspira, más se llena la bolsa filtrante.
- En caso de aspirar polvo, arena, etc., se debe cambiar la bolsa filtrante con más frecuencia. Las bolsas filtrantes pueden explotar, por eso es necesario cambiarlas a tiempo.
CUIDADO
Aspirar cenizas frías solo con el separador previo.
N.º de referencia, modelo Basic: 2.863-139.0, modelo Premium: 2.863-161.0.
Aspiración de líquidos
CUIDADO
¡No utilizar una bolsa filtrante!
Nota: Si el recipiente está lleno, un flotador cierra el orificio de aspiración y el aparato gira a un mayor número de revoluciones. Desconecte el aparato de inmediato y vacíe el recipiente.
Para aspirar suciedad húmeda o líquida, es importante respetar la configuración de la boquilla correcta y conectar el accesorio correspondiente.
Trabajar con herramientas eléctricas
Adaptar el adaptador con un cuchillo si es necesario al diámetro de conexión de la herramienta eléctrica.
Imagen C1
A) Conecte el adaptador suministrado al asa de la manguera de aspiración y conéctelo al conector del instrumento eléctrico. B) Para mayor flexibilidad al trabajo, utilizar la manguera de herramienta flexible. Conectar esta con el tubo flexible de aspiración y, si procede, con el adaptador y conectar a la toma de la herramienta eléctrica.
Imagen C2
Para aparatos con clavija integrada: Introducir la clavija de red de la herramienta eléctrica en el aspirador.
Imagen C3
Conectar el aparato (girar la rosca hacia la izquierda a la posición MAX) y comenzar con el trabajo.
Indicación: Tan pronto se haya encendido la herramienta eléctrica, la turbina de absorción arranca con 0,5 segundos de retraso. Si se apaga la herramienta eléctrica, la turbina de absorción sigue en configuración aprox. 5 segundos, para terminar de absorber la suciedad restante en la manguera de absorción.
Sistema de limpieza de filtro
El sistema de limpieza de filtro está previsto para aspirar grandes cantidades de polvo fino sin colocar una bolsa filtrante.
Indicación: Mediante el sistema de limpieza de filtro se puede limpiar el filtro plano de papel plegado y aumentar la potencia de aspiración de nuevo con solo tocar un botón.
→ Insertar el asa de la manguera de aspiración en el alojamiento de accesorios de la cabeza del aparato. Pulsar tres veces la tecla de limpieza de filtro con el aparato encendido, esperar 4 segundos entre cada una de las veces.
Indicación: Tras accionar varias veces la tecla de limpieza de filtro, comprobar el volumen del recipiente. De lo contrario, se puede salir la suciedad del recipiente al abrirlo.
Función de soplado
Limpieza de zonas de difícil acceso o donde la aspiración no sea posible, p. ej. hojas del lecho de gravilla.
Insertar la manguera de aspiración en la toma de aire para que se active la función de soplado.
Interrupción del funcionamiento
→ Desconexión del aparato
→ Colgar la boquilla para sueños en la posición de aparcamiento.
Finalización del funcionamiento
→ Apague el aparato y desenchufe la clavija de red.
Vaciar el depósito
Imagen G1
→ Extraer la cabeza del aparato, vaciar el recipiente con suciedad húmeda o seca.
Para aparatos con tornillo purgador: Vaciar la suciedad seca a través del recipiente. Utilizar el tornillo purgador para vaciar líquidos.
Almacenamiento del aparato
Imagen G2
Guardar la conexión a la red y los accesorios en el aparato. Guarde el aparato en un lugar seco.
Cuidados y mantenimiento
→ Limpie el aparato y los accesorios de plástico con un limpiador de materiales sintéticos de los habituales en el mercado. En caso necesario, aclarar el depósito y los accesorios con agua y secar antes de volverlos a utilizar.
Limpiar el filtro plano de papel plegado
Recomendación: limpiar la caja del filtro después de cada uso.
Imagen H1
Desbloquear la caja del filtro, abatirla y extraerla, vaciar la suciedad de la caja del filtro en un cubo de basura. Para limpiar el filtro plano de papel plegado colocado, golpear la caja del filtro contra el borde del cubo de basura. Para ello no es necesario desmontar el filtro plano de papel plegado de la caja del filtro.
Si es necesario, limpiar el filtro plano de papel plegado por separado.
Desbloquear, abatir y extraer la caja del filtro.
Sacar el filtro plano de papel plegado de la caja del filtro y golpearlo para soltar la suciedad. Si es necesario, limpiarlo con agua corriente, no frotar ni cepillar. Antes del uso dejar secar totalmente. Finalmente, montar el filtro plano de papel plegado seco de nuevo en el aparato. Colocar la caja del filtro en el aparato.
Ayuda en caso de avería
Potencia de aspiración reducida
Si la potencia de absorción del aparato disminuye, comprobar los siguientes puntos:
Los accesorios, la manguera de aspiración o los tubos de aspiración están obstruidos; elimine la obstrucción con ayuda de una vara.
La bolsa filtrante está llena: coloque una nueva bolsa filtrante.
El filtro plano de papel plegado está sucio: extraer la caja del filtro y limpiar el filtro (véase capítulo "Limpiar filtro de papel plano"). Sustituir los filtros planos de papel plegado que estén dañados.
Datos técnicos
Los datos técnicos están en los laterales abatibles. A continuación aparece la explicación de los símbolos realizados.
Tensión
Potencia nominal
Potencia máx. de conexión al enchufe del aparato
Fusible de red (inerte)
Capacidad del depósito
Absorción de agua con el asa
Absorción de agua con boquilla para suelos
Cable de conexión a la red
Nivel de presión acústica (EN 60704-2-1)
Peso sin accesorios
Reservado el derecho a realizar modificaciones técnicas.
Índices
Posición de estacionamiento
Figura F1
Aviso: también puede ser utilizado con adaptador.
Manipulación
ADVERTENCIA
Sistema de limpieza de tipo integrado
Mantenimiento HU 9
- bolsas de filtro originales;
- piezas de repuesto, accesorios o accesorios opcionales originales.
Montaje de los accesorios
Figura B2
Peso (sin accesorios)
¡Nos reservamos el derecho de realizar modificaciones técnicas!
Contenido
Instrucciones generales SK 5
Descripción del dispositivo SK 7
Manejo SK 8
Notas generales LV 5
x1 = -b - 2 - 4ac2a,x2 = -b + 2 - 4ac2a
m
a
plástico
M
0
a 100000000000000000000000000000000000000000000000000000000000
100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100
all abg
