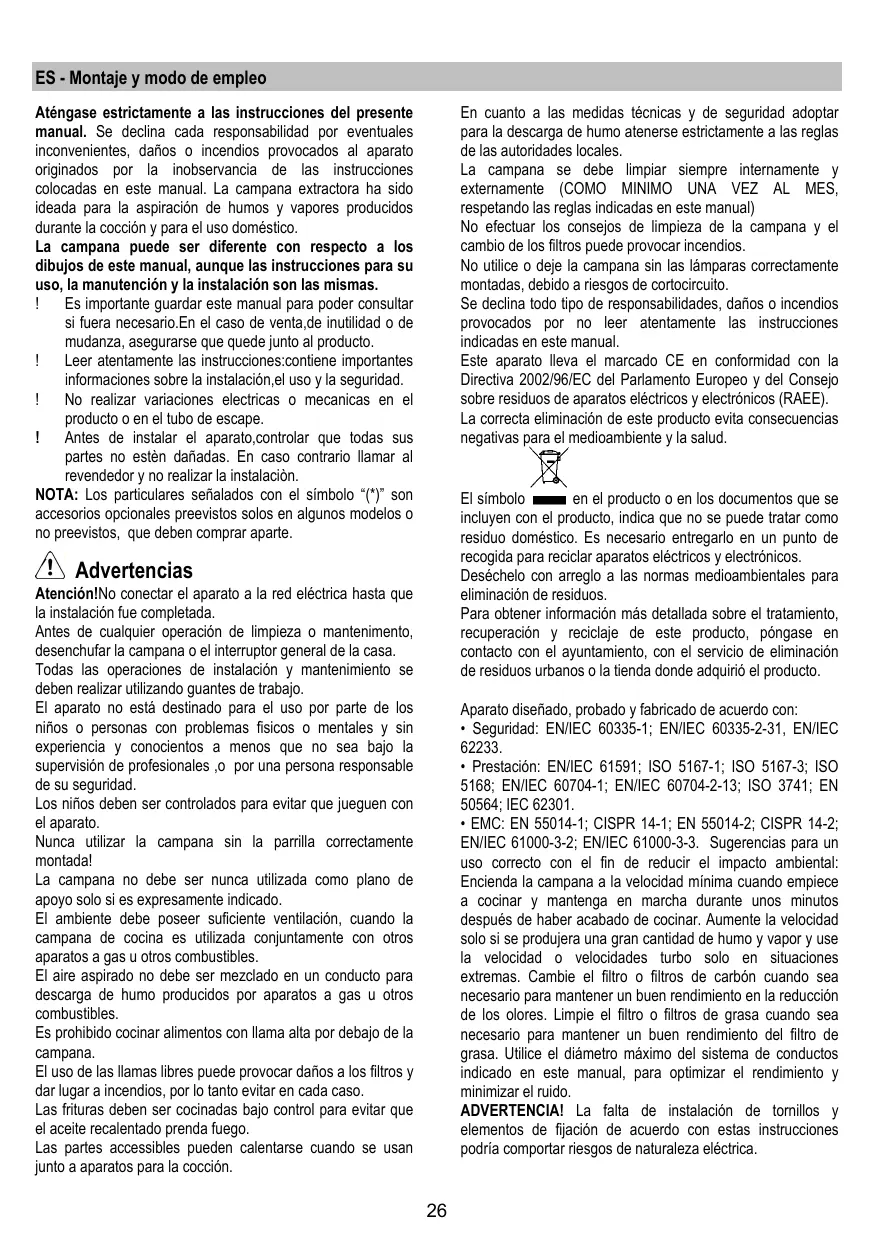

MANUAL DE USUARIO MINI OM N EICO
Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales,inconvenrientes,daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sidoidea para la aspiracion de humos y vapores producidos durante la cocation y para el uso domestico.
La campana puede ser不一样 con besoin a los dibujos de este manual, excepta las instrucciones para su uso, la manutencion y la instalacion son las mismas.
! Es importante guardar este manual para poder consulutar si fuea necessitieso.En el caso de vente,de inutilidad o de mudanza, asegurar que quede+junto al producto.
! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
! Antes de instalar el aparato,controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
NOTA: Los particulares signalados con el symbolo (*) son accesoriossonianepreevistossolenosalgunosmodelos o no preevistos, que deben comprar parte.
Advertencias
Atencion!No conectar el aparato a la red electrica hasta que la instalacion fue completada.
Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesiones, o por una persona responsable de su seguridad.
Los niños deben ser controlados para evaporar que juguen con el aparato.
Nunca utilize la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.
El ambiente depebe poseer suficiente ventilacion, cuando la campana de cocina esutilizada conjuntamente conothers aparatos a gas uotros combustibles.
El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas uothers combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la campana.
El uso de las llamas libres pueda provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.
Las früritas deben ser cocinadas bajo control para evaporar que el aceite recalentado prenda fuego.
Las partes accesibles peuvent calentarse cuando se usesan jusqu a aparatos para la cocción.
En cuando a las medidas sociales y de seguridad adoptar para la descarga de humano atenerse estricamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA Vez AL MES, Respectando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provoc incendios.
No utilise oooter la campana sin las lamparas correctamente montadas,debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilitadides, daños o incendios provocados por no leer atentamente las instruciones indicadas en este manual.
Este aparatoribaelmarcadocEenconformidadconla Direcva2002/96/EC delParlamento Europeo y del Consejo sobreresiduodesaporatoselectricosyelectriconicos (RAEE).
La correcta eliminacion de este producto evita consecuencias negativas para el medioambiente y la salute.
en el producto o en los documents que se oducto, indica que no se pueda tratar como. Esnecessaryaringarlo en un punto de claraparatoselectricosyelectrnicos.
Deséchéco con arreglo a las normas medioambienteles para eliminación de residuos.
Para Obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto,pongase en contacto con el ayuntimiento, con el service de eliminación de residuos urbanos o la Tienda sobre adquirido el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
-
Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
-
Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
-
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de haber acabado de cocinar. Aumente la velocidad solo si se produja una gran calidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea就需要 paramantener un buena rendimiento en la reduccion de los olores. Limpie el filtró o filtros de grasa cuando sea就需要 paramantener un buena rendimiento del filtró de grasa. Utilice el diametro máximo del sistemas de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
ADVERTENCIA! La falta de instalación de tornillos y elementos de性和 deaccurado con estas instrucciones podraEARportar riesgos de naturaleza electrica.
Utilización
La campana está diseñada para ser realizada tanto en la forma de extracción como para la forma filtrante de interior.
Version aspirante
El vaporiene evacuado hacela externa atraves de un tubo de escape introducido en el laro de sujeccion que se encontrar arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del aro de sujeccion.
En la parte horizontal, el tuboDebe tener una liga.
inclinacion hacela alto
Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinar a una reduccion de los rendimientos de la aspiracion y un drastico aumento del ruido.
Se declina cada responsabilidad.
! Utilice un conducjo cuya longitud sea la minima indispensable.
! Utilice un conductor con el menor número possible de curvas (ángulo máximo de la curva: 90^ ).
! Evite los Cambios drásticos en la sección del conductor
! UtiIice un conducTo cuyo interior sea lo mas liso possible.
! El material del conductor debe estaraprobado de conformidad con las normativas.
Version filtrante
Se debe utilizes un filtrde de carbón activo, disponible del vuestro proveedor.El aire aspirado viene reciclado antes de expulsarlo en el ambiente a工程技术 de la parrilla superior.
Instalación
La distancia minima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 40cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas asignAR un distancia mayor, hay que tenerlo en consideración.
Conexión electrica
La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun despues de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun despues de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.
Atencion! Antes de reconectar el circuito de la campana a la red y de vericar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.
Montaje
Antes de comenzar con la instalación:
- Asegurar que el producto adquirido, sea de las dimensiones apropriadas para la zona de instalacion escogida.
- Quitar el/los filtros/s al carbón activo (*) si es provisto (ver el párafo relativo).
Este/tos va/van montado/s-Newamente si se desealazar campana en version filtrante.
- Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por exemple bolsas con tornillos (), garantias () etc.), eventualmente quitarlos y conservarlos.
- Si es possible desconectar o quitar los muebles bajo y alrededor del area de instalacion de la campana para tener una mayor accesibility a la / pared al/techo, donde sera instalada la campana. De todasomanas, proteger los muebles y todas las partes necessarias para la instalacion. Escoger una superficie plana y cubrirla con una protecciondonde apoyar las piezas metálicas.
- Verificar además que en la zonaURTCA de la zona de instalación de la campana (con la campana montada) sea disponible un enchufe electrico y una descarga para el homo hacelateral (solo para la version aspirante).
- Ejecutar todos los problemas de mampostería你需要os (ej.: instalación de una toma de corriente y/o agujero para el pasaje del tubo de descarga).
La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo deben ser lo suficientemente fuerte para sostener el peso de la campana.
En el caso de presencia de paneles y/o paredes y/o armarios laterales, verificar que el espacio sea suficiente para montar la campana y que sea fácil el acceso al panel de los mandos.
Funcionamento
Usar la potencia de aspiracion mayor en caso de particular concentracion de vapeores de cocina. Aoncejamos de encender la aspiracion 5 horas antes de iniciaar a cocinar ydeferla en funcao porothers 15 minutes aproximamente.

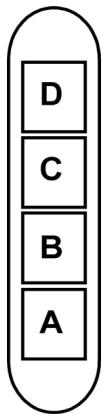

A. Botón ON/OFF luces.
B. Botón OFF/ON aspiración y selección potencia minima.
B+C. Botón selección potencia de aspiración media.
B+D. Botón selección potencia de aspiración Tmaxima.
Mantenimiento
Atencion! Antes de cualquier operation de limpieza o mantenimiento, retire la campana de la red electrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con fecuencia tanto externamente como internamente (con la mesma fecuencia con la que se realiza el mantenimiento de los filtres de grasa). Para la limpieza, utilise un paño impregnado de detergente liquido neutro. No utilise products que contengan abrasivos.
NO UTILICE ALCOHOL!
ATencion: De no observarse las instrucciones dadas para limiar el aparato y sustituir el bajo, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato bajo a intervenciones de mantenimiento Incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Panel
Mantencion del panel
Como desmontarlo :
extraer con decision (LADO INFERIOR) y girar hacer arriba.
Limpieza:
El panel se limpia con la misma Frequencia que el filtro de grasa, usar un paño humedo con detersivo liquido neutro.
Evitar el uso de produits abrasivos.NO UTILIZAR ALCOHOL!!!
Montaje:
avanzar en sentido contrario al desmontaje.
Atencion!Verificar siempre que el panel fue fjado en su lugar.
Filtro antigrasa
Fig. 14-19
Retiene las particulas de grasa produidas cuando se cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico pueda desténirse pero sus caracteristicas de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muele.
Filtro al carbón activo (solamente para la version filtrante)
Fig. 18
Retiene los olores desagradables producidos por el cocinado de alimentos.
El filtró al carbón puede lavarse cada dos días con agua caliente y detergentes adequados o en lavavajillas a 65^ (en caso de lavado con lavavajillas, realizé el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quadado en el filtró sin estropearlo, après quite el almohadillado situado en el interior del armazón de plastico y póngalo en el hora a 100^ durante diezcreturos para seccarlo Completely. Bombie el almohadillado cada 3 años y cada vez que el paño se estropee.
Montaje
Abra la pantalla vapeores y quite el filtro de grasas.
Instale el filtro al carbón en el reverso del filtro de grasas y fije con dos varillas.
Atencion! Las varillas estan incluidas en la confecion del filtro al carbony no en la campana.
Para desmontar el filtro proceda en sentido inverso.
Sustitución de la lampara
Fig. 20
La campanaiene provista de un systemade iluminacion basado en la technologiaLED.
Los LEDs garantizan una optima iluminación, una duración hasta 10 vezes mayor de las lámparas tradiconales y permiten ahora el 90% de energia electrica.
Compre los leds que se debenCambiar, solo a工程技术 del service de assistencia的技术ica.
lugarincendios,portanto,deveserabsolutamenteevitado.
Se o exaustor for dotada de filtres de carva ativo, estas deverao ser tirados.
Conectar a coifa ao tubos e orificios de descarga de parede com diametro equivalente à saía de ar (flange de união).
Para a limpeza use um pano umedecido com detergentes liquidos neutros. Evite o uso de produits contendo abrasivos.
NAO UTILIZE ÁLCOOL!
Evitar o uso de produits que contenham abrasivos. NAO UTILizar ALCOOL!
Montagem:
