MANUAL DE USUARIO 2870W SMC

Desempaquete el bridge Ethernet inalámbrico de 2,4 GHz y 54 Mbps EZ Connect™ g y asegúrese de que estén todos estos componentes:

• Un adaptador Ethernet inalámbrico de 2,4 GHz y 54 Mbps SMC2870W.
• Un CD con un asistente de instalación EZ y documentación.
• Un guía di inicio rápido.1 cable Ethernet cruzado cat. 5 (negro).
• Un manual de instalación rápida.
• Un adaptador de corriente. En caso de que alguna de las piezas no fuera correcta, faltara o fuera defectuosa, comuníqueselo inmediatamente a su distribuidor. En la medida de lo posible, conserve la caja de cartón y los materiales de empaquetado originales por si fuera necesario devolver el producto. Registre este producto y amplíe su garantía en el sitio web de SMC: www.smc.com o www.smc-europe.com.

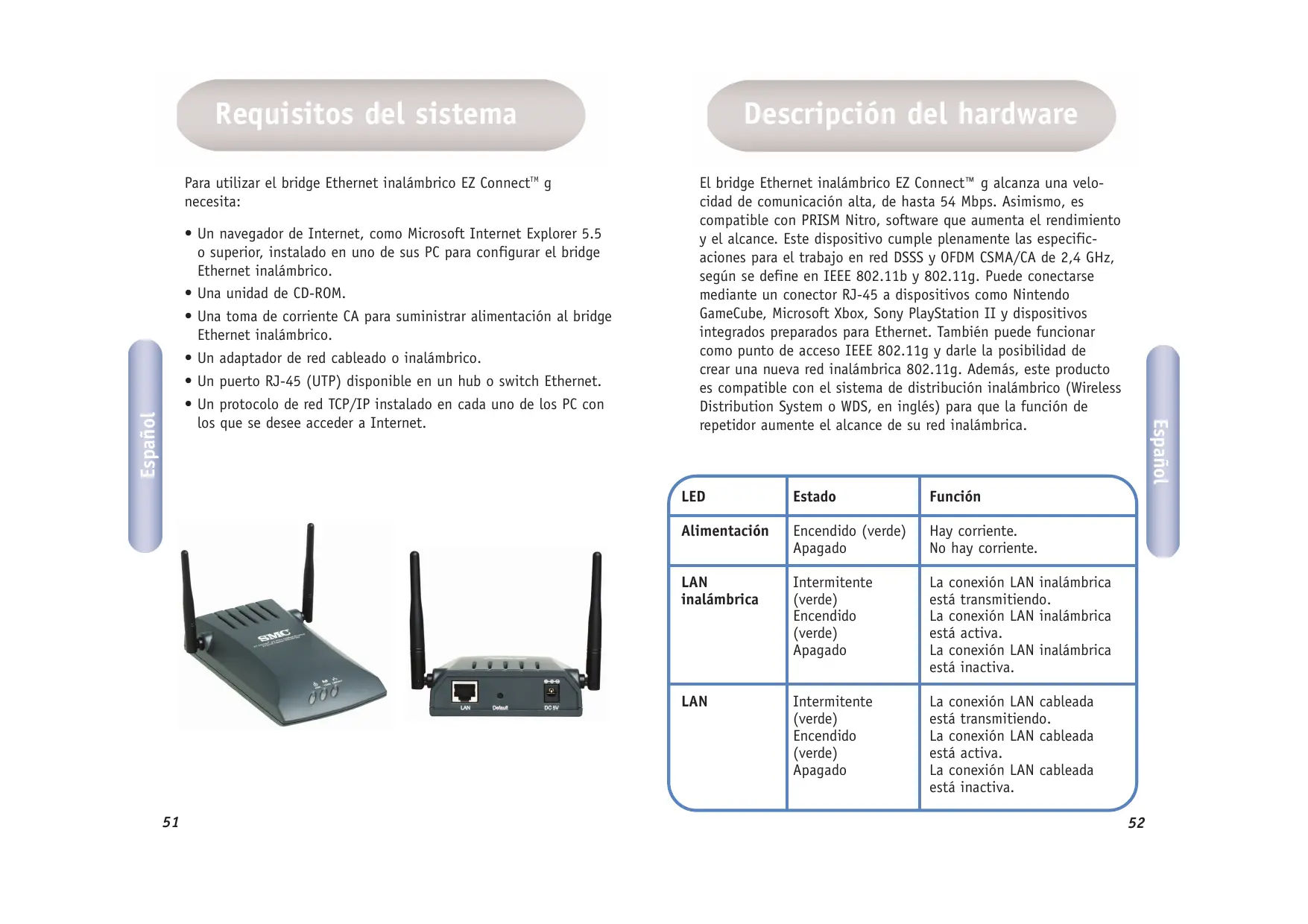

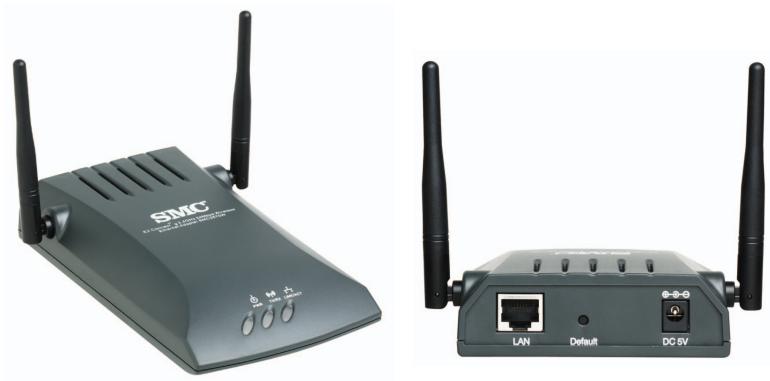

Descripción del hardware Para utilizar el bridge Ethernet inalámbrico EZ ConnectTM g necesita: El bridge Ethernet inalámbrico EZ Connect™ g alcanza una velocidad de comunicación alta, de hasta 54 Mbps. Asimismo, es compatible con PRISM Nitro, software que aumenta el rendimiento y el alcance. Este dispositivo cumple plenamente las especificaciones para el trabajo en red DSSS y OFDM CSMA/CA de 2,4 GHz, según se define en IEEE 802.11b y 802.11g. Puede conectarse mediante un conector RJ-45 a dispositivos como Nintendo GameCube, Microsoft Xbox, Sony PlayStation II y dispositivos integrados preparados para Ethernet. También puede funcionar como punto de acceso IEEE 802.11g y darle la posibilidad de crear una nueva red inalámbrica 802.11g. Además, este producto es compatible con el sistema de distribución inalámbrico (Wireless Distribution System o WDS, en inglés) para que la función de repetidor aumente el alcance de su red inalámbrica. Español

• Un navegador de Internet, como Microsoft Internet Explorer 5.5 o superior, instalado en uno de sus PC para configurar el bridge Ethernet inalámbrico.
• Una unidad de CD-ROM.
• Una toma de corriente CA para suministrar alimentación al bridge Ethernet inalámbrico.
• Un adaptador de red cableado o inalámbrico.
• Un puerto RJ-45 (UTP) disponible en un hub o switch Ethernet.
• Un protocolo de red TCP/IP instalado en cada uno de los PC con los que se desee acceder a Internet.

LED Estado Función Alimentación Encendido (verde) Apagado Hay corriente. No hay corriente. LAN inalámbrica Intermitente (verde) Encendido (verde) Apagado La conexión LAN inalámbrica está transmitiendo. La conexión LAN inalámbrica está activa. La conexión LAN inalámbrica está inactiva. LAN Intermitente (verde) Encendido (verde) Apagado La conexión LAN cableada está transmitiendo. La conexión LAN cableada está activa. La conexión LAN cableada está inactiva. Español Requisitos del sistema

Aplicaciones El bridge Ethernet inalámbrico de 2,4 GHz y 54 Mbps EZ Connect™ g (SMC2870W) puede funcionar como: Español Esta solución ofrece una conectividad inalámbrica fiable y rápida con considerables ahorros de costes en comparación con las LAN cableadas (elimina los gastos fijos de mantenimiento a largo plazo del cableado). Para empezar a trabajar en red sólo es necesario instalar suficientes puntos de acceso inalámbricos para cubrir el área de red e introducir tarjetas inalámbricas en los ordenadores portátiles. Otra opción consiste en instalar adaptadores inalámbricos en los equipos de escritorio e iniciar el trabajo en red. Utilice este dispositivo junto con las tarjetas inalámbricas EZ Connect™ g de SMC para crear una red de forma inmediata que se integre a la perfección con las redes LAN Ethernet. Además, el traslado o la ampliación de la red resulta tan fácil como trasladar o añadir puntos de acceso. ¡No requiere cables!

• Consolas de videojuegos Ofrece acceso inalámbrico a Internet para usuarios de consolas de videojuegos como Nintendo GameCube, Microsoft Xbox y Sony PlayStation II.
• Acceso remoto a información de red de la empresa Correo electrónico, transferencia de archivos y simulación de terminales.
• Entornos en los que es complicado instalar cable Edificios históricos o antiguos, instalaciones con amianto y zonas al aire libre en las que resulta difícil instalar un sistema de cableado.
• Entornos con modificaciones frecuentes Minoristas, fabricantes y bancos que reorganizan a menudo el lugar de trabajo o cambian de ubicación.
• Redes LAN temporales para proyectos especiales o períodos de carga máxima Ferias comerciales, exhibiciones e instalaciones en construcción que precisan de una configuración temporal. Empresas minoristas, compañías aéreas y de transporte marítimo que requieren estaciones de trabajo adicionales para períodos de máxima actividad. Auditores que necesitan grupos de trabajo en los centros de los clientes.
• Acceso a bases de datos para trabajadores con movilidad geográfica Doctores, enfermeras, comerciantes y empleados de oficina que necesitan tener acceso a bases de datos mientras se desplazan de un lugar a otro del hospital, la tienda, la oficina, el recinto, etc.
• Usuarios SOHO (Small Office Home Office) Usuarios que necesitan instalar de forma fácil y rápida una pequeña red informática para su oficina doméstica.

• Bridge de Ethernet a inalámbrico, y proporcionar conexión inalámbrica a través de una conexión RJ-45 con dispositivos como Microsoft Xbox y dispositivos integrados preparados para Ethernet.
• Punto de acceso IEEE 802.11g estándar.
• Repetidor inalámbrico que permite ampliar de forma efectiva la cobertura de otro dispositivo SMC2870W configurado para funcionar en modo de punto de acceso. Los productos inalámbricos EZ Connect™ g ofrecen una solución rápida, fiable y asequible a los usuarios de Ethernet que requieren acceso inalámbrico a la red en aplicaciones como las siguientes:

Instalación del hardware

1. Elija la ubicación: escoja el lugar en el que quiera colocar el

bridge Ethernet inalámbrico. Generalmente, la mejor ubicación se halla en el centro del área de cobertura inalámbrica, si es posible en línea de visión directa con todos los dispositivos inalámbricos.

2. Coloque el bridge Ethernet inalámbrico en una posición donde

tenga el máximo de cobertura. Por lo general, cuanto más arriba coloque la antena, mejor rendimiento obtendrá. Español

5. Si utiliza el modo de punto de acceso, conecte el cable

Ethernet. El SMC2870W puede conectarse a una red Ethernet mediante un dispositivo Ethernet como un hub o un switch utilizando cable Ethernet de par trenzado sin blindaje de las categorías 3, 4 o 5 y un conector RJ-45.

6. Conecte el cable de alimentación: conecte el cable del

adaptador de alimentación al zócalo de corriente CC de 5 V del panel trasero. Español

3. Coloque las antenas en las posiciones que desee. Para obtener

una mejor cobertura, coloque una antena en sentido vertical y la otra en sentido horizontal. Intente, por ejemplo, que entre las antenas existan ángulos de entre 45 y 90 grados. (Las antenas emiten señales a lo largo del plano toroidal; por lo tanto, la cobertura es mejor si se colocan en ejes diferentes.)

4. Si se utiliza en modo bridge inalámbrico, es IMPRESCINDIBLE usar

un cable cruzado desde el dispositivo anfitrión al SMC2870W. Conecte el cable Ethernet cruzado que se suministra al conector RJ-45 del dispositivo que quiere conectar a la red inalámbrica. Advertencia: Utilice sólo el adaptador de corriente que se suministra con el dispositivo SMC2870W.

7. Compruebe los LED del panel frontal de la unidad para

asegurarse de que el adaptador esté encendido y que el estado sea correcto.

Uso del asistente de instalación EZ Este método de instalación procura que el proceso sea lo más rápido y Plug&Play posible. Antes de continuar, asegúrese de que ha completado correctamente los pasos previos.

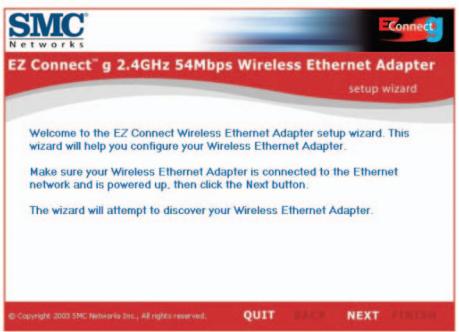

1. Introduzca el CD con el asistente de instalación EZ y la

2. Pulse el botón [NEXT] (Siguiente) para continuar.

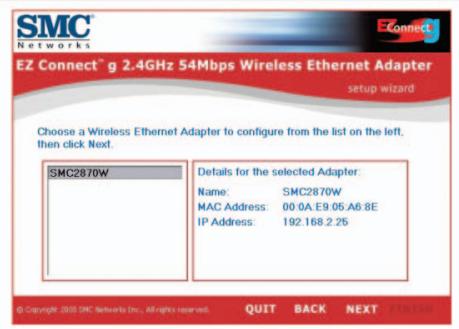

3. El asistente buscará dispositivos SMC2870W disponibles y los

mostrará en la columna de la izquierda. Pulse [NEXT] para continuar.

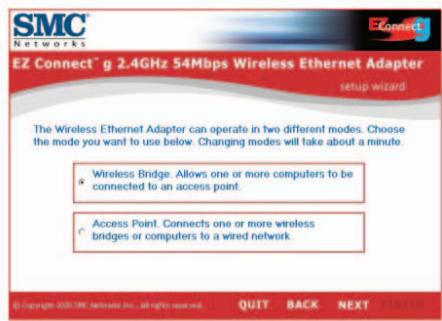

5. A continuación, podrá activar el modo de bridge inalámbrico

o bien el modo de punto de acceso. Si desea crear una nueva red 802.11g para que sus clientes inalámbricos puedan conectarse a ella, seleccione [Access Point] (Punto de acceso) y luego pulse [NEXT] (Siguiente). Si, por el contrario, lo que quiere es proporcionar conectividad inalámbrica a un dispositivo equipado con Ethernet, seleccione [Wireless Bridge] (Bridge inalámbrico) y luego pulse [NEXT]. Si ha seleccionado [Wireless Bridge] (Bridge inalámbrico), vaya al Paso 6. Si ha optado por [Access Point] (Punto de acceso), vaya al Paso 10. Español Español

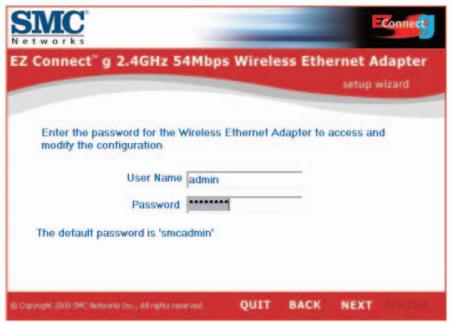

4. Se le pedirá que introduzca la contraseña para modificar

los ajustes de configuración actuales. De forma predeterminada, el nombre de usuario es admin y la contraseña, smcadmin. Introduzca esta información y pulse [NEXT] (Siguiente).

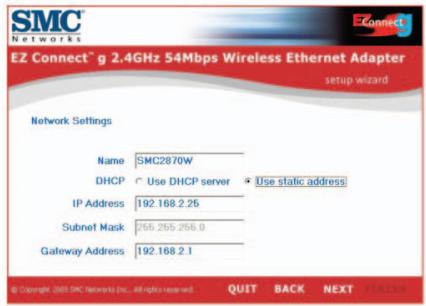

7. A continuación, se le pedirá que configure los ajustes de red.

Si se conecta a una red mediante un servidor DHCP, seleccione [Use DHCP server] [Usar servidor DHCP] y pulse [NEXT] (Siguiente). Si no tiene ningún servidor DHCP en su red, introduzca una dirección IP estática y pulse [NEXT].

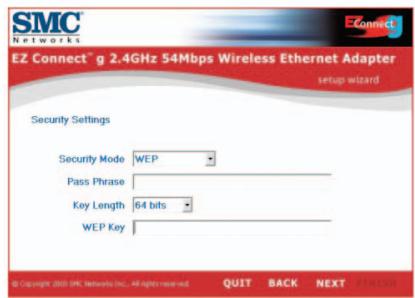

8. Si ha activado la encriptación WEP o la encriptación WPA en

su red inalámbrica, introduzca la clave de seguridad privada en este momento. Vaya a los menús desplegables del modo de seguridad y elija WEP o WPA. Haga lo propio en el apartado de longitud de clave; esta vez entre encriptación de 64 bits y encriptación de 128 bits. Español Español

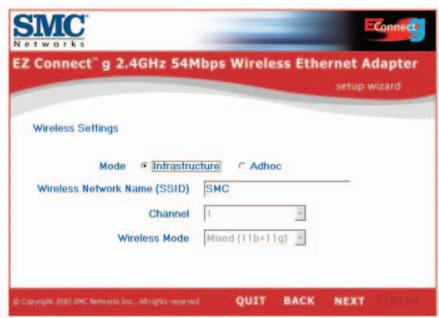

6. Configuración del bridge inalámbrico: Si se conecta a una

red inalámbrica ya existente, seleccione [Infrastructure] (Estructural) y escriba la identificación SSID de su red.

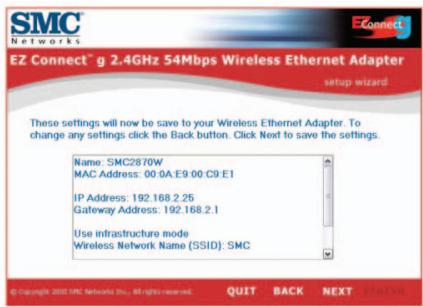

9. Para terminar, repase todos los ajustes seleccionados. Si quiere

hacer algún otro cambio, pulse [BACK] (Atrás) y hágalo ahora. Si ya está conforme con los ajustes realizados, pulse [NEXT] (Siguiente) para que surta efecto la nueva configuración. Puede que tenga que esperar algunos segundos. Vaya al paso 14.

12. Si quiere activar la encriptación WEP o la encriptación WPA

en su red inalámbrica, introduzca la clave de seguridad privada en este momento. Vaya a los menús desplegables del modo de seguridad y elija WEP o WPA. Haga lo propio en el apartado de longitud de clave; esta vez entre encriptación de 64 bits y encriptación de 128 bits. Español Español

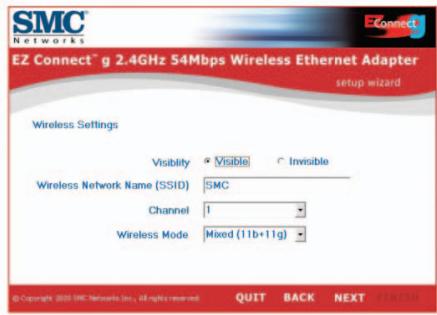

10. Configuración del punto de acceso: Para desactivar la difusión

SSID, seleccione [Invisible]. Introduzca los ajustes correspondientes a la SSID, el canal y el modo inalámbrico; luego pulse [NEXT] (Siguiente) para continuar.

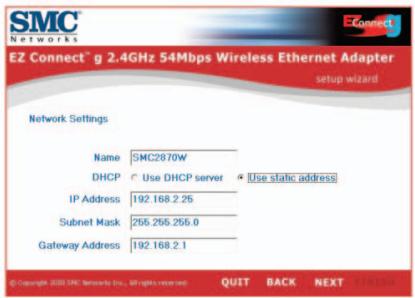

11. A continuación, se le pedirá que configure los ajustes de red.

Si se conecta a una red mediante un servidor DHCP, seleccione [Use DHCP server] [Usar servidor DHCP] y pulse [NEXT]. Si no tiene ningún servidor DHCP en su red, introduzca una dirección IP estática y pulse [NEXT].

Contenuto della confezione

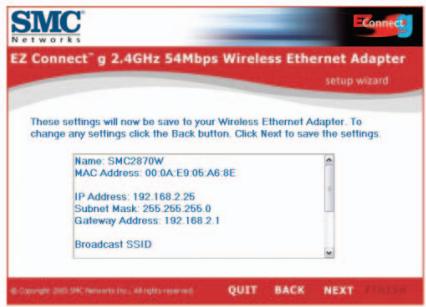

13. Para terminar, repase todos los ajustes seleccionados. Si quiere

hacer algún otro cambio, pulse [BACK] (Atrás) y hágalo ahora. Si ya está conforme con los ajustes realizados, pulse [NEXT] (Siguiente) para que surta efecto la nueva configuración. Español

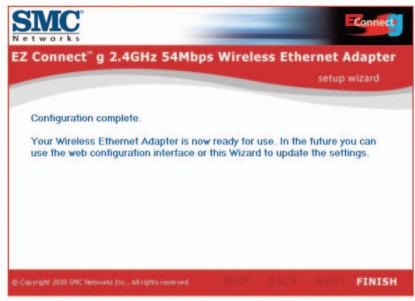

14. La configuración ha terminado. Ya puede empezar a utilizar el

bridge Ethernet inalámbrico EZ Connect™ g.
