MANUAL DE USUARIO 2802W SMC

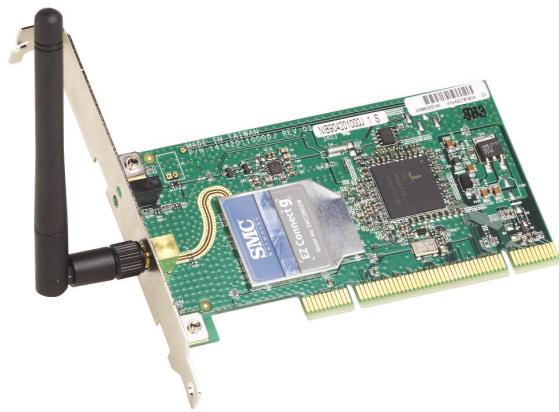

• (1) Tarjeta inalámbrica PCI de 2,4 GHz y 54 Mbps EZ-Connect™ g SMC2802W.
• 1 CD con un asistente de instalación EZ y documentación.
• 1 antena externa con conector SMA. En caso de que alguna de las piezas no fuera correcta, faltara o fuera defectuosa, comuníqueselo inmediatamente a su distribuidor. En la medida de lo posible, conserve la caja de cartón y los materiales de empaquetado originales por si fuera necesario devolver el producto. Español Français Desempaquete la tarjeta PCI inalámbrica de 2,4 GHz y 54 Mbps EZ-Connect™ g y asegúrese de que estén todos estos componentes: Registre este producto y amplíe su garantía en el sitio web de SMC: www.smc.com o www.smc-europe.com

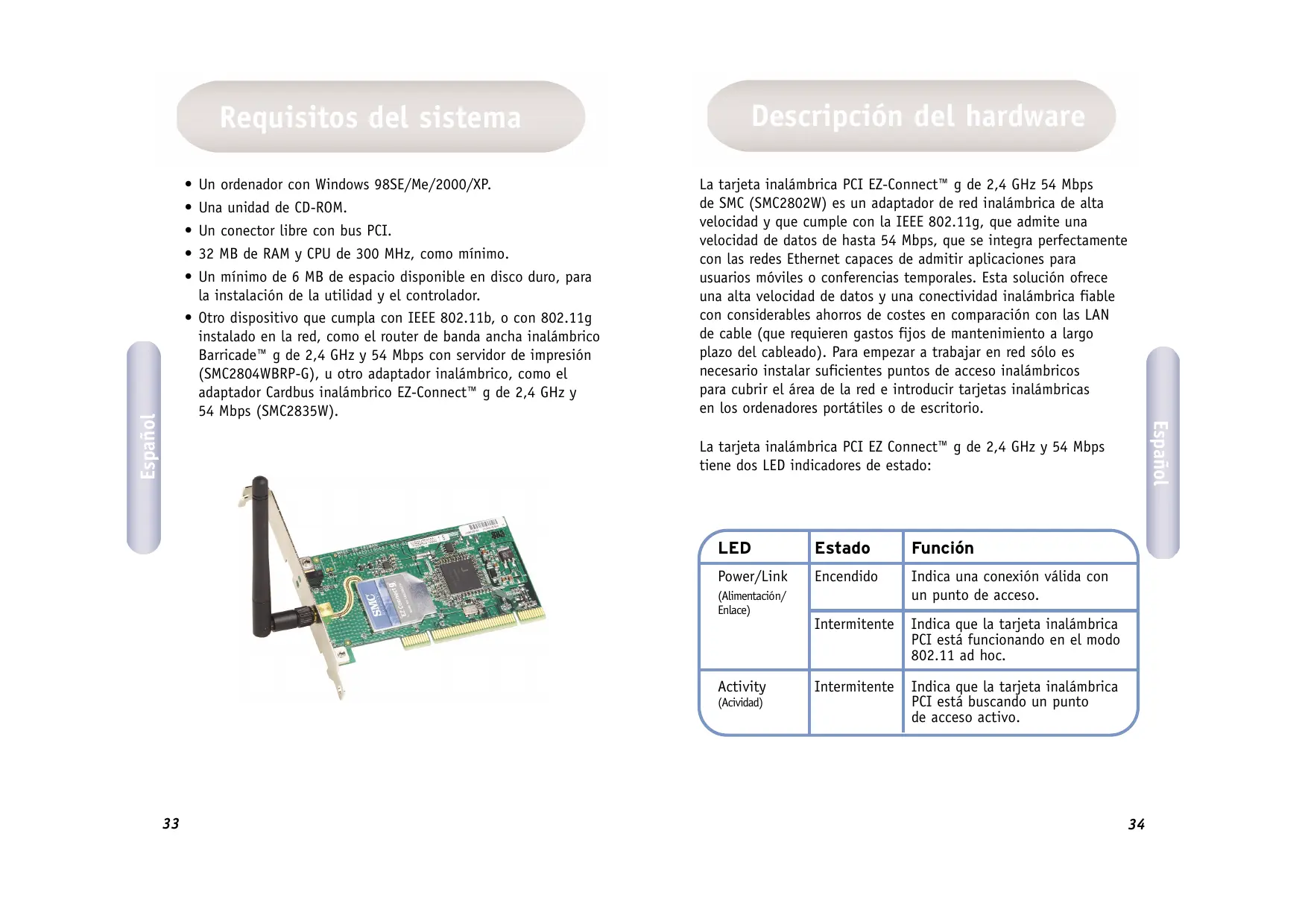

Requisitos del sistema Un ordenador con Windows 98SE/Me/2000/XP. Una unidad de CD-ROM. Un conector libre con bus PCI. 32 MB de RAM y CPU de 300 MHz, como mínimo. Un mínimo de 6 MB de espacio disponible en disco duro, para la instalación de la utilidad y el controlador.

• Otro dispositivo que cumpla con IEEE 802.11b, o con 802.11g instalado en la red, como el router de banda ancha inalámbrico Barricade™ g de 2,4 GHz y 54 Mbps con servidor de impresión (SMC2804WBRP-G), u otro adaptador inalámbrico, como el adaptador Cardbus inalámbrico EZ-Connect™ g de 2,4 GHz y 54 Mbps (SMC2835W). La tarjeta inalámbrica PCI EZ-Connect™ g de 2,4 GHz 54 Mbps de SMC (SMC2802W) es un adaptador de red inalámbrica de alta velocidad y que cumple con la IEEE 802.11g, que admite una velocidad de datos de hasta 54 Mbps, que se integra perfectamente con las redes Ethernet capaces de admitir aplicaciones para usuarios móviles o conferencias temporales. Esta solución ofrece una alta velocidad de datos y una conectividad inalámbrica fiable con considerables ahorros de costes en comparación con las LAN de cable (que requieren gastos fijos de mantenimiento a largo plazo del cableado). Para empezar a trabajar en red sólo es necesario instalar suficientes puntos de acceso inalámbricos para cubrir el área de la red e introducir tarjetas inalámbricas en los ordenadores portátiles o de escritorio. Español Español

Descripción del hardware La tarjeta inalámbrica PCI EZ Connect™ g de 2,4 GHz y 54 Mbps tiene dos LED indicadores de estado: LED Estado Función Power/Link Encendido Indica una conexión válida con un punto de acceso. Intermitente Indica que la tarjeta inalámbrica PCI está funcionando en el modo

802.11 ad hoc.

Intermitente Indica que la tarjeta inalámbrica PCI está buscando un punto de acceso activo. (Alimentación/ Enlace) Activity (Acividad)

Aplicaciones Los productos inalámbricos EZ-Connect™ para redes ofrecen soluciones rápidas, fiables y rentables para:

• Acceso remoto a información de red de la empresa Correo electrónico, transferencia de archivos y simulación de terminales.
• Entornos de instalación cableada complicada Edificios históricos o antiguos, instalaciones de amianto y áreas al descubierto en las que resulta difícil instalar un sistema de cableado. Español

• Redes LAN temporales para proyectos especiales o períodos de carga máxima Ferias comerciales, exhibiciones e instalaciones en construcción que precisan una configuración temporal. Empresas minoristas, compañías aéreas y de transporte marítimo que requieren estaciones de trabajo adicionales para períodos de máxima actividad. Auditores que necesitan grupos de trabajo en los centros de los clientes. Advertencia: Este adaptador de red requiere un PC y un BIOS compatibles con la especificación de bus local PCI v.2.2 o posterior. Si realiza la instalación en un modelo antiguo de ordenador, actualice el BIOS a la última versión. Además, las tarjetas de red son sensibles a la electricidad estática. Para preservar la tarjeta, no toque sus componentes eléctricos y toque siempre el chasis metálico del ordenador antes de manipularla.

1. Apague el ordenador, desconecte el cable de la corriente

y retire la carcasa del ordenador. Español

• Entornos con modificaciones frecuentes Minoristas, fabricantes y bancos que reorganizan con frecuencia el lugar de trabajo o cambian de ubicación. Instalación del hardware

2. Busque una ranura Bus-Master PCI que esté libre y quítele

la cubierta de sujeción.

• Acceso a bases de datos para trabajadores con movilidad geográfica Doctores, enfermeras, comerciantes y empleados de oficina que necesitan tener acceso a bases de datos mientras se desplazan de un lugar a otro del hospital, la tienda, la oficina, el recinto, etc.
• Usuarios SOHO Los usuarios SOHO (Small Office Home Office, oficina doméstica) que precisan instalar de forma fácil y rápida una pequeña red informática.

3. Desconecte la antena de la tarjeta PCI inalámbrica antes

de insertar la tarjeta en una ranura PCI. Nota: Procure que no toque ningún componente conductor de la placa base del ordenador.

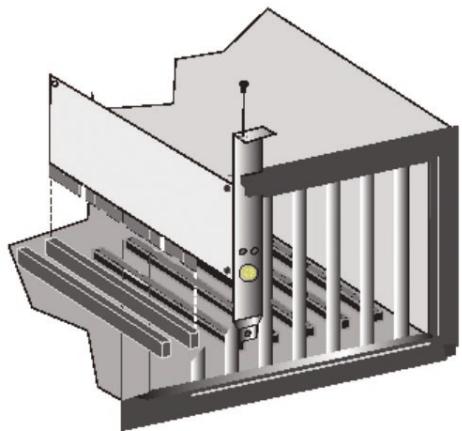

4. Instale la tarjeta de red en la ranura de modo que quede

bien asentada. Apriete el tornillo de fijación de la tarjeta en el chasis del ordenador.

5. Coloque la antena en la tarjeta inalámbrica PCI.

6. Vuelva a colocar la cubierta del chasis en el ordenador

y enciéndalo. Español

7. La tarjeta inalámbrica PCI debería quedar automáticamente

configurada por el BIOS del ordenador principal. No obstante, si tiene un ordenador más antiguo, puede que tenga que configurar manualmente los valores del BIOS del ordenador.

Nota: Para realizar este tipo de procesos de instalación, puede ser necesario utilizar la copia original y con licencia de Windows. Así pues, tenga a mano el CD de Windows ANTES de empezar la instalación. Este método de instalación procura que el proceso sea lo más rápido y sencillo posible. Ejecute el programa de utilidad/ controlador, reinicie el equipo e introduzca la tarjeta inalámbrica PCI EZ-Connect™ g a 2,4GHz y 54 Mbps. Siga estos pasos:

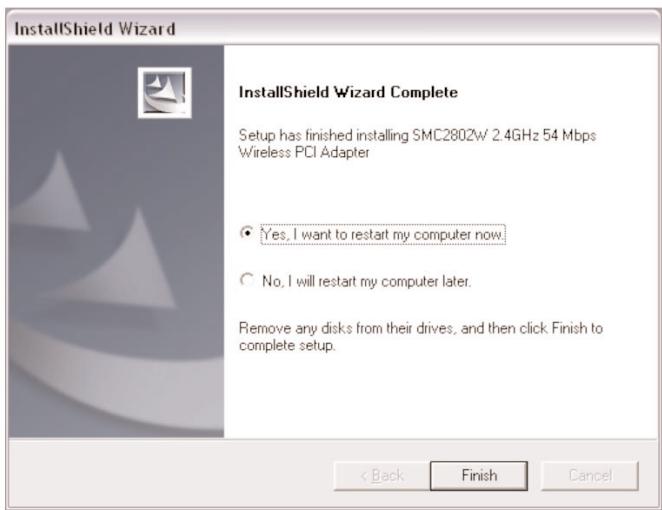

4. El programa de instalación copiará los archivos necesarios al

disco duro del ordenador. Al terminar pulse [Finish] (Finalizar). (Nota: Esto reiniciará su ordenador. Si no quiere reiniciar ahora, seleccione el botón [No, I will restart my computer later] (No, reiniciaré mi sistema luego) y luego pulse [Finish] (Finalizar). Español Español

1. Introduzca el CD con el asistente de instalación EZ

2. Pulse el botón [Install Driver/Utility] (Instalar

controlador/utilidad) para continuar.

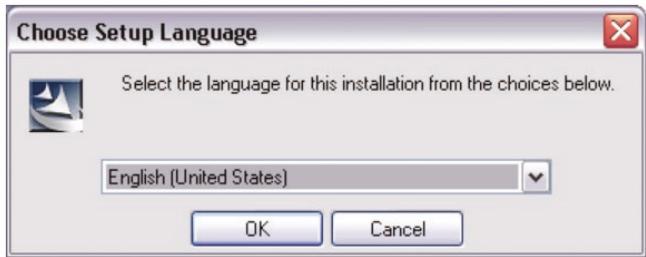

3. Seleccione el idioma y pulse [OK] (Aceptar). Espere a que

la utilidad detecte el sistema en que se está instalando.

Contenuto della confezione

5. Una vez reiniciado el sistema, Windows detectará su tarjeta

SMC2802W. Siga las instrucciones que aparecen en pantalla para completar la instalación. Inserte el CD de Windows si así se le solicita. (Nota: En Windows 2000 o Windows XP, puede aparecer una ventana de Digital Signature. Pulse [Yes] (Sí) o [Continue Anyway] (Continuar de todas formas) para continuar con la instalación del controlador.)
