MODE D'EMPLOI 2802W SMC

Après avoir déballé la carte PCI sans fil EZ Connect™ g 2.4GHz 54Mbps, vérifiez le contenu de l’emballage afin de vous assurer de la présence des composants suivants :

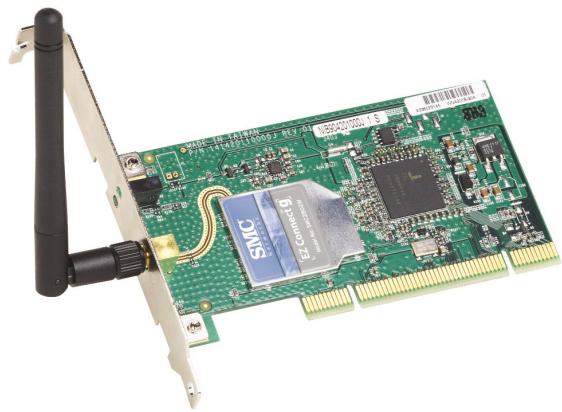

• 1 Carte PCI sans fil EZ Connect™ g 2.4GHz 54Mbps SMC2802W.
• 1 CD-ROM avec l’assistant EZ Installation Wizard et la documentation.
• 1 antenne externe avec connecteur SMA. Deutsch Français Si l’un de ces éléments est absent ou endommagé, contactez immédiatement votre revendeur. Si possible, conservez le carton et les emballages d’origine dans le cas d’un éventuel retour du produit. Pour enregistrer ce produit et étendre sa garantie, visitez le site Web de SMC : www.smc.com ou www.smc-europe.com.

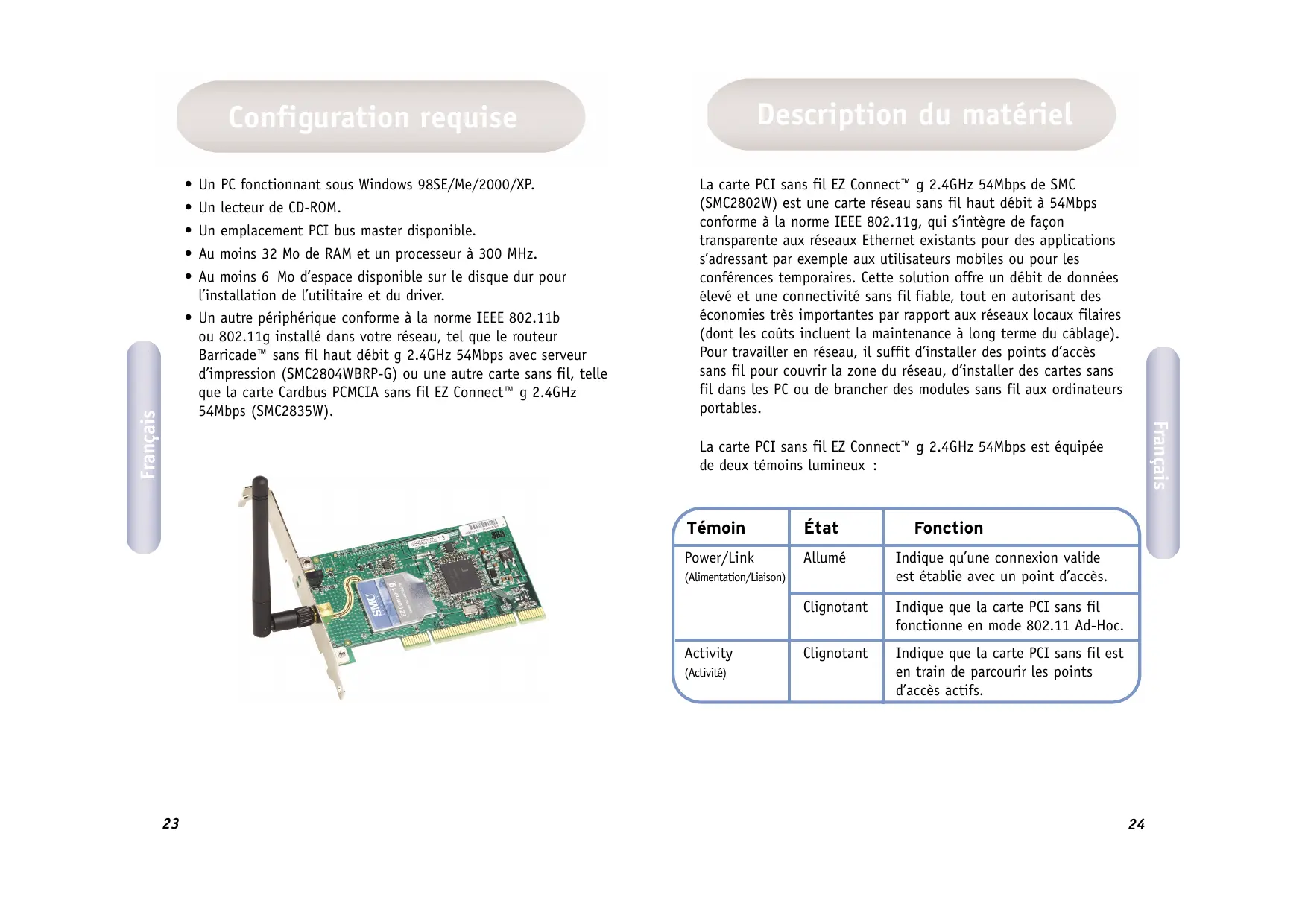

Description du matériel Configuration requise Un PC fonctionnant sous Windows 98SE/Me/2000/XP. Un lecteur de CD-ROM. Un emplacement PCI bus master disponible. Au moins 32 Mo de RAM et un processeur à 300 MHz. Au moins 6 Mo d’espace disponible sur le disque dur pour l’installation de l’utilitaire et du driver.

• Un autre périphérique conforme à la norme IEEE 802.11b ou 802.11g installé dans votre réseau, tel que le routeur Barricade™ sans fil haut débit g 2.4GHz 54Mbps avec serveur d’impression (SMC2804WBRP-G) ou une autre carte sans fil, telle que la carte Cardbus PCMCIA sans fil EZ Connect™ g 2.4GHz 54Mbps (SMC2835W). La carte PCI sans fil EZ Connect™ g 2.4GHz 54Mbps de SMC (SMC2802W) est une carte réseau sans fil haut débit à 54Mbps conforme à la norme IEEE 802.11g, qui s’intègre de façon transparente aux réseaux Ethernet existants pour des applications s’adressant par exemple aux utilisateurs mobiles ou pour les conférences temporaires. Cette solution offre un débit de données élevé et une connectivité sans fil fiable, tout en autorisant des économies très importantes par rapport aux réseaux locaux filaires (dont les coûts incluent la maintenance à long terme du câblage). Pour travailler en réseau, il suffit d’installer des points d’accès sans fil pour couvrir la zone du réseau, d’installer des cartes sans fil dans les PC ou de brancher des modules sans fil aux ordinateurs portables. Français Français

La carte PCI sans fil EZ Connect™ g 2.4GHz 54Mbps est équipée de deux témoins lumineux : Témoin État Power/Link Allumé Indique qu’une connexion valide est établie avec un point d’accès. Clignotant Indique que la carte PCI sans fil fonctionne en mode 802.11 Ad-Hoc. Clignotant Indique que la carte PCI sans fil est en train de parcourir les points d’accès actifs. (Alimentation/Liaison) Activity (Activité)

Contextes d’utilisation Les produits EZ Connect™ sans fil offrent une solution rapide, fiable et rentable dans les contextes d’utilisation suivants :

• Accès distant aux informations du réseau d’entreprise Messagerie, transfert de fichiers et émulation de terminal.
• Environnements difficiles à câbler Monuments historiques ou bâtiments anciens, locaux contenant de l’amiante et zones ouvertes dans lesquelles le câblage est difficile à mettre en œuvre. Français

• Réseaux locaux provisoires pour couvrir des projets ponctuels ou absorber les pics de charge Salons professionnels, expositions et chantiers de construction pour lesquels seule une installation temporaire est nécessaire. Distributeurs, compagnies aériennes et maritimes, qui ont besoin de postes de travail supplémentaires pour absorber les pics de charge. Auditeurs qui doivent utiliser des groupes de travail sur les sites des clients.

Avertissement : Cette carte réseau requiert un PC et un BIOS

supportant la spécification PCI Local Bus Specification v2.2 ou ultérieure. Si vous effectuez une installation sur un modèle d’ordinateur plus ancien, mettez à jour le BIOS pour passer à la dernière version. Notez par ailleurs que les cartes réseau sont sensibles à l’électricité statique. Pour protéger la carte, évitez de toucher ses composants électriques et veillez à toujours toucher le châssis en métal de votre ordinateur avant de la manipuler. Français

• Environnements en perpétuelle mutation Distributeurs, fabricants et banques qui réaménagent fréquemment l’espace de travail ou changent de site. Installation du matériel

1. Éteignez l’ordinateur, débranchez son cordon d’alimentation

et ouvrez son capot.

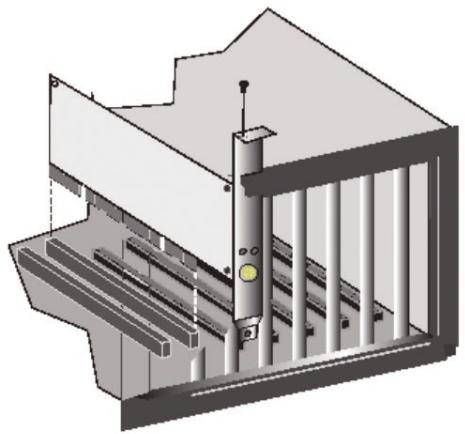

2. Choisissez un emplacement PCI bus master libre et retirez

son cache de protection.

• Accès aux bases de données par les employés mobiles Médecins, personnel médical, commerciaux, employés de bureau, qui accèdent aux bases de données au cours de leurs déplacements dans un hôpital, un magasin, un bureau ou un bâtiment.
• Télétravailleurs Télétravailleurs ayant besoin d’installer rapidement et facilement un petit réseau d’ordinateurs.

3. Débranchez l’antenne de la carte PCI sans fil avant d’insérer

la carte dans un emplacement PCI. Remarque : Veillez à ce qu’elle ne touche aucun élément métallique sur la carte mère de l’ordinateur.

4. Installez la carte réseau dans l’emplacement de façon à ce

qu’elle soit bien en place. Vissez la bride de protection de la carte sur le châssis de l’ordinateur.

5. Reliez l’antenne à la carte PCI sans fil à Internet.

6. Remettez le capot de l’ordinateur en place, et rallumez

ce dernier. Français

7. La carte PCI sans fil est en principe automatiquement

configurée par le BIOS de l’ordinateur hôte. Toutefois, si vous disposez d’un ancien modèle d’ordinateur, il est possible que vous ayez à configurer manuellement le BIOS.

Remarque : Pour procéder à cette installation, vous devez disposer du CD-ROM d’origine de votre version de Windows sous licence. Assurez-vous de disposer de votre CD-ROM Windows AVANT de commencer l’installation. Cette méthode d’installation est simple et Plug & Play. Il vous suffit d’exécuter le programme du driver/utilitaire, de redémarrer votre ordinateur et d’insérer la carte PCI sans fil EZ Connect™ g 2.4GHz 54Mbps. C’est aussi simple que de compter jusqu’à trois.

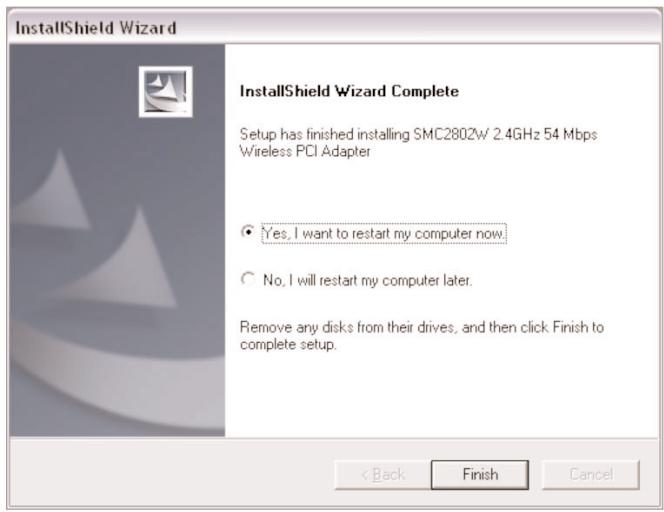

4. Le programme d’installation copie les fichiers nécessaires sur

le disque dur. Cliquez sur [Finish] (Terminer) une fois cette opération terminée. (Remarque : Ceci entraînera le redémarrage de votre ordinateur. Si vous ne le souhaitez pas, cliquez sur [No, I will restart my computer later] (Non, je redémarrerai mon ordinateur ultérieurement) et cliquez sur [Finish] (Terminer).) Français Français

1. Insérez le CD-ROM contenant l’assistant EZ Installation Wizard et

2. Cliquez sur le bouton [Install Driver/Utility] (Installer

Driver/Utilitaire) pour continuer.

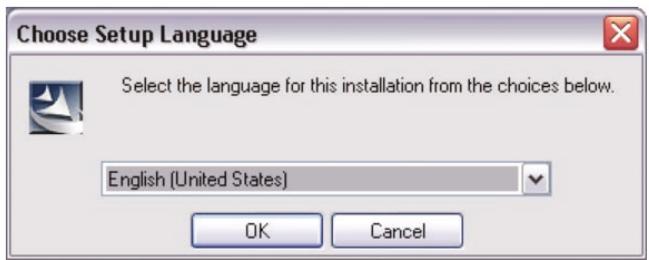

3. Choisissez votre langue et cliquez sur [OK]. Patientez pendant

que l’utilitaire détermine votre environnement.

Contenido del paquete

5. Au redémarrage, Windows détecte la présence de votre carte

SMC2802W. Suivez les instructions qui s’affichent à l’écran pour terminer l’installation. Insérez le CD-ROM Windows si vous y êtes invité. (Remarque : Dans Windows 2000 ou Windows XP, un message peut vous inviter à fournir une signature numérique. Veillez à cliquer sur [Yes] (Oui) ou sur [Continue Anyway] (Continuer ?) pour poursuivre l’installation du driver.) Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matérial brouilleur : « Appareils Numériques » NMB-003 édictée par l’Industrie. EC Conformance Declaration – Class B SMC contact for these products in Europe is: SMC Networks Europe, Edificio Conata II, Calle Fructuós Gelabert 6-8, 2o, 4a, 08970 - Sant Joan Despí, Barcelona, Spain. This RF product complies with R&TTE Directive 99/5/EC. For the evaluation of the compliance with this Directive, the following standards were applied:
