MANUALE UTENTE 2802W SMC

Guida rapida all'avvio

Snabbinstallation

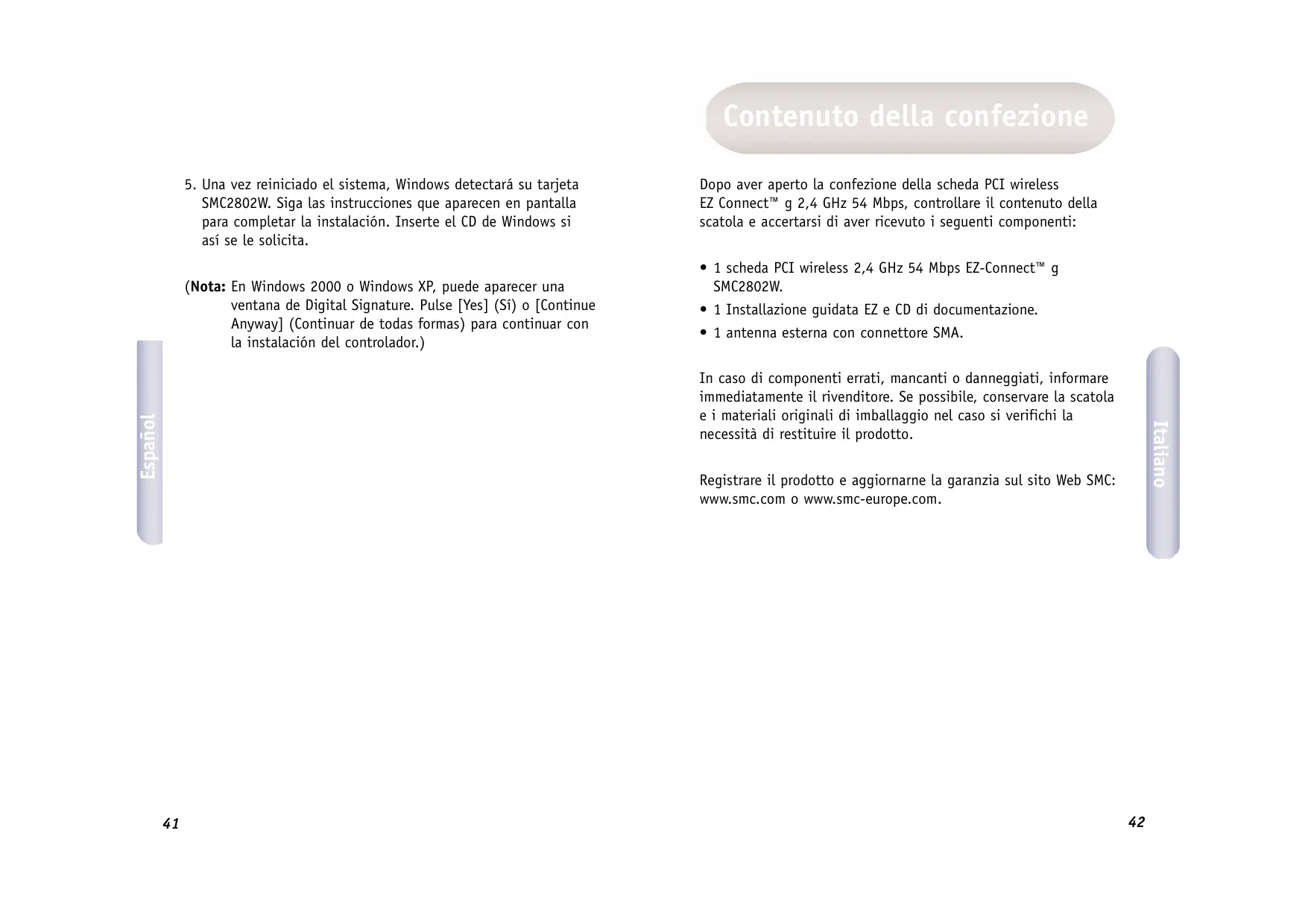

Contenuto della confezione

Dopo aver aperto la confezione della sched a PCI wireless EZ Connect™ g 2,4 GHz 54 Mbps, controllare il contentuto della scatola e accertarsi di aver ricevuto i seguenti componenti:

• 1 scheda PCI wireless 2,4 GHz 54 Mbps EZ-Connect™ g SMC2802W.
• 1 Installazione guidata EZ e CD di documentazione.
• 1 antenna esterna con connettore SMA.

In caso di componenti errati, mancanti o danneggiati, informare immediatamente il rivenditore. Se possibile, conservare la scatola e i materiali originali di imballaggio nel caso si verificchi la necessità di restituire il prodotto.

Registrar e prodotto e aggiornarne la garanzia sul除去 Web SMC: www.smc.com o www.smc-europe.com.

Requisiti di sistema

• Un PC su cui è installato Windows 98 SE/Me/2000/XP.
  Unità CD-ROM.
• Uno slot PCI di tipo bus mastered disponibile.
• Almeno 32 MB RAM e 300 MHz CPU.
• Almeno 6 MB di spazio su disco disponibile per l'installazione di driver e utility.
• Un'altra periferica compatibile con IEEE 802.11b o 802.11g installata sulla rete, quale ad esempio il router a banda larga wireless 2,4 GHz 54 Mbps Barricade™ g con print server (SMC2804WBRP-G), o un'altra scheda wireless, quale ad esempio la scheda Cardbus wireless 2,4 GHz 54 Mbps EZ Connect™ g (SMC2835W).

Descrizione hardware

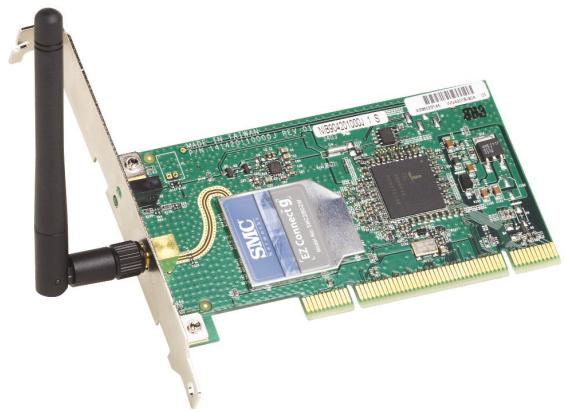

La scheda PCI wireless 2,4 GHz 54 Mbps EZ-Connect™ g (SMC2802W) di SMC è una scheda di rete wireless ad alta velocità conforme a IEEE 802.11g che supporta una velocità di trasmissione dati che raggiunge i 54 Mbps e si integraenza problemi con le reti Ethernet esistenti per supportare applicazioni come quale utilizzate da utenti mobili o per conferenze temporanee. Questa soluzione offre elevata velocità di trasmissione dei dati e connettività wireless affidabile con considerevole risparmio suiosti rispetto alle LAN tradizionali (che prevedono un sovraccarico di manutenzione a lungo termine a causa del cablaggio). Installare access point wireless a sufficientia per coprir l'area della rete, inserire le schede wireless nei notebook o nei computer e tutto è primo per utilizzato la rete.

La scheda PCI wireless 2,4 GHz 54 Mbps EZ Connect™ g è dotata di due indicatori LED di stato:

LED	Stato	Funzione
Power/Link (Alimentazione/ Collegamento	Acceso	Indica una corretta connessione a un access point.
	Lampeggiante	Indica che la scheda PCI wireless è in funzione in modalità ad hoc 802.11.
Activity (Attività)	Lampeggiante	Indica che la scheda PCI wireless sta cercando gli access point attivi.

Applicazioni

I prodotti wireless EZ-Connect™ offrono una soluzione di rete rapida, affidabile e conveniente per:

• Accesso remoto alle informazioni della rete aziendale

Posta elettronica,trasferimento file ed emulazione terminale.

• Ambienti difficili da cablare

Palazzi storici o di vecchia costruzione, installazioni con presenza di amianto e aree aperte in cui il cablaggio è difficile da effettuare.

• Frequentiambi di ambiente

Rivenditori, produttori e banche che riorganizzano gli spazi di lavoro o cambiano sede di frequente.

• LAN temporanee per progetti speciali o periodi di traffico intenso

Fiere, mostre e cantieri che richiedono un'installazione temporanea. Rivenditori, compagnie aeree e società di spedizioni che necessitano di workstation aggregative per periodi di traffico intenso. Revisori contabili che richiedono gruppi di lavoro presso le sedi dei clienti.

• Accesso ai database per lavoratori mobili

Medici, infermieri, rivenditori, impiegati che devono poter accedere ai database nelle spostano in ospedale, in negazio, in ufficio o in un campus.

• Utenti SOHO

Gli utenti SOHO (Small Office and Home Office) che necessitano di una piccola rete di computer di facile e rapida installmente.

Installazione hardware

Attenzione: Questa schedadi rete richiede un PC con BIOS in grado di supportare la Specifica Local Bus PCI v2.2 o successiva. Se si sta eseguendo l'installazione su un modello precedente di computer, aggiornare il BIOS alla versione più recente. Inoltre, le scheddi rete sono sensibili all'elettricità statica. Per proteggere la scheda, evitare il contatto con i componenti elettrici e toccare sempre la parte metallica del computer prima di maneggiarla.

1. Spagnere il computer, disinserire il cavo di alimentazione e rimuovere la copertura del computer.

2. Selezionare uno slot PCI di tipo bus mastering e rimuovere il supporto del coperchio.

3. Scollegare l'antenna alla sched a PCI wireless prima di inserire la sched a in un slot PCI.

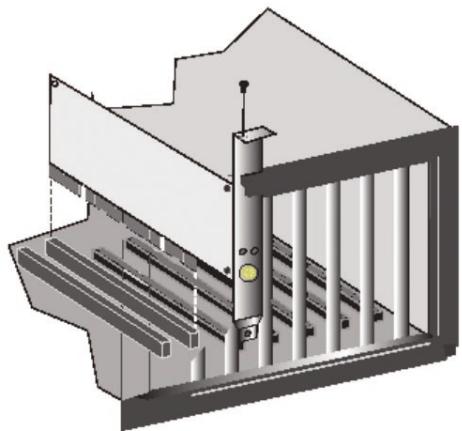

4. Installare la scheda di rete nelle slot in modo che risulta saldamente inserita nella sede. Avvitare fino in fondo il supporto della scheda all'interno del telaio del computer.

Oue!12H

Nota: Accertarsi che non entri in contatto con le parti conductrici di elettricità sulla scheda madre del computer.

1. Collegare l'antenna alla scheda PCI wireless.
2. Riccollocare il coperchio del telaio sul computer e accenderlo.
3. La sched a PCI wireless dovrebbe essere configurata automaticamente dal BIOS del computer host. Tuttavia, se il computer non è recente, potrebbe essere necessario configurare manualmente le impostazioni del BIOS del computer.

Italiano

Note: I processi di installatione di quello tipo potrebbero richiedere l'utilizzo della copia originale, coperta da licenza di Windows. Tenere il CD di Windows a portata di mano PRIMA di proseguire con l'installazione.

Questo metod di installmente simplifica notevolmente il processo e consente l'utilizzo della funzione plug-and-play. É sufficiente eseguire il programma di driver/utility, riavviare il computer e inserire la schedà PCI wireless 2,4 GHz 54 Mbps EZ Connect™ g. É face come contare fino a 3.

1. Inserire il CD d'installazione guidata EZ e di documentazione.
2. Fare cli c sul pulsante [Install Driver/Utility] (Installa driver/utility) per continuare.

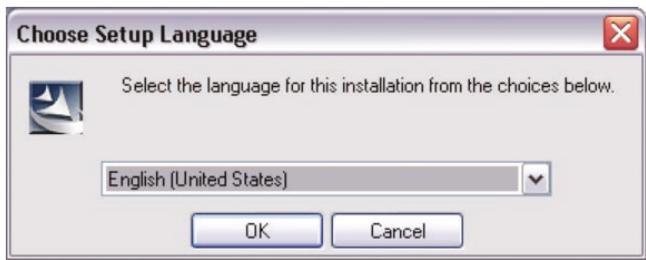

3. Selezionare i requisiti linguistici desiderati e fareblick su [OK]. Attendere che l'utility rilevi l'ambiente del sistema.

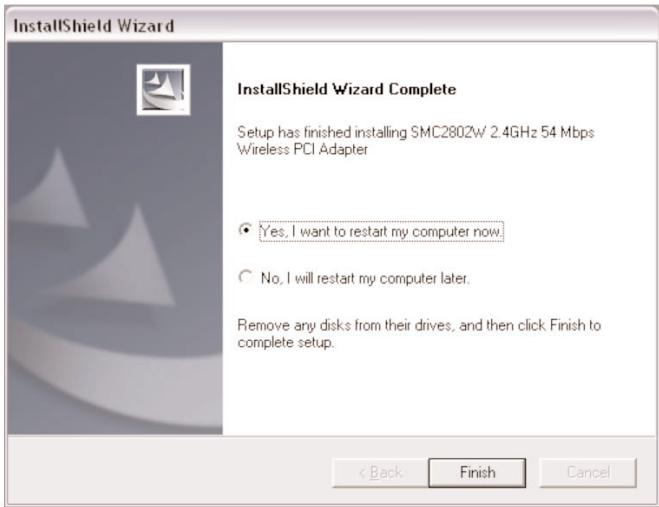

1. Il programma d'installazione procedera alla copia dei file necessari per l'unità disco rigido. Fare cli su [Finish] (Fine) al termine dell'operazione.

(Note: Ocorrera riavviare il computer. Se non si desidera riavviarlo subito,fare clic sul pulsante di opzione [No,I will restart my computer later] (No, riavviare in seguito) e fare clic su [Finish] (Fine).)

1. All'avvio, Windows rileverà SMC2802W.Seguire le istruzioni sulloschermo per completare il processo di installmente. Inserire il CD-ROM di Windows, se richiesto.

(Note: In Windows 2000 o Windows XP, potrebbe essere visualizzata una finestra pop up Firma digitale. Fare cli su [Yes] (Si) o [Continue Anyway] (Continua comunque) per continuare l'installazione dei driver.)

Innehåll

Seutilizzato in ambientedomestico il prodotto puocausareinterferenze radio,nel cui caso è possibile che l'utente debbaassumere provvedimenti adeguati.
