MANUALE UTENTE 2635W V2 SMC

Guida rapida all'avvio

Snabinstallation

Beknopte installmentehandleiding

Contenuto della confezione

Dopo aver aperto la confezione della sched a Cardbus wireless 2,4 GHz 11 Mbps EZ Connect™, controllare il contentuto della scatola e accertarsi di aver ricevuto i seguenti componenti:

• 1 scheda Cardbus wireless 2,4 GHz 11 EZ Connect™ SMC2635W.
• 1 Installazione guidata EZ e CD di documentazione.
• 1 Guida rapida all'installazione.

In caso di componenti errati, mancanti o danneggiati, informare immediatamente il rivenditore. Se possible, conservare la scatola e i materiali originali di imballaggio nel caso si verificchi la necessità di restituire il prodotto.

Registrar e prodotto e aggiornarne la garanzia sul除去 Web SMC: www.smc.com o www.smc.europe.com.

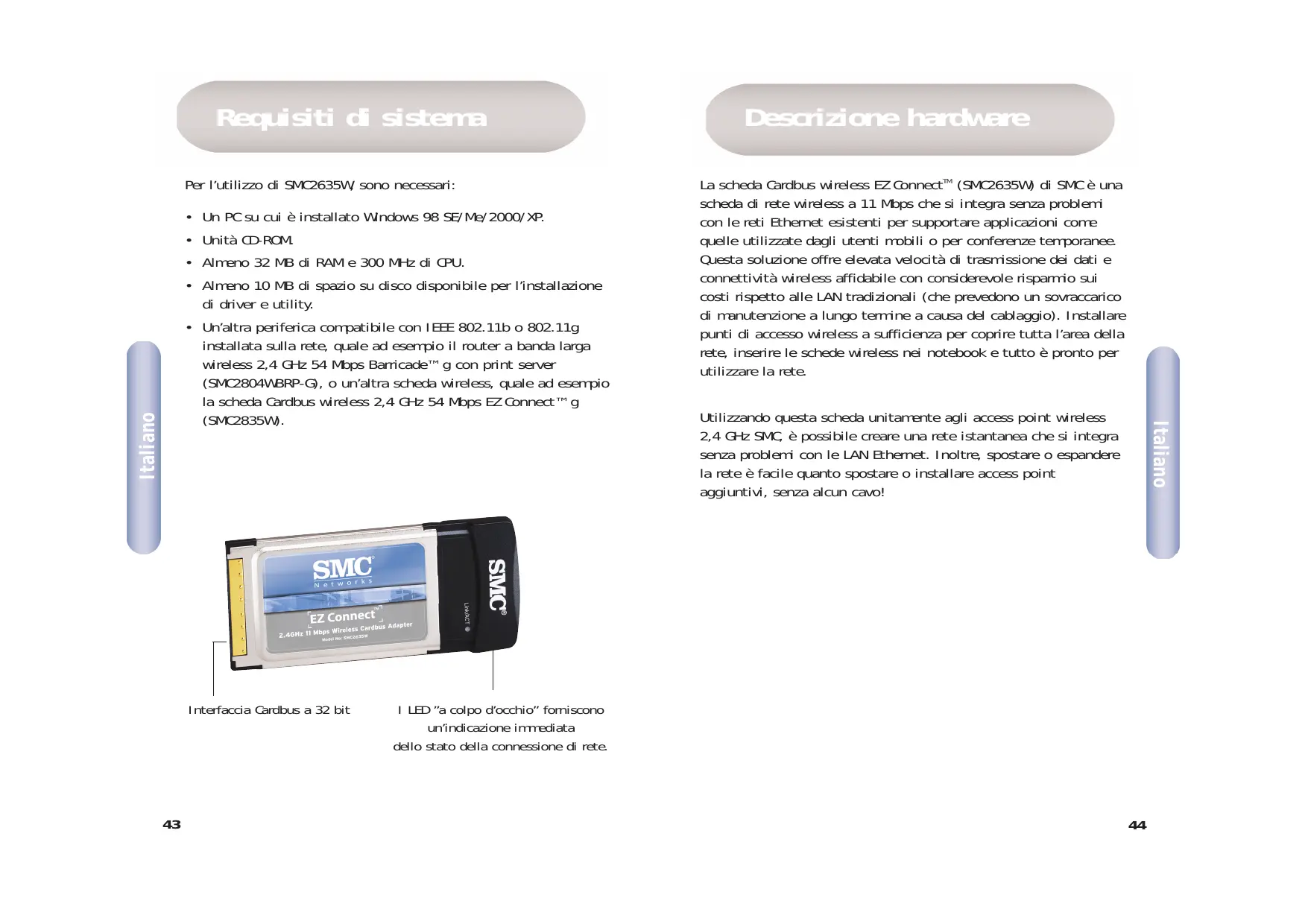

Requisiti di sistema

Per l'utilizzo di SMC2635W, sono necessari:

• Un PC su cui è installato Windows 98 SE/Me/2000/XP.
  Unità CD-ROM.
• Almeno 32 MB di RAM e 300 MHz di CPU.
• Almeno 10 MB di spazio su disco disponibile per l'installazione di driver e utility.
• Un'altra periferica compatibile con IEEE 802.11b o 802.11g installata sulla rete, quale ad esempio il router a banda larga wireless 2,4 GHz 54 Mbps Barricade™ g con print server (SMC2804WBRP-G), o un'altra scheda wireless, quale ad esempio la scheda Cardbus wireless 2,4 GHz 54 Mbps EZ Connect™ g (SMC2835W).

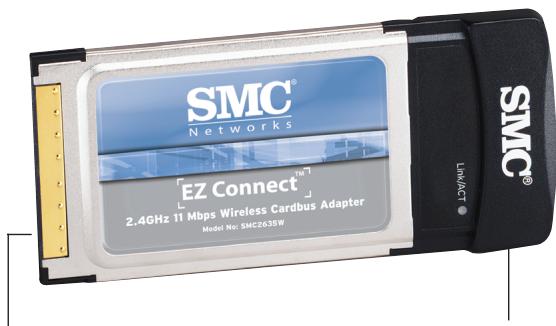

Interfaccia Cardbus a 32 bit
I LED "a colpo d'occhio" forniscono un'indicazione immediata dello stato della connessione di rete.

Descrizione hardware

La scheda Cardbus wireless EZ Connect™ (SMC2635W) di SMC è una scheda di rete wireless a 11 Mbps che si integra sono problemi con le reti Ethernet esistenti per supportare applicazioni come quale utilizzate dagli utenti mobili o per conferenze temporanee. Questa soluzione offre elevata velocità di trasmissione dei dati e connettività wireless affidabile con considerevole risparmio suiosti rispetto alle LAN tradizionali (che prevedono un sovraccarico di manutenzione a lungo termine a causa del cablaggio). Installare punti di accesso wireless a sufficientia per coprire tutta l'area della rete, inserire le schede wireless nei notebook e tutto è pronto perutilizzare la rete.

Utilizzato esta scheda unitamenteagli access point wireless 2,4 GHz SMC, è possibile create una rete istantanea che si integra除去 problema con le LAN Ethernet. Inoltre, spostare o espandere la rete è facile quando spostare o installare access point aggiuntivi, alla alcun cavo!

La scheda Cardbus wireless 2,4 GHz 11 Mbps EZ Connect™ è dotata di un indicatore LED di stato.

LED	Stato	Funzione
Link/Act (Coll./Att)	Acceso	La schedà è alimentata.
	Lampeggiante	È in corso la trasmissione dei dati tra la schedà e l'access point.

Applicazione

I prodotti wireless EZ Connect™ offrono una soluzione di rete rapida, affidabile e conveniente per:

• Accesso remoto alle informazioni della rete aziendale Posta elettronica,trasferimento file ed emulazione terminale.
• Ambienti difficili da cablare Palazzi storici o di vecchia costruzione, installazioni con presenza di amianto e aree aperte in cui il cablaggio è dificile da effettuare.
• Frequentiambi di ambiente Rivenditori, produttori e banche che riorganizzano gli spazi di lavoro o cambiano sede di frequente.
• LAN temporanee per progetti speciali o periodi di traffico intenso Fiere, mostre e cantieri che richiedono un'installazione per un periodo di tempo limitato. Rivenditori, compagnie aeree e società di spedizioni che necessitano di workstation aggiuntive per periodi di traffico intenso. Revisori contabili che richiedono gruppi di lavoro presso le sedi dei clienti.
• Accesso ai database per lavoratori mobili Medici, infermieri, rivenditori, impiegati che devono poter accedere ai database nelle spostano in ospedale, in negazio, in ufficio o in un campus.

- Utenti SOHO

Gli utenti SOHO (Small Office and Home Office)
che necessitano di una piccola rete di computer di facile e rapida INSTALLazione.

1 Installazione hardware

Attenzione:

Le sched di rete sono sensibili all'elettricità statica. Per proteggere la sched, evitare il contatto con i componenti elettrici e toccare sempre la parte metallica del computer prima di maneggiarla.

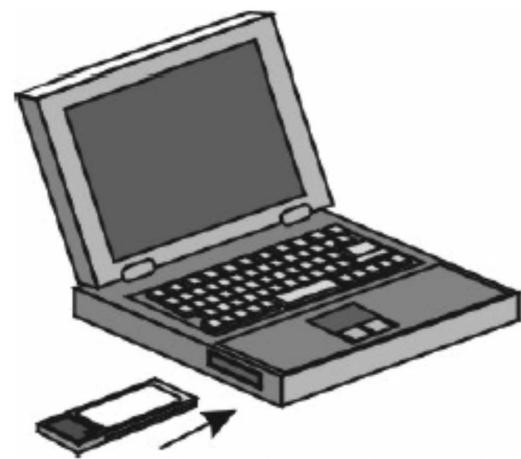

1. Individuare lo slot Cardbus Type II o Type III del laptop.
2. Con il connettore a 68 pin della schedà rivolto verso lo slot Cardbus e l'etichetta EZ Connect™ rivolta verso l'alto, introdurre la schedà dello slot come illustrato di seguito.

Note: La scheda Cardbus wireless 2,4 GHz 11 Mbps EZ Connect™ consente di effettuire l'hot swap della scheda in qualsiasi momento,anche quando il notebook è acceso.
3. Per Windows 98SE/Me/2000 è richiesta la specifica Cardbus. Consultare la documentazione del driver della sched a Cardbus prima di installare il software del driver e dell'utility per SMC2635W.

2 Utilizzo dell'installazione guidata EZ

Note: I processi di installatione necessitano dell'utilizzo della copia originale, coperta da licenza di Windows. Tenere il CD di Windows a portata di mano PRIMA di proseguire con l'installazione.

Questo metododi installazione simplifica notevolmente ilprocesso e consente l'utilizzo della funzione plug-and-play. Basta semplificamente eseguire il programma del driver/dell'utility, riavviare il PC e inserire la sched a SMC2635W. E facile come contare forn a 3.

1. Inserire il CD d'installazione guidata EZ e di documentazione.
2. Fare cli c sul pulsante [Install Driver/Utility] (Installa driver/utility) per continuare.

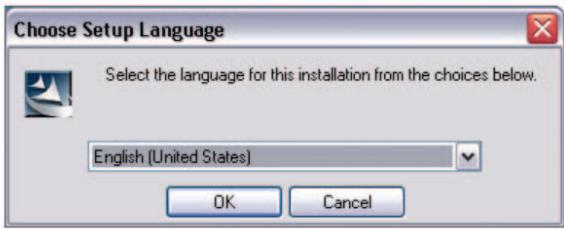

3. Selezionare i requisiti linguistici desiderati e fareblick su [OK]. Attendere che l'utility rilevi l'ambiente del sistema.

Innehåll

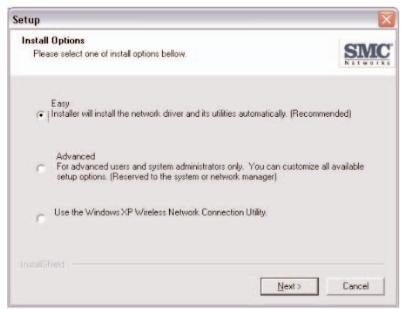

1. Selezionare l'opzione [Easy] (Semplificata) e fare cli c su [Next] (Avanti).
   (Note: Se si dispone di Windows XP e non si considera utilizzato l'utility di SMC2635W, è possibile selezionare [Use the Windows XP Wireless Network Connection Utility] (Utilizza l'utility di connessione alla rete wireless di Windows XP).)
2. Il programma d'installazione procedera alla copia dei file necessari sull'unità disco rigido. Fareciesu [Finish] (Fine) al terminedell'operazione.
3. A quello punto Windows rileverà SMC2635W.Seguire le istruzioni sullo schermo e insertire il CD-ROM di Windows, se richiesto.
   (Note: In Windows 2000 o Windows XP, potrebbe essere visualizzata una finestra pop up di firma digitale. Fareciesu [Yes] (Si) o [Continue Anyway] (Continua comeque) per continuare l'installazione dei driver.)

Seutilizzato in ambiente domestico il prodotto può causare interferenze radio, nel cui caso è possibile che l'utente debba assumere provvedimenti adeguati.
