BEDIENUNGSANLEITUNG 2635W V2 SMC

• 1 SMC2635W EZ Connect™ 2,4 GHz 11 Mbit/s Wireless Cardbus Adapter.
• 1 CD mit EZ Installationsassistent und Dokumentation.
• 1 Installationskurzanleitung. Informieren Sie bitte sofort Ihren Händler, wenn Teile fehlen, falsch sind oder Beschädigungen aufweisen. Heben Sie, wenn möglich, den Karton und die Originalverpackung auf. Sie benötigen diese, wenn Sie das Produkt zurücksenden. Deutsch English

6. Windows will now detect your SMC2635W. Please follow the

on-screen directions and insert your Windows CD-ROM if requested to do so. Prüfen Sie nach dem Auspacken des EZ Connect™ 2,4 GHz 11 Mbit/s Wireless Cardbus Adapters, den Packungsinhalt, um sicherzugehen, dass folgende Teile geliefert wurden: Bitte lassen Sie das Produkt registrieren und aktivieren Sie die Produktgarantie auf der SMC-Website: www.smc.de oder www.smc.europe.com.

Systemanforderungen Zur Verwendung des SMC2635W müssen folgende Voraussetzungen erfüllt sein: 32-Bit-Cardbus-Schnittstelle

Der EZ Connect™ Wireless Cardbus Adapter (SMC2635W) von SMC ist ein 11-Mbit/s-Adapter für den kabellosen Netzwerkbetrieb, der nahtlos in vorhandene Ethernet-Netzwerke integriert werden kann und Anwendungen wie mobile Benutzer oder temporäre Konferenzen unterstützt. Diese Lösung bietet zuverlässige kabellose Anschlussmöglichkeiten mit großer Datenübertragung bei erheblichen Einsparungen gegenüber kabelbasierenden LANs, z. B. bei den Wartungskosten für die Verkabelung. Installieren Sie einfach nur genügend Wireless Access Points, um Ihren gesamten Netzwerkbereich abzudecken, und installieren Sie Funk-Netzwerkkarten in Ihren Notebooks — schon steht Ihr Netzwerk. Mit Hilfe dieser Karte und Wireless Access Points (2,4 GHz) können Sie sogleich ein Netzwerk erstellen, das nahtlos in lokale EthernetNetzwerke eingebunden werden kann. Zudem können Sie Ihr Netzwerk einfach verschieben oder erweitern, indem Sie die vorhandenen Access Points verschieben oder zusätzliche installieren — ganz ohne Kabel! Deutsch Ein PC mit Windows 98SE/Me/2000/XP. CD-ROM-Laufwerk. Mindestens 32 MB RAM und 300-MHz-CPU. Mindestens 10 MB freier Festplattenspeicherplatz für die Installation von Hilfsprogrammen und Treibern.

• Ein anderes IEEE 802.11b- oder 802.11g-Gerät in Ihrem Netzwerk wie den Barricade™ g 2,4 GHz 54 Mbit/s Wireless Breitband-Router mit Printserver (SMC2804WBRP-G) oder einen anderen Wireless-Adapter wie den EZ Connect™ g 2,4 GHz 54 Mbit/s Wireless Cardbus Adapter (SMC2835W). Deutsch

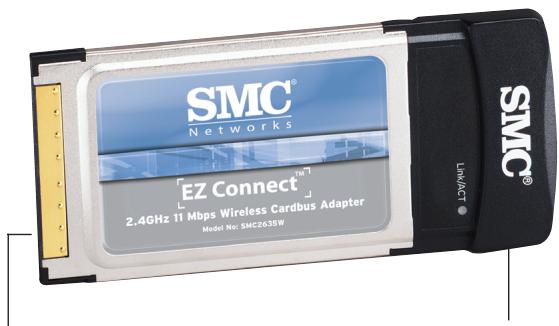

Hardwarebeschreibung LEDs bieten sofortige Statusinformationen über Netzwerkverbindungen.

Anwendung Der EZ Connect™ 2,4 GHz 11 Mbit/s Wireless Cardbus Adapter verfügt über eine Status-LED. LED Status Funktion Link/Act Ein Die Karte wird mit Spannung versorgt. Deutsch Blinken Es werden Daten zwischen Karte und Access Point übertragen. EZ Connect™ Wireless-Produkte bieten zuverlässige, kostengünstige Netzwerklösungen mit hohen Datenübertragungsraten für:

• Fernzugriff auf Daten in Unternehmensnetzwerken E-Mail, Dateiübertragung und Terminal-Emulation.
• Schwer zu verkabelnde Umgebungen Alte bzw. denkmalgeschützte Gebäude, asbesthaltige Konstruktionen und offenes Gelände, wo eine Verkabelung unpraktisch wäre. Deutsch

• Häufig wechselnde Umgebungen Einzelhändler, Hersteller und Banken, die oft den Arbeitsplatz und den Standort wechseln.
• Temporäre LANs für Sonderprojekte oder Stoßzeiten Messen, Ausstellungen und Baustellen, bei denen nur eine kurzzeitige Installation erforderlich ist. Einzelhändler, Fluglinien und Spediteure, die in Stoßzeiten zusätzliche Arbeitsplätze benötigen. Wirtschaftsprüfer, die beim Kunden Arbeitsgruppen einrichten müssen.
• Datenbankzugriff für mobile Mitarbeiter Ärzte, Krankenschwestern, Einzelhändler und Büroangestellte, die auf Datenbanken zugreifen müssen, während sie im Krankenhaus, Geschäft, Bürokomplex, etc. unterwegs sind.

• SOHO-Benutzer SOHO-Benutzer (Kleinstbüros und Heimarbeiter), die eine schnelle und bequeme Installation eines kleinen ComputerNetzwerks benötigen. Hardware-Installation Achtung: Netzwerkkarten sind anfällig für statische Aufladungen. Vermeiden Sie es deshalb, die elektronischen Komponenten der Karte zu berühren, und fassen Sie immer erst kurz an das Metallgehäuse Ihres Computers, ehe Sie die Karte in die Hand nehmen.

1. Lokalisieren Sie einen freien Cardbus-Steckplatz des Typs II

oder III in Ihrem Laptop-Computer. Deutsch

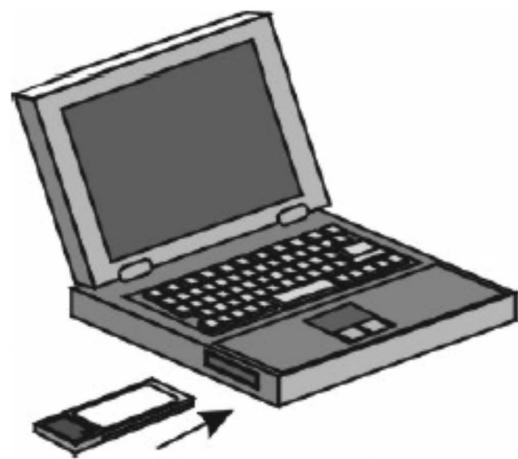

2. Führen Sie die Karte ein, und zwar so, dass die Kontakte des

68-Pin-Anschlusses des Adapters zum Kartensteckplatz zeigen und das EZ Connect™-Etikett mit der Aufschrift oben ist. Schieben Sie die Karte, wie unten abgebildet, vollständig in den Kartensteckplatz.

Hinweis: Der EZ Connect™ 2,4 GHz 11 Mbit/s Wireless Cardbus Adapter kann auch bei eingeschaltetem Notebook eingelegt und herausgenommen werden.

3. Für Windows 98SE/Me/2000 ist die Unterstützung der CardbusSpezifikation erforderlich. Lesen Sie die Dokumentation zu

Ihrem Cardbus-Adaptertreiber, bevor Sie den Softwaretreiber und die Hilfsprogramme für den SMC2635W installieren. Verwendung des EZ Installationsassistenten Hinweis: Für Installationsvorgänge ist die lizenzierte Originalversion von Windows erforderlich. Legen Sie deshalb Ihre Windows-CD bereit, BEVOR Sie mit der Installation beginnen. Diese Installationsmethode macht den Vorgang durch Plug&Play so einfach wie möglich. Führen Sie einfach das Treiber-/Hilfsprogramm aus, starten Sie Ihren Computer neu und stecken Sie den SMC2635W ein. Einfacher geht es wirklich nicht. Deutsch Deutsch

1. Legen Sie die CD mit dem EZ Installation Wizard und der Dokumentation ein.

2. Klicken Sie auf die Schaltfläche [Install Driver/Utility]

(Treiber/Hilfsprogramm installieren).

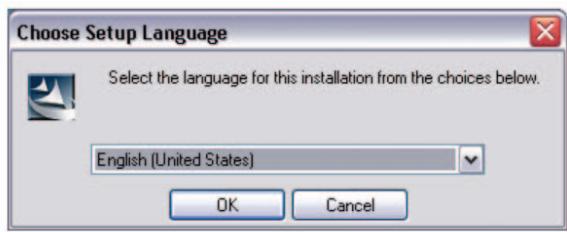

3. Wählen Sie die Sprachangaben und klicken Sie auf [OK]. Warten

Sie, bis das Hilfsprogramm Ihre Systemumgebung erkennt.

Contenu de l’emballage

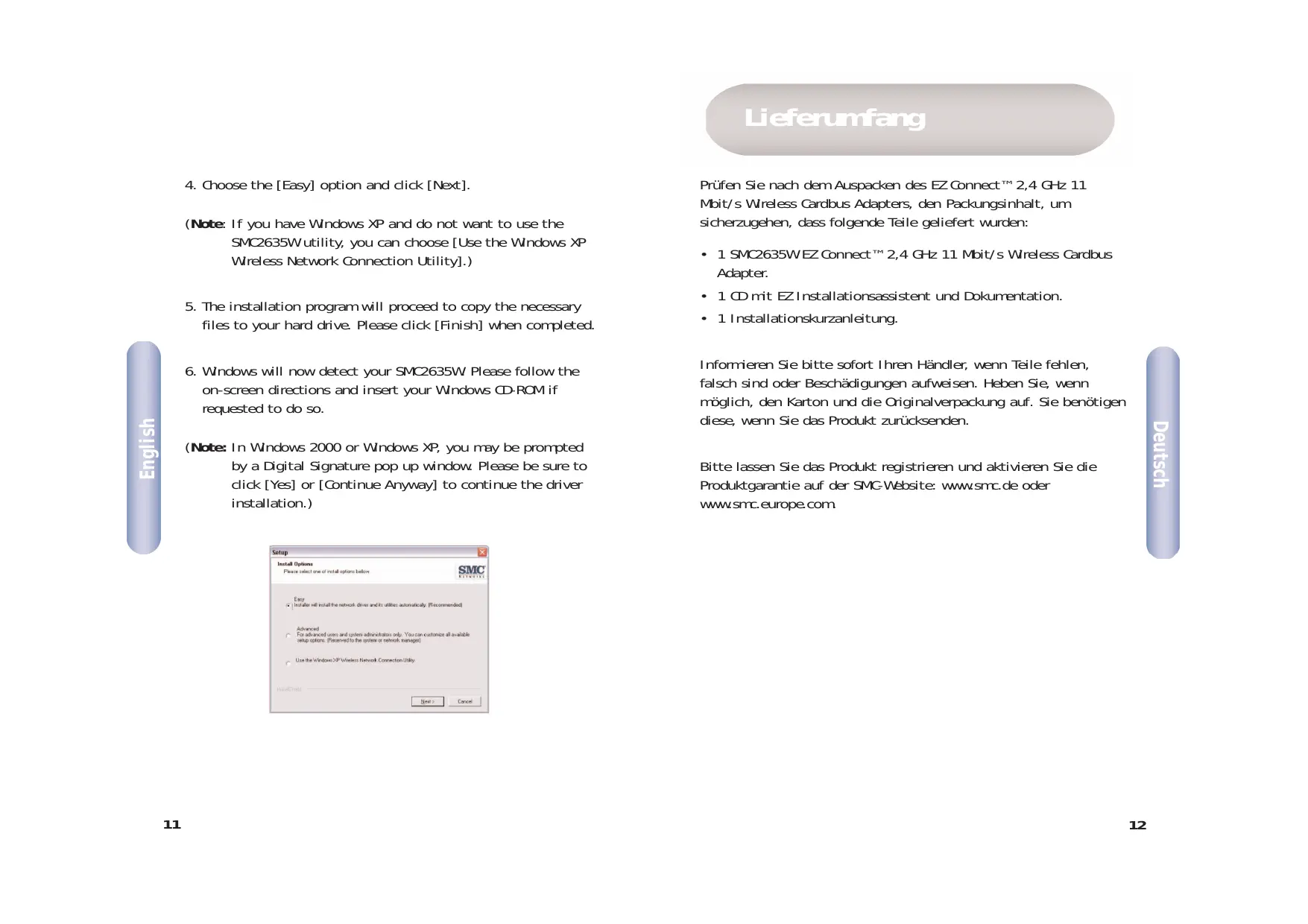

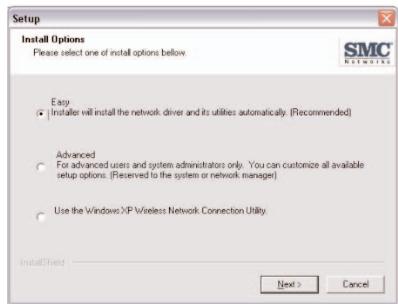

4. Wählen Sie die Option [Easy] (Einfach) und klicken Sie auf

[Next] (Weiter). (Hinweis: Wenn Sie Windows XP verwenden und das SMC2635WHilfsprogramm nicht verwenden wollen, können Sie die Option [Use the Windows XP Wireless Network Connection Utility] (Verwenden des Windows XPHilfsprogramms zur Herstellung einer WirelessNetzwerkverbindung) auswählen.) Deutsch

6. Windows entdeckt nun den SMC2635W. Befolgen Sie die

Anweisungen auf dem Bildschirm und legen Sie die WindowsCD-ROM ein, wenn Sie hierzu aufgefordert werden.

5. Das Installationsprogramm kopiert die erforderlichen Dateien

auf die Festplatte. Klicken Sie auf [Finish] (Fertig stellen), wenn der Vorgang beendet ist. Après avoir déballé la carte Cardbus PCMCIA sans fil EZ ConnectTM 2.4GHz 11Mbps, vérifiez le contenu de l’emballage afin de vous assurer de la présence des composants suivants : Pour enregistrer ce produit et étendre sa garantie, visitez le site Web de SMC www.smc.com ou www.smc-europe.com. (Hinweis: Unter Windows 2000 oder Windows XP kann ein Fenster angezeigt werden, in dem auf eine Digitalsignatur Bezug genommen wird. Klicken Sie auf [Yes] (Ja) oder [Continue Anyway] (Fortfahren), um die Treiberinstallation fortzusetzen.)

• Miljøer, hvor der tit foretages ændringer Butikker, værksteder og banker, hvor der tit bliver flyttet om på arbejdspladserne, eller som tit flytter.
• Temporäre LANs für Sonderprojekte oder Stoßzeiten Messen, Ausstellungen und Baustellen, bei denen nur eine kurzzeitige Installation erforderlich ist.Einzelhändler, Fluglinien und Spediteure, die in Stoßzeiten zusätzliche Arbeitsplätze benötigen. Wirtschaftsprüfer, die beim Kunden Arbeitsgruppen einrichten müssen.
• Datenbankzugriff für mobile Mitarbeiter Ärzte, Krankenschwestern, Einzelhändler und Büroangestellte, die auf Datenbanken zugreifen müssen, während sie im Krankenhaus, Geschäft, Bürokomplex, etc. unterwegs sind.

1. Bitte lesen Sie diese Hinweise sorgfältig durch.

2. Heben Sie diese Anleitung für den späteren Gebrauch auf.

3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen.

Verwenden Sie keine Flüssigoder Aerosolreiniger. Am besten eignet sich ein angefeuchtetes Tuch zur Reinigung.

4. Die Netzanschlu ßsteckdose soll nahe dem Gerät angebracht und

leicht zugänglich sein.

5. Das Gerät ist vor Feuchtigkeit zu schützen.

6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu

achten. Ein Kippen oder Fallen könnte Beschädigungen hervorrufen.

7. Die Belüftungsöffnungen dienen der Luftzirkulation, die das

Gerät vor Überhitzung schützt. Sorgen Sie dafür, daß diese Öffnungen nicht abgedeckt werden.

8. Beachten Sie beim Anschluß an das Stromnetz die nschlußwerte.

9. Verlegen Sie die Netzanschlußleitung so, daß niemand darüber

fallen kann. Es sollte auch nichts auf der Leitung abgestellt werden.

10. Alle Hinweise und Warnungen, die sich am Gerät befinden, sind

11. Wird das Gerät über einen längeren Zeitraum nicht benutzt,

sollten Sie es vom Stromnetz trennen. Somit wird im Falle einer Überspannung eine Beschädigung vermieden.

12. Durch die Lüftungsöffnungen dürfen niemals Gegenstände oder

Flüssigkeiten in das Gerät gelangen. Dies könnte einen Brand bzw. elektrischen Schlag auslöse

13. Öffnen sie niemals das Gerät. Das Gerät darf aus Gründen der

elektrischen Sicherheit nur von authorisiertem Servicepersonal geöffnet werden.

14. Wenn folgende Situationen auftreten ist das Gerät vom

Stromnetz zu trennen und von einer qualifizierten Servicestelle zu überprüfen: a. Netzkabel oder Netzstecker sind beschädigt. b. Flüssigkeit ist in das Gerät eingedrungen. c. Das Gerät war Feuchtigkeit ausgesetzt. d. Wenn das Gerät nicht der Bedienungsanleitung entsprechend funktioniert oder Sie mit Hilfe dieser Anleitung keine Verbesserung erzielen. e. Das Gerät ist gefallen und/oder das Gehäuse ist beschädigt. f. Wenn das Gerät deutliche Anzeichen eines Defektes aufweist.

15. Stellen Sie sicher, daß die Stromversorgung dieses Gerätes nach

der EN 60950 geprüft ist. Ausgangswerte der Stromversorgung sollten die Werte von AC 7,5-8V, 50-60Hz nicht über oder unterschreiten sowie den minimalen Strom von 1A nicht unterschreiten. Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 Teil 1000 beträgt 70dB(A) oder weniger.
