BEDIENUNGSANLEITUNG 2336W-AG SMC

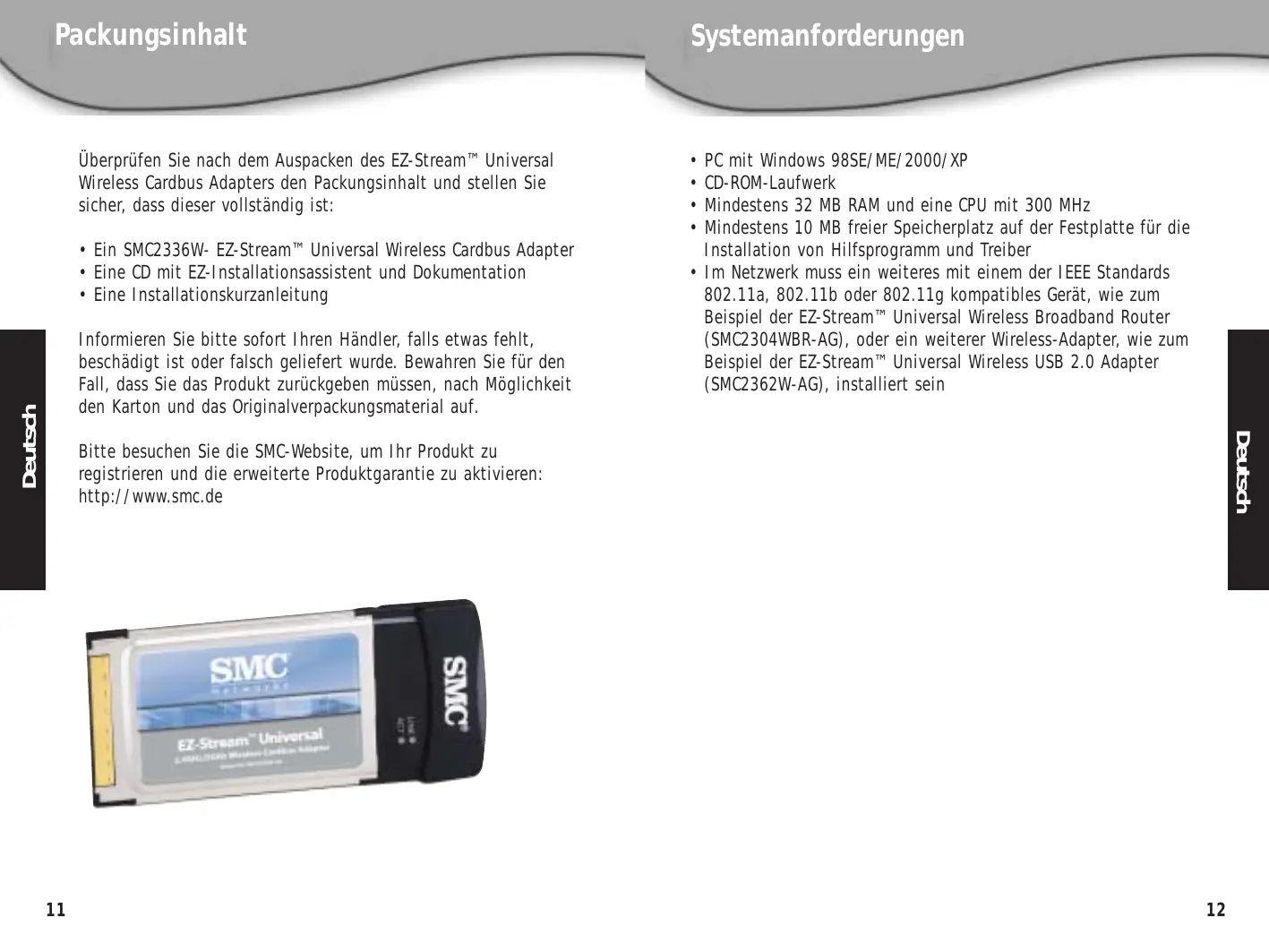

Überprüfen Sie nach dem Auspacken des EZ-Stream”' Universal Wireless Cardbus Adapters den Packungsinhalt und stellen Sie sicher, dass dieser vollständig ist:

• Ein SMC2336W- EZ-Stream" Universal Wireless Cardbus Adapter
• Eine CD mit EZ-Installationsassistent und Dokumentation + Eine Installationskurzanleitung Informieren Sie bitte sofort Ihren Händler, falls etwas fehit, beschädigt ist oder falsch geliefert wurde. Bewahren Sie für den Fall, dass Sie das Produkt zurückgeben müssen, nach Môglichkeit den Karton und das Originalverpackungsmaterial auf. Bitte besuchen Sie die SMC-Website, um Ihr Produkt zu registrieren und die erweiterte Produktgarantie zu aktivieren: http://www.smc.de Systemanforderungen + PC mit Windows 98SE/ ME/2000/ XP

• Mindestens 32 MB RAM und eine CPU mit 300 MHz

• Mindestens 10 MB freier Speicherplatz auf der Festplatte für die Installation von Hilfsprogramm und Treiber + Im Netzwerk muss ein weiteres mit einem der IEEE Standards 802.11a, 802.11b oder 802.119 kompatibles Gerät, wie zum Beispiel der EZ-Stream” Universal Wireless Broadband Router (SMC2304WBR-AG), oder ein weiterer Wireless-Adapter, wie zum Beispiel der EZ-Stream” Universal Wireless USB 2.0 Adapter (SMC2362W-AG), installiert sein

Europa: Kontaktinformationen finden Sie auf www.smc.de bzw. WWw.SMC-europe.com

INTERNET E-Mail-Adressen: techsupport@ smc.com european.techsupport@ smc-europe.com Aktuelle Treiber: WWw.SMC-europe.com http://www.smc.com/ http://www.smc-europe.com/ Wenn Sie weitere Kontaktinformationen benôtigen, besuchen Sie bitte www.smc.de. Modellnummer: SMC2336W-AG Wireless-Produkte der Reihe EZ-Stream” bieten schnelle, zuverlässige und kosteneffiziente Netzwerklôsungen für: + Drahtlose Multimediasysteme Hohe Bandbreite für das Streaming von drahtlosen Multimedia- Anwendungen + Fernzugriff auf Informationen in Unternehmensnetzwerken E-Mail, Dateitransfer und Terminal-Emulation + Schwer zu verkabelnde Umgebungen Historische oder alte Gebäude, asbesthaltige Bauten und offene Bereiche, in denen eine Verkabelung schwierig wäre + Häufig wechselnde Umgebungen Einzelhändler, Produktionsbetriebe und Banken, die häufig die Arbeitsumgebung umgestalten oder den Standort wechseln + Temporäre LANs für spezielle Projekte oder Spitzenzeiten Messen, Ausstellungen und Baustellen, für die eine temporäre Einrichtung erforderlich ist; Einzelhändler, Fluggesellschaften und Transportunternehmen, die in Spitzenzeiten zusätzliche Arbeitsstationen benôtigen; Buchprüfer, die am Kundenstandort Arbeitsgruppen einrichten môchten Datenbankzugriff für mobile Mitarbeiter Ârzte, Pflegepersonal, Verkäufer und Büroangestellte, die in einem Krankenhaus, einem Einzelhandelsgeschäft, einem Büro oder auf einem Campus mobil im Einsatz sind und dabeï auf Datenbanken zugreifen müssen Kleine Büros und Heimbüros Benutzer in kleinen Büros oder Heimbüros, die schnell und einfach ein kleines Computernetzwerk einrichten wollen

Der EZ-Stream" Universal 2.4GHz/ 5GHz Wireless CardBus Adapter (SMC2336W-AG) von SMC ist ein Triple-Band Wireless- Netzwerkadapter, der Datenübertragungsraten von bis zu 108 Mpbs unterstützt. Er lässt sich nahtlos in bestehende Ethernet- Netzwerke integrieren, um Anwendungen wie zum Beispiel für mobile Benutzer oder temporäre Konferenzen zu unterstützen. Diese Lôsung bietet eine hohe Datenübertragungsrate und eine zuverlässige drahtlose Verbindung bei erheblichen Kosteneinsparungen gegenüber verkabelten LANs (bei denen unter anderem langfristige Wartungskosten für die Verkabelung anfallen). Installieren Sie einfach genügend Access Points, um den Bereich lhres Netzwerks abzudecken, versehen Sie Ihre Notebooks oder PCs mit Wireless-Karten, und schon künnen Sie den Netzwerkbetrieb aufnehmen. Wenn Sie diese Karte zusammen mit einem Wireless Access Point von SMC verwenden, kônnen Sie ein Ad-Hoc-Netzwerk einrichten, das sich nahtlos in Ihre bestehenden LANs integrieren lässt. Darüber hinaus kônnen Sie so die Geschwindigkeiten erreichen, die für das Streaming von Audio-, Foto- und Video-Inhalten auf Ihren SMCWMR-AG EZ-Stream” Universal Wireless Multimedia Receiver erforderlich sind. Die Produkte der Familie EZ-Stream Home Entertainment Networking von SMC bereiten den Weg für grô&tmôgliche Effizienz und Geschwindigkeit bei der Übertragung von Multimedia-Inhalten. Der EZ-Stream" Universal Wireless Cardbus Adapter hat zwei LED-Statusanzeigen. (uen Status Funktion LINK Ein (Grün) Zeigt eine gültige Verbindung an Blinkend Zeigt an, dass der Adapter nach verfügbaren Netzwerken sucht un . Zeigt an, dass der Adapter Aktivität (ACT) Blinkend Daten überträgt oder empfängt

Achtung: Netzwerkarten kônnen durch statische Elektrizität beschädigt werden. Um die Karte vor Beschädigung zu schützen, vermeiden Sie es, die elektronischen Bauteile zu berühren, und berühren Sie immer zuerst das Metallgehäuse Ihres Computers, bevor Sie die Karte anfassen.

1. Suchen Sie einen freien Typ-11- oder Typ-111-Cardbus-

Steckplatz in Ihrem Notebook.

2. Führen Sie die Karte so ein, dass der 68-polige Anschluss zum

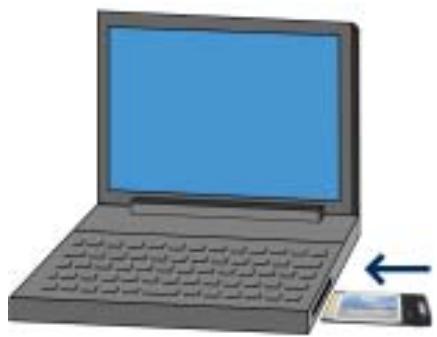

Cardbus-Steckplatz hin und das Etikett mit der Aufschrift ,EZ- Stream" nach oben zeigt. Schieben Sie die Karte vollständig in den Steckplatz wie unten abgebildet. Hinweis: Beim SMC2336W-AG Universal Wireless Cardbus Adapter kônnen Sie die Karte jederzeit ein- und ausbauen, selbst wenn Ihr Notebook in Betrieb ist (,Hot Swap“).

3. Für Windows 98/ Me/ 2000 ist die Unterstützung der Cardbus-

Spezifikation erforderlich. Lesen Sie bitte die Dokumentation zu Ihrem Cardbus-Adapter- Treiber, bevor Sie Treiber und Hilfsprogramm für den SMC2336W-AG installieren. Installation mit dem EZ Installationsassistent HINWEIS: Für den Installationsvorgang wird Ihre lizenzierte Originalausgabe von Windows benôtigt. Legen Sie bitte die Windows-CD bereit, BEVOR Sie mit der Installation beginnen. Diese Installationsmethode macht den Vorgang so einfach und benutzerfreundlich wie nur môglich. Führen Sie einfach das Treiber-/Hilfsprogramm aus, starten Sie Ihren Computer neu und stecken Sie Ihren EZ-Stream” SMC2336W-AG Universal Wireless Cardbus Adapter ein. Einfacher geht es wirklich nicht.

1. Legen Sie die CD mit dem EZ-Installationsassistenten und der

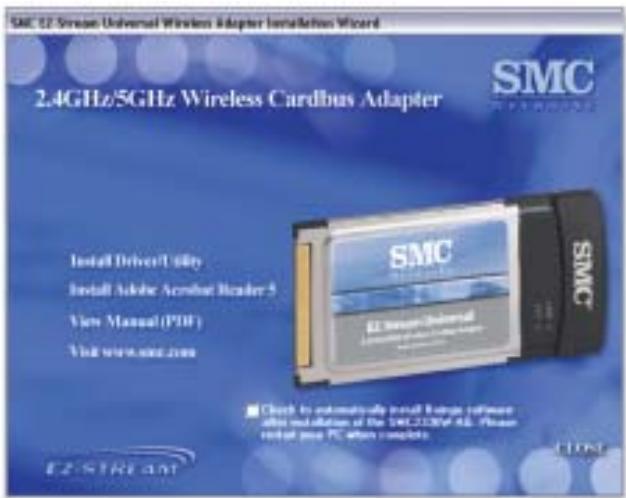

2. Klicken Sie auf die Schaltfläche [Install Driver/ Utility]

(Treiber/Hilfsprogramm installieren) um fortzufahren.

3. Wählen Sie die gewünschte Sprache aus und klicken Sie auf

[OK]. Warten Sie bitte, bis das Hilfsprogramm Ihre Systemumgebung ermittelt hat. [a] {Set Me large fus Mes ratdhoton bars Pre chocs Dee CSN

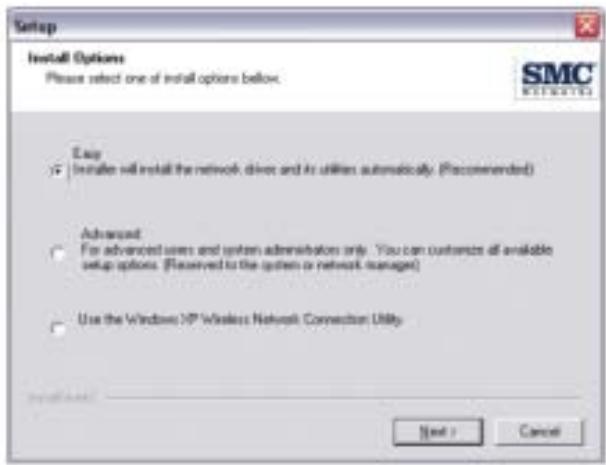

4. Wählen Sie ,Easy" (Einfach) und klicken Sie auf [Next]

(Weiter). (Hinweis: Wenn Sie Windows XP einsetzen und das Hilfsprogramm des SMC2336W-AG nicht verwenden wollen, kônnen Sie ,Use the Windows XP Wireless Network Connection Utility" (Windows XP-Hilfsprogramm für drahtlose Netzwerkverbindung verwenden) wählen.)

re SsMC 35 |A ad rod turn dd ant Pontet Abe Pa Donne ne éminemment de Re id ns rc 7 hs Moto Cor Le Car] ce |

5. Das Installationsprogramm kopiert nun die benôtigten Dateien

auf Ihre Festplatte. Klicken Sie auf [Finish] (Fertig stellen), wenn der Vorgang abgeschlossen ist.

6. Windows erkennt jetzt Ihren SMC2336W-AG. Folgen Sie den

Anweisungen auf dem Bildschirm und legen Sie Ihre Windows-CD ein, wenn Sie dazu aufgefordert werden. (Hinweis: Unter Windows 2000 und Windows XP erscheint môglicherweise ein Popupfenster zur digitalen Signatur. Klicken Sie bitte auf ,Yes" (Ja) bzw. , Continue Anyway" (Installation fortsetzen), um die Treiberinstallation fortzusetzen.)

1. Bitte lesen Sie diese Hinweise sorgfältig durch

2. Heben Sie diese Anleitung für den späteren Gebrauch auf.

3. Vor jedem Reinigen ist das Gerêt vom Stromnetz zu trennen. Verwenden Sie

keine Flüssigoder Aerosolreiniger. Am besten eignet sich ein angefeuchtetes Tuch zur Reinigung.

4. Die Netzanschlu Bsteckdose sol! nahe dem Gerët angebracht und leicht

5. Das Gerät ist vor Feuchtigkeit zu schützen.

6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen

oder Fallen kônnte Beschädigungen hervorrufen.

7. Die Belüftungsôffnungen dienen der Luftzirkulation, die das Gerët vor

Überhitzung schützt. Sorgen Sie dafür, da diese Offnungen nicht abgedeckt werden.

8. Beachten Sie beim AnschluB an das Stromnetz die AnschluBwerte.

9. Verlegen Sie die NetzanschluBleitung so, daB niemand darüber fallen kann. Es

sollte auch nichts auf der Leitung abgestellt werden.

10. Alle Hinweise und Warnungen, die sich am Gerêt befinden, sind zu beachten.

11. Wird das Gerèt über einen längeren Zeïtraum nicht benutzt, sollten Sie es

vom Stromnetz trennen. Somit wird im Falle einer Überspannung eine

COMPLIANCES Beschädigung vermieden.

12. Durch die Lüftungsôffnungen dürfen niemals Gegenstände oder Flüssigkeiten

in das Gerät gelangen. Dies kônnte einen Brand bzw. elektrischen Schlag auslôsen.

13. Offnen sie niemals das Gerêt. Das Gerêt darf aus Gründen der elektrischen

Sicherheit nur von authorisiertem Servicepersonal geôffnet werden.

14. Wenn folgende Situationen auftreten ist das Gerät vom Stromnetz zu trennen

und von einer qualifizierten Servicestelle zu überprüfen: a. Netzkabel oder Netzstecker sind beschädigt b. Flüssigkeit ist in das Gerät eingedrungen. €. Das Gerät war Feuchtigkeit ausgesetzt. d. Wenn das Gerät nicht der Bedienungsanleitung entsprechend funktioniert oder Sie mit Hilfe dieser Anleitung keine Verbesserung erzielen. e. Das Gerât ist gefallen und/oder das Gehäuse ist beschädigt. f. Wenn das Gerêt deutliche Anzeichen eines Defektes aufweist.

15. Stellen Sie sicher, da8 die Stromversorgung dieses Gerâtes nach der EN 60950
