MODE D'EMPLOI 2336W-AG SMC

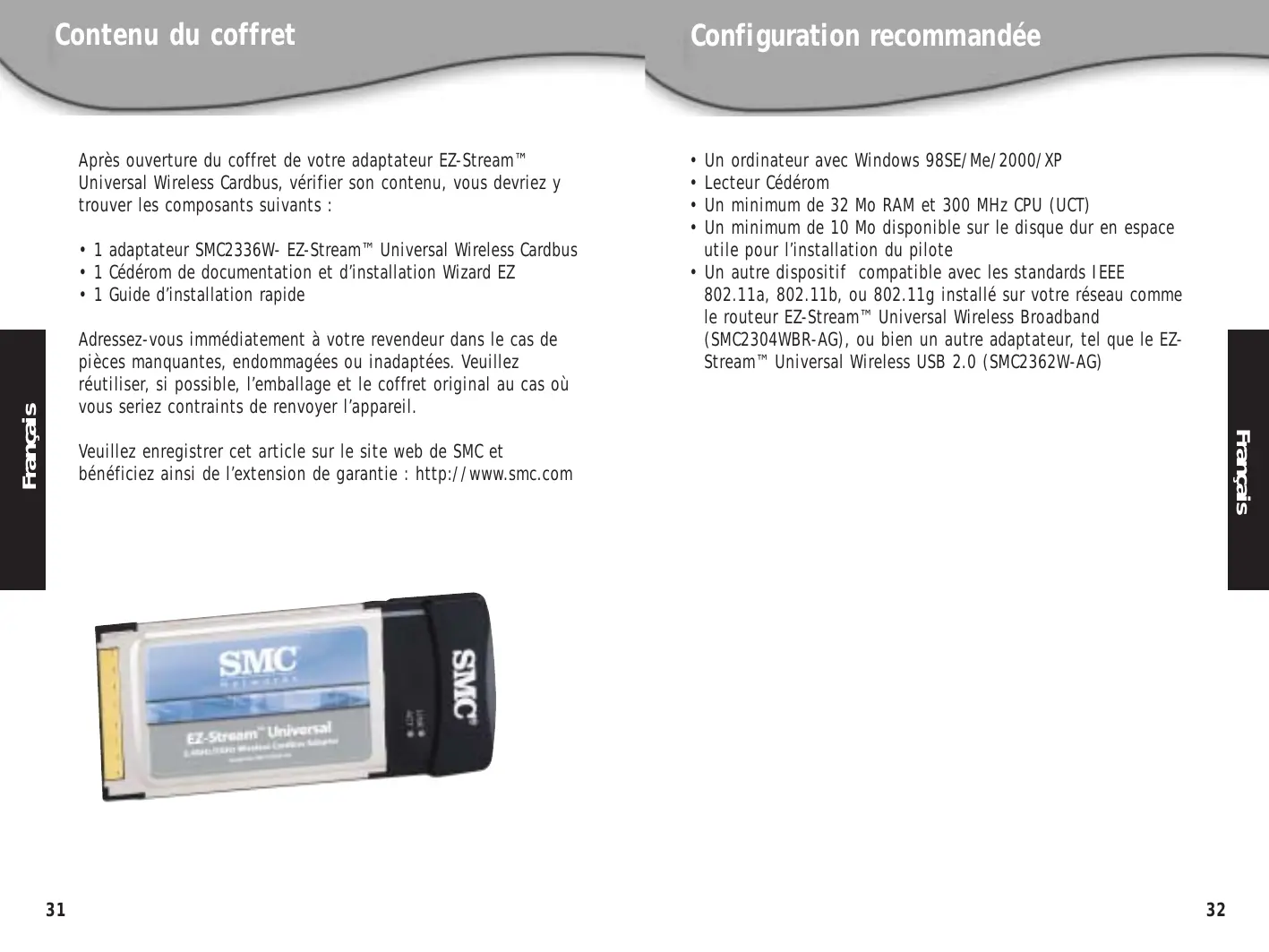

Après ouverture du coffret de votre adaptateur EZ-Stream" Universal Wireless Cardbus, vérifier son contenu, vous devriez y trouver les composants suivants :

• 1 adaptateur SMC2336W- EZ-Stream" Universal Wireless Cardbus + 1 Cédérom de documentation et d'installation Wizard EZ
• 1 Guide d'installation rapide Adressez-vous immédiatement à votre revendeur dans le cas de pièces manquantes, endommagées ou inadaptées. Veuillez réutiliser, si possible, l'emballage et le coffret original au cas où vous seriez contraints de renvoyer l'appareil. Veuillez enregistrer cet article sur le site web de SMC et bénéficiez ainsi de l'extension de garantie : http://www.smc.com Configuration recommandée + Un ordinateur avec Windows 98SE/ Me/ 2000/ XP + Lecteur Cédérom + Un minimum de 32 Mo RAM et 300 MHz CPU (UCT) + Un minimum de 10 Mo disponible sur le disque dur en espace utile pour l'installation du pilote + Un autre dispositif compatible avec les standards IEEE 802.11a, 802.11b, ou 802.119 installé sur votre réseau comme le routeur EZ-Stream” Universal Wireless Broadband (SMC2304WBR-AG), ou bien un autre adaptateur, tel que le EZ- Stream” Universal Wireless USB 2.0 (SMC2362W-AG)

- Numérotation - De l'Europe : Les détails de connexion se trouvent sur : www.smc-europe.com où Www.smc.com INTERNET Adresses électroniques, e-mail : techsupport@ smc.com european.techsupport@ smc-europe.com Mises à jour de pilote : http://www.smc.com/index.cfm?action=tech Prise en charge téléchargement de pilote http://www.smc.com http://www.smc-europe.com Si vous êtes à la recherche d'information pour un contact plus précis, veuillez visiter notre site : www.smc.com ou WWw.SMC-europe.com Numéro modèle : SMC2336W-AG Matériel Les produits sans fil EZ-Stream” offrent une solution réseau rentable, fiable et rapide pour : + Systèmes multimédia sans fil Fournit une large bande passante pour le transfert en connexion sans fil de fichiers multimédia L'accès à distance aux informations du réseau d'entreprise E-mail, le transfert de fichiers, et l'émulation de terminal Environnements difficiles à câbler Bâtiments historiques ou anciens, installations en amiante et autres zones ouvertes où la connexion câblée est difficilement utilisable Environnements modulables Détaillants, manufacturiers, et banques qui réorganisent fréquemment leurs postes de travail ou en changent la localisation Connexion LAN temporaires pour des projets particuliers ou des périodes de pic Démonstrations commerciales et autres manifestations, comme la construction de sites, exigeants une installation provisoire. Compagnies aériennes et compagnies de navigation ayant besoin de postes de travail supplémentaires dans des périodes de pic. Experts-comptables requérant des groupes de travail sur les sites de client Accès aux bases de données pour les travailleurs mobiles Médecins, infirmières, distributeurs ou cadres ayant besoin d'accès aux bases de données à l'hôpital, en entrepôt, dans un bureau où sur un campus Utilisateurs SOHO Utilisateurs SOHO (Small Office and Home Office) (petits bureaux et télétravail domestique) ayant besoin d'une d'installation rapide et facile d'un petit réseau informatique

L'adaptateur SMC's EZ-Stream" Universal 2,4GHz/ 5GHz Wireless CardBus (SMC2336W-AG) est un adaptateur de réseau Bi-bande wireless network prenant en charge jusqu'à 108 Mbps de débit de données, et qui s'intègre de manière transparente aux réseaux Ethernet existants afin de permettre la prise en charge des utilisateurs mobiles ou des conférences temporaires. Cette solution offre un haut débit et une connectivité sans fil fiable, avec une économie appréciable par rapport à une connexion LAN (qui inclus une gestion long-terme de maintenance du câblage). Il vous suffit d'installer suffisamment de points d'accès pour couvrir la zone de votre réseau. Branchez vos cartes sans fil à vos PDA ou ordinateurs, et commencez votre activité en réseau. En utilisant cette carte conjointement aux points d'accès sans fil SMC 802.11a, 11b, ou 119, vous pouvez instantanément créer un réseau, qui s'intègre de manère transparente à vos connexions LAN existantes. Vous pourrez alors obtenir les vitesses exigées pour réussir avec succès, un transfert de contenus audio, photo et video vers votre récepteur SMCWMR-AG EZ-Stream"” Universal Wireless Multimedia Receiver ! La gamme de produits réseau SMC EZ-Stream Home Entertainment permet le transfert en sans fil des contenus multimédia de manière plus efficace. Matériel L'adaptateur SMC2336W- EZ-Stream" Universal Wireless Cardbus est équipé de deux indicateurs LED d'état. LED LIEN Fonction LIEN Marche (vert) [On] | Indique une connexion valide Clignotant Indique que l'adaptateur entreprend le balayage de recherche de réseaux accessibles suné Indique que l'adaptateur (OA (ac Gtignotant transmet ou reçoit des données

Installation de votre matériel

Avertissement : Les cartes réseau sont sensibles à

l'électricité statique. Pour protéger la carte, éviter de toucher les composants électriques et toujours toucher le châssis métallique de l’ordinateur avant de manipuler la carte.

1. Repérez l'emplacement Cardbus de type 11 ou type 111

prédisposé de votre ordinateur portable.

2. Avec le connecteur 68-picots de l'Adaptateur faisant face à

l'emplacement d'acceuil de la Cardbus et le label “EZ-Stream"" visible sur le dessus, enfoncer la carte complètement comme sur l'illustration ci-dessous. Remarque : L'adaptateur SMC2336W-AG Universal Wireless Cardbus vous permet “ de remplacer à chaud” la carte, n'importe quand, même quand votre ordinateur est branché.

3. Avec Windows 98/Me/ 2000, des spécifications Cardbus sont

requises. Veuillez examiner les documents de votre pilote adaptateur Cardbus avant l'installation du pilote et les logiciels correspondants du SMC2336W-AG. Utilisation de l'EZ Installation Wizard REMARQUE : Veuillez tenir prêt votre CD Windows AVANT DE procéder à l'installation. Ce mode d'installation rend le processus aussi simple et Plug&Play que possible. Démarrer tout simplement le pilote, puis redémarrer la machine et introduire votre adaptateur EZ-Stream"” SMC2336W-AG Universal Wireless Cardbus.

1. Introduire le Cédérom de documentation et Wizard EZ

2. Cliquer sur le bouton [Install Driver/Utility] pour continuer.

3. Choisir la langue souhaitée et cliquer sur [OK]. Prière de

patienter tandis que votre logiciel repère votre environnement système. [a] {Bot 1e large fut es mailto bars re che De CCR Cu Cu)

4. Choisir l'option “ Easy “ (Facile) et cliquer sur [Suivant].

Remarque : Si vous avez Windows XP et ne désirez pas utiliser le logiciel SMC2336W-AG, vous pouvez choisir “Use the Windows XP Wireless Network Connection Utility”) [Utiliser le logiciel Windows XP Wireless Network Connection] En où ét ruban dv ts néon Pme

Ces] ue) Utilisation de l'EZ Installation Wizard

5. Le programme d'installation procédera à la copie des fichiers

nécessaires sur votre disque dur. Veuillez cliquer sur [Finish] (Terminer) une fois l'installation terminée.

6. Windows repèrera votre SMC2336W-AG. Veuillez suivre les

consignes affichées à l'écran et introduisez votre CEDEROM Windows si cela vous est demandé. Remarque : Avec Windows 2000 ou Windows XP, une fenêtre peut apparaître avec Signature numérique. N'oubliez surtout pas de cliquer la réponse sur “ Yes “ (Oui) ou “ Continue anyway “ (Continuez tout de même) pour accomplir l'installation du pilote.
